Всім привіт, продовжую присвячувати Вас у зміни своєї приладки.
І так озброївшись усім необхідним, а саме шкалами та стрілками.
І ось він вихідний, і доки інші зустрічають весну на природі, вирішено було почати великі зміни, зняв приладку і помчало, скажучесно не думав що буде так важко…
Ну поїхали, фоток буде небагато але суть ясна.

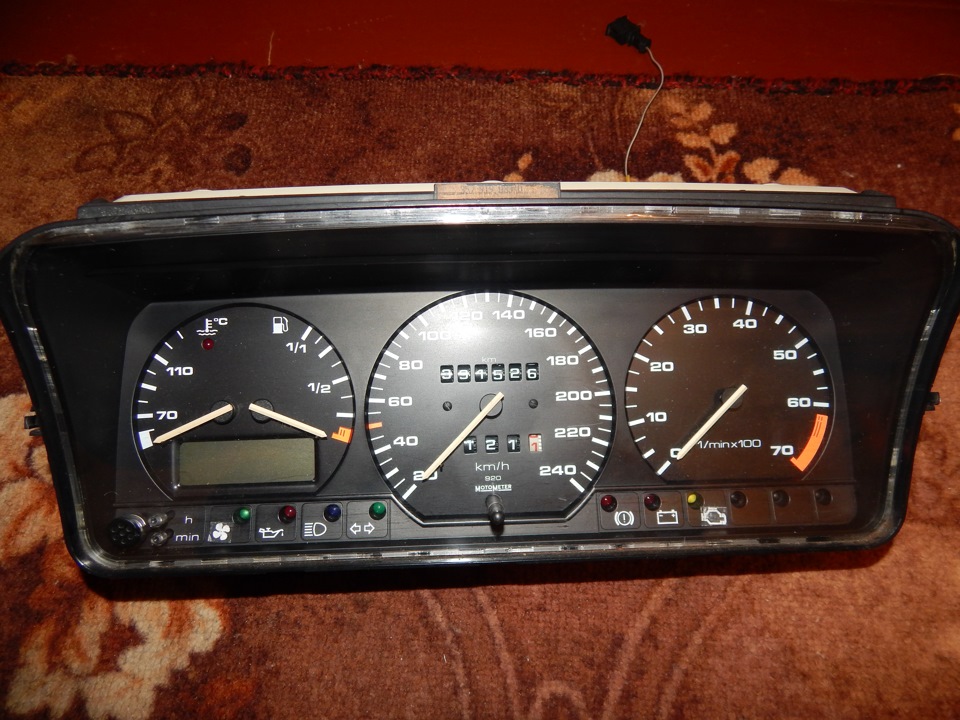

Ось такою вона була.
Почав з тахометра, як виявилося пізніше з найлегшого
/p>

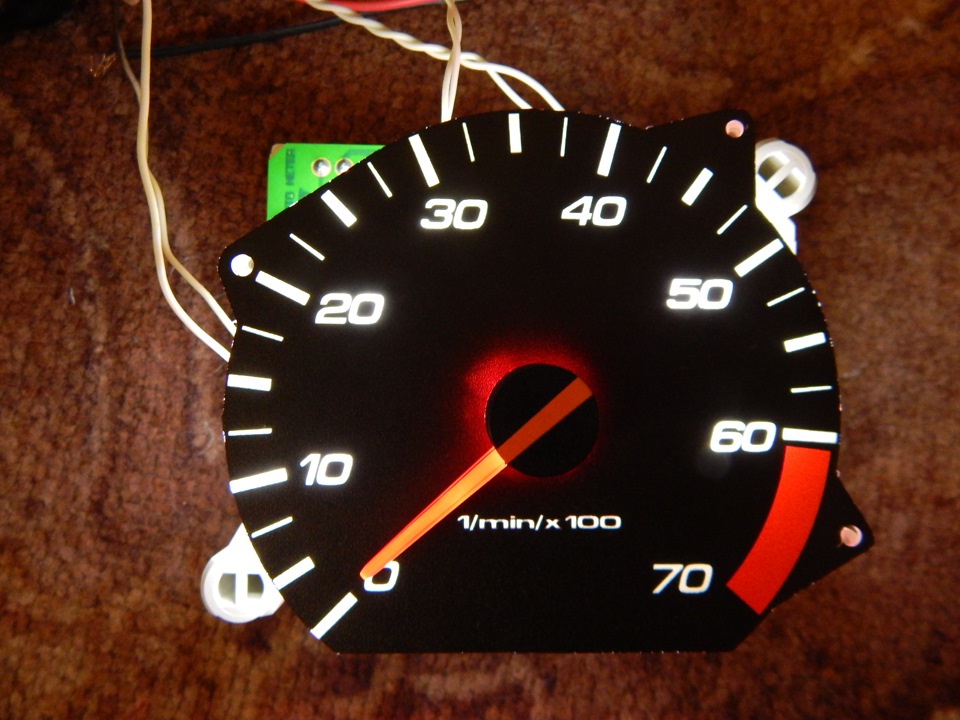

Ось він через годинку,

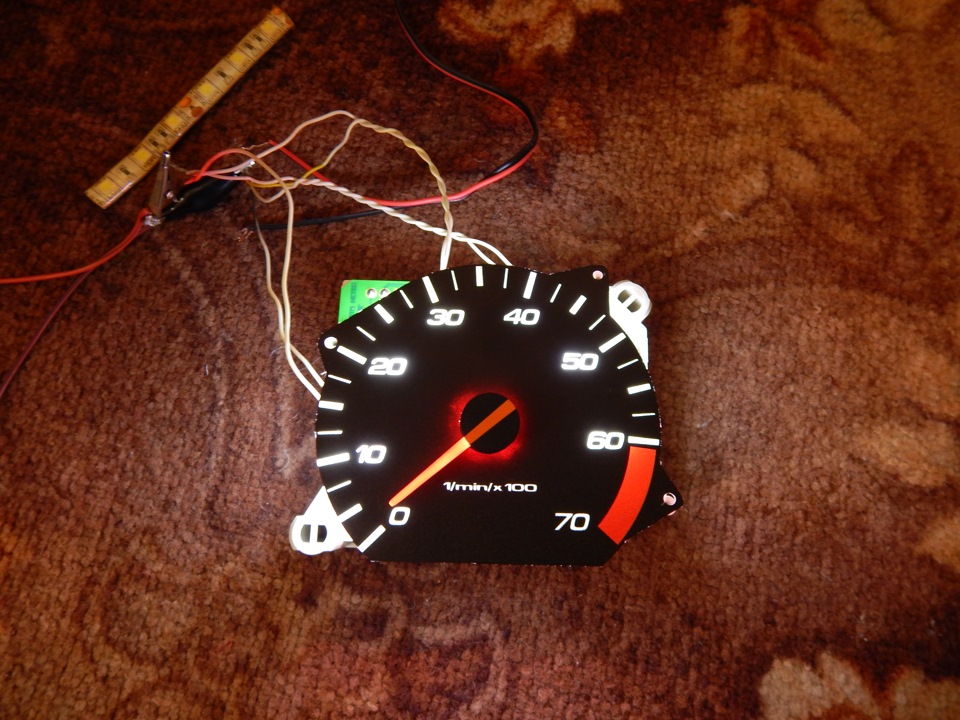

Він же

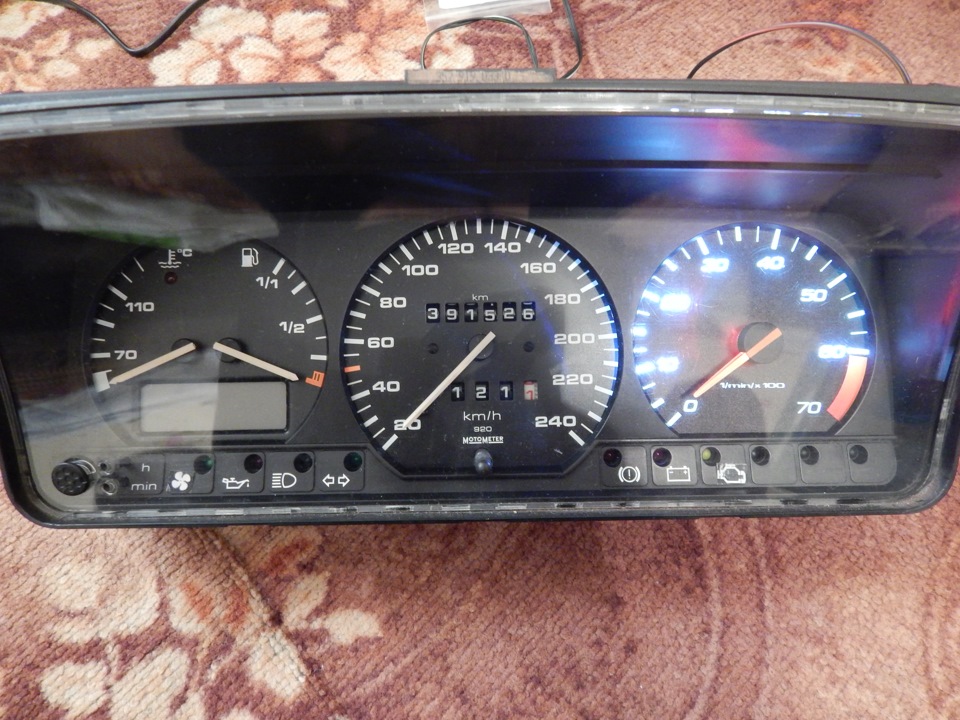

ну і звичайно куди ж без примірки
не погано

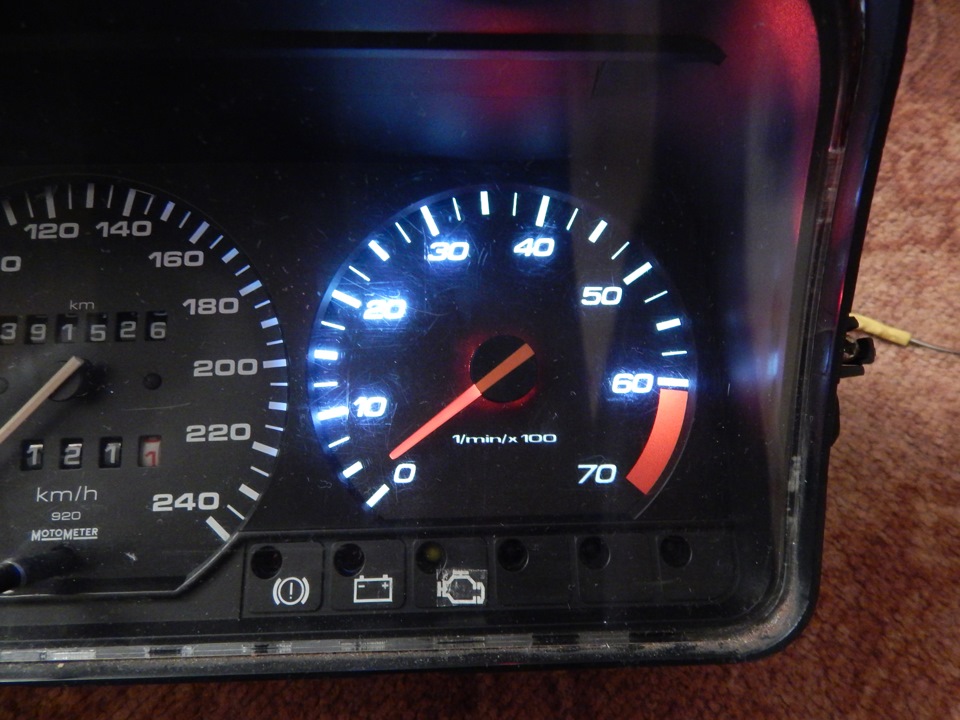

Ближче
>
Приступаємо до спідометра, тут складніше,
і складність полягає не тільки у підсвічуванні стрілки а йзагальним тлом.
Так було
яли всунув
переходимо далі, і тут почалося, провозився з ним майже пів дня (забігаю на перед, в результаті не зовсім результативно) Звичайнобуло не до фото, так що звиняйте.
вирішено було ось так вставити смужку
ось такий механізм
Через н-ну кількість часу, так годин 10, приладка набулатакого вигляду Потім вирішено було вставити ще в неї вольтметр, тому що в салоні я для нього місця не знайшов.
посадив на клей
На фотографії виглядає як то
як бачимо місця під нього тут вистачає, та й роз'єм провів длянього
ось вони вийшли
У результаті ми отримали ось таку панель приладів
зменшив яскравість, а то сфоткати не виходить
Встановивши її в машину ось що я побачив - фотки несфокусовані.
Щодо показань вольтметра - я в курсі яка де має бути напруга
ну і ще фото (для наочності)
>
і так підсумки
1-Стрілки від вольви 440, підходять без переробок тільки на тах іспідометр.
2-С стрілками на температуру і паливо довелося провозитьсянормально так як вони не зовсім такі як нам потрібно для б3, врезультаті механізм тримає стрілку палива постраждав, наскількисерйозно - час покаже. Нормально, а ось із темп. І паливом, неподобається.
4- Вольтметр підключив до першого дроту АСС, що трапився, просідання на ньому нормальні — із зарядкою в реалі все внормі.
5- Рідна шкала від темп і палива тримається "загинаючись" за основуприладу, нову довелося приклеїти. - Тах світить яскравіше ніж всіінші. (сязано це з тим що для кожного приладу своя системапідсвічування)
-Стрілки палива і темп, взагалі погано висвітлюються (вдома всебуло ок). По дорозі моргала і все погасли.
-Короче потрібно довести до розуму. >
З помічених полюсів і того, що сподобалося
Дуже сподобалася стрілка спідометра, і шкала під нього. Спідометрпрацює як і раніше.
Тах як то працює інакше — приємніше з чим це пов'язано, не зрозумівможе так здалося.
Регулюючи яскравість реостатом біля вкл світла, на мінімумі горятьтільки стрілки та трохи шкали. (дуже симпатично)
Вольтметр — не заважаючи ні кому приємно інформує мене про немаловажне.
Зробляти ще раз таку операцію — бажання ні.
Чи не опускав руки над темп і паливом, відвідувала думку, нафіга яце затіяв
Поки вона мене не влаштовує, потрібно доробляти косяки .
Всім хто дякує, )
хух піду відпочивати…
Додав ще фото — при максимальній яскравості —
< /p>
максимум
і мінімум
мінімум
"
Зробляти ще раз таку операцію — бажання немає.
Чи не опускав руки над темп і паливом, відвідувала думка, нафіга яце затіяв
Поки вона мене не влаштовує, потрібно доробляти косяки.
Додав ще фото — за максимальної яскравості —
максимум
і мінімум
мінімум
"
Зробляти ще раз таку операцію — бажання немає.
Чи не опускав руки над темп і паливом, відвідувала думка, нафіга яце затіяв
Поки вона мене не влаштовує, потрібно доробляти косяки.
Додав ще фото — за максимальної яскравості —
максимум
і мінімум
мінімум
