Дружимо мультикермо з піонером

Добрий вечір.
Загалом, хто стежить за моїм бж, в курсі, що мною давно бувкуплений новий мультируль з підігрівом з-за кордону, встановленийяк і у мене стояла андроїд магнітола.Все було зроблено через платуяку зробив
dmitryshagin — працювало супер.
Далі я почав оновлювати автозвук, і андроїд був проданий івстановлений піонер 2 din.Відповідно правий ремокон переставуправляти мафоном.Бо я прихильник — сука має працювати все — почавне спішно шукати варіанти.
У результаті їх 3:робить Олесь - перепаяти правий ремокон
2) адаптер - який дружить сруль з мафоном (дорого)
3) плата від Діми Шагіна спеціально для піонера (їх залишилосякілька штук, тому кого цікавить, пишіть у лс)
Природно вибір впав на плату від Дімона)
Родзинка підключення піонера в тому, що вам потрібен штекер мініджек (навушники, аукс).
<
Далі поясню як підключати…

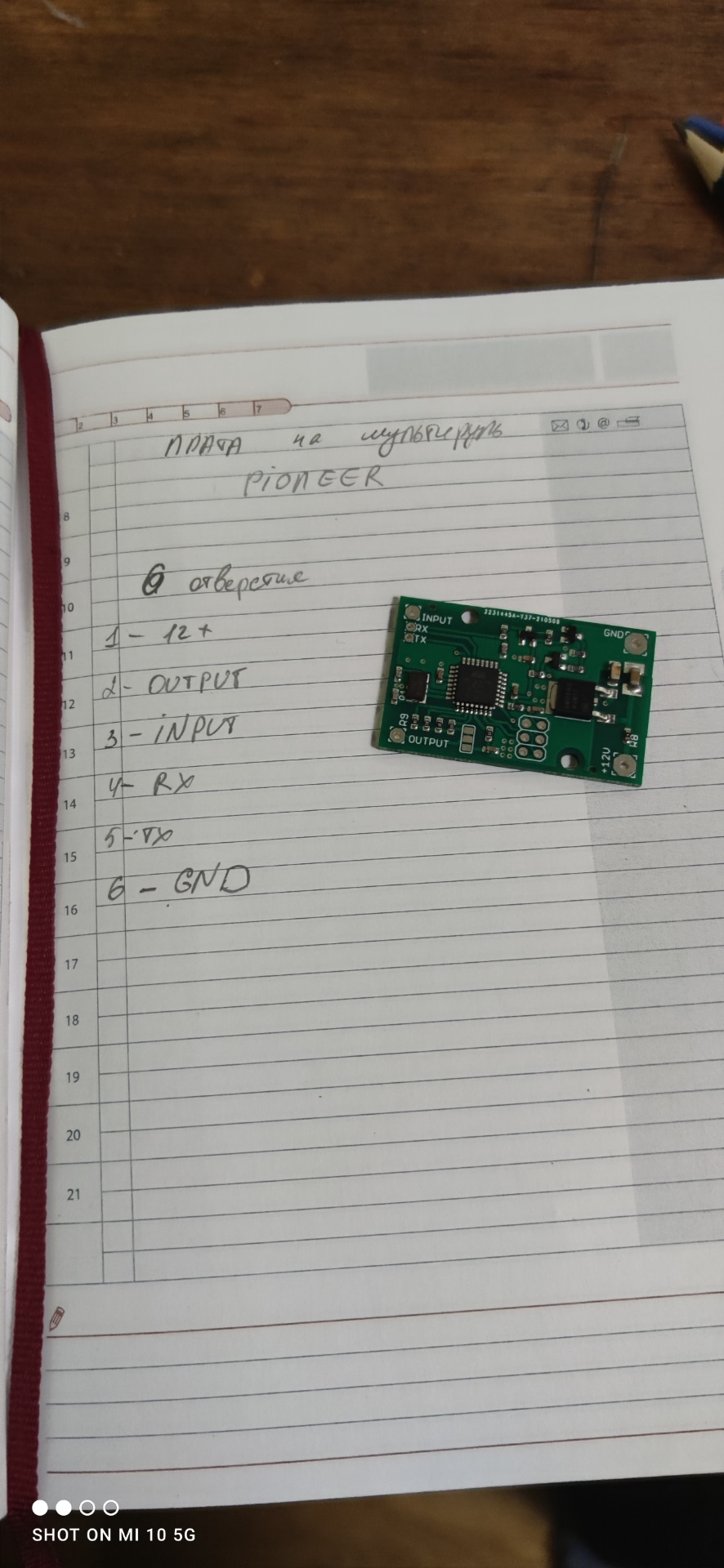

Беремо плату
На ній 6 отворів:
12+
Output
Input
Gnd (мінус хто не в курсі)
Rx
Tx
Останні 2 нам нахер не потрібні.
Нас цікавлять 4 перших.
Я пішов шляхом найменшого опору.
У моїй 452 релюсі була впаяна плата на андроїд, тому я покрочив вмагіну, зняв 452 релюху і почав випоювати плату стару.

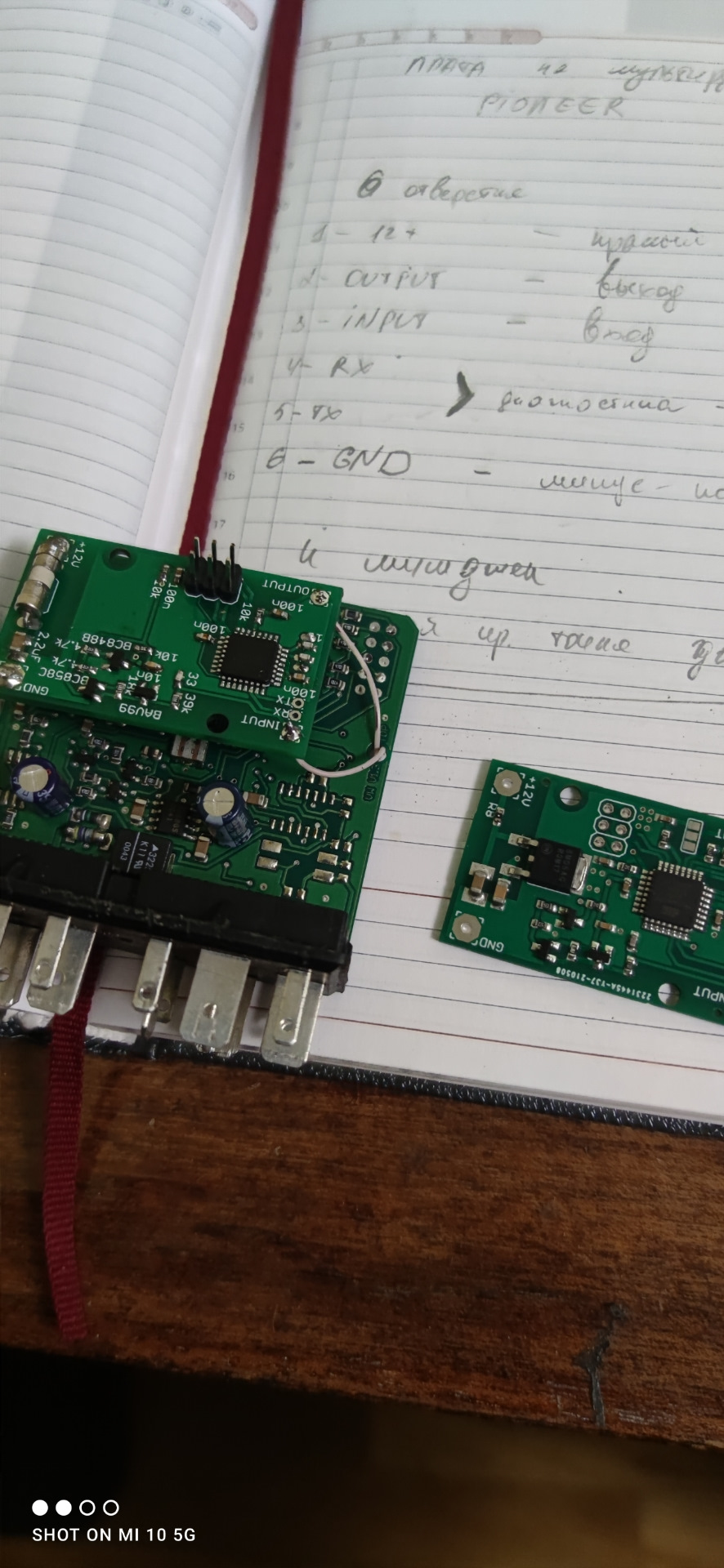

От загальний вигляд. Зліва стара плата + завод, справа-нова

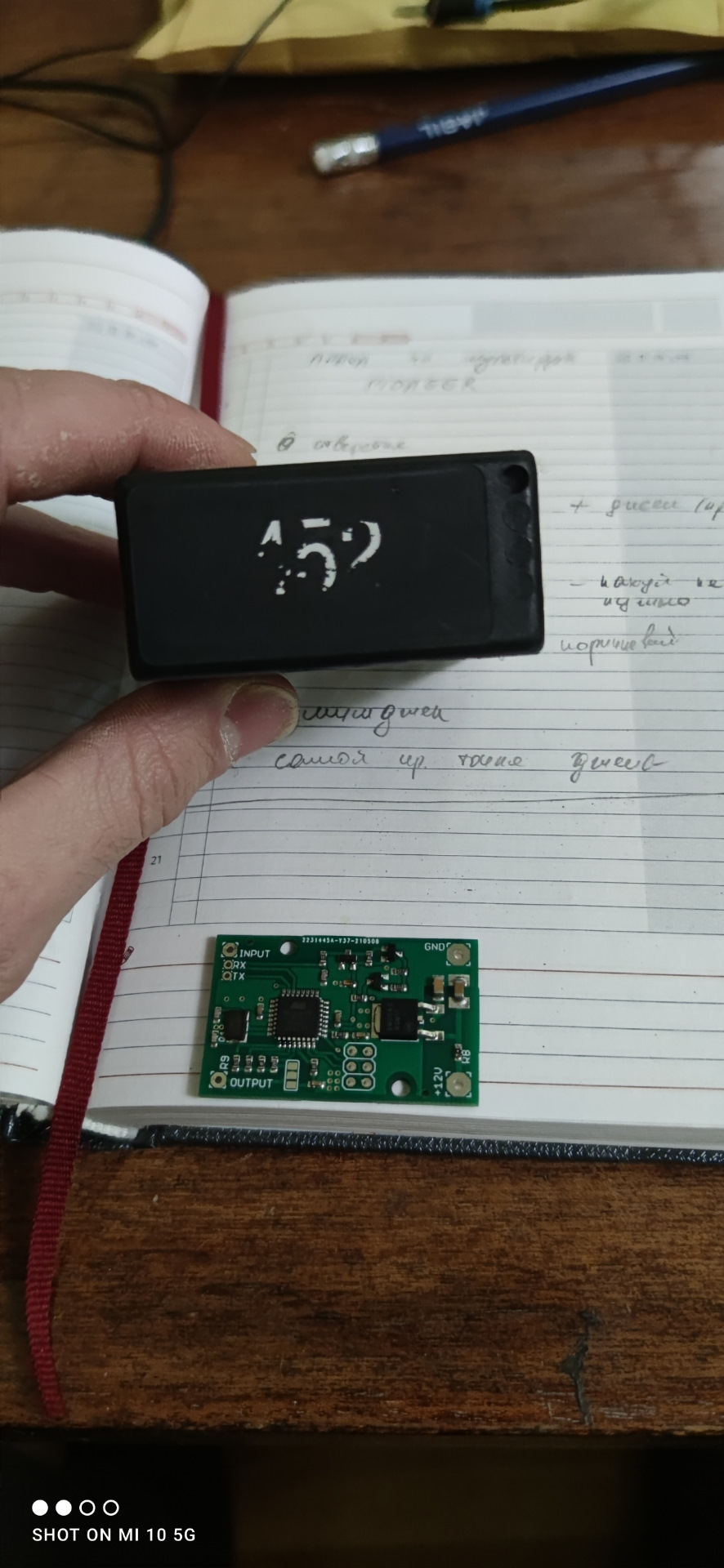

Релюха
Граваємося

Далі впаюємо нову плату замість старої

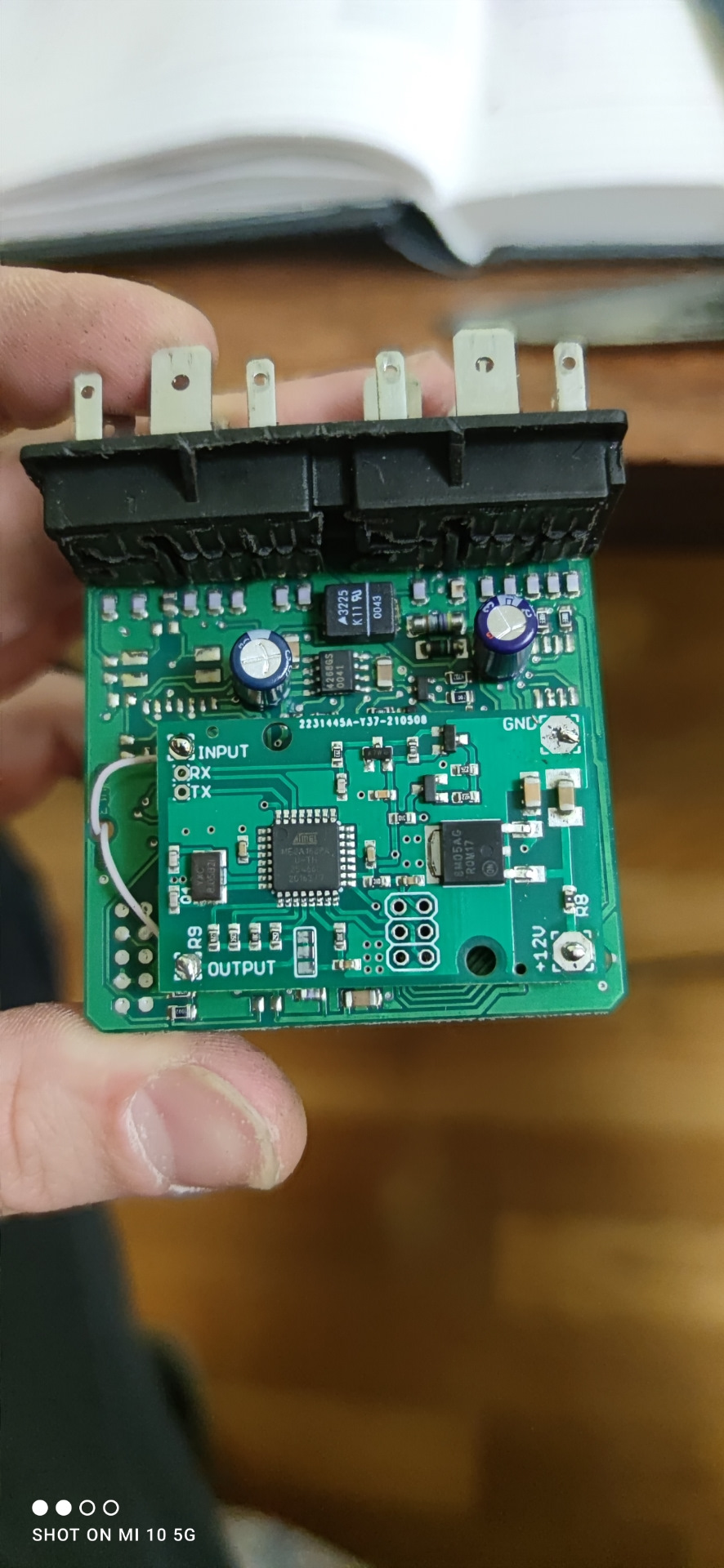

Впаяв

<
Далі беремо мультиметр.
Розрізаємо навушники (аукс тощо) і шукаємо серед жил ту, якавідповідає за кінчик Джека (режим продзвінки)
Знайшли — молодці)) )
Далі робимо трохи акуратно все і норм норм вид.

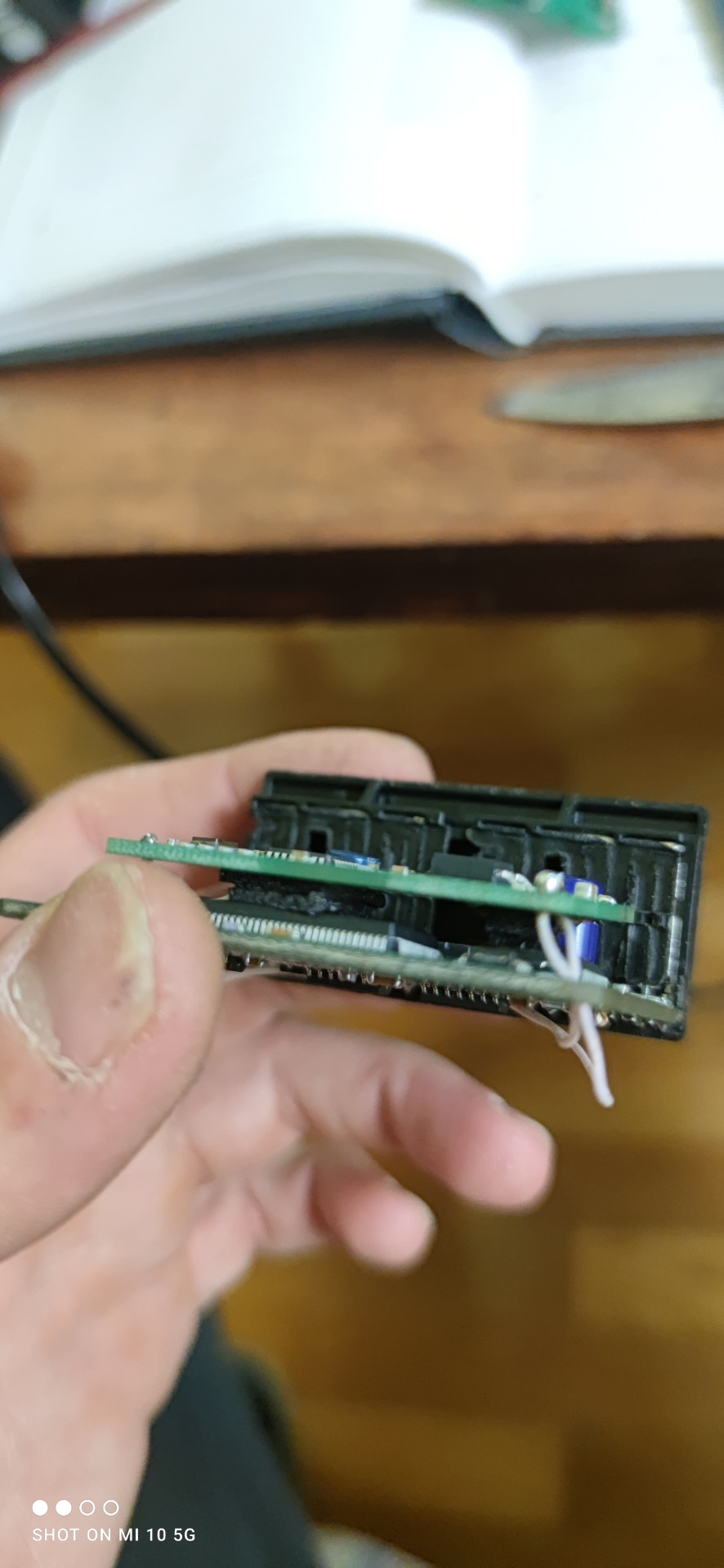

Ось так

І все це диво вставляємо в релюху і релюху тарганим вмашину!
Встановили. І до дроту що йде з колодки реле output під'єднуємопровід з Джеком а джек у мафон та радіємо))))

АЛЕ Є ОДНО АЛЕ…
Я буду переробляти шляхом встановлення звичайного 452 реле наштатне місце, а плату засунути за мафон, тому що через конфліктхарчування, при вимкненому запаленні мафон починає гнати "балбеса".
Але по суті, підключення не змінюється, все зрозуміло описав.

Ну і опис рознімань на платі
