Всім привіт!
Колись замовив я собі драйвер для світлодіодів NCP3066, прозапас.
А щоб не валявся даремно без діла, та й просто сподобалося з нимекспериментувати - вирішив зробити на ньому перенесення для автозамість лампи денного світла.
Ще і 6 шт. Бути не проста, а вишукана :) Тобто працювати як відавтомобіля (12 В), так і від 6-вольтового акумулятора від приймачівкитайських.

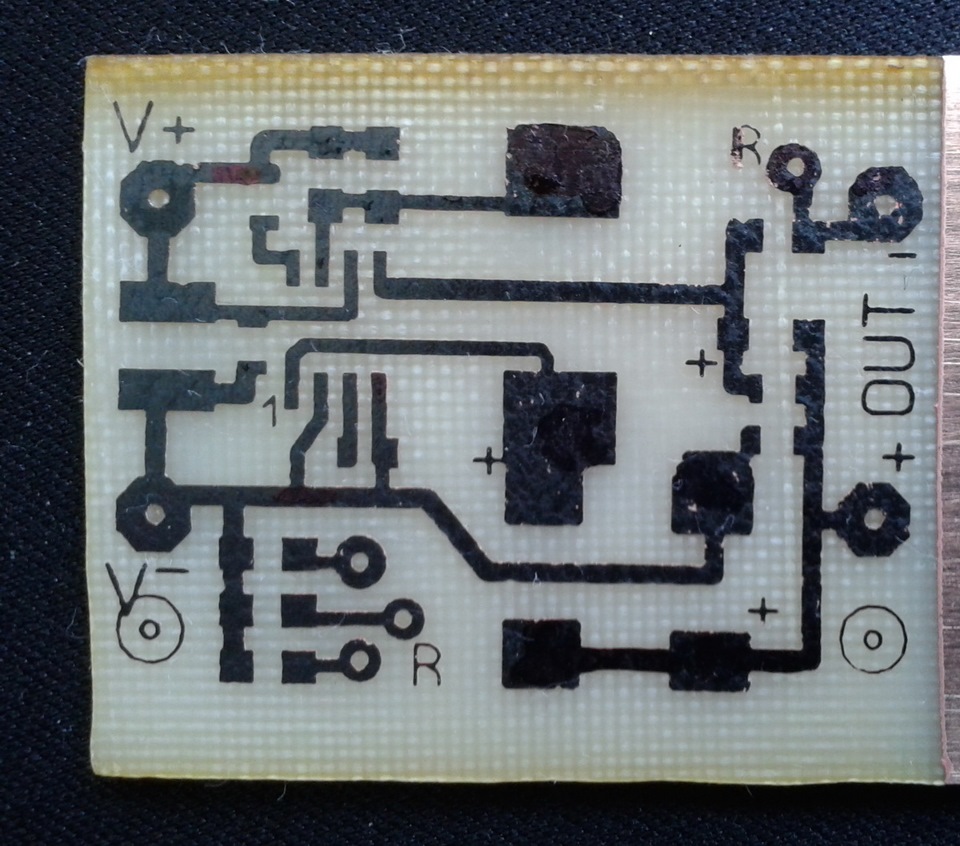

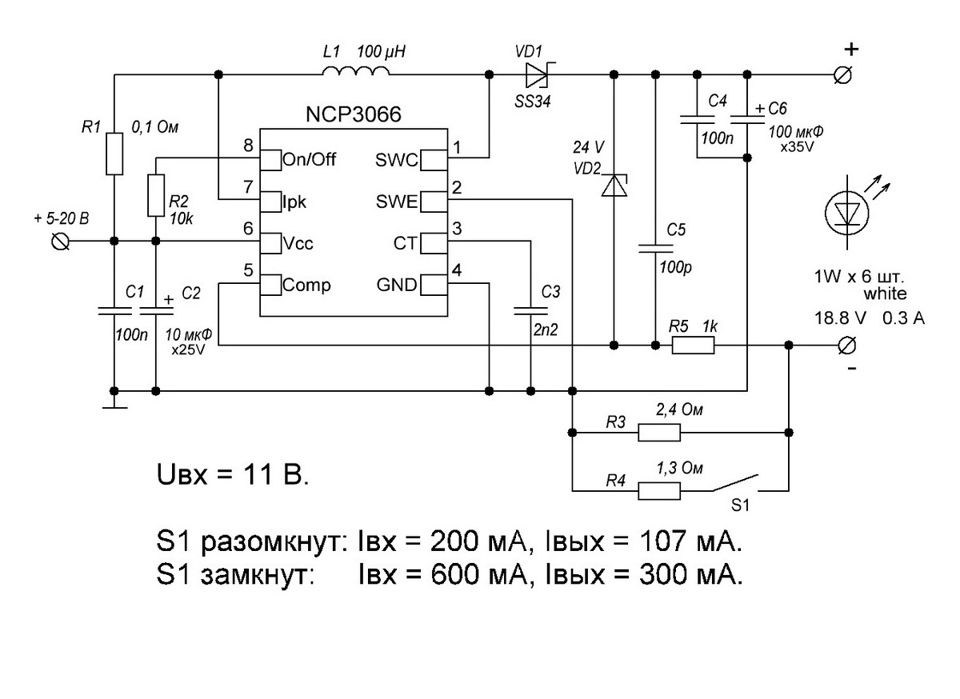

Розробники запропонували схему, яка і була зібрана:<
Схема з перемикачем яскравості.

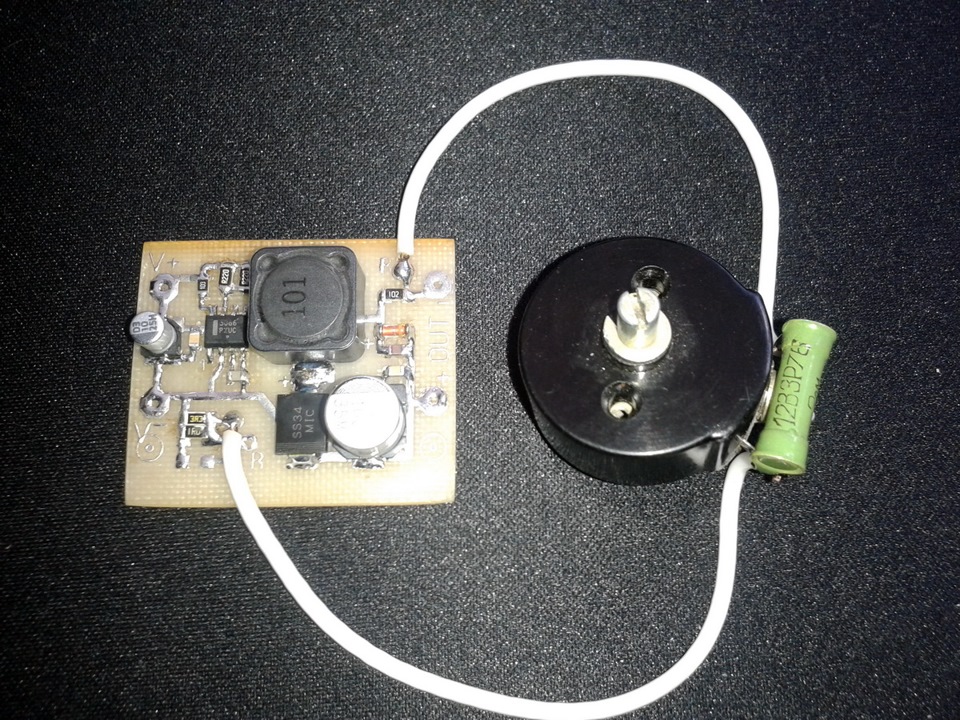

Плюс ще захотілося мати регульовану яскравість.А оскількиШИМ-регулювання я не додумався куди і як допаювати, то простозмінював величину струму через світлодіоди Для цього послідовно зтокозадавальним резистором поставив змінний.
Дуже плавне регулювання яскравості. Тому змінник замінив навимикач, який працює в ролі перемикача — максимальна яскравість іщадний режим. Все це упаковано на і в радіатор, що попався підруки:

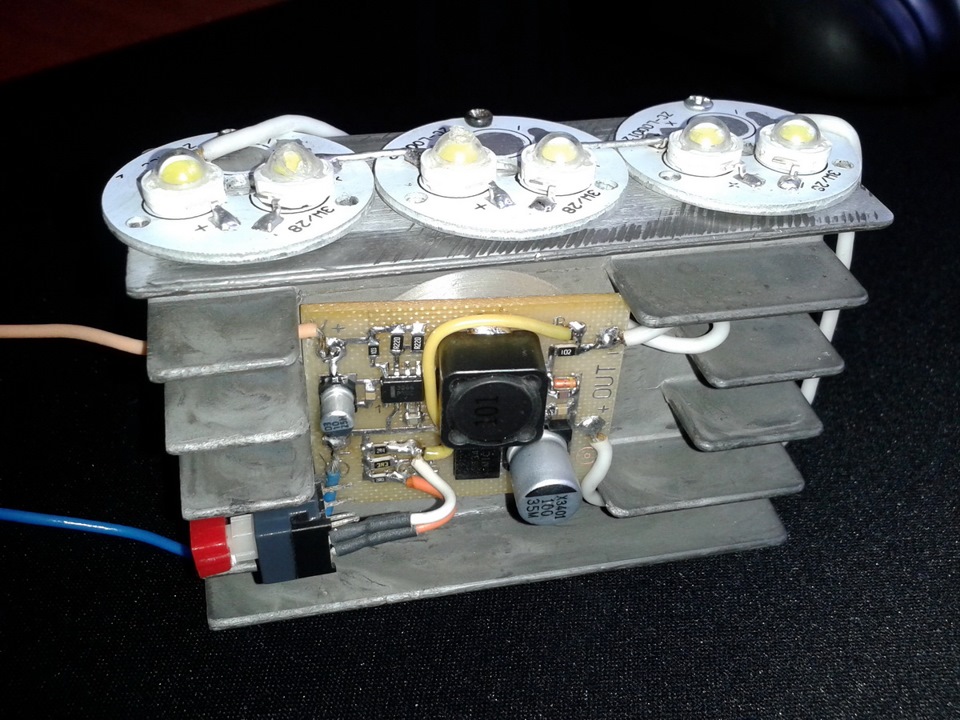

Готова конструкція.
Тепер цифри.
< br> При струмі стабілізації 300 мА схема працює привхідній напрузі від 8 до 19 В. Вище просто не подавав, а при 7 Ввхідний струм дорівнює 1, 3 А і мікросхема перегрівається івимикається.
При 9В вхідний струм 800 мА, температура мікросхеми 65 градусів.Чим вище напруга — тим нижче нагрівання мікросхеми (при 14 В вонахолодна). При струмі стабілізації 107 мА схема працює при вхіднійнапрузі від 5 до 19 В.

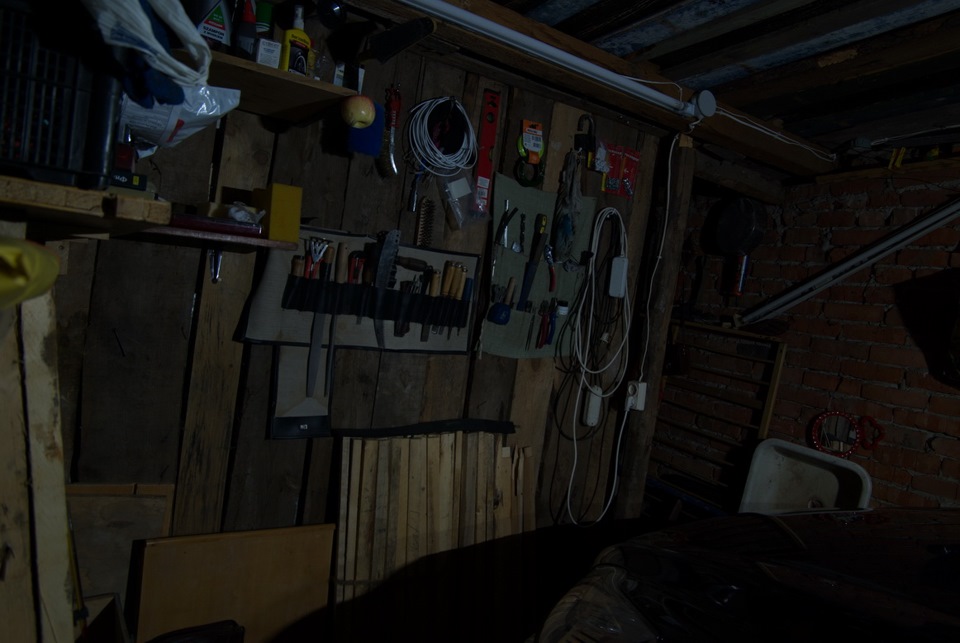

І, звичайно ж — як світить :)
Переноска зі струмом 107 мА.
Переноска зі струмом 300 мА.
> Люмінесцентна лампа 36 Вт. Всім поки і дякую за увагу! ;)
Коментарі20
Схему взяв таку, як видав комп'ютер. Адже це було сто років тому… Може, зараз по-іншому вже все розраховується.
Що означає розробники запропонували? Ти їм сам писав? Потрібен стабілізатор на 10 послідовних світлодіодів від 12 В
Доброго дня! Це означає наступне - на сайті компанії десь є сторінка з онлайн програмою. Туди вводяться вихідні дані (кількість, параметри світлодіодів, напруги вхідні і т. д.) і програма видає готову схему. Спробуйте пошукати. ;)
ооо, дякую
не можу знайти це посилання, підкажеш?
Привіт! Спробуй зайти сюди www.onsemi.com/support/de…sources/tools?rpn=NCP3066Там унизу буде екселевський файл NCP3066 Design Worksheet. Відкриваєш його і під схемою в потрібну табличку вбиваєш свої параметри.
так вийшло. А схему свою ви самі малювали або вам десь в іншому місці таку видали розробники? ))) там схема не така як ваша
Взагалі зібрав я схемку по даташиту, налаштував на підвищайку і 300мА. Так ось на схемі розсіюються десь 400мА, У вас теж приблизно таке?
Що означає розсіюється 400 мА? У будь-якому випадку можу навести Вам лише ті дані, які є вгорі у статті. ;)
400ма на роботу схеми
Здрастуйте, підкажіть, якщо на вхід драйвера подати нижче 5в, що буде? Чи зможе запуститися? Драйвер
Здрастуйте! Я не знаю, не пробував. Але в датасіті на мікросхему написано таке
Та велике спасибі. Просто є фанар, а схем немає, там все заплутано ппц, і виходить з нього від 3 до 35в. І стрибає туди сюди. От і думаю що за нісенітниця.
Доброго дня!VD2 за потужністю вибирайте не менше, ніж споживає навантаження.Що б розрахувати напругу, струм і резистор, можна скористатися формулами з даташиту; або зареєструватися на сайті onsemi і в пункті MyON програма намалює Вам схему під ваші п...
Дякую!
А як VD2 що за потужністю брати? І як задати вихідну напругу при заданому струмі? Воно ж буде в залежності від світлодіода (його опору) і заданого струму? Просто діоди є 12V 3W (пардон, якщо питання ідіотські) Якою формулою вважати резистор для завда...
Молодець! Діоди могутні! Я такі другу ставив у корпус від галогенового прожектора. 6шт по 3Вт. У нього після 20-00 у гаражі світло вимикають. Реально рятує.
Перемінник класний! Треба собі теж подібний знайти, зробити універсальний регульований стаб. струму.
Змінник на 20 Ом )Йому в паралель припаяний на 2 Ом. У результаті регулювання від 0 до 1,8 Ом.
Радий, що все вийшло. По роботі схеми все знайоме, при зниженні вхідної напруги все впирається в струм через мікросхему, у мене також було. Дросель могутній - те, що треба!
