Всім привіт!
Нарешті руки дійшли до впровадження в автомобіль функції ДХО.

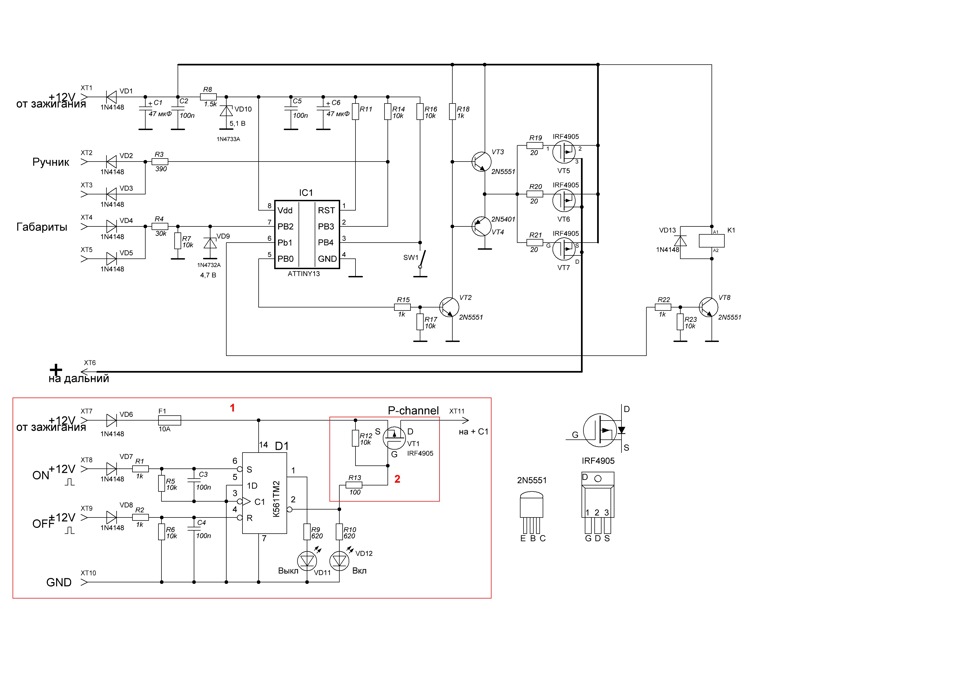

Схема все та ж і взята звідти ж.
УВАГА! На верхній схемі діод VD1 намальований у зворотнийбік!
Але ще маленький гімназист Володя казав, що "ми підемо іншимшляхом…", тому захотілося мені додати свою фішку на включення цієїсамої схеми.А саме:ДХО повинні включатися після початку руху І, знову ж таки, не за допомогою контролю імпульсів від датчика руху, а за допомогою імпульсів від автозапирання дверей на швидкості (є уФокусі така функція ).Набрав швидкість вище 5 км/год - смикнуласяодна релюшка.Відкрили замок - смикнулася інша.

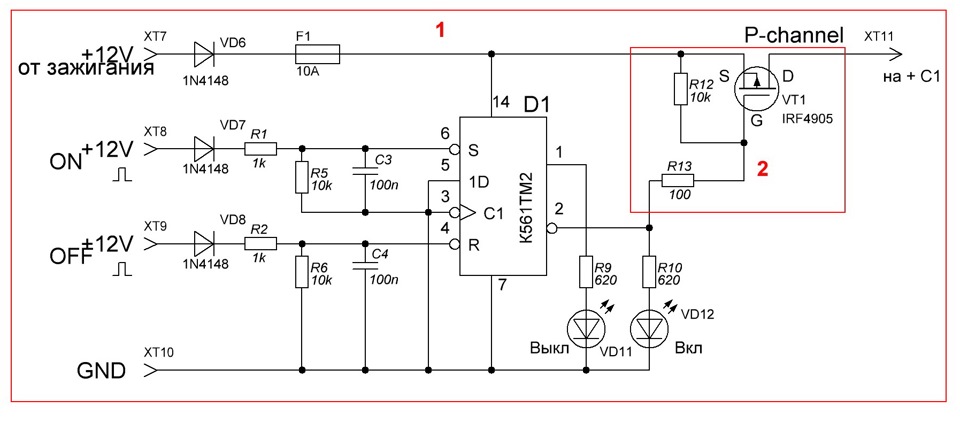

На підставі цих знань за допомогою хлопців на сайті Радіокот буласпроектована така схема (у червоній рамочці під номером 1)
Тут вона побільше, бо там якось розмито вийшло…
Поки що все.
Продовження слідує…
< /p>
Усім поки що! ;)
Коментарі9
Тут є схема для Форда адаптована. З товаришем shtempovski намагаємося реалізувати без BTS555 (дорогостояща деталька). Є певні напрацювання, печатками можу поділитися.
Так комутувати можна і далекий. Просто вихід подати на спіралі далекого. Інші керуючі сигнали можна використовувати. Реле можна зробити і нормально замкнутим і нормально розімкненим (змінюється пара деталей у схемі). .
Перепрошую, що довго не відповідав ... Просто в моєму випадку дана схема не актуальна, тому що вже все готове для складання вищевказаної. Залишилося знайти вільний час. )
Дякую, штука класна. Але вона саме на ближній розрахована. А найсумніше - у мене панелі із запобіжниками кастровані. У них тримачі для запобіжників і реле навіть не припаяні! )
Дивлюся, багато хто заморочується з хитрими алгоритмами включення ДХО. У даному випадку, підтримую повністю, у багатьох ситуаціях це буде до речі. Двері зачиняються з розгоном, а відчиняти потім руками треба чи як? Так, чому VD1 у зворотний бік включений?
) Діод у зворотний бік - тому що я його спочатку прибрав, а потім, щоб вставити, дублював нижній. Ось і вийшла така нагода.
Двері зачиняються з розгоном, так. Так само можна буде і ДХО включити примусово, заклацнувши машину. йдуть тільки від дверей водія, від інших ніякої реакції.
P/s схема з тригером знадобиться. Треба спробувати, у мене багато задумів, де вона знадобиться.
Схема цікава, але багато хто говорить, що в авто недієва. Я ще тут розмістив, може хтось підкаже якісь ідеї…
