Пара тижнів роботи паяльником з регулюванням потужності показалайого непогану комфортну працездатність у будь-яких умовахнавколишнього середовища. Але паяльник спочатку купувався длябудинку (гаража), тому туди і вирушив. До того ж, необхідністьвручну підкручувати регулятор трохи відволікала… Тому на роботувирішив зробити паяльник з електронним, кнопковим та візуальнимрегулюванням потужності, і випадково натрапив на схему саморобноїпаяльної станції, яка була не набагато складніше регуляторапотужності.Але ціна якісного паяльника відсувала цю ідею на далекийплан.Як раптом на одному з сайтів знаходжу паяльник НАККО 907 здефектом корпусу за 8 доларів, і купую його.
<
І пішло-поїхало:

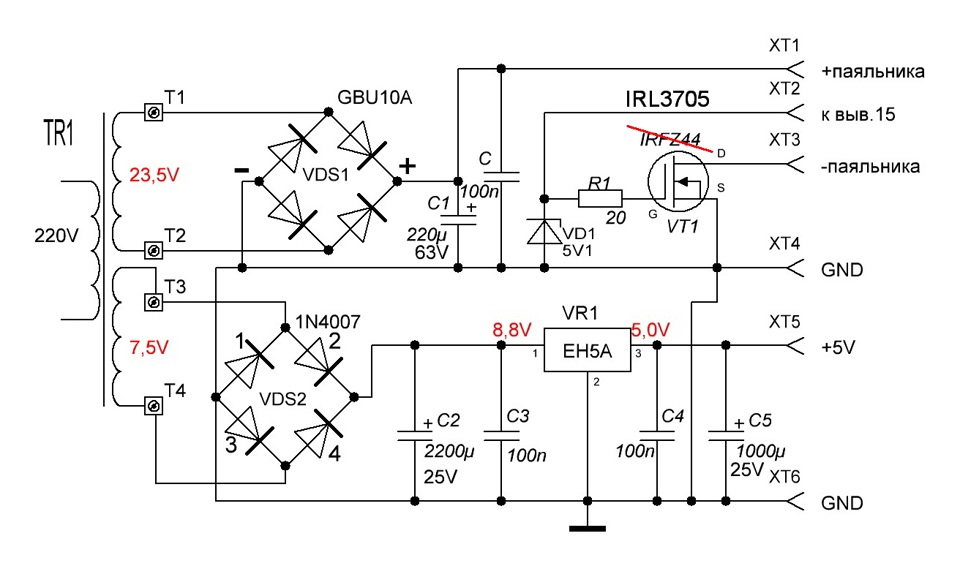

Стандартна схема.

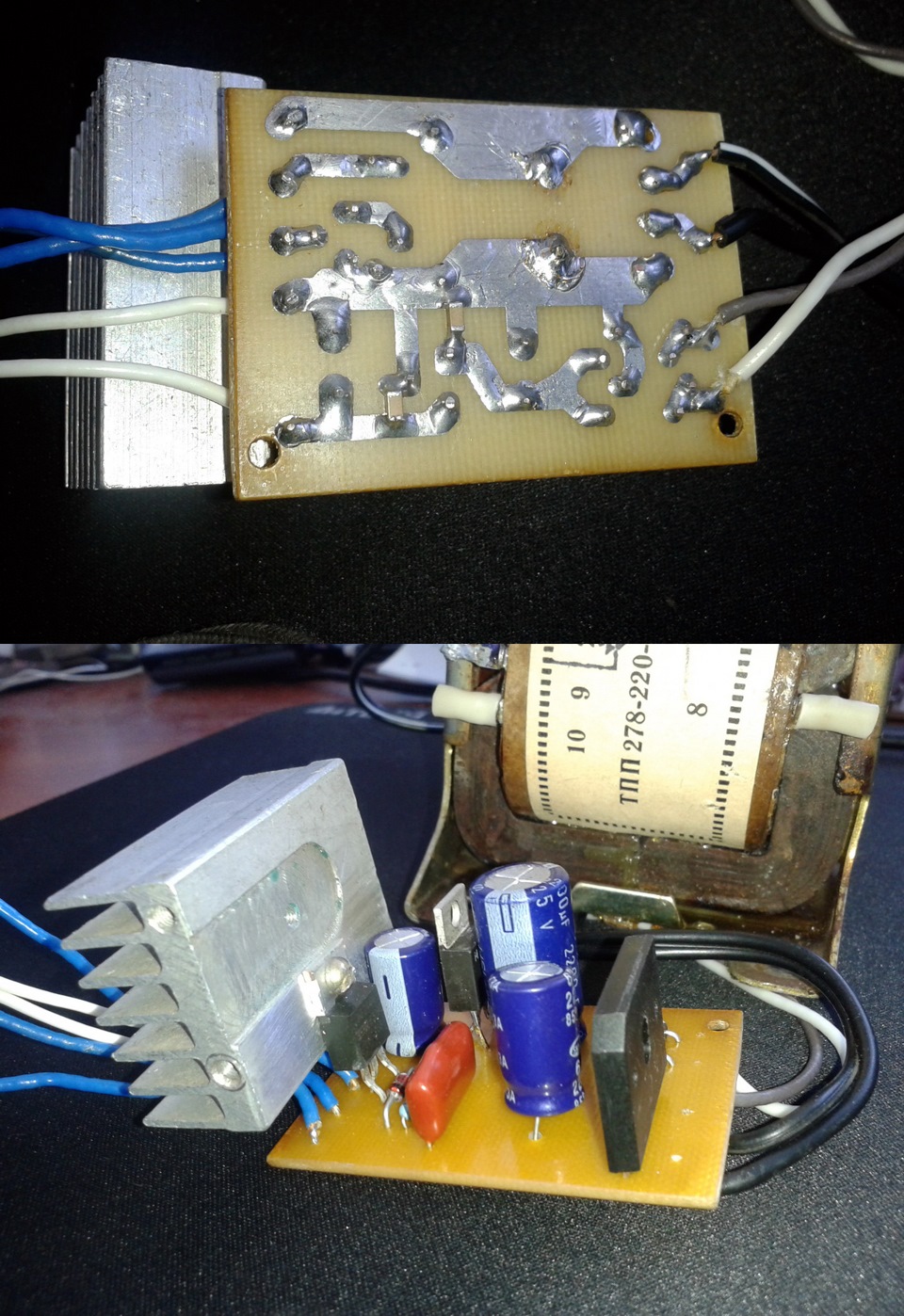

На фото польовий транзистор IRFZ44.Нагрівався з радіатором до 80градусів.Замінений на IRL3705 (холодний без радіатора).

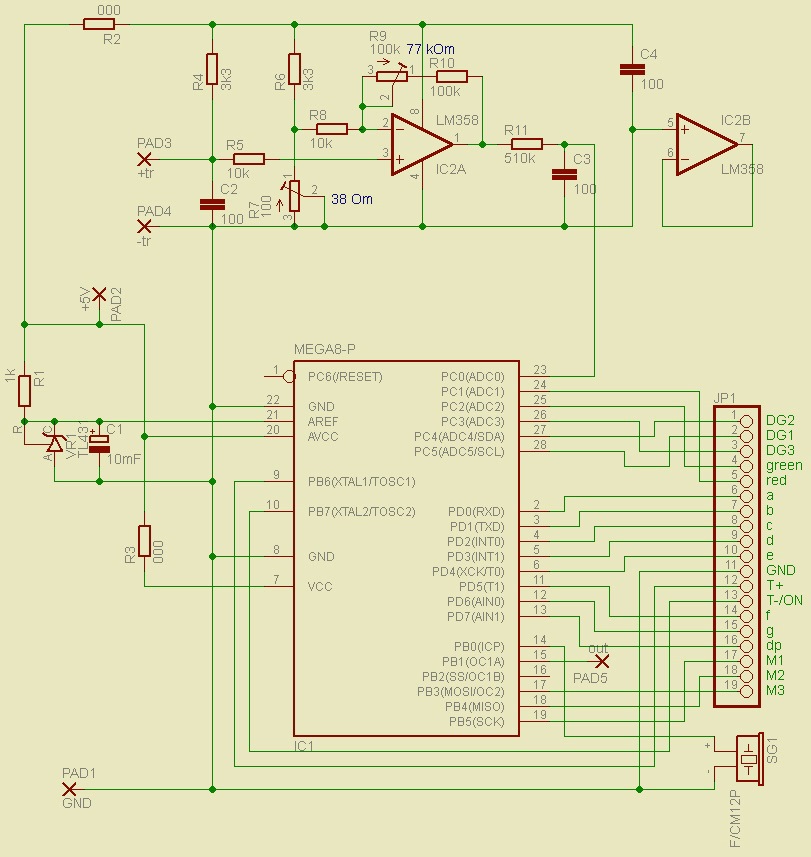

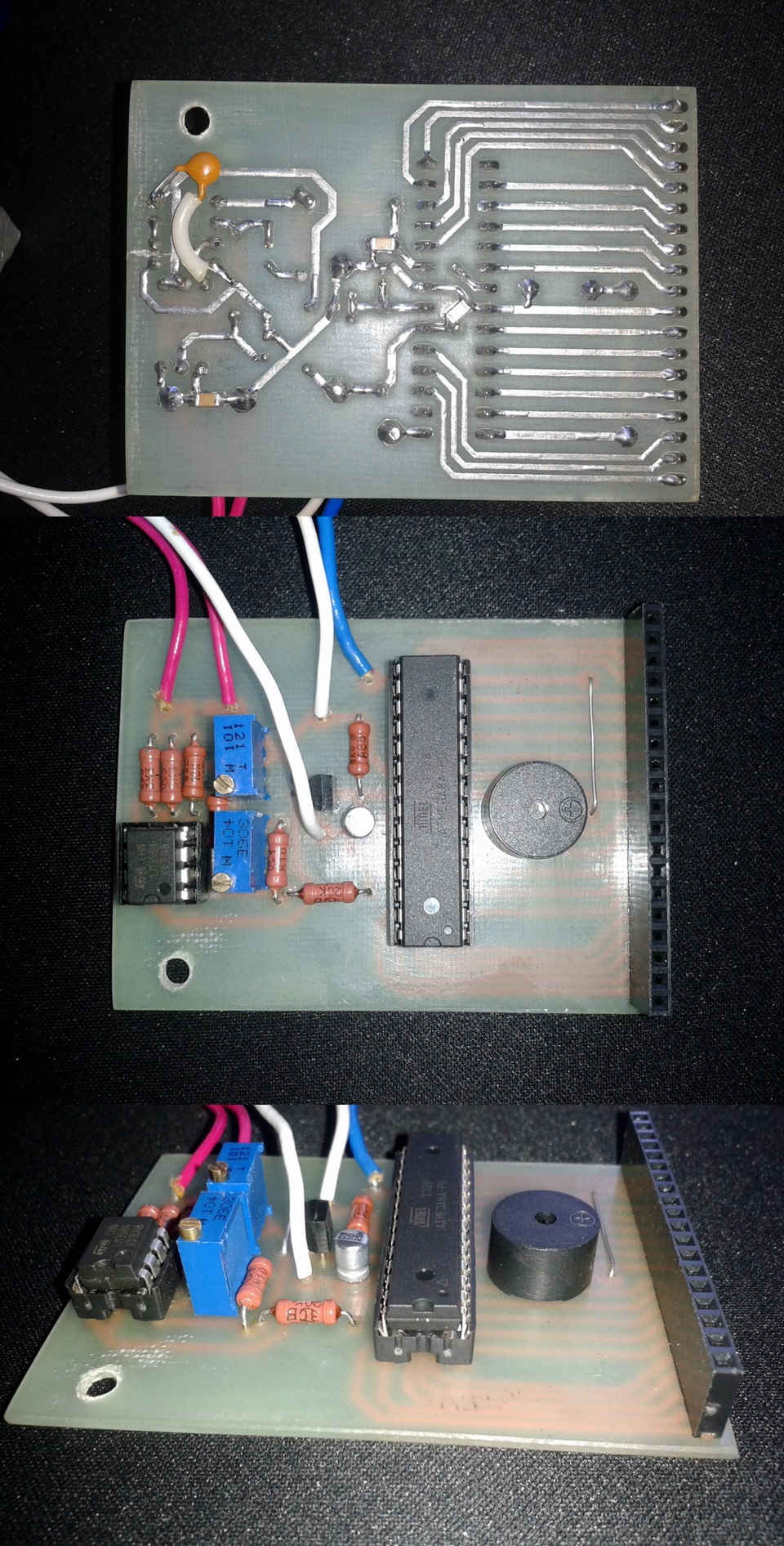

Контролер.

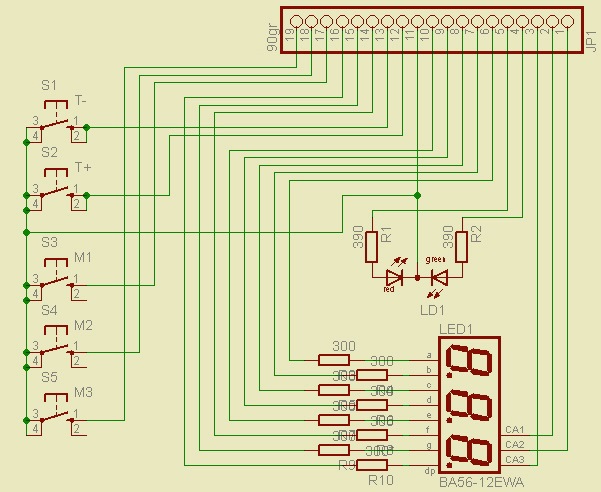

Керування.
Зовнішній вигляд.
У прошивці задіяна функція софт-старту, регулювання таймерів довключення режиму stand-by та до вимкнення станції.
Підсумкові показники:
Час розігріву до 330 градусів - 50 сек. За індикатором, 1:05 хв. -по термопарі мультиметра.
Напруги живлення паяльника:
U(C1) - 31V - без навантаження,
U(C1) - 19V - нагрівання, < br/>
U(C1) — 24V — утримання.
Полівик без радіатора в будь-якому режимі холодний. Новомупаяльнику не зробити нову підставку? !
:)
Усім поки, дякую за увагу та мирне небо над головою!
>
Коментарі20
Якщо такий паяльник запитатиме від авто, чи буде він працювати? І як сильно втратить у потужності?
Здрастуйте! В авто не пробував, але при підключенні до блоку живлення отримав такі результати 12В, 1.2А, температура жала (мідного) - 350 градусів. Так що, я думаю, дуже нормально буде працювати. Дякую за наведення, сам не знав )
Знаєте, я щойно перевірив, 12В 2А - до 300 точно доходить, далі не став) Тер ось думаю над іншим, а як обмежити потужність при живленні в 12В?)
Від жала ще залежить! У мене є дешеві китайські, але мідні (покриття з'їлося і доводиться їх підковувати-підточувати, як за старих часів) - так ними паяєш ВСЕ при 250 градусах (і полігони, і проводи товсті). А є такі ж довговічні, але сталеві (нестир...
А якщо регульований, не підкажете?
Що регульований? Вибачте, не зрозумів питання.
ну, зібрати регулятор, яким можна виставити температуру
Від 12 В? Звичайний регульований блок живлення. Або ось, наприклад ru.aliexpress.com/item/1p ... _10062_10056_10055_10037_10054_10059_10032_10099_10078_10079_10077_427_10093_10103_10073_10102_0 searchweb201603_1&btsid=ec3abf01-462a-4b47-8de1-9c87f204a086
Дякую!) Не міг знайти у китайців, мабуть неправильно прописував)
Ну, якщо у китайців, то краще щось надійніше, типу ru.aliexpress.com/item/Th…ersion=&categoryId=400103Я не пробував, але за оглядами вони тягнуть справжні 2А без нагріву, на відміну від вищевказаного.
Та Ви що?! Більше двох років минуло. Я більше форум не відстежував - паяльник і так працює досі чудово. Подивіться тут, попитайте =9180.Хочете розібратися — почитайте останні півсотні сторінок. Крім того, там є нові версії прошивок, з додатковими опц...
Де можна завантажити останній варіант плати та прошивки ?- посилання нижче не працює.
Ні, дана схема розрахована на паяльник з терморезистором. У таких паяльників, як на картинці, нагрівачі бувають з терморезисторами і термопарами. Для останніх схема трохи зміниться.
Спасибі! Станція досі в роботі, стан відмінний, працює кожен день без збоїв, глюків і т.п. За цей час було замінено тільки нагрівач у паяльнику.
За великим рахунком, чи можна застосувати будь-який паяльник з термопарою і на напругу 24В?
Класно! Дивлюся, стаття написана два роки тому. Як тепер станція працює?
З терморезистором.
скажіть паяльник з термопарою або терморезистором?
Ну от. Добре! З феном не допоможу, сам не маю.
Точно. Причина у ф'юзах. Працює все відмінно. Хотів додати термофен, але не визначуся зі схемою.
