Всім привіт, всім здрасте. Зарядний пристрій повинен бути в кожномугаражі і багато з цих гаражів я ними забезпечив. Але як відомо, шевець без чобіт. Але прижилося в гаражі брата і я періодично йогоповертав на попереднє ПМП.Задовбався я його туди-сюди тягати, та ймлинець якого хуудожника я людям робив, а собі фіг.Схему шукати нестав, хоча в інеті повно різних, побудованих на сучаснихрадіоелементах зарядних, то все треба було б купити, та й схема вінеті вимагає перевірки.Взяв давно випробувану, слямзину мною тамоїм кумом із заводського зарядного і те на що булирадіодеталі.Куму принесли на ремонт зарядне без схеми, а воно нудуже схоже на батьківське
Різниця між ними була в тумблері

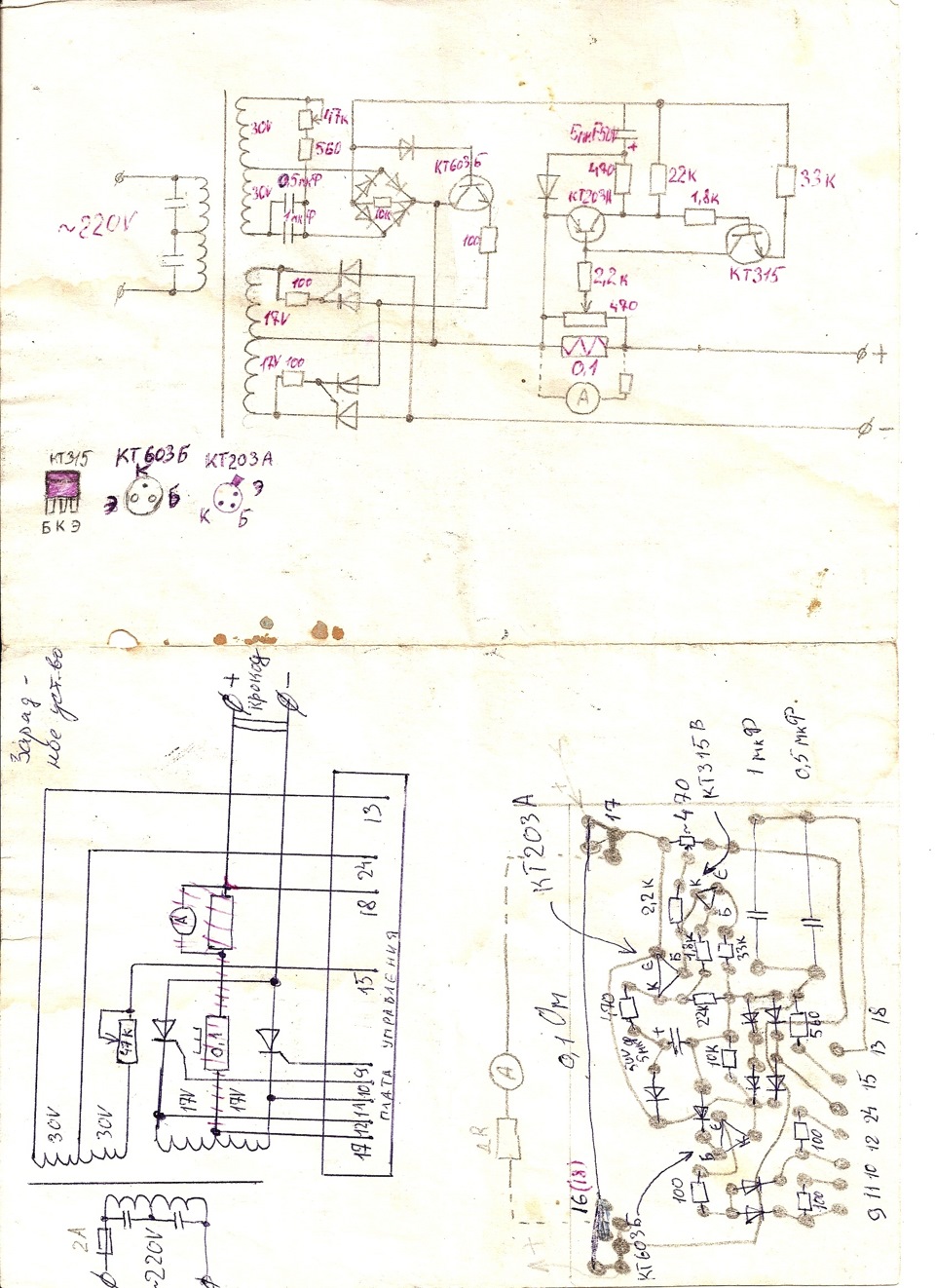

Змалювали те, що було всередині, схему, друковану плату
Це нутрощі зламаного зарядного.
І я приніс для порівняння з дому схему наявну в інструкції добатьківської зарядки.

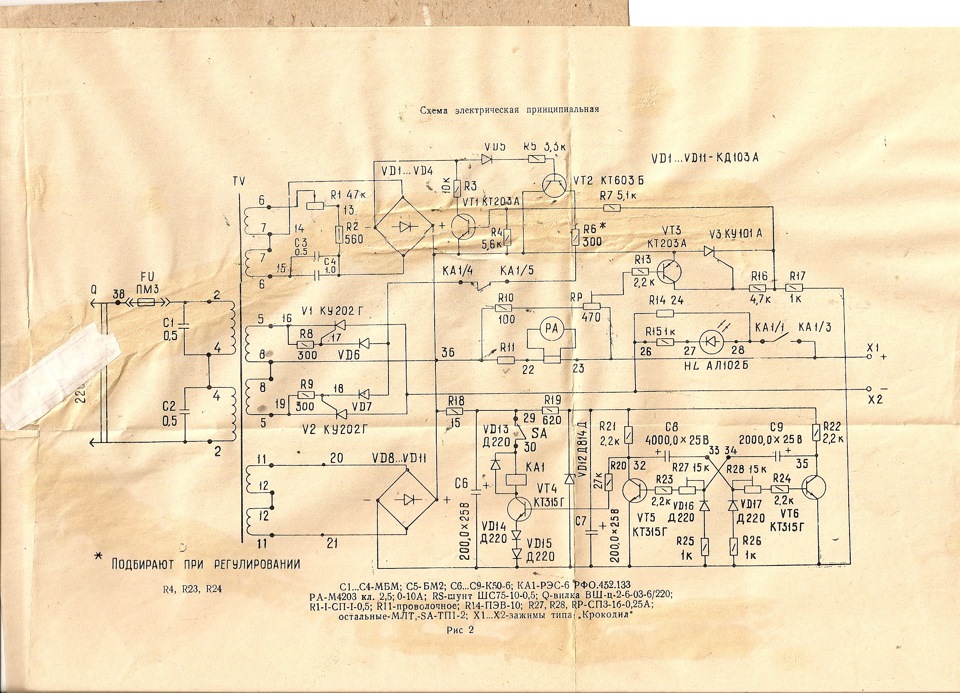

заводська схема.
Якщо подивитися то частина схеми відповідає за управління обохвипадках ідентичні. Для повторення взяли ту схему, яка простіше, тобто намальовану від руки, там тільки управління та захист відперевантаження. Повторили, вийшло, жодне з повторених на ремонт неприносили, регулювалося плавно. Скільки копій зробили вже ні я, нікум не пам'ятаємо.

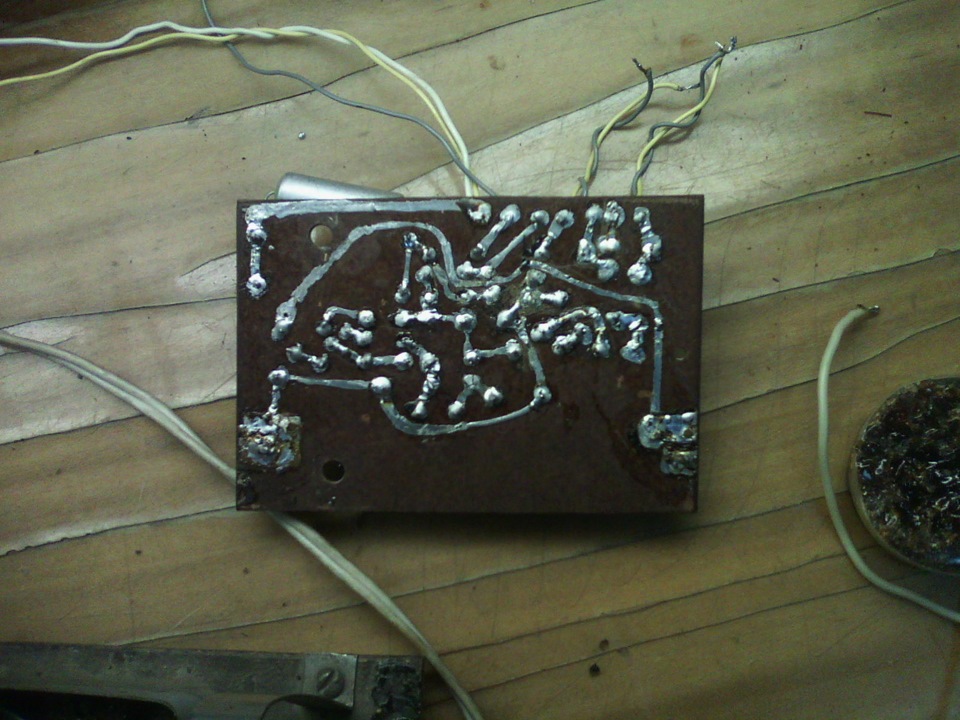

І так, накатаною доріжкою було зроблено друковану плату

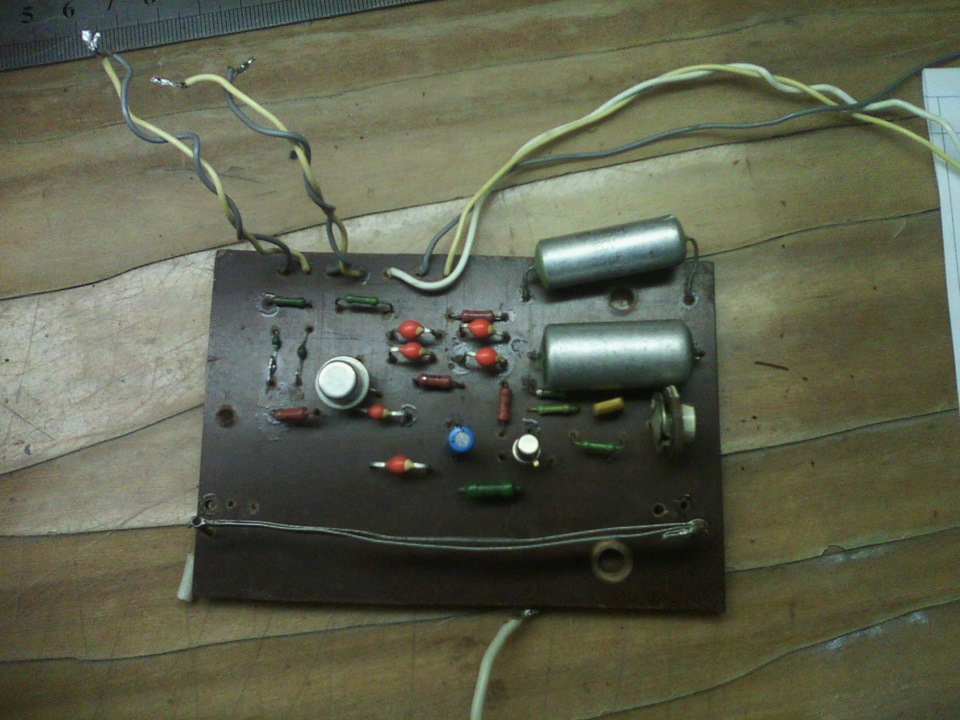

Встановлено на неї радіокомпоненти< Також був намотенийтрансформатор. Трансформатор від старого ч/б телевізора 180 Ватт, до речі схема працює тільки з таким трансом, з двох підків, наШ-подібному залозі схема не запрацювала. У заводському виконаннівикористовується такий же ТС- Так само бажано відповідно до схемивикористовувати діоди, що йдуть на керуючий електрод тиристорів (кД103А), були прецеденти, схема не пішла, інші не критично. Всебуло впихнуте в корпус від приладу логометр Л-64 і здобуло осьтакий закінчений вигляд. За вагою один в один із заводським, а осьза розміром набагато компактніше вийшло. Хтось скаже що простішекупити, а навіщо, в моєму випадку все було під рукою, та й зарплатастала вдвічі меншою (дякую курсу вічно зеленого).
Усім хто дочитав, дякую за увагу, всім миру та добра, кому цікавоповторити зарядне, пишіть у личку.
