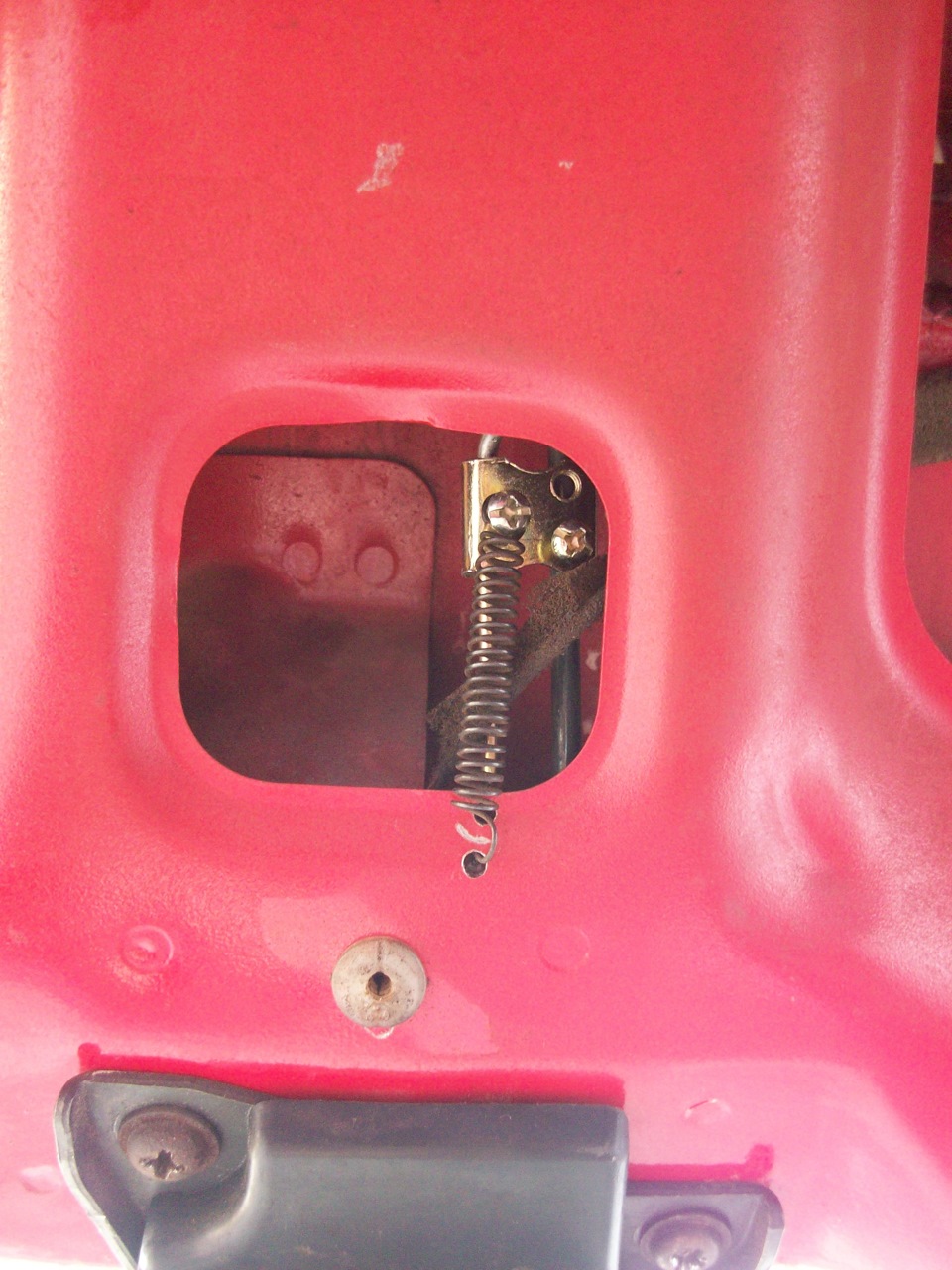

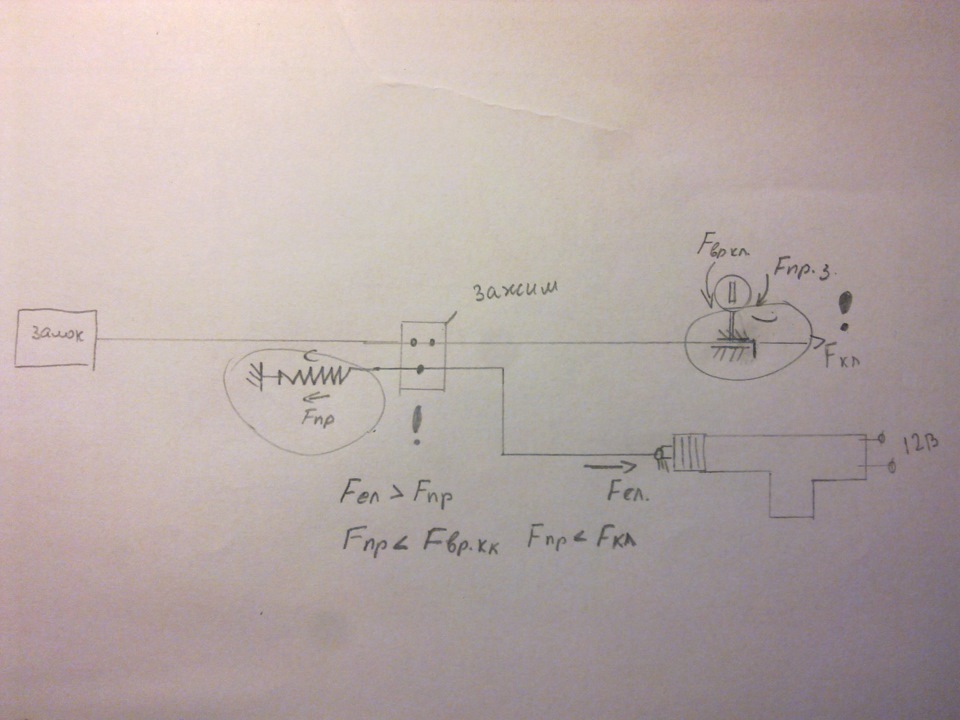

Взагалі захотілося мені більше комфорту. Вирішив я зробити що бможна було відкривати багажник без ключа. Переглянув інфу з цьогоприводу і приступив над роботою у себе. Але не все так гладко сталовиходити з самого початку, а саме з самого принципу роботи могозамку на ляді, справа в тому що електропривод міг відкрити замоктільки якщо в свердловині є ключ. Коротше трохи помозгувавши ізастосувавши свої дріб'язкові навички інженерії придумав ось такусхемку кінематики роботи системи, що я змінив:- зробив що б тягаходила вільно і в той же час можна було відкрити ляду з ключа; застосував пружинку для повернення замку в робочий стан, так як доцього це робилося пружинкою в бешенях.
-реле 4контактне,
-кнопка,
-проводи,
-вихід на блоці сигналізації та вперед:

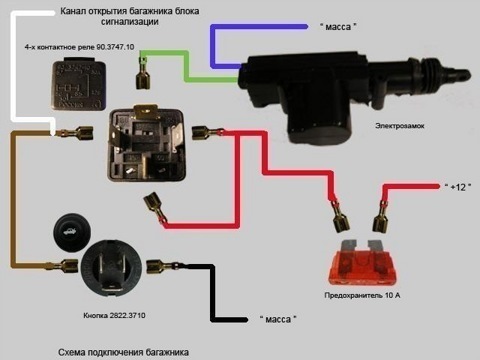

схема підключення
Тільки кнопку потрібно під'єднувати нудно до бокового та верхньогоконтакту, а не так як на малюнку, я так підключив і спалив одинпривід(
схема підключення

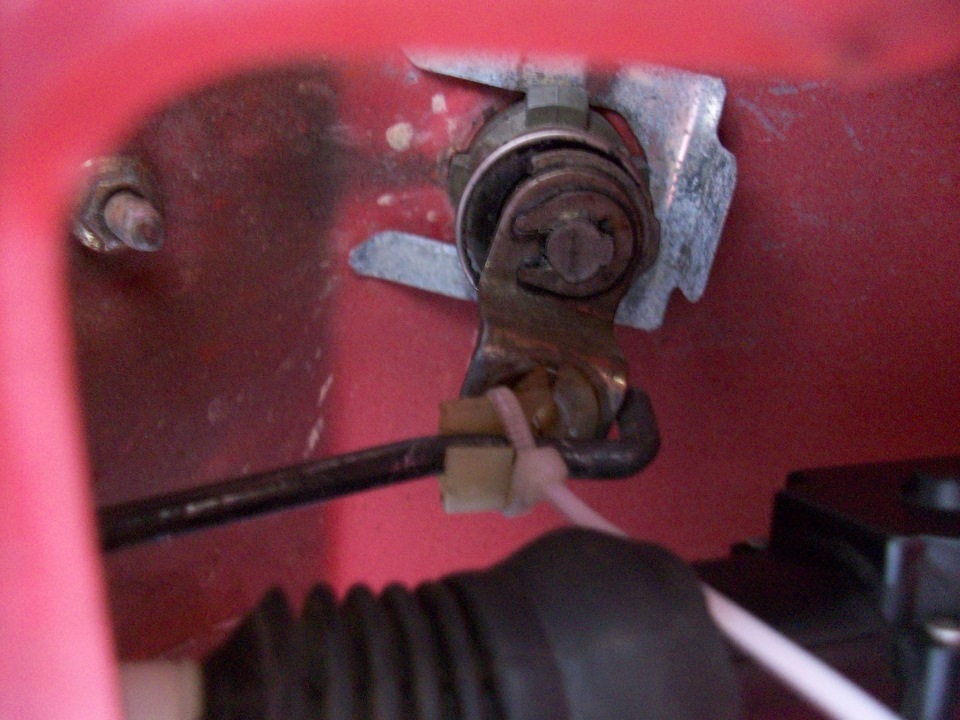

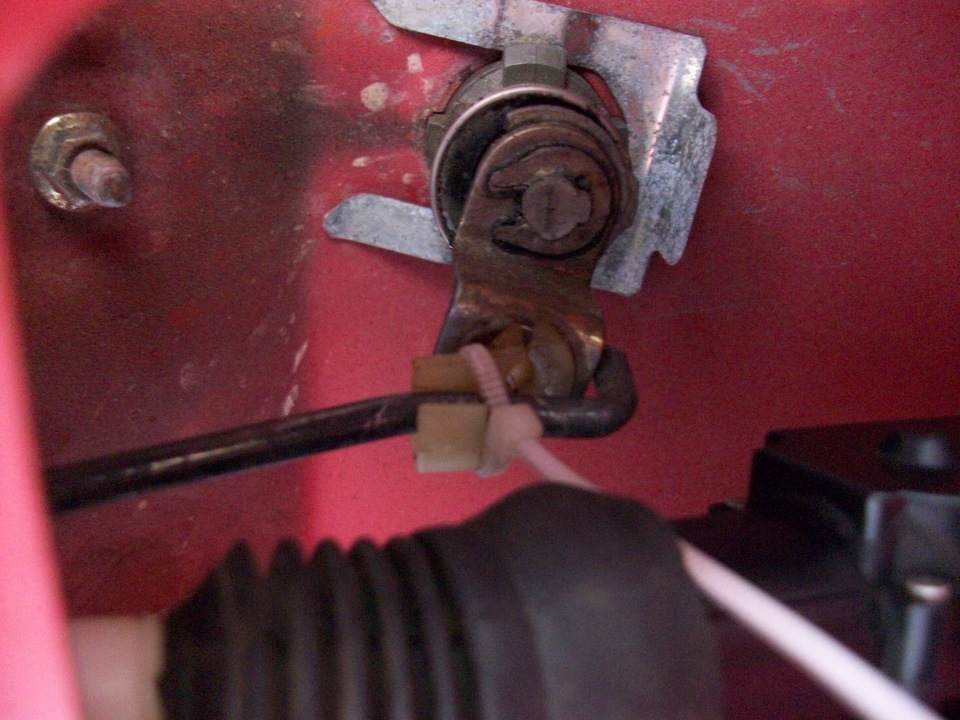

в реалі
релі на місці
кнопка з нутрі
запобіжник у кожух зверху
кнопочка на місці
для мене найважчим було провести провід через весь салон до ляди (похорошому провести) але як то впорався)
Ну і загальний вигляд конструкції, де що як для наочності длянаочності
для наочності
крім цього замінив ручку праву заднюЗапчастини нафото:8366022000CA
нова
так само відновив рідні ковпаки (шпаклівка, грунт, фарбування хром)ну і перевзувся на зиму:Поки всі, Дякуємо за увагу, комусподобалося-лайк.
/p>
Усім удачі! =)
Коментарі8
у мене один із попередніх власників зняв взагалі тяжку від циліндра замку багажника і замість неї поставив такий електропривод. Таким чином відкрити багажник можна з салону важелем на підлозі, і з брелка сигналізації. З брелка не завжди відкривається...
у мене немає тросика взагалі.і сили вистачає)
На папері хром якийсь золотистий а на колесах сірий=)
так світло падає в приміщенні)
Мутиш=)
немає іншого виходу=)
Ідея відмінна! Але привід слабенький. На жаль механіка, у таких приводів розрахована тільки під дверні замки. У цьому сенсі краще магнітний соленоїд, там ламатися нема чому. Я собі такий поставив, тільки привід ативується з пульта сигналки.
подивимося як буде, соленоїд поміняти не проблема.у мене і кнопка і сигналка)
