Подовжувач поворотів LC-1.4H
Побачивши подібну штукенцію у Az0ma, відразу вирішивзробити і собі. І навіщо відкладати — наступного дня зателефонувавдо контори яка їх продає.Знаходяться вони, так що забрав я їїсамовивозом.За ціною 150 грн або $18 +доставка.

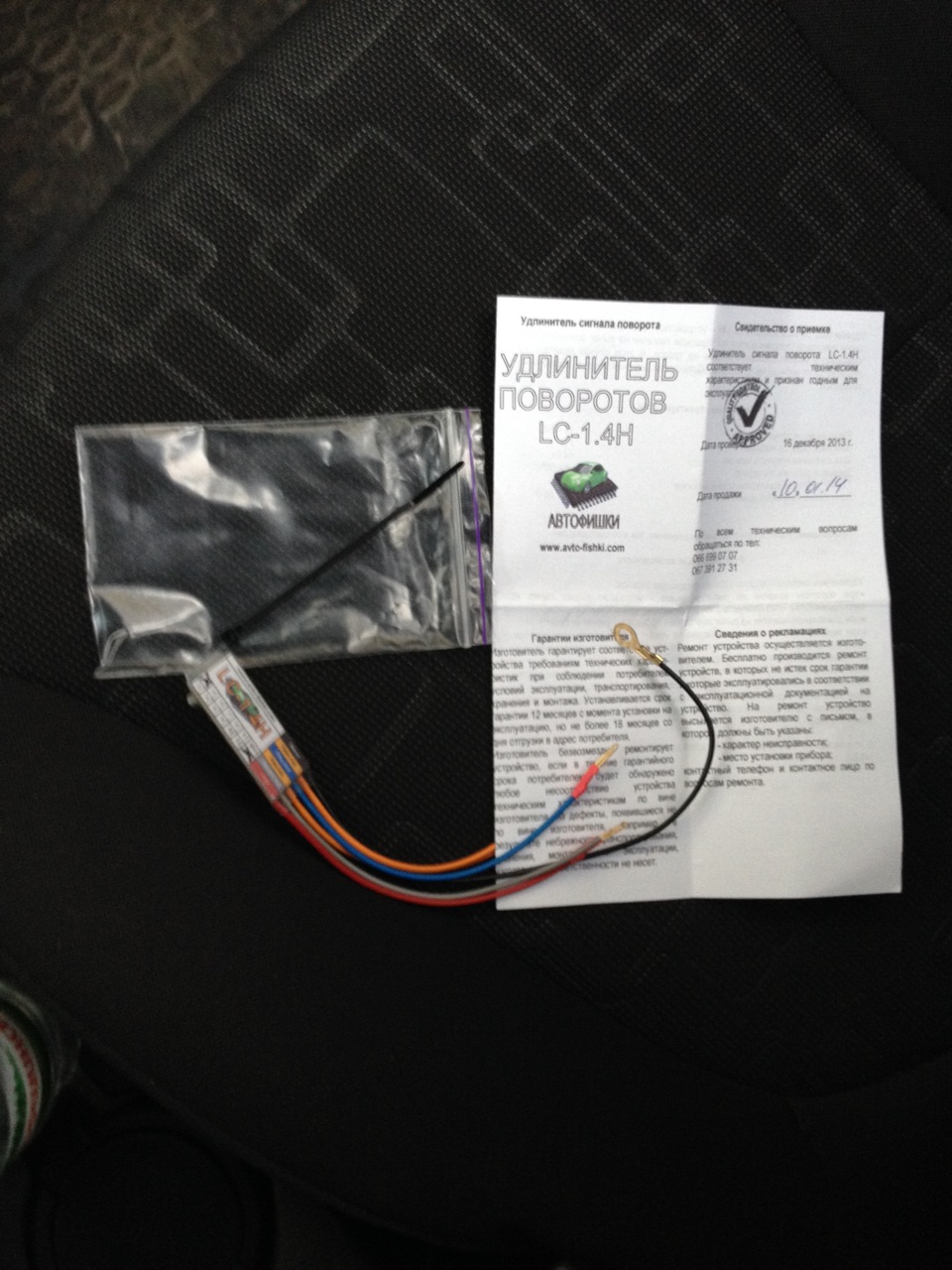

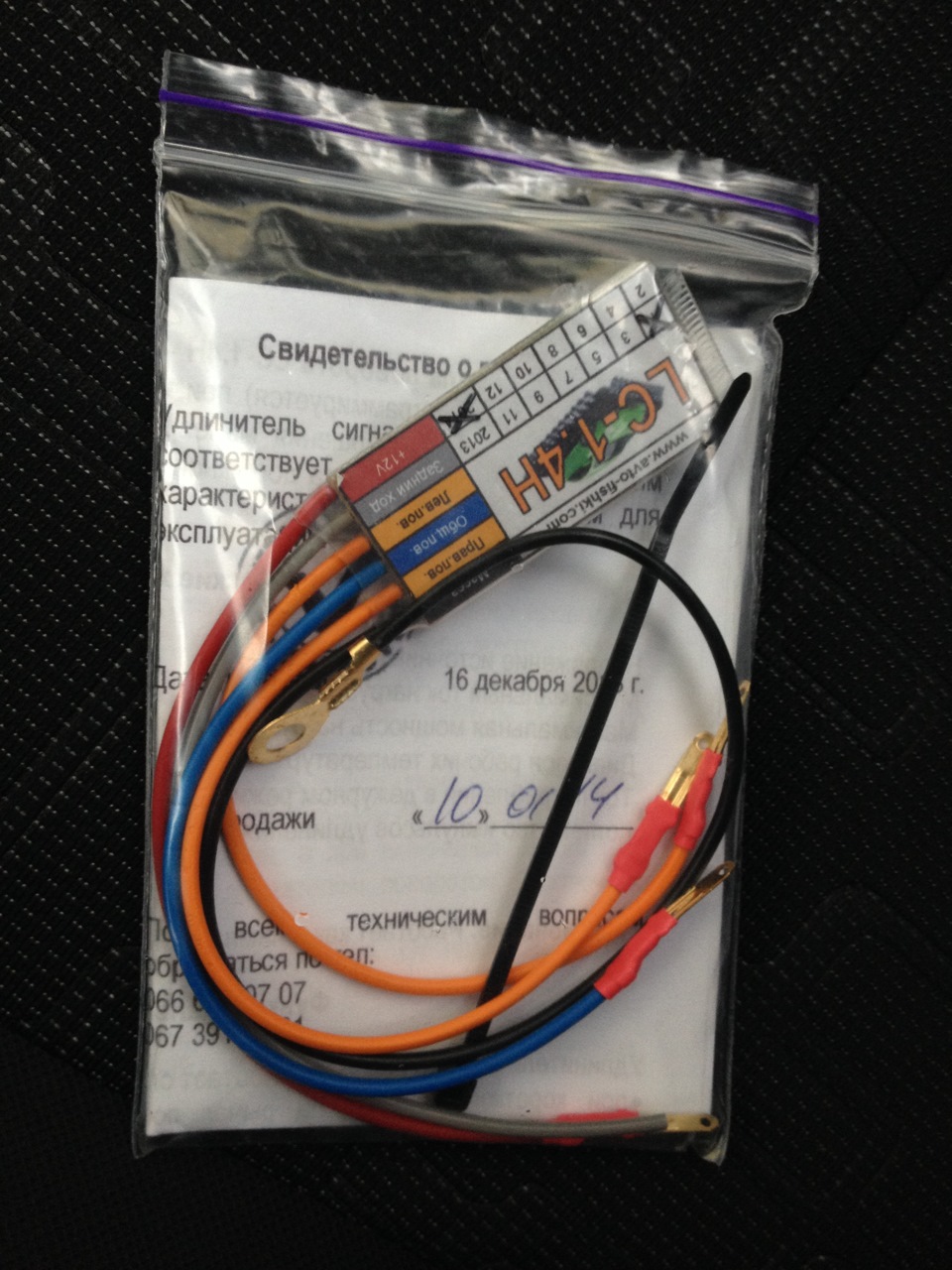

Склад комплекту.Вироблено та запаковано в день покупки =)Дізнавшись, що встановлювати її потрібно прямо в роз'єми кнопкиаварійки і потрібно знімати козирок панелі приладів іповітропроводи вирішив заодно проклеїти все антискрипом. >
Бо ніде я не знайшов повної інструкції як поставити це диво на нашумашину — напишу як робив це я.
<
1. Знімаємо козирок панелі приладів Як це зробити ви можетеподивитися у відео Робиться досить просто, хоч і страшнувато, коженвласник виходить з пристойними зусиллями, але і зламати їх доситьскладно.
2. Знімаємо вихідні отвори повітроводів (хз як вониправильно називаються). Тримаються вони на 3-х тримачах (таких як укозирку) та 2х болтах зверху. Тут усе досить просто. Відключаємороз'єм, який входить ззаду в кнопку аварійки.

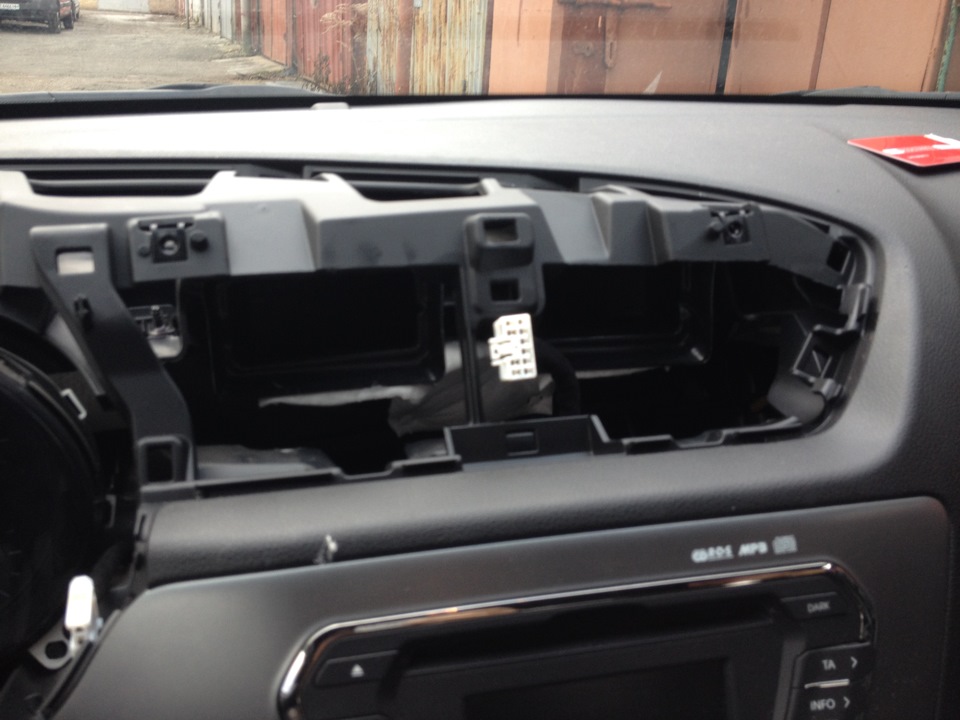

Після зняття бачимо таку картину.
3. Далі за інструкцією починаємо підключення дротів.Спочатку потрібно підключити масу — я довго шукав, куди їїприкрутити, бо металевих поверхонь із гвинтами я там не виявив. Явирішив прикрутити до задньої стінки ГУ, вийнявши її для цього.Заодно і проклеїв антискрипом місця під рамкою.

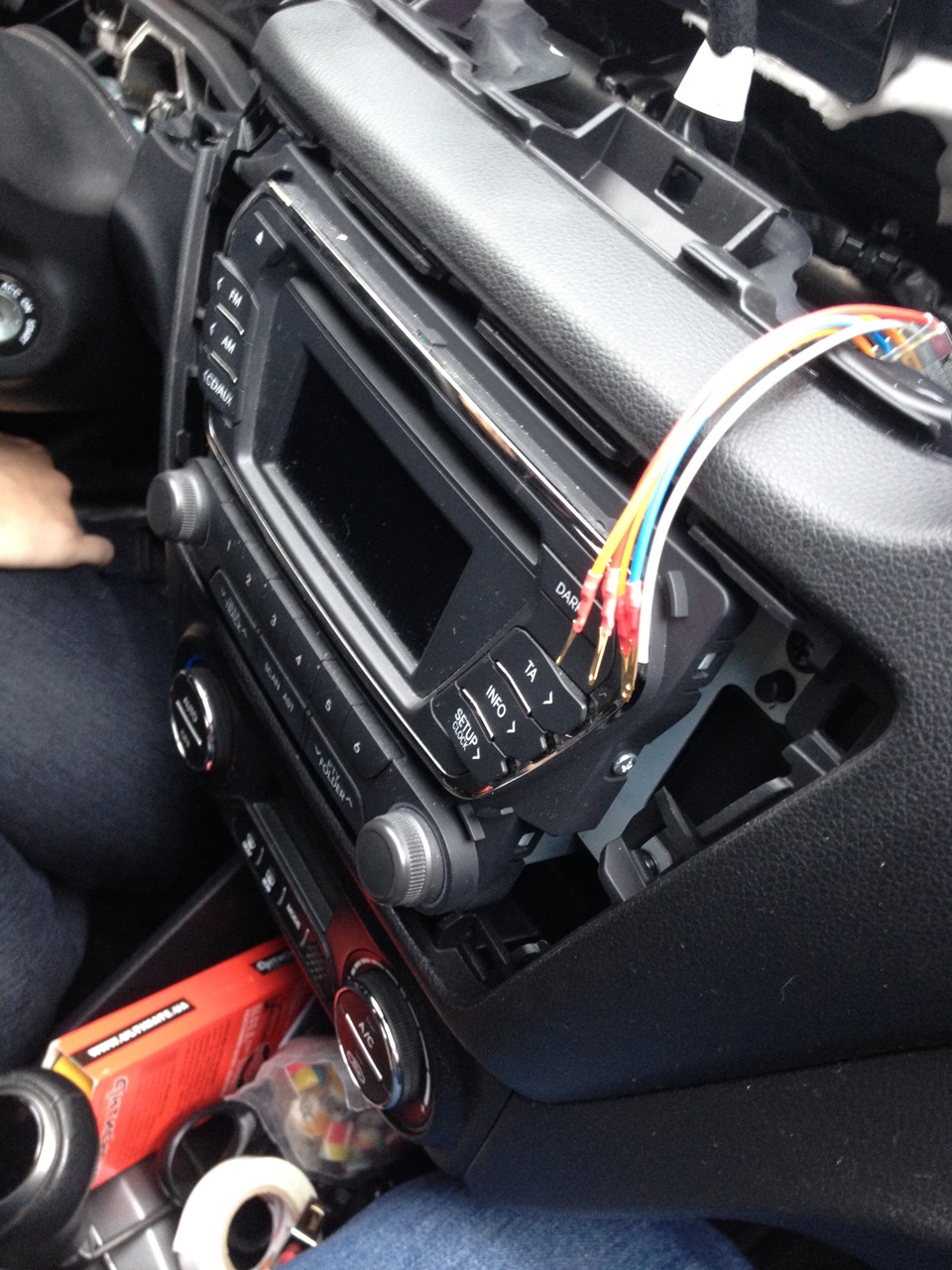

ГУ без рамки з уже підключеною масою
4. Далі продовжуємо підключати за інструкцією. Тут ярозкидати не буду, викладу фотографії.

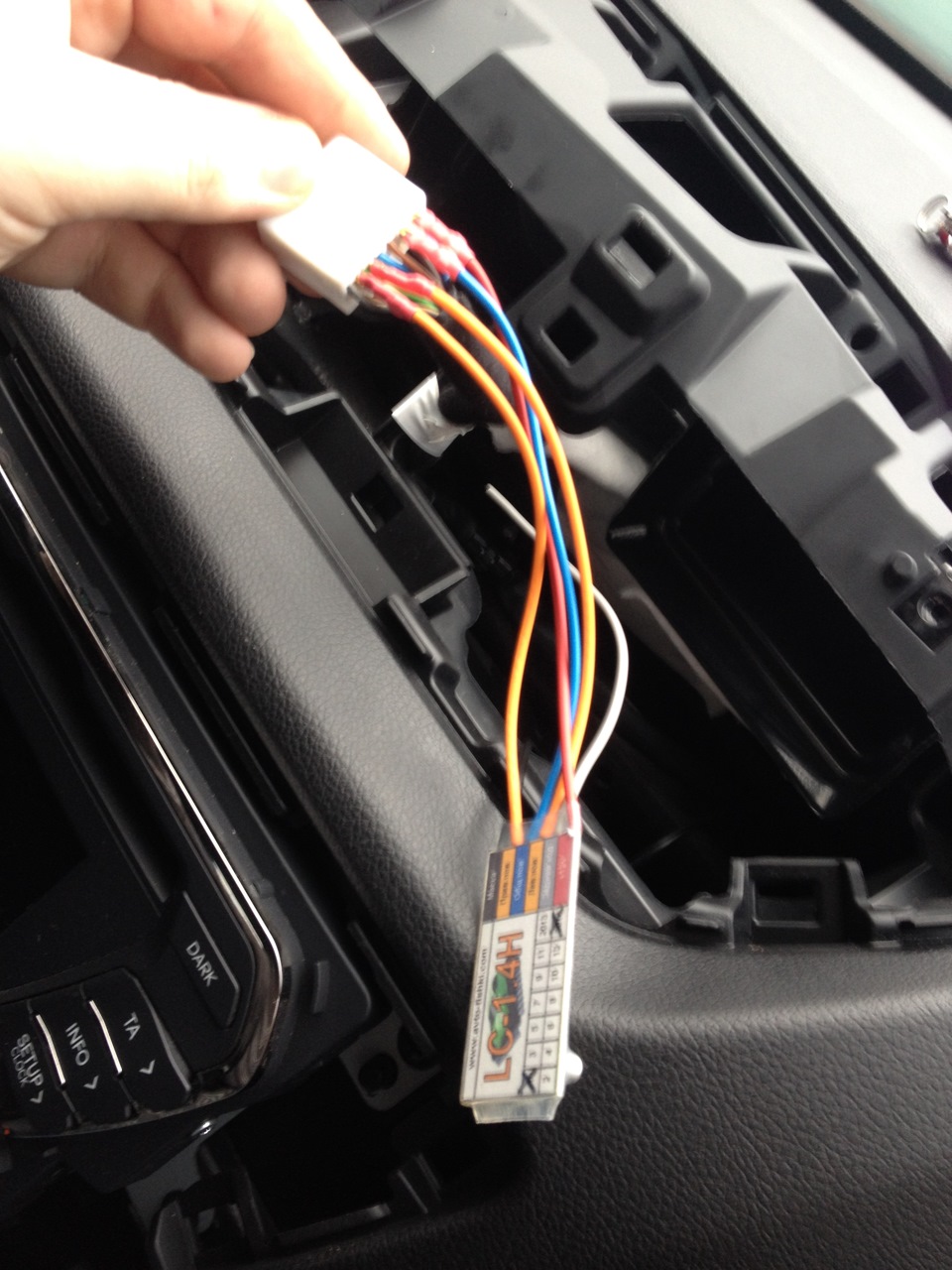

Вигляд підключеної плати
Місця підключення з боку проводів
По швидкому зобразив схему підключення контактів, може стати внагоді кому)
5. Після встановлення всі перевіряємо та програмуємо плату. Язапрограмував на 4 миготіння після включення. А ось функція "дякую"у мене не працює, на форумі я вже стикався з таким, причини незнаю. Але ця функція все одно доповнення до основної, так що всерозбирати і вирішувати з виробником мені ліньки. Миготіння під часзаднього ходу я не підключив, тому що тягнути провід до лампочки ЗХякось ліньки=). >
Далі де треба і де не треба проклеїв все стрічкою "антискрип" ізібрав усе як було.
Пішло всього 2 години на весь процес, результатом я цілкомзадоволений =).
Коментарі13
Хороша приблуда, підключив всі функції і кайфую)))))
є розпинування роз'єму аварійки?
не-а, я тільки знайшов схему потрібних входів для встановлення цієї штукенції
Дружище, а можна тебе попросити прикупити і мені відправити поштою, всі витрати компенсую
оч зручна штука) дякую. що розписав підключення) теж може як небудь займуся)
Класна штука
Вітаю з обновкою! Потрібний девайс
дякую ;)
це навіщо?
Цей контролер дозволяє при короткочасному торканні важеля перемикача поворотів, робить від 1-го до 16-ти мигань поворотами (програмується) самостійно, щоб інші учасники дорожнього руху бачили Ваш маневр. - інформація з сайту виробника
А простіше - один дотик до перемикача і від 1 до 16 моргань. Перемикач включати при повороті постійно вже не потрібно? Досить одного дотику?
При перебудові швидше, достатньо лише доторкнутися до подачі сигналу (але не до клацання) і відпустити — плата автоматично видасть запрограмовану кількість сигналів. Така система давно стоїть у дорожчих машинах і в Ріо, але випускаються з серпня 2013
Ясно! Мені така річ не потрібна. Звик як є.
