Як я Teyes CC2 Plus на Mazda CX-5 ставив зі штатним усилком bose

Все починалося добре, начитавшись відгуків про магнітолі teyes дляmazda CX-5 на AliExpress вирішив що потрібно брати, бо штатна буладуже стара а хотілося android auto без зміни авто.
< /
Вибір упав на Teyes Cc2 plus, так як супер підсилювач cc3 не бувпотрібен ну і різниця в 50 $ не особливо втішила. Досвід вистачилоз головою.
моя teyes

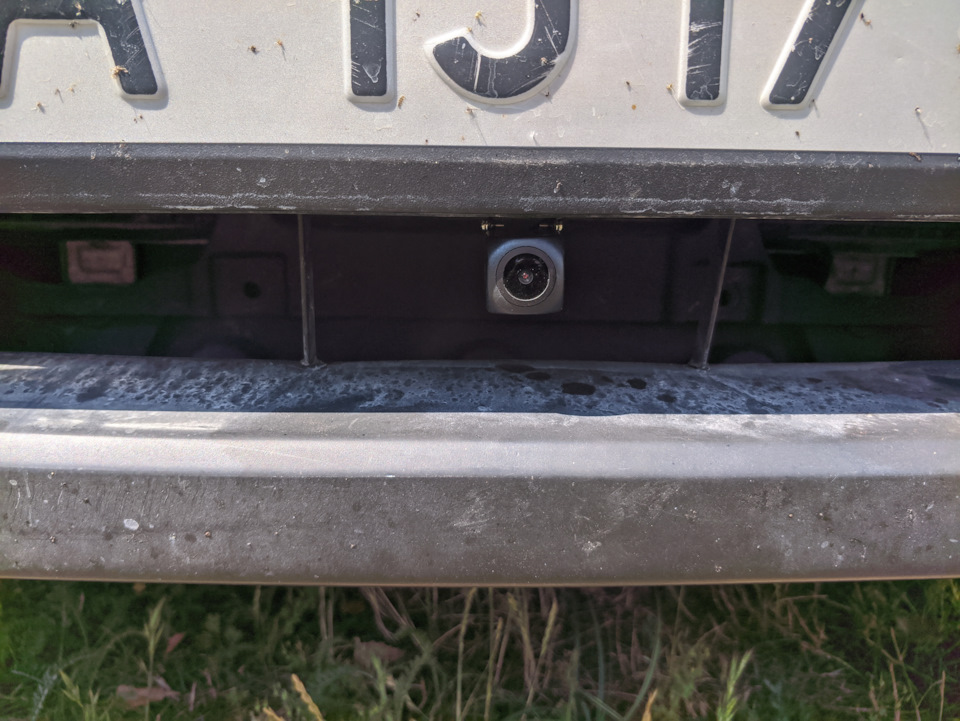

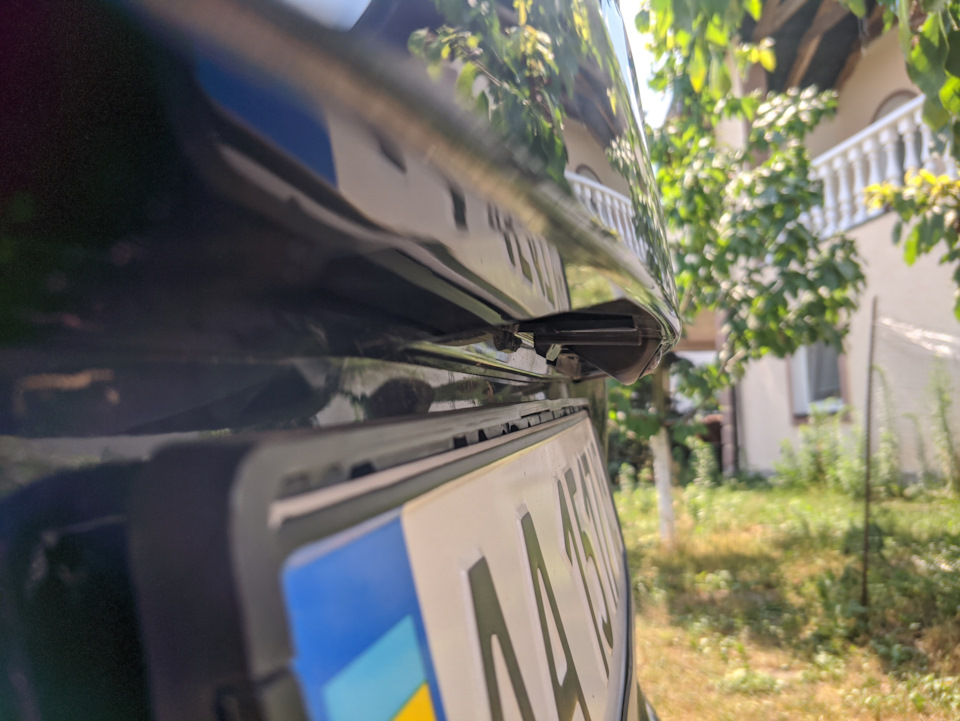

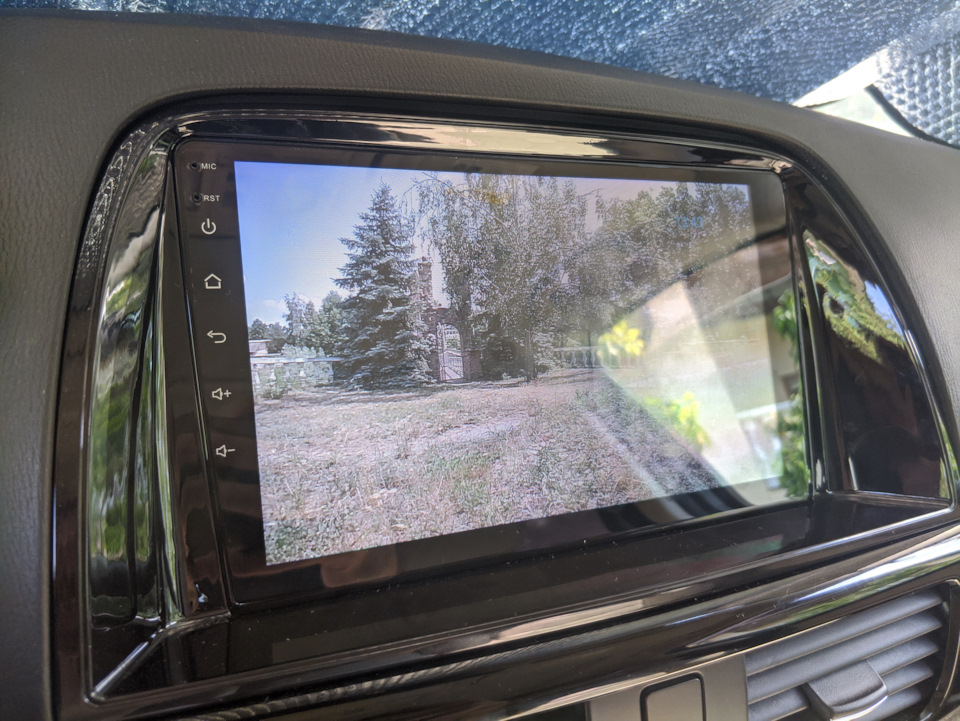

Поїхав до майстра електрика по наведенню знайомого (не повторюйтемоїх помилок)., останню закріпили під номерним знаком). Переднякамера подарункова камера зад teys sony teyes cc2 plus Приймаюмашину ввечері. Від 9 дюймового соковитого за кольорами екрану, який насправді IPS а не Qled як пишуть на Ali.Потому начинюприслухатися і чую таку ось дичину під назвою білий шум від двохпідсилювачів. .

Запитую електрика що за бабуня, на що він розводить руками ікаже: "так з усіма китайськими магнітолами". На вулиці вечоріло і явирішив розібратися з цим потом. На наступний день виявив прикол.Коли я відключав живлення підсилювача через магнітолу (щоб не чутишуму), у мене зникала картинка з камери. Це поправили з наступнимзаїздом до електрика, провід живлення з камери потрібно окремопідключати на ACC. Взагалі почав я розбиратися з проблемою цьогошуму та шукати варіанти рішення.
>
Спілкування з китайцями в WatsApp ні до чого особливо не привело, хіба що бонусом вислали опціональну кістку, де є мікрофон і слотпід цим карту + пару тюльпанів для підключення безпосередньо двохканалів))))

<
До речі, хто не в курсі у нашої магнітоли по виходах є на тюльпанилише два канали замість 4-х людських. Проблема з шумом непоодинока, ось людина її вирішувала на nissan-іhttps://megadriver.org (Xp - Simple Soft) і він при підключеннімагнітоли викручує потужність штатного підсилювача Bose намаксималку. І подолати цю проблему програмним методом (перемикатипрофілі canbus від toyota з приставкою .amp і т.Д.) поки неможливо. *опу)
Поставити фільтр звуку щоб він зарізав шум. Виявилося він ріже іякість звуку та макс. Гучність.
Поїхав до того ж електрику, поставили, з'явився ще й дзвін у лівійпищалці, шум став менше.
Поїздив ще день другий, зрозумів, що таке рішення не підходить.

Рішення №2 Робоча схема
Знайшов на сайті оголошень людину з таким же конфігом у якогосудячи з опису оголошення все працювало відмінно. Дякую Богдановіза допомогу.
Випаюємо 4 канали з магнітоли безпосередньо в тюльпани > останнійдуть одразу в шину авто на усилок Bose. Таким чином обходимопідсилювач магнітоли та залишаємо всі налаштування еквалайзера таінші активними.

Результат. Чистий звук і всі налаштування від Teyes.
Пару фоток пайки.

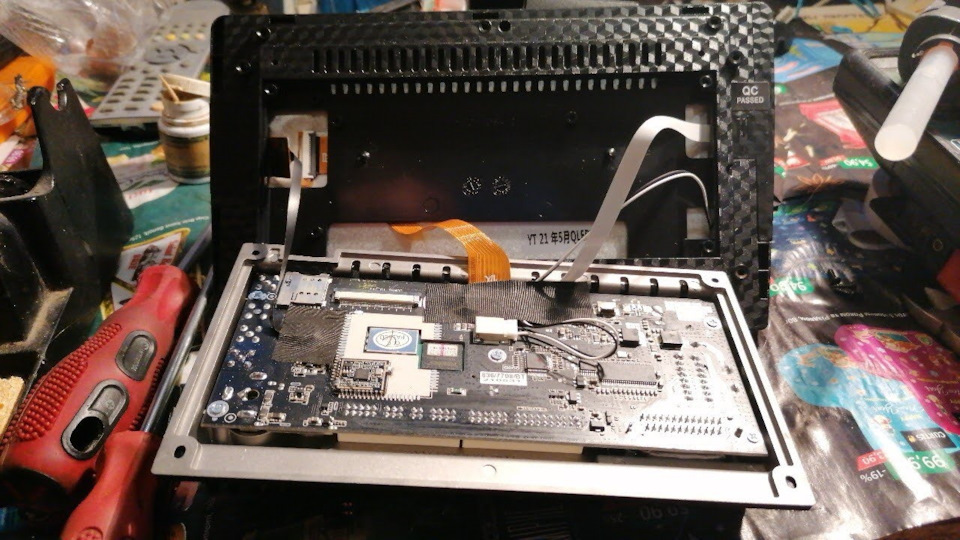

teyes розібрали
нові ревізії магнітоли трохи відрізняються за розташуванням чіпів (деякі елементи перевернуті) але ніжки з яких випоювати роз'єми всена старих місцях)
тюльпани на фішці
схема фішки mazda cx-5
тюльпани з магнітоли
схема пайки
припаялися фотографію запозичив у людини. У самого не знайшлосяфотки підсумкового складання
Заодно підключив виносний мікрофон. Штатний який у магнітолі повнегівно. І заклеїв доріжки на штатному, щоб не фонив.
подарунок від китайців, тут взяли дроти під мікрофон
І заклеїв доріжки на штатному, щоб не фонив.
подарунок від китайців, тут взяли дроти під мікрофон
І заклеїв доріжки на штатному, щоб не фонив.
подарунок від китайців, тут взяли дроти під мікрофон
