Підсвічування кнопок склопідйомників

Знімаємо карту дверей:
Для початку знімаємо срібну накладку на ручці.

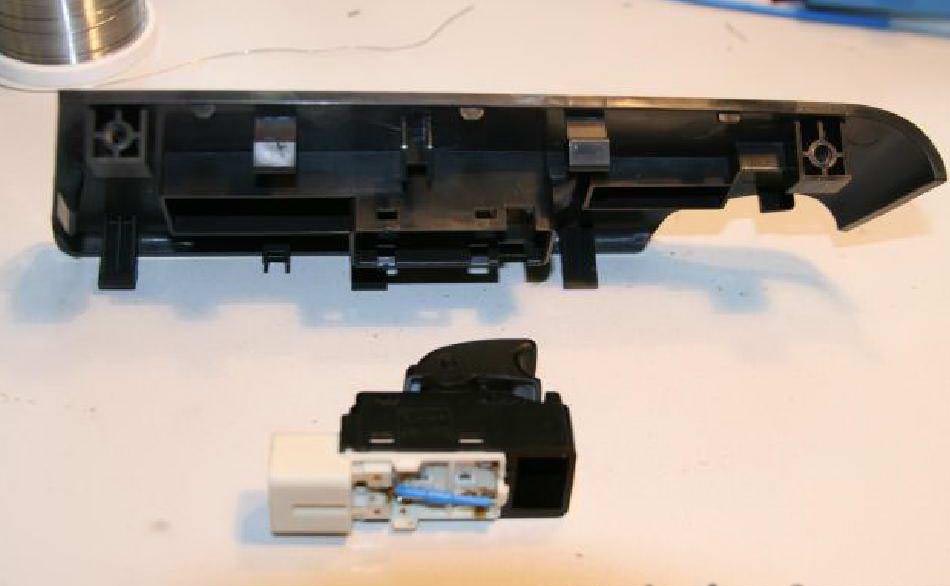

Під ручкою ховаються два гвинти, викручуємо їх. Далі нічогоскладного, все тримається на клямках, просто перед зняттямбудь-яких деталей, уважно переглядаємо, що б не повдомать ці самізасувки.Коли всі накладки зняті, просто підтягуємо карту і тягнемона себе, сама карта тримається на андапках., тягнемо карту трохивгору і на себе ... Карту знята. >

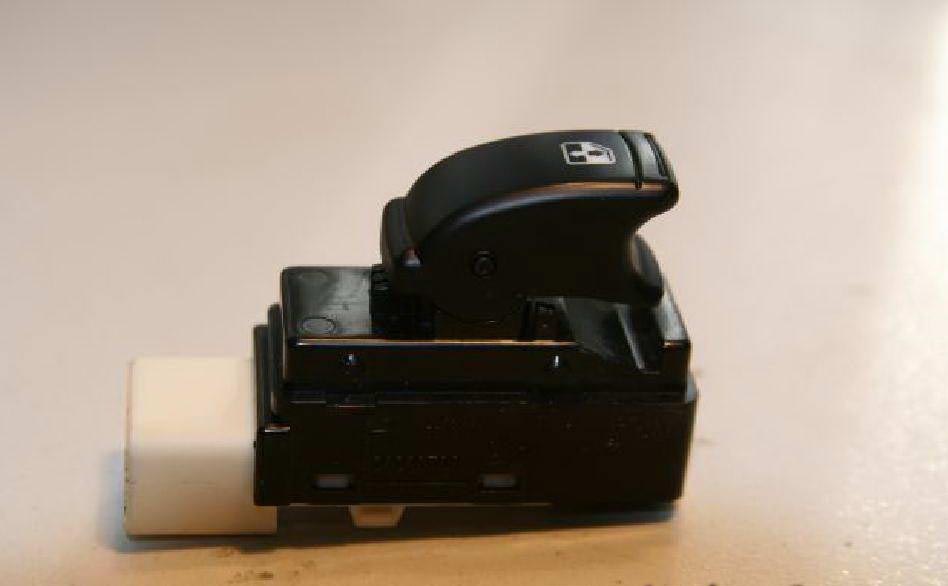

Ось кнопка у нас.

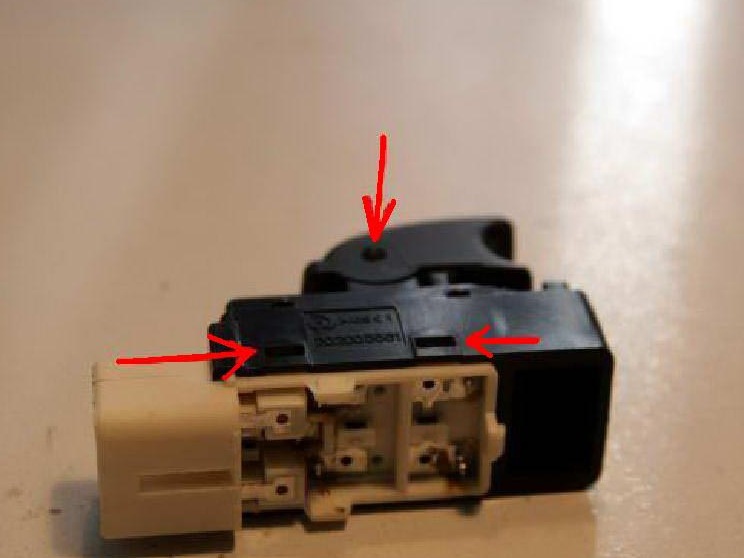

, знімаємо електричну частину з корпусу.Показано стрілочками.

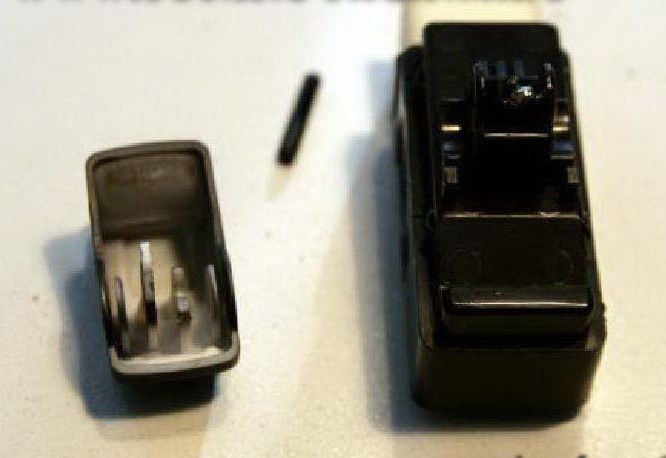

Ось що має вийти. Маленькі пружинки, не втратите їх.

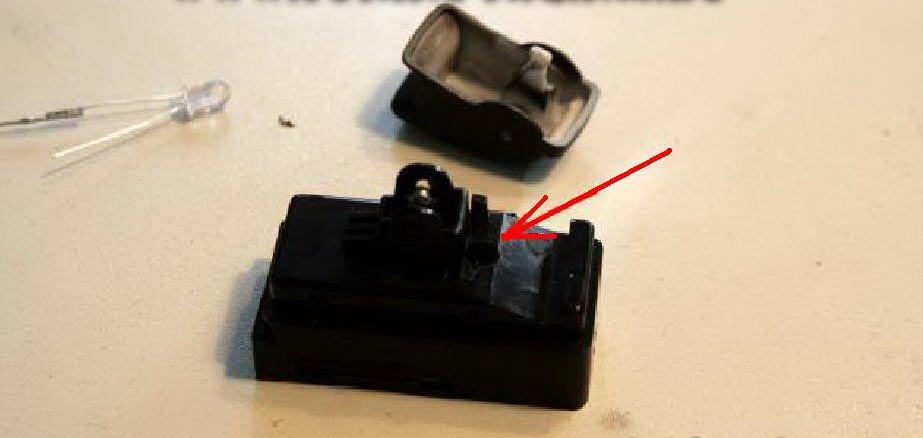

Тепер свердлимо отвір у пластиковому корпусі на горизонтальномумайданчику діаметром світлодіода. Показано стрілкою.
Вставляємо світлодіод в отвір. Як ми бачимо, світлодіод дивитьсясаме на внутрішню частину піктограми.

Тепер! УВАГА! підключаємо світлодіод саме оскільки показаномалюнку. До позитивної (плюсової) ніжки світлодіода підпаюємо опір (опір підібраний продавцем при покупці світлодіодів) і припаюємоіншу його частину на центральну пелюсток. Показано стрілочкою зізнаком (+) Мінусову ніжку світлодіода підпаюємо до майданчикапоказаної стрілочкою зі знаком (-)

Підпіюватися ТІЛЬКИ до цих майданчиків так як "істинна маса"знаходиться саме на майданчику показаному знаком (-)

> Опір я одягнув у термо-кембрик ось так ось вийшло. Збираємо взворотному порядку. Тепер проробляємо те саме з водійськимидверима. Виняток становить тільки те, що кнопка у нас будездвоєна.

Підпаюємося до контактних майданчиків, знову ж таки строго помалюнку, не плутаючи плюси та мінуси.

>

Збираємо все назад і насолоджуємося результатом.
