Дякую XPoMa за знайдену мені схему!
При установці БК на 83 (“високу”) панель
< /p>
слід підключити
відповідних проводів для отримання сигналів з ДУТ, ДСА та СРТзгідно існуючої
технічної документації на електроустаткування автомобіля.
/>
Від'єднайте білу ( 13-ти клемну ) колодку від комбінаціїприладів.

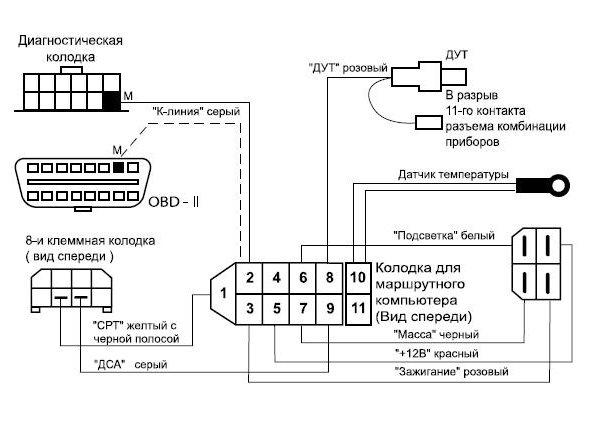

Далі підключіть БК відповідно до рис.

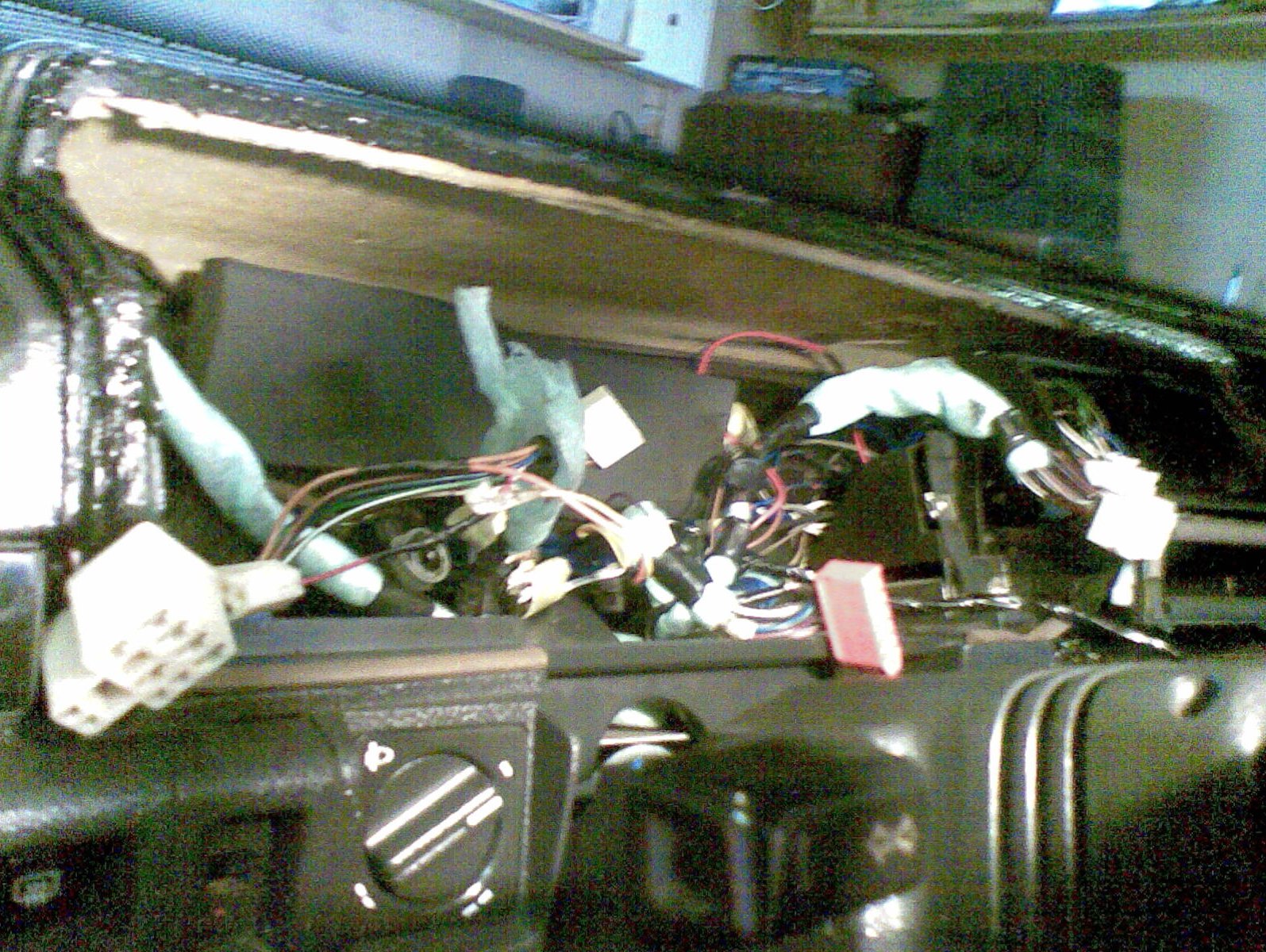

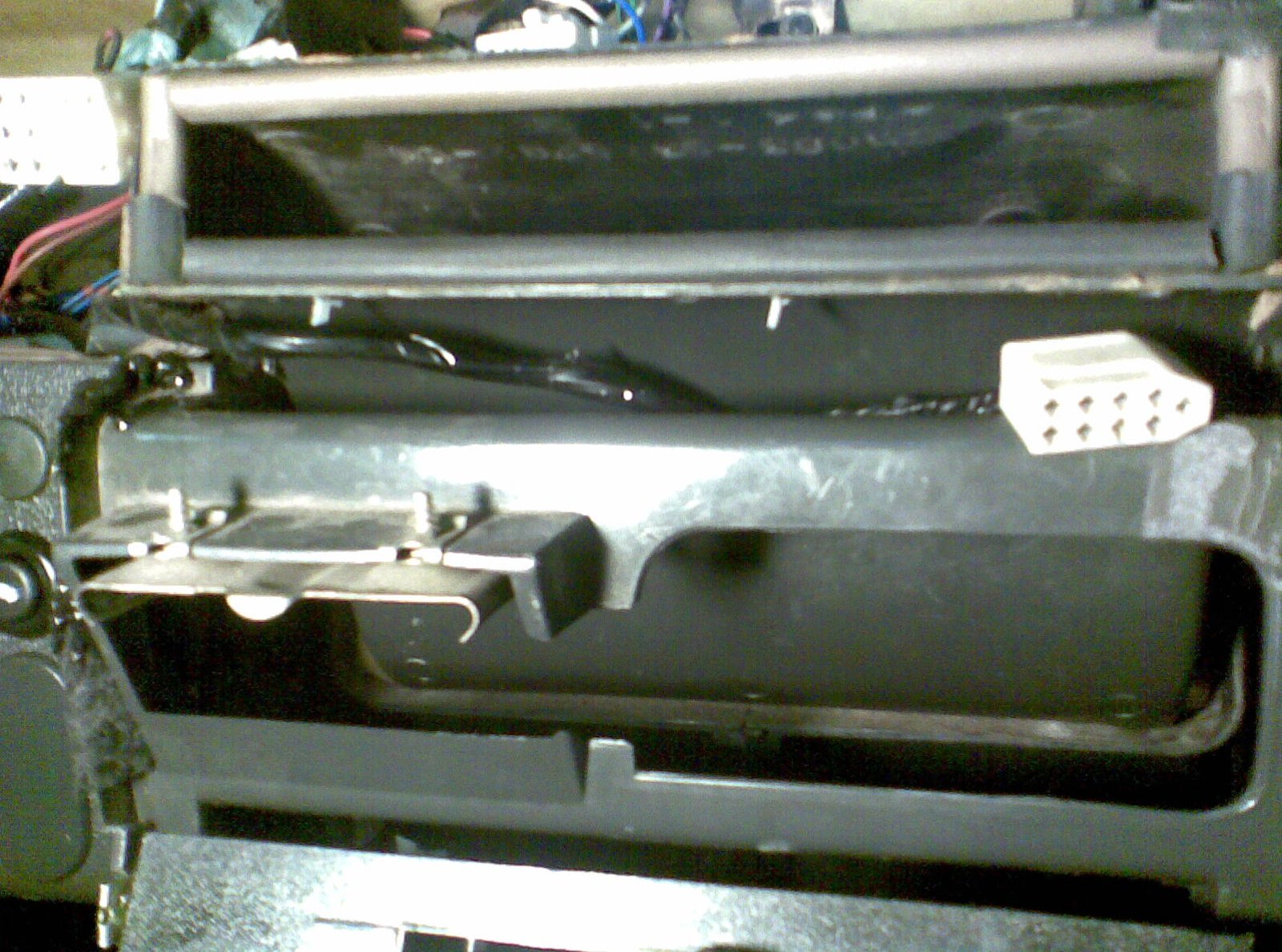

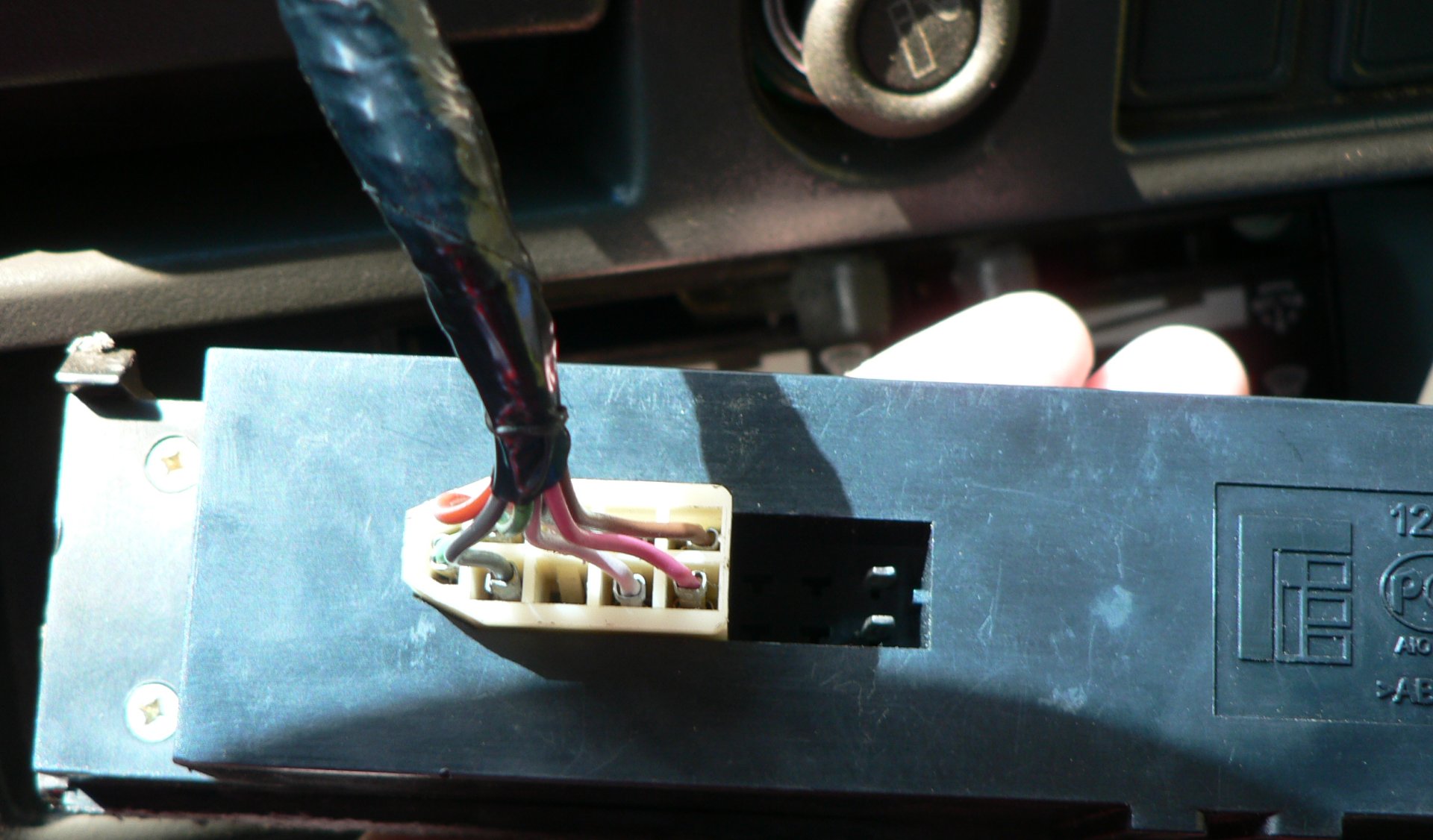

4-х клемна колодка знаходиться всередині консолі в районі гніздаавтомагнітоли.
8-та клемна колодка знаходиться поряд з діагностичною колодкою.
/>
1. Сигнал витрати палива (сРТ)
2. К — лінія
3. Запалювання
4. Резервний
< 5. + 12В
6. Підсвічування
7. Маса
8. Датчик рівня палива (дУТ)
9. Датчик швидкості (дСА)
10. Датчик температури
11. Датчик температуриЗапчастини на фото:234300
Коментарі10
а я, млинець, кудись цю фішку 4-контактну у себе справ... просто взяв і засунув глибше. Щас БК подарували, а фішку знайти не можу(((
А чому бк із синім підсвічуванням не купив. Зелений колір не в тему на тлі загального освітлення.
він попався мені на кулі
Кулі мало не буває!
Добрий день! Прошу допомоги! Де знайти 8-ми клемну колодку з контактами дса-9 і срт-1?
не знайду СРТ! може від самого інжектора його можна знайти чи як?
розшифруй СРТ ?8 клемна колодка на схемі підписана буквою (Б)vedona.ru/2013/04/shema-e…aniya-vaz-2109-inzhektor/
як працює?
Трішки миттєва витрата палива піз.іт, а так все влаштовує!
все чудово вийшло))) як там і був!
