Всім привіт! Всі ніяк не доходять руки щось написати. Сказати, щобагато якихось доробок зроблено по машині, то ні. Так… Подрібницях. Як писав раніше у своїх старих темах, намагавсяпідключити так званий "скандинавський пакет", де передбаченовключення габаритів і ближнього світла при запуску двигуна.

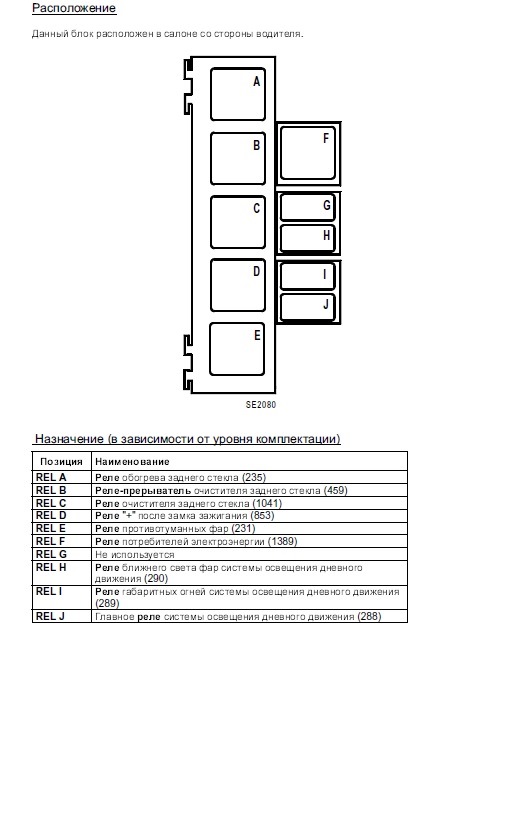

Вийнявши зелену заглушку з роз'єму "I", я вставляв туди релюшку, які у мене валяються без діла від Nissan і Toyota, але я не звернувуваги на той факт, що релюшки ті трохи відрізняються від тих, щомені необхідні коли вставляв я ті япономатерні релюшки, то в менепри запуску не включався ближній, а тільки габарити, але помітив ятой неприємний факт, що габарити включалися тільки при включеномузапалюванні. Художньої школи я не міг включити габарити, позначившисвоє місце розташування. H", "I" та "J". Вийнявши перед цим зеленузаглушку-перемичку з роз'єму "I".

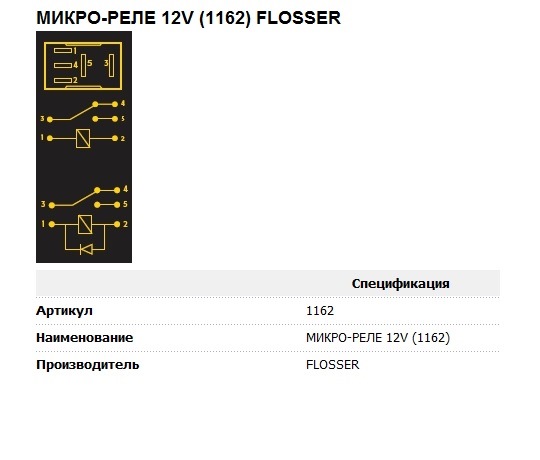

Були використані в результаті релюшки Flosser 1162 (12V 15/25A) зтакою розпинкою контактів:
У даному варіанті контакт 3 перемикається меду 4 і 5. Тобто. Зазамовчуванням він замкнутий на 4, а в момент спрацьовуванняперемикається на 5. У япономатерних релюшках контакт 4 буввідсутній. Тобто. При вставленому реле не було контакту ні з чим.Як результат при включенні запалення включаються фари, підсвічування панелі приладів та задні габарити. При включеннігабаритів на підрульовому перемикачі фари вимикаються та світятьсялише габаритні вогні по колу. Ну і все інше як і раніше.
Коментарі20
Підкажіть які контакти замикає заглушка I
Млинець хотів собі теж так зробити, але в мене чомусь тільки одна колодка ABCDE, а колодки FGHIJ взагалі там і не пахне(((
А уважно шукав? Ато якось дивно. В елнктричних схемах навіть не зображено варіант машини без цієї колодки.
Тут недавно хтось писав що у нього аж 3 ряди колодок (!) Такий варіант бачив? Він до речі теж начебто за тобою повторював з цим ДХО. А я спочатку по магазинах ходив релюшки ті маленькі шукав, а потім засунув голову під торпеду , Побачив що їх просто ...
слухай а де хоч приблизно шукати блок із реле? де блок комфорту знаю, як залізти подивитися?
так блок комфорту це і є блок із реле. Заліз під кермо в районі правого коліна. там все побачиш.
так я, коли намагався Ц/З відключити витягував чорний блок до нього два штекери підходить у мене в блозі фотки є, а блоку з реле не бачив, треба уважніше подивитися.
коротше, прикупив сьогодні три штуки реле., маде ін скандинавія, за параметрами точно таке як зазначено у тебе, прирулив у гараж, на зігнувшись в три смерті знайшов колодку реле, був дуже здивований коли побачив тільки одну планку реле. Ні другий ні ...
А у мене взагалі тільки колодка ABC до місць DE навіть проводка не приходить, хоча вони є. А колодки FGHIJ взагалі і близько немає!
Вчора колупав Toyota Picnic, так там багато таких релюшок. Думаю розбірку з carinaE, Picnic, Avensis знайти зовсім не складно.
молодці, завтра теж перевирю та поїду за реле. Вже один раз забувся вимкнути ближній.
Дуже корисну роботу проробив. Цікаво, а після 2008 р. таке додавання релюшок прокотить що завжди загорявся ближній?!
а чого ні? Думаю прокотить.
Підскажи, а чи є якісь аналоги цієї німецької п'ятиконтактної мікро релюшки?
так неміряно. Я просто hgbitk на ринок і показав свою ніссанівську релюшку і сказав, що треба типу такий але на 5 контактів. І все. ну і не менше 20А
Знайшов! Автоваз 98.3747 реле електромагнітне 12V 20 A, автомобільного застосування (ралд 983747) 5-контактне. Ціна 46 р. (1 euro !)
схоже. Але я не довіряв би вазовському. Тому і взяв німецьке.
У нас на жаль ніде немає таких німецьких реле, доведеться розглянути варіант з нашими... Робить Калуга(оборонка!).paveon.ru/product_info.php?products_id=34646
Вставив всі 3 релюшки однакові. Я купив 3 штуки за 100грн. На літо просто вийму з роз'єму I і поставлю заглушку як було раніше, а 2 решту залишу.
Значить, просто вставити три реле і все працюватиме? А як влітку, коли не потрібно буде ближній за містом? Як відключати ближній?
