Як уже повідомлялося тут, моя SIMBA має FULL збіркуExpression, що має на увазі під собою, окрім "клімату" ще й"Audio-підготовку" з підрульовим керуванням і JBL-акустикою, доречі "джойстик" — прикольна штучка, до якої дуже скоро звикаєш.Єдина ложка дьогтю, моя CD-магнітола TunerList > читає тількиCD, ну і радіо ... Тому природно рулить трансмітер, з усіманедоліками властивими даним девайсам ... І знову ж трансмітер іJBL, навіть мені, поверхово плаває в аудіофільських справах -персонажу, здається досить несумісними речами ... Вихід бувзнайдений давно - емулятор CD-ченджера, ця приблуда прикидаєтьсяченджером і дозволяє прослуховувати MP3 та інші формати з "флешки"microCD-карти, більше того, нарешті з'являється жаданий AUX ...
Також слід зауважити, що звук з CD-ченджера на магнітолу TunerListпередається за допомогою цифрового інтерфейсу S/PDIF. Особливо дляRenault — вай-вай-вай… Відразу приходять думки про покупкунової магнітоли. Але я не прихильник легких рішень, до того жстарий радіоаматор, тому "погляд був кинутий" у бік саморобнихдевайсів. На MegaDriver.org знайшлося і готове рішення, але щось умене із цією схемою не задалося. Справа в тому, що схему на Мега8, за наведеним вище посиланням, я так і незапустив, ну незнаю може "криворукість" завадила ... Як би то не було, цей досвід мені всеодно став у пригоді, принаймні прийшло поняття, як це всепрацює.
Значить емулятор "прикидається" CD-ченджером, активуючи S/PDIF-вхідмагнітоли, далі, за допомогою АЦП перетворюємо звичайний аналоговийсигнал на "цифру", і подаємо його на вхід магнітоли. Тим самим, унас з'являється AUX-вхід. Що ж, якщо з першою схемою не вдалося, тозапустилася схема від "оригіналу" на мікроконтролері PIC16F688 -tlcdcemu .sourceforge.net. Яка, як і належить активує SPDIF-вхідмагнітоли, і дозволять "підрульовим" керувати гучністю. Трекиприродно не перемикає…

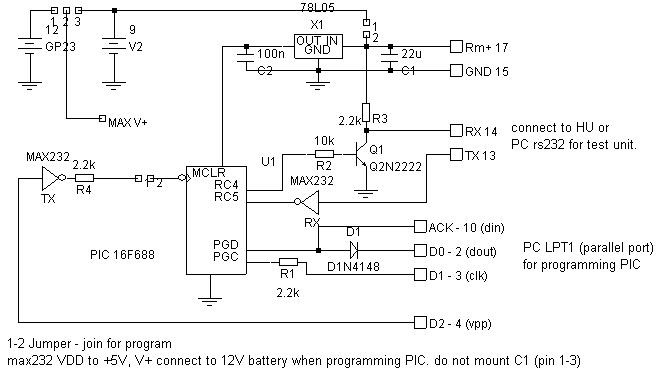

схема девайсу

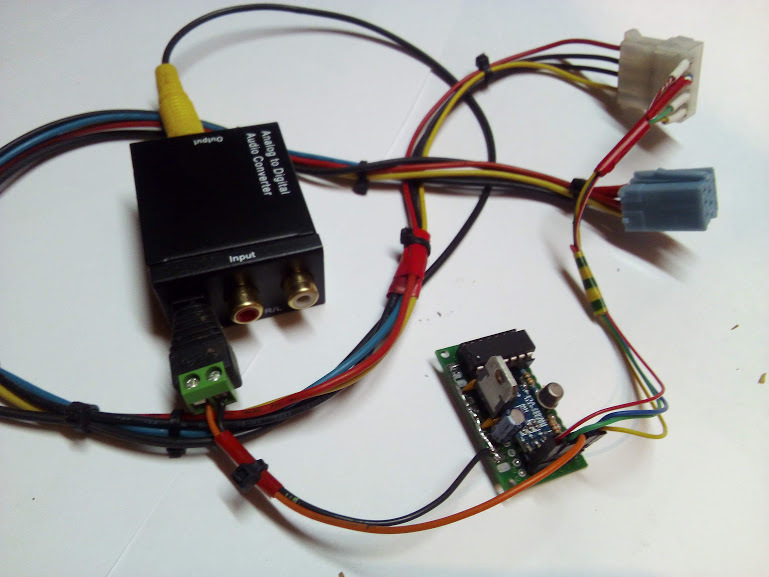

робочий макет

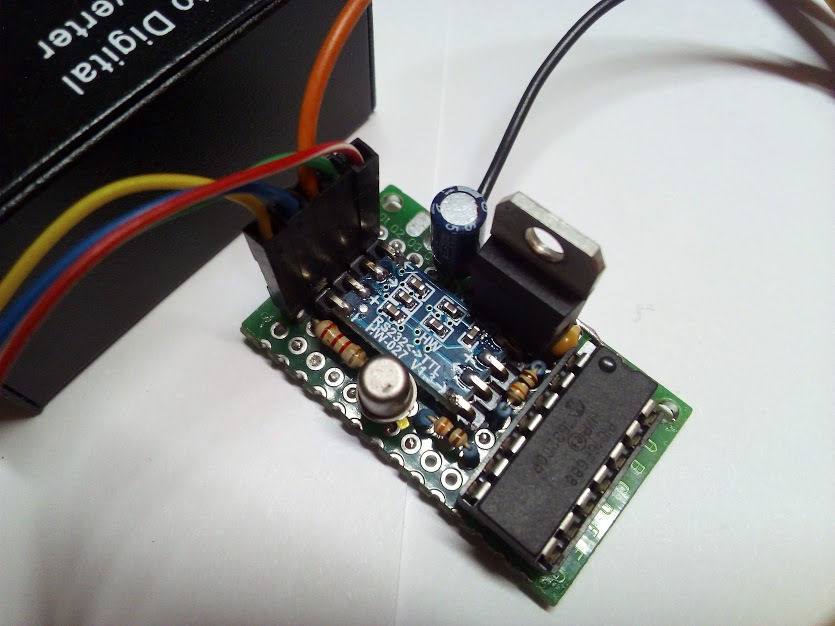

сам емулятор
Коментарі10
Цікаво а якщо знайти реалізацію АЦП spdif з блютуз? Щоб музику з телефону можна було відразу, управління треками буде чи ні?
Думаю навряд чи, на штатній магнітолі тільки керування гучністю
Та треки і не треба, просто щоб телефон через аукс грав і все. АЦП думаю такий же як у вас з алі замовити. Подрульове є (лагуна 2ф1).
Сьогодні покурив схему магнітоли, як виявилося емулятор можна і не робити, треба перерізати дві доріжки на платі і поставити одну перемичку. Сенс у тому що переключити введення SPDIF від cd-диска на введення від cd-ченджера. моїм АЦП на ура, природно...
CD втрачати теж не хочеться. Скиньте фотку що де різати, може кому знадобиться.
Та я пізніше піст зроблю
Пізніше це коли ?) Я прикупив на Меган 2 кармінат магнітолу і в ній немає аукса. Я б замість cd встромив spdif.
Спасибі велике. Може підкажеш, є тюнер лист з рідним чейнджером, якщо я роз'їду ці 2 дроти і підключу ацп замість чейнджера на аудіо вхід магнітоли, то за ідеєю при влученні чейнджера буде грати аукс замість нього?
Думаю так. Природно перемикати треки не будете, тільки регулювання гучності. А який АЦП думаєш застосувати? І чи є підрульове управління?
Привіт. Підкажи будь-ласка до яких пін синього роз'єму підключив цифровий вихід музики з цап?
