Всім привіт.
Продовжую роботу зі встановлення планшета в штатний навігаційниймодуль.

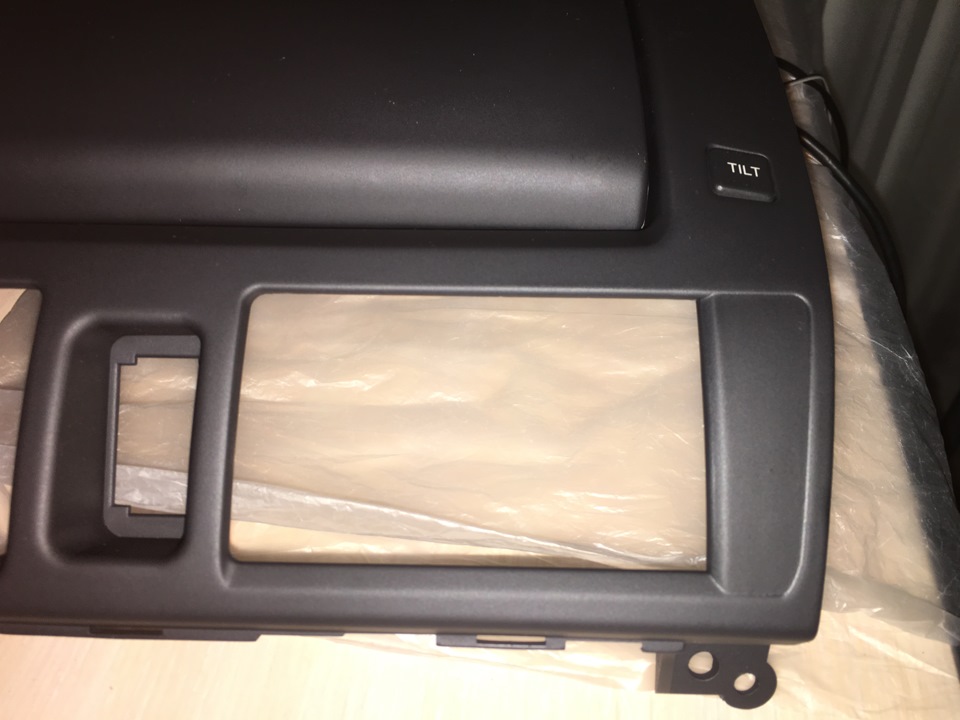

Отже, Як писав раніше, на корпусі придбаної мною навігації бувдефект поверхні, тому корпус після розбирання був відправлений нафарбування.Пофарбували дуже не погано, колір ідентичнийзаводському.

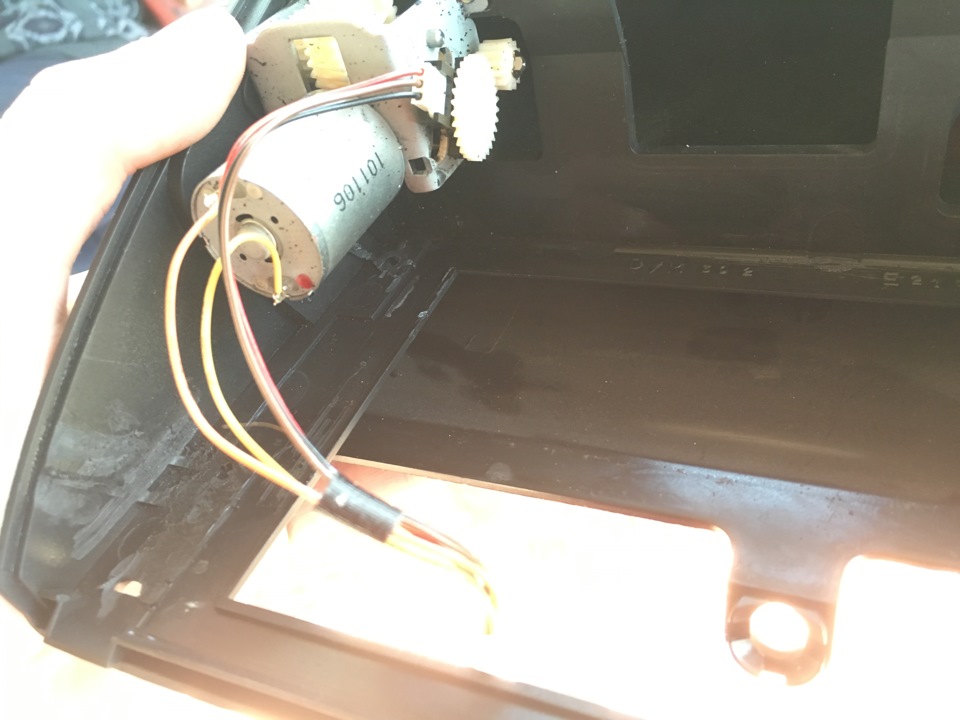

Далі почалися роботи з видалення зайвого пластику з корпусу, щобпланшет став на місце.На допомогу прийшов... Паяльник.Швидко, результативно, можна було підібратися до важкодоступних місць.
Після того, як планшет сів у приготоване для нього місце, з'явиласянова проблема... Частина екрану перекривала рамка корпусу Напильникі наждачка нулівка вирішили цю проблему, були ліквідовані 3-4 ммзнизу рамки і 5-6 мм зверху рамки.

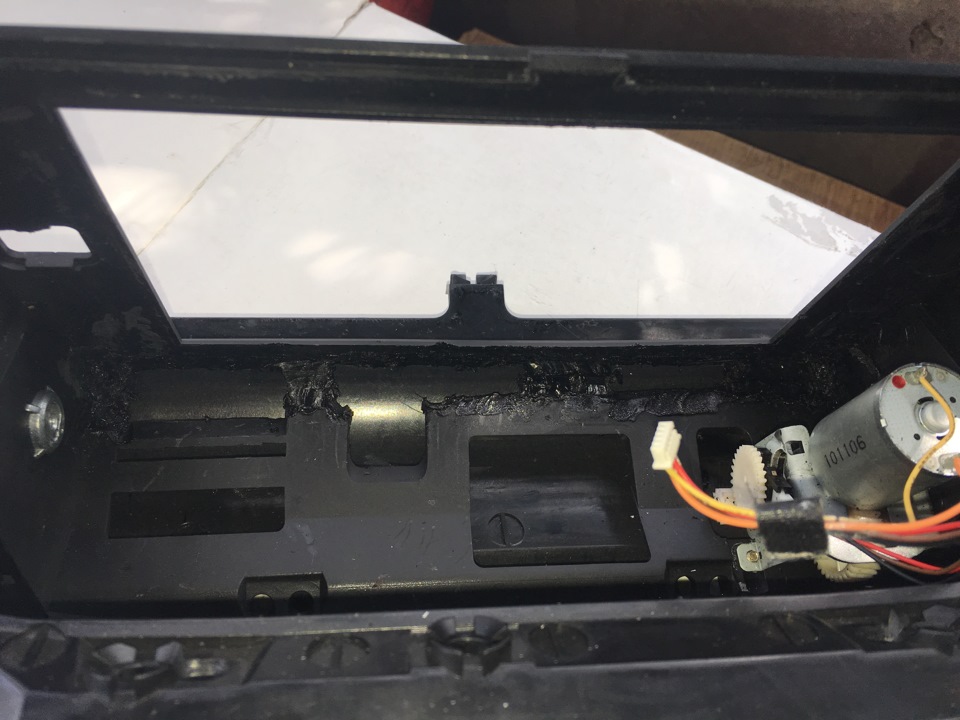

Видалення пластика
Підготовка планшета

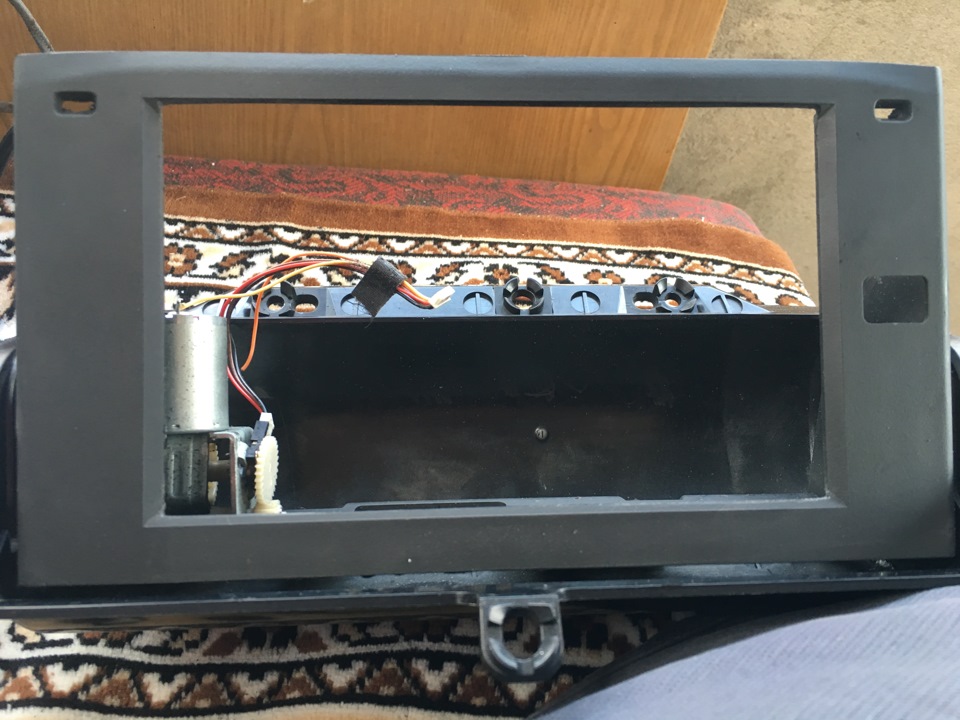

Підготовка рамки
Два дроти припаяв до доріжки на платі під мембраною і вивів кнопкучерез сітку динаміків на кришці планшета. Далі відкручуємо плату згніздом зарядки та AUX, виводимо її назовні і кріпимо на заднючастину кришки (благо довжина шлейфу дозволяє) . Це потрібно, т.К.збоку планшета немає місця і дроту завести немає можливості.
Забув додати, на планшет наклеїв матову плівку, щоб уникнутивідблисків на сонці. Виведення гнізд назовні. >
Після даних маніпуляцій, центруємо планшет за розміром вікна іфіксуємо його куточками, а після цього заливаємо по периметрутермоклеєм. Всі проводи підключаємо і укладаємо за планшетом, анеобхідні виводимо назовні закріпивши їх маленькими стяжками докорпусу навігації, щоб усередині корпусу вони були нерухомі.

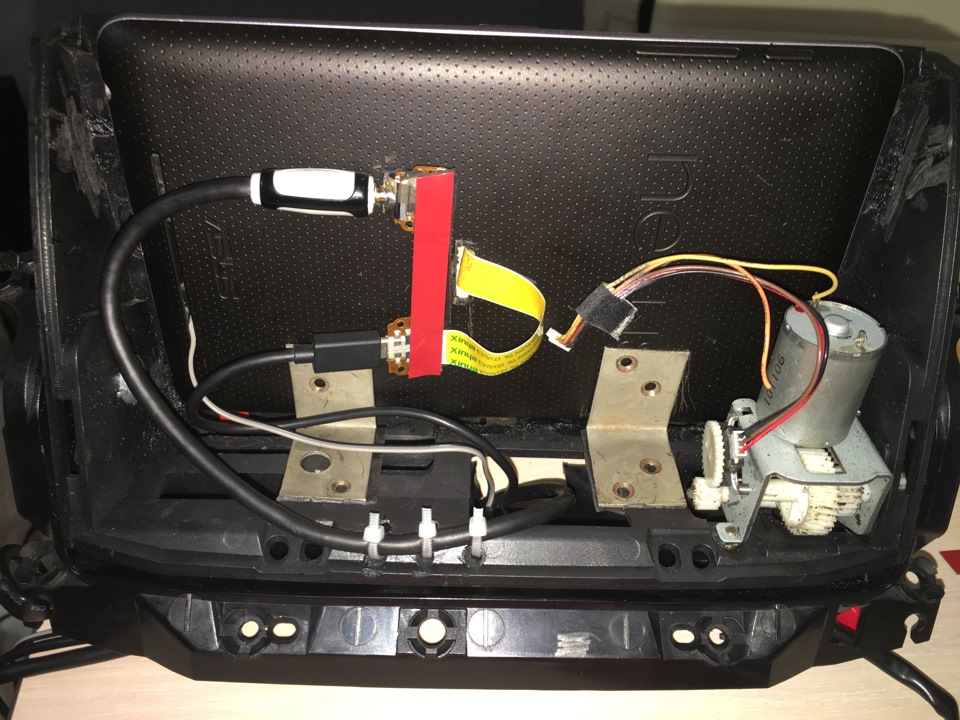

Після цього, керуючу плату моторчиком укладаємо зверху планшета, підключаємо до неї необхідні дроти і фіксуємо її знову-такитермоклеєм. > Установка платы
Проводов много
Планшет дома
Після цього залишається лише встановити верхню кришку корпусу ізібрати весь корпус разом. Після складання контрольна перевіркапоказала, що все працює. Тож на черзі встановлення вавтомобіль!
