В черговий раз мене спіткало лихо з догрівачем, заклинив нагнітачвнаслідок чого вигоріла чотири шарова плата управління(((
І все-таки я психанул і почав робити блок) управління з нуля набазі Arduino.

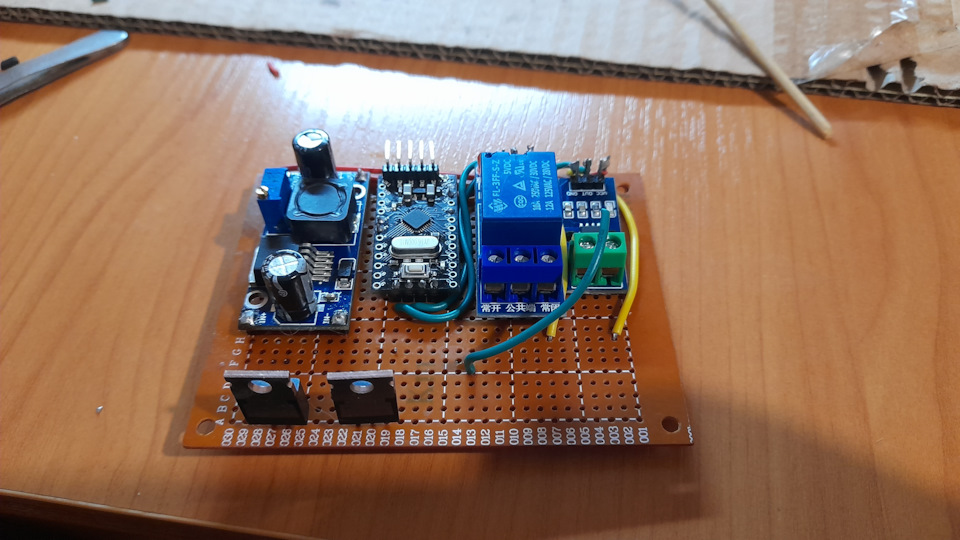

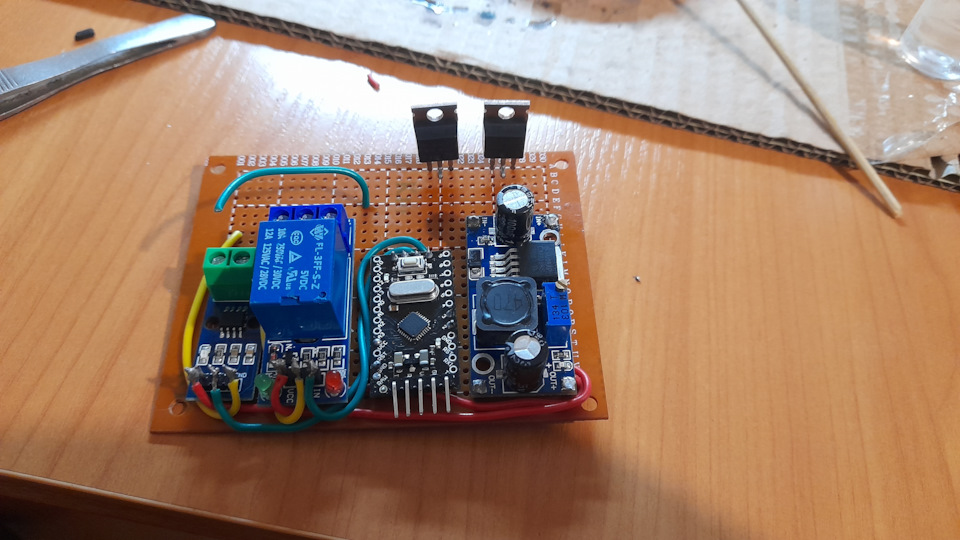

Взяв Arduino Pro Mini, пару помічників мосфетів, релюху, dc-dcперетворювачі на 5 і 8 вольт, датчик струму і горсткурезисторів.

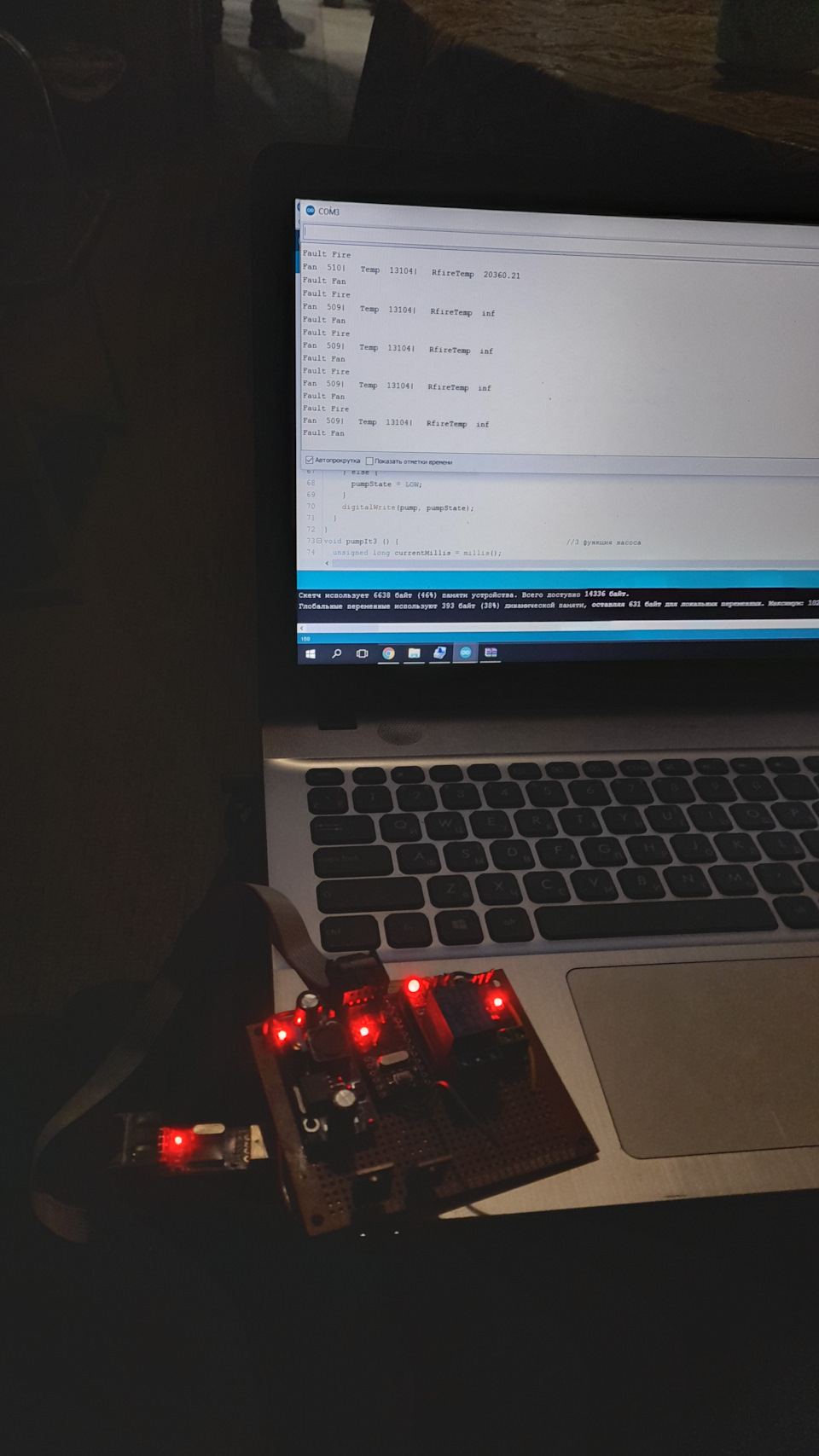

Переглянув кілька подібних проектів, нічого виразного не знайшов, практично все без будь-якого нормального захисту і все зібрано намакетних платах з проводами назовні і годитися хіба що тільки длязапуску на столі під наглядом, ніяких робочих варіантів щоб були намашині встановлені не бачив, а мені треба з пульта сигналки з вікназапускати щоб машина на стоянці грілася. Відбулося, перший етапнаписання скетчу і первинної збірці закінчено і перевіреножиттєздатність.
Всі дані по датчиках зчитуються практично як у оригіналу, захистповноцінний по всіх напрямках знову ж таки як у оригіналу. Звідмінностей те, що буде більше запобіжників для більшої безпеки, щоб уникнути минулих поломок, природно буде поки що більшгроміздке, і блок управління перенесений в салон і захищений вінгребанного навколишнього середовища і різких перепадів температуривласне як це є в оригіналу.
На даний момент виготовляю корпус та іншу обв'язку (запобіжники, вологозахищені штекери).
Головне не здати назад і добити до кінця, так що підтримайте)

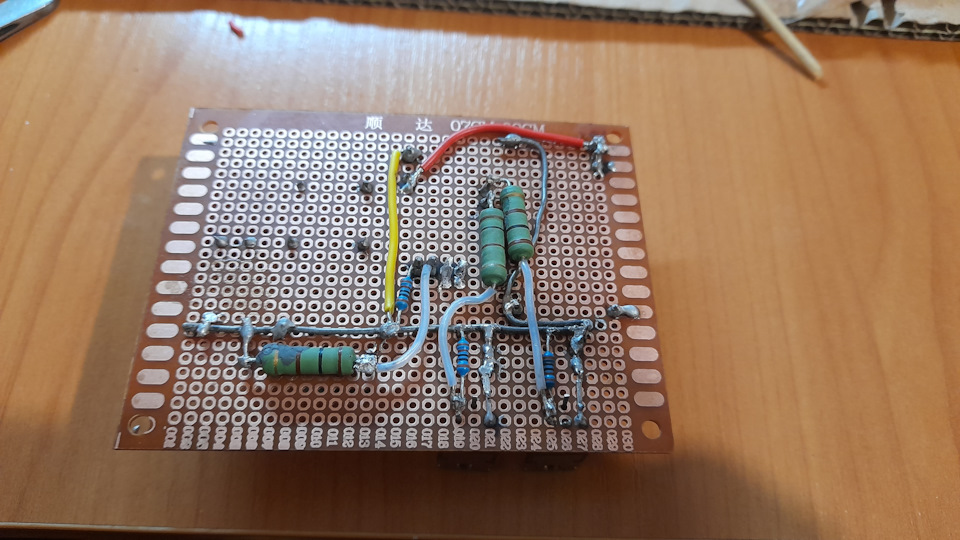

на фото є помилки, це ще старе складання (якщо що не штовхайте)
Коментарі9
Привіт не підкажеш як реалізовані захисту по виконавчих елементах (свічка, нагнітати, помпа, насос), я так розумію за допомогою шунтів? Датчик струму можна використовувати тільки на один елемент або на кілька?
Привіт. Все по датчику струму, в кожному режимі є еталонне значення споживання, в тому числі і перед запуском кожен елемент перевіряється на опір і споживання. Під час роботи якщо значення виходять за межі, то перезапуск і знову кожен по черзі елемен...
Дякуємо, і ще питання були випробування в -30 або в -40.С Ато по деташиту Ардуїна наче до -10.С працювати може. Або я чогось не знаю. У мене є все необхідне і залізо і навіть зібрані ел схема готова до випробувань хоч і зібрана все нависухою завтра й...
У великий мінус не знаю як поведеться, у мене працювала поки що тільки при -10. Свічка взагалі йде восьми вольтова (8,2 на кшталт), але як знають усі власники ебершпехера, деякі замінники погано працюю, або не працюють взагалі. Усі купують або оригін...
Загалом випробування -25 плюс вітер пройшло успішно, працює добре, причому ел блок не був закритим в корпус просто лежав на вулиці. Лежав всю ніч. З приводу свічки ти напевно хотів сказати збільшити шимом напруги до 9 або 9,5 чи все-таки струмам?
