Всім добра!

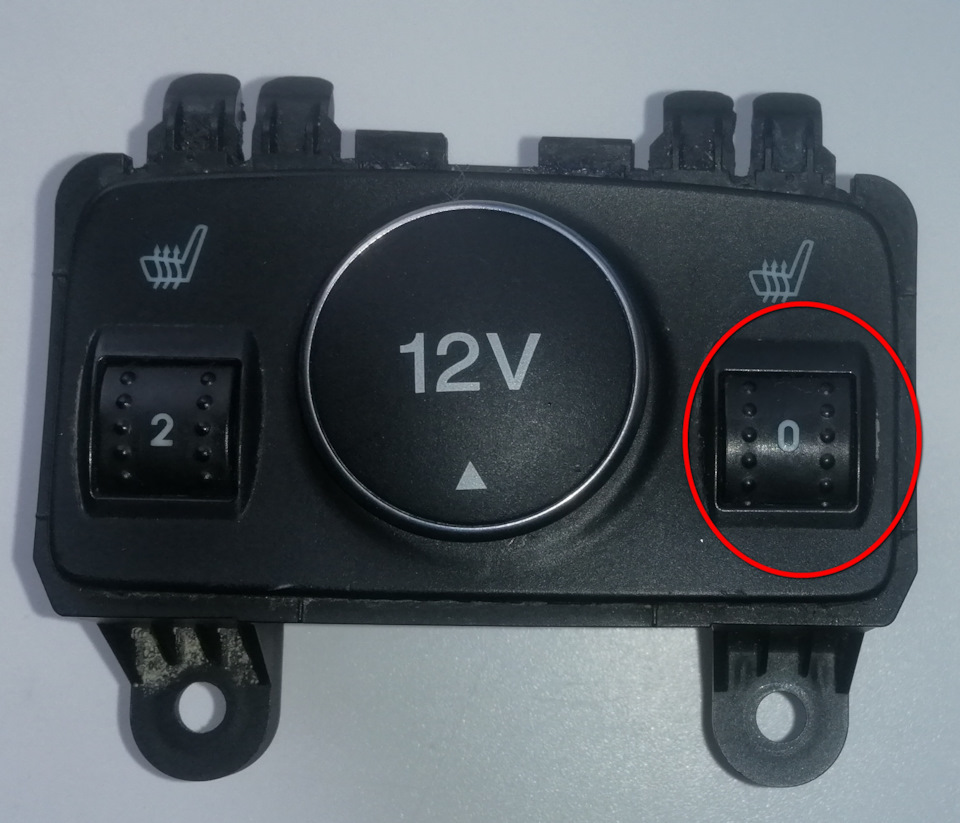

З моменту покупки авто помітив, що в нічний час на блоці підігрівупередніх сидінь іконка пасажира не світиться Та й прикурювач теж непрацював (хоча в підлокітнику все ОК)

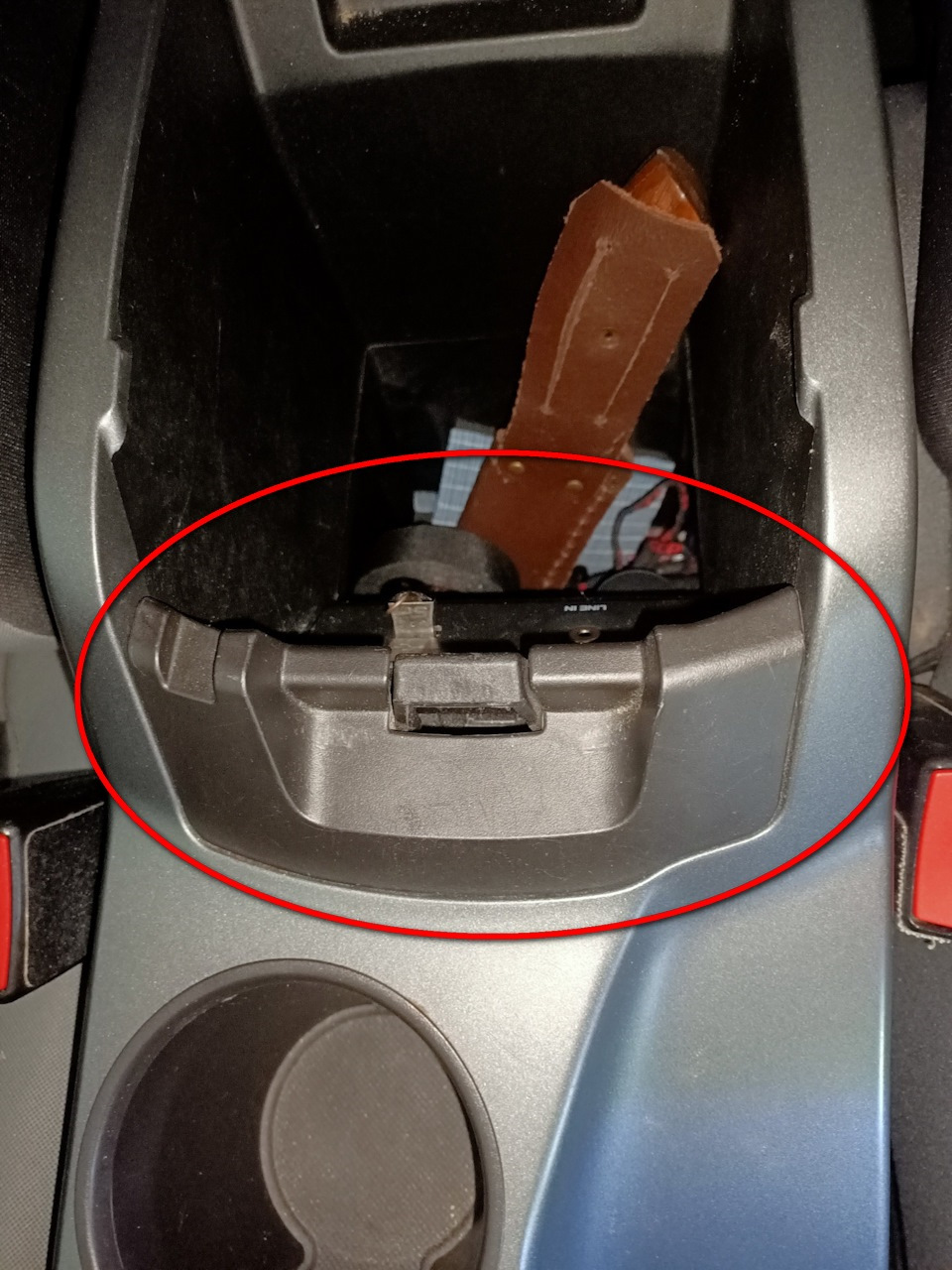

Блок управління підігрівом на центральній консолі. Розібратиконсоль? 1. Йдемо до підлокітника. Знімемо накладку в районі замкупідлокітника (вона просто на клямках).

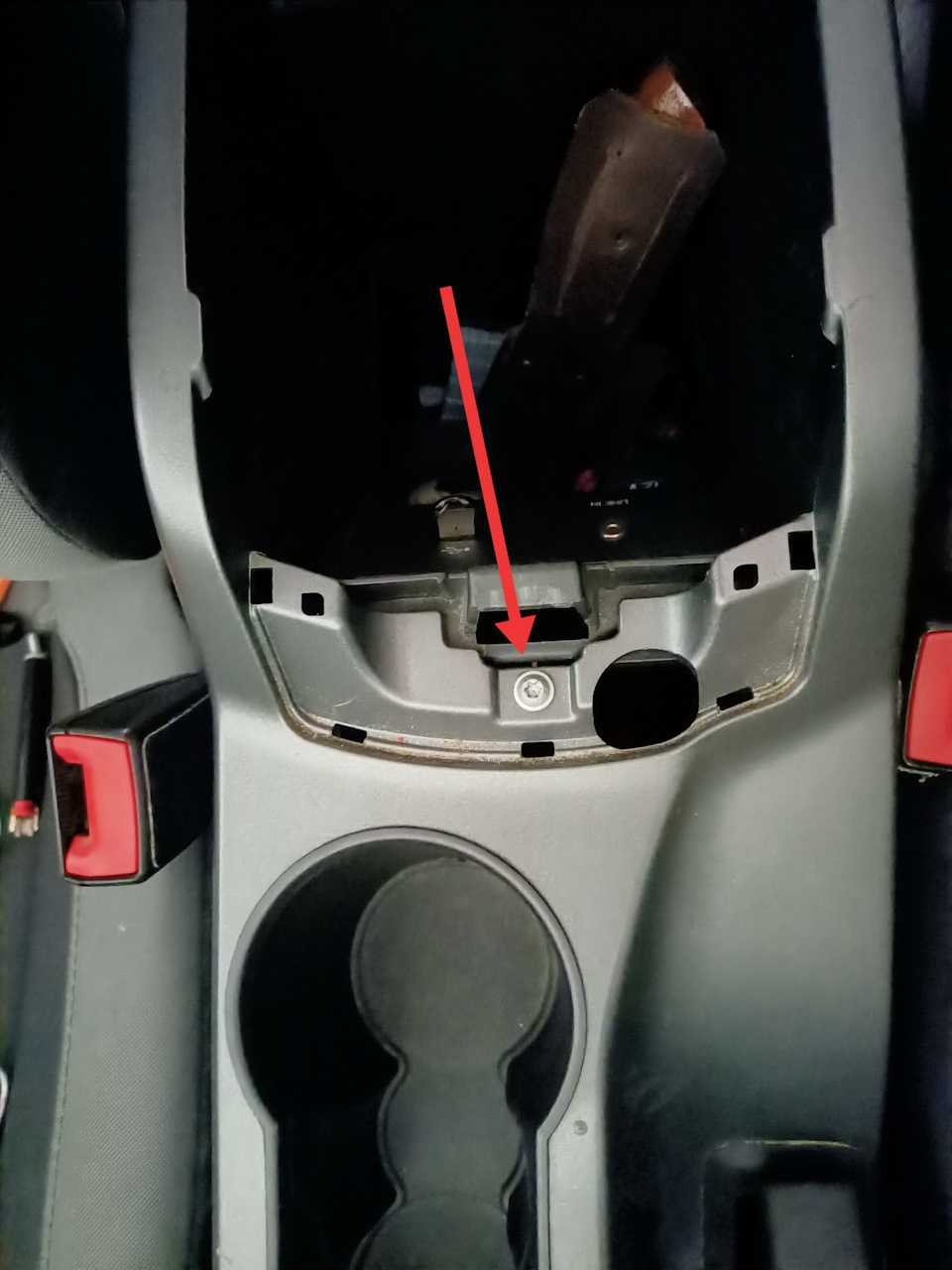

Далі треба викрутити один болт TORX 25
>
2. Йдемо до КПП

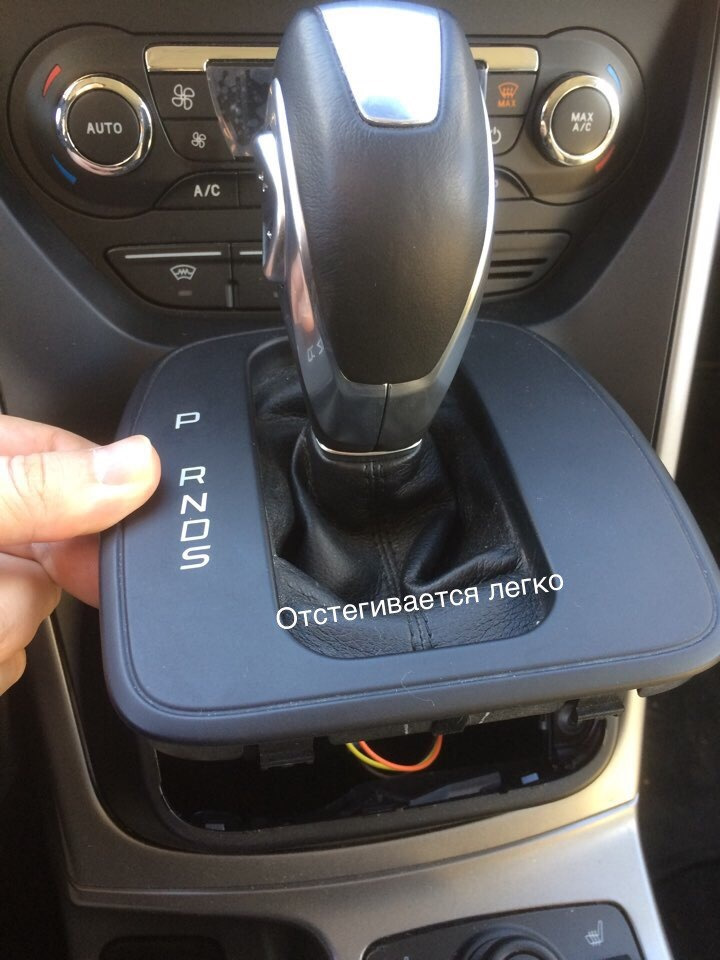

Пластиковими лопатками підтягуємо накладку КПП
Викруткою колупати — можуть залишитися сліди
Під нею знаходимо два болти TORX 25. Відкручуємо
Два болти TORX 25, я брав коротку викрутку
3. Ручник
У районі ручника треба підняти напівгумовий виріб "загушку" дляручника.
Щоб зняти повністю, треба ручник трохи підняти.
Тут була накладка… 4. Маніпуляції
Все готово, щоб зрушити центральний тунель.
Починаючи від підлокітника, треба акуратно піднімати його вгору! Для тих, у кого Ambient підсвічування підсклянників:коли тунельвиявиться вільним від пазів, необхідно відключити контактпідсвічування. Найкраще це зробити з боку пасажира.
Саме складне — це звільнити пази, що знаходяться під КПП, аджеконтакти підігріву сидіння та прикурювача Вам не дадуть такоїможливості. Потрібно знайти таке становище. Коли пази вийдуть з-підКПП і можна відключати блок.
Відмітив з'єднання де підключається Ambient підсвічуванняпідсклянників. Заодно його part номер
Три з'єднання:крісло водія - прикурювач - пасажирське крісло
І ось у Вас в руках центральний тунель. Але це ще не все.Величезний привіт ЕнжІнЕрам FORD за те, що маленький блок потрібноміняти розібравши таку кількість деталей. Адже можна було просто накліпсах зробити.
5. Знімаємо блок підігріву.
Перевернувши тунель, ми бачимо що блок тримають підсклянники! Намтреба відкрутити їх 4-ма болтами TORX 25
Два болта підсклянників з боку блоку підігріву
І два болти з боку підлокітника
Процедура не дуже приємна, купа кліпс, які тримають їх. Незабувайте, у кого "хром" накладка підсклянників - вона дуже тонка іможна пошкодити як саму накладку, так і "хром". Коли витягнетепідсклянники вам буде доступний блок підігріву.
Мій виглядав ось так:
Раз
Два … Прикурювач мертв

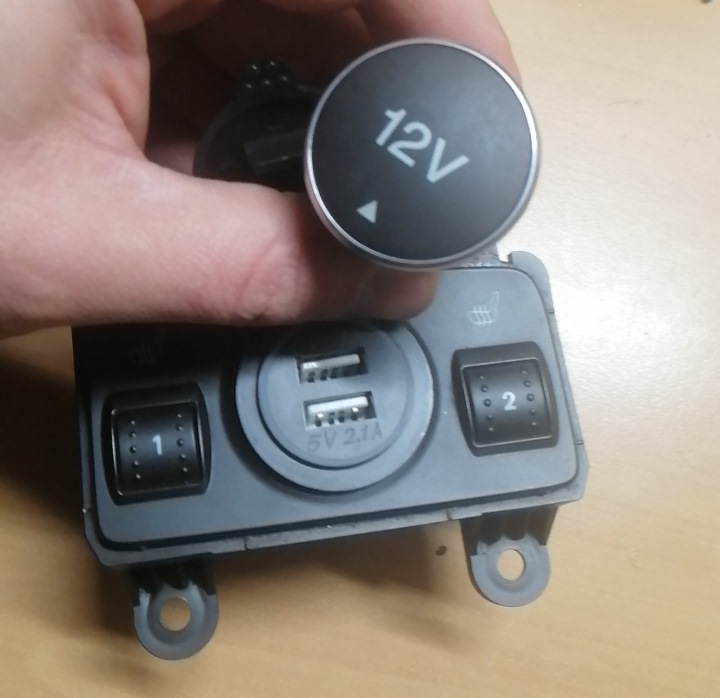

Процес вилучення личинки прикурювача описувати не буду, скажутільки що спочатку треба витягти металеву частину (всерединіприкурювача дві кліпси), а потім знімати пластикову вставку. Якщоспробувати зняти все разом — висока ймовірність, що поламаютьсякріплення останньої. Б/в блок підігріву було закуплено заздалегідь, та й USB зарядне ще раніше. Вставляємо USB на місце колишньогоприкурювача, закручуємо кільце, що утримує, і отримуємо цілкомготовий оновлений блок (див. Також перше фото) і в порівнянні зістарим зразком:
Зліва — оригінал, Праворуч — Update
< Як ви бачите, на USB йдуть інші конектори. Не став займатисяшкідництвом оригінальної проводки, а закупився в автомагазіпотрібними зч і зробив ось таку приблуду:
Клеми
Скручуємо-Обсадна трубка
<
Робимо таких 2 шт і теж в обсадну"
Не забувайте полюсність прикурювача і нового блоку зарядки USB! p>
В принципі все.Збирання у зворотному напрямку.
Підсумок ось такий:
Раз
Два
"
Клеми
Скручуємо-> Обсадна трубка
Робимо таких 2 шт і теж в обсадну">
Не забувайте полюсність прикурювача і нового блоку зарядки USB!
В принципі все.
Підсумок ось такий:
Раз
Два
"
Клеми
Скручуємо-> Обсадна трубка
Робимо таких 2 шт і теж в обсадну">
Не забувайте полюсність прикурювача і нового блоку зарядки USB!
В принципі все.
Підсумок ось такий:
Раз
Два
