На численні прохання надаю звіт:
Для початку необхідно кинути на сканер стокову шкалу дляотримання реальних розмірів і розташування всіх позначок

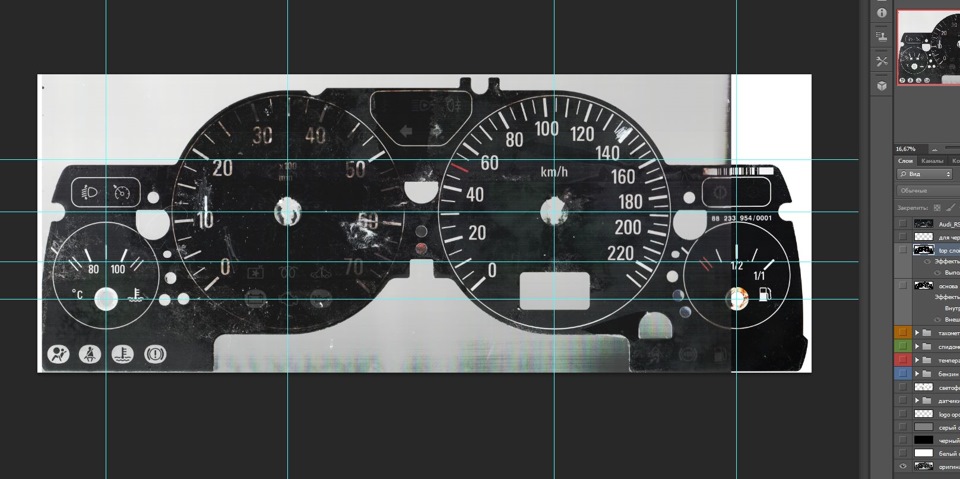

Скан шкали з відмітками для роботи

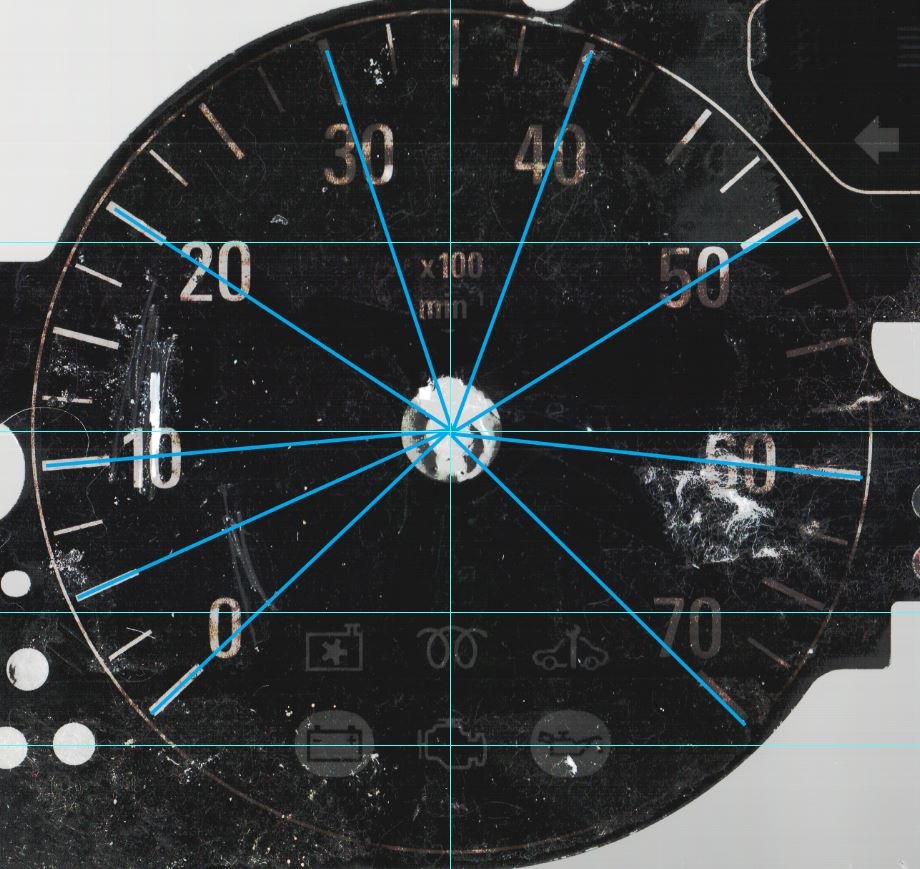

Після нанесення всіх необхідних позначок (типо як на скрині)почався процес малювання

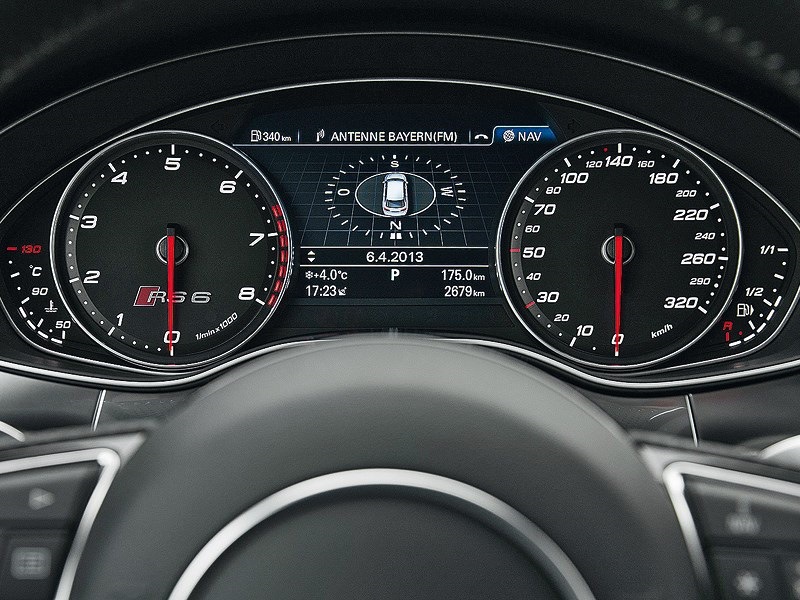

Стиль спер із шкали audi RS7

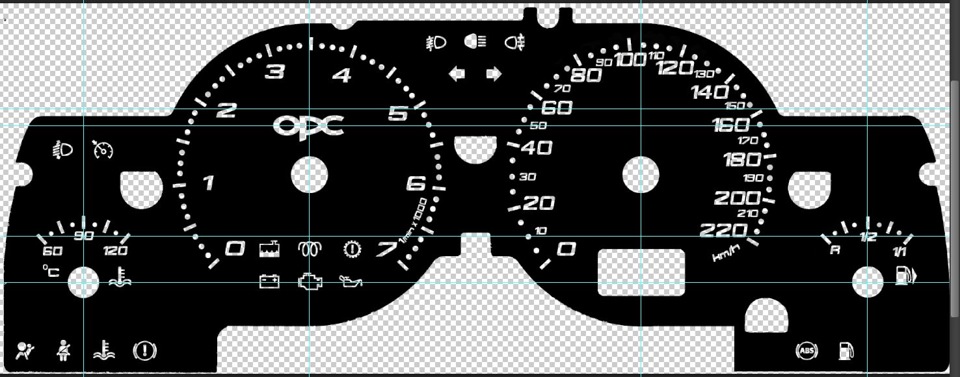

після кількох вечорів малювання та доведення я зробив подобу цієїсамої шкали

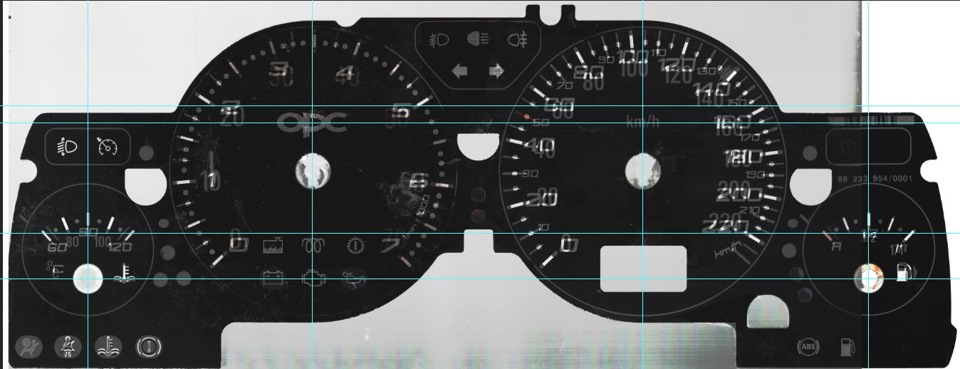

На фото нижче представлений приклад, що всі позначки повністюзбігаються з оригіналом, тахометр і спідометр не бреше =)
Потім зробив шар світлофільтрів для датчиків як на стік шкалою тачервоних частин
Потім звернувся до рекламної агенції та роздрукував на плівці всюцю справу
2-3 копії світлофільтра на прозорій плівці та 3 копії основи таксамо на прозорій матовій плівці вийшло достатньо Після закінченняданого етапу мук, почався процес поклейки Хотів клеїти на тонкийПЕТ, але у рекламному агентстві він закінчився. Після довгихпошуків купив звичайне овально пластикове відерце і на вирізанійпропрасованій боковині почав все це клеїти)))
Та прийде рятівник ))))
у пластиці ПЕРЕД поклейкою зробити всі необхідні отвори і обрізативсе зайве
Клеїл у такому порядку:
З ТИЛЬНОЇ сторони поклеїв тонкий світлорозсіюючий оракал (білий під- там де має світити білим, і аналогічно червоний) Я повністю білимзаклеїв весь тил, а потім просто вирізав частини де розташованідатчики і червоні частини і відповідно на місце червоних частинпоклеїв шматочки червоного оракала
З ЛИЦЕВОГО боку шару світлофільтра, 2 шари основи (дуже геморнасправа поклеїти основу бутербродом щоб усі просвіти збіглисяідеально) 1 шар тонування (якщо не помиляюся - двадцятка. Дляефекту оптитрон і невидимості просвіту датчиків коли не горять) іпотім ще 2 шари основ з жахливим гемором щоб все збіглося)
https://megadriver.org/p113245-skala-paneli-priladiv-v2 Підсумокпредставлений тутЗапчастини на фото:1205040, 8012030, 200210, 150160
