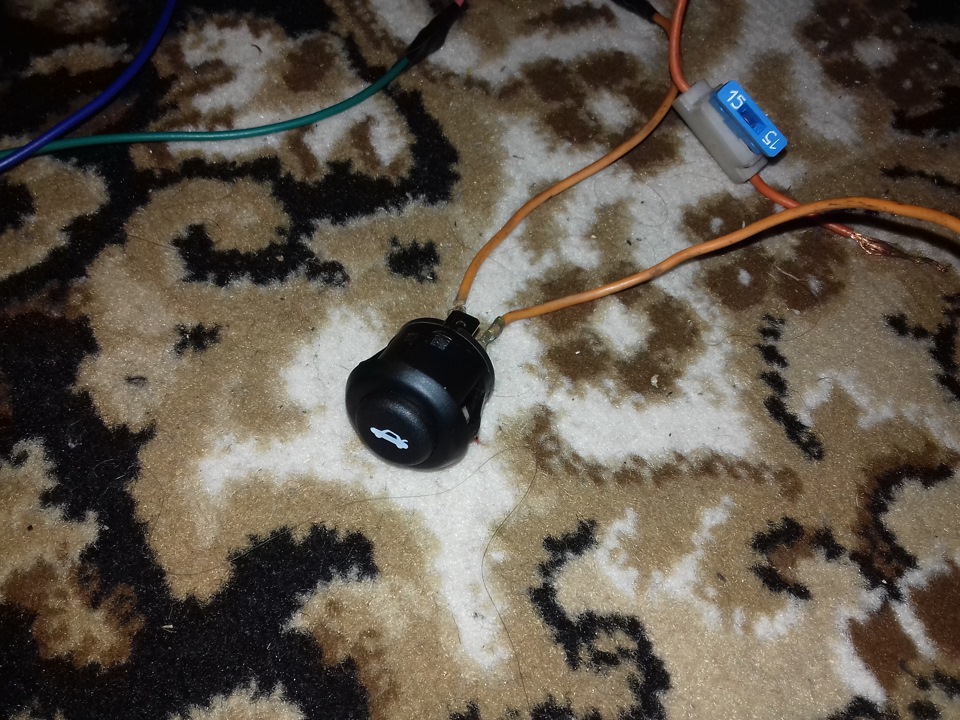

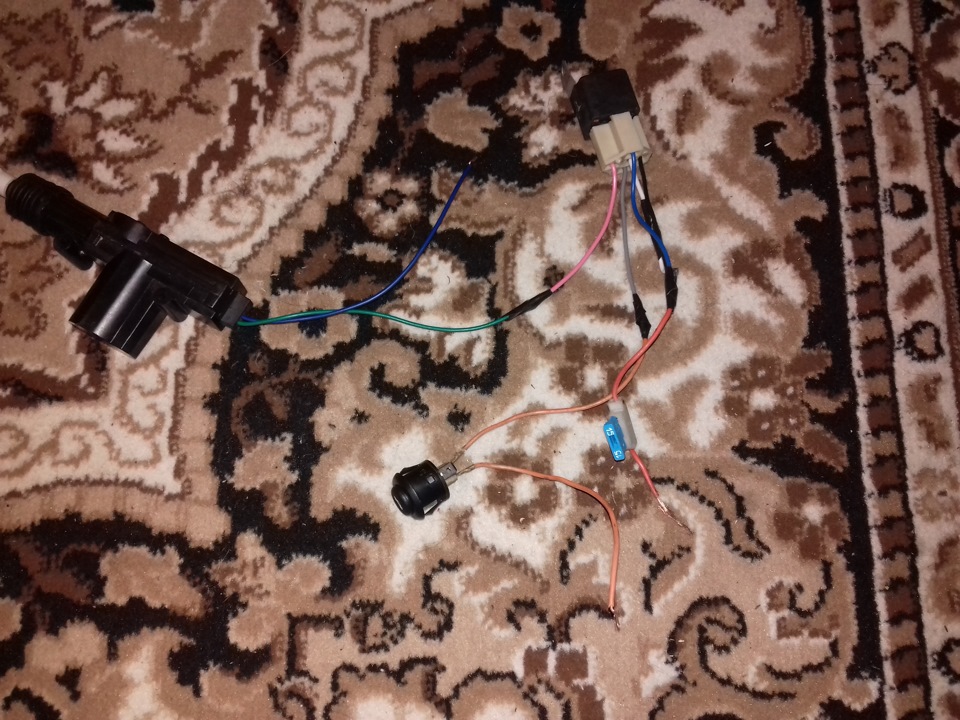

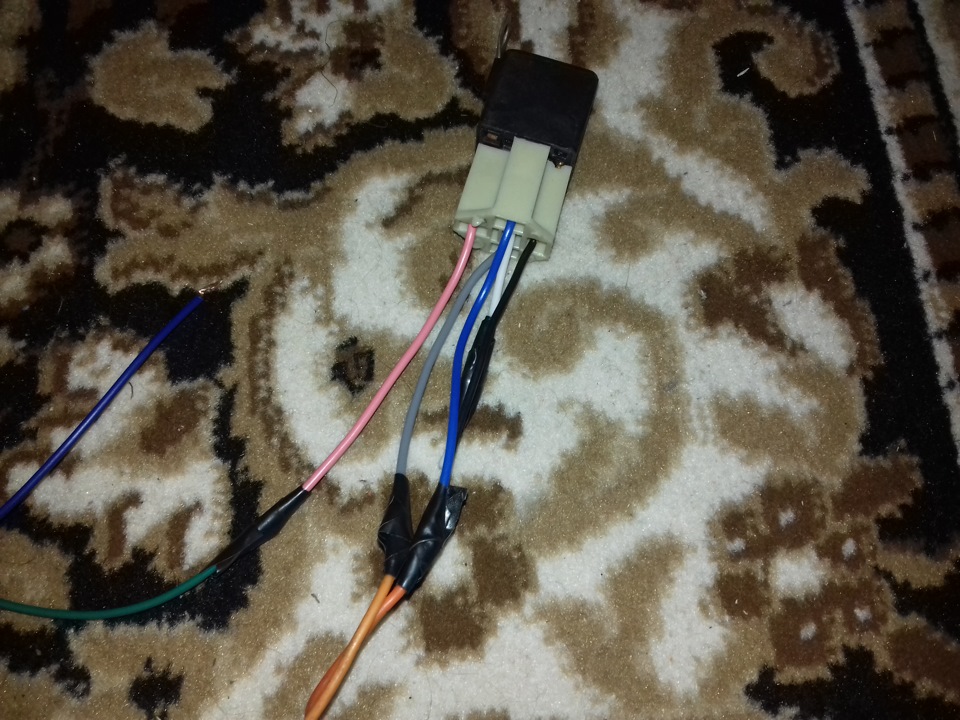

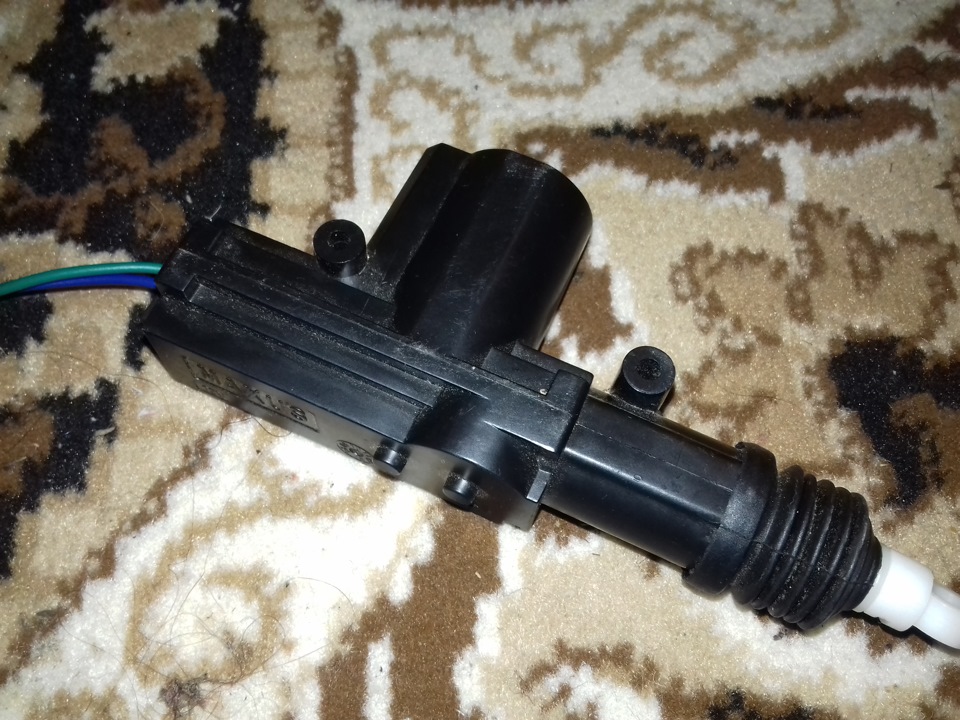

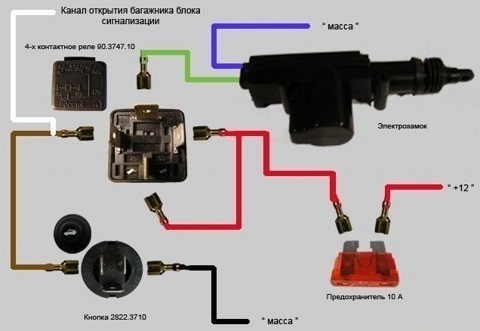

Сьогодні на швидку руку зібрали схемку на відкривання багажника зкнопки). Сходив у магазин і купив кнопку, запобіжники та роз'єм підреле. Хотів збирати на чотирьох контактному але вдома лежало п'ятьконтактне в принципі одне і теж.Взагалі дивіться що вийшло)))Підключав за такою схемою.
Коментарі20
ооооооо норм.че там за ціною?
Я тільки купив кнопку та роз'єм для реле. Активатор і реле у мене було))) Кнопка 31грн коштує
а якщо у мене з сигналізації йде додатковий канал як +, то як підключати?
Тож збирав собі за цією схемою, дуже зручно і зрозуміло все. Тільки зекономив на кнопці, взяв дешеву і через 2 дні після установки, кнопка залипла, і спалила соленоїд😨 Потім поставив новий соленоїд і оригінальну кнопку від 10ки, і вже майже 3 місяці ...
Сто років тому цікаво було бачити здивовані очі, коли на Жигулях багажник з пульта відкривається.
Потрібна річ!
і не кажи. зручна просто супер))
Те саме встановлено і днями ця конструкція зламалася. Треба розбирати все)
можуть погані деталі бути
У мене вже років зо два стоїть і перестала працювати кнопка і замок ;d
Хороший пост. Поясни пжл. куди КОНКРЕТНО варто підключити Помаранчеві та синій дроти. На прикладі.
я без реле чіпляв,- з корпусу (я з замку багажника взяв) плюс з блоку запобіжників, там є вільний + для підключення будь-яких додаткових пристроїв і в розрив просто кнопку поставив, на десятці так реалізовано, так і не зрозумів навіщо реле, це не ста...
Дякую за поради.
від кнопки один на реле, а інший на масу. також на активаторі синій маса, а зелений реле
Ну за схемою зрозумів. Я просто в проводці Дуб. Маса тобто мінус запереч. заряд. Начебто просто на корпус кинути можна і все. А плюс? Чи можна приєднати до якихось проводів? або ж кидати через всю машину до самого АКМ. Я просто тугий у цій сфері і не...
Можеш плюс від прикурювача кинути, а можеш і магнітоли
короче кажучи там все просто. Просто скручуєш два дроти і все - кожен йде для своєї сфери.
сам думаю заморочиться
Роби не пожалієш))
я знаю треба час токо виділити
