Самостійна установка сигналізації Starline A93 CAN

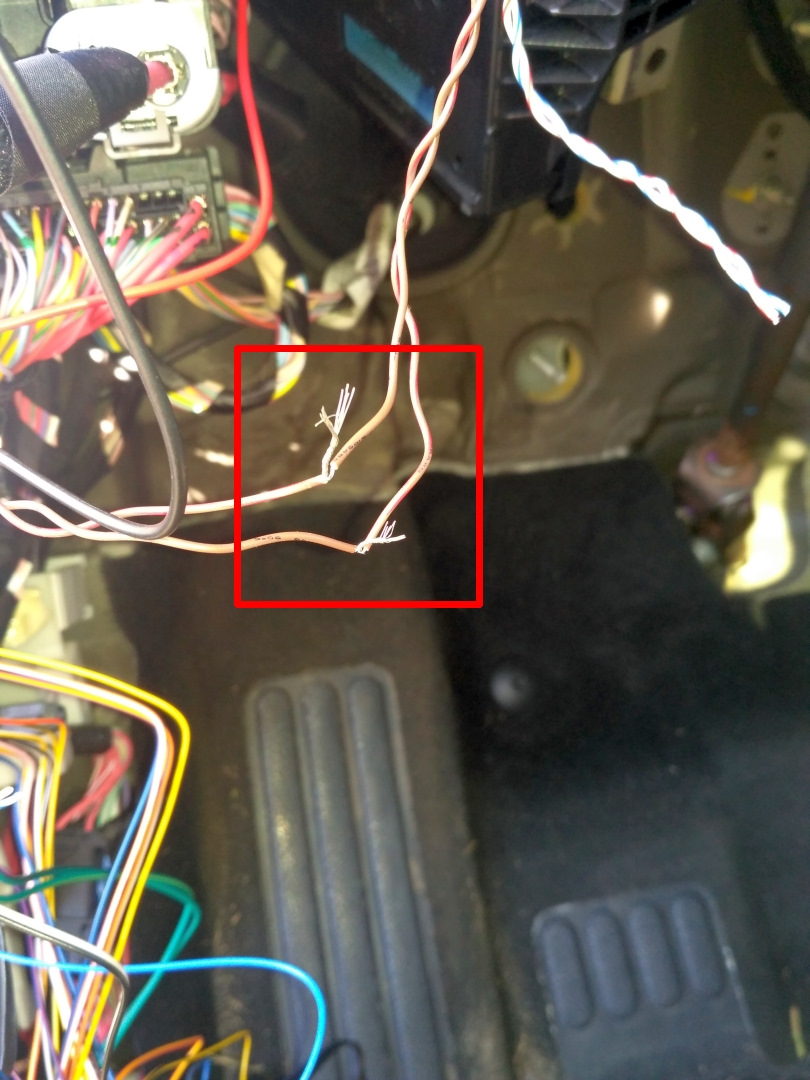

Проводи, з'єднані правильно.
Всім привіт,
на минулих вихідних самостійно встановив сигналізацію зпідключенням через CAN шину.
Зробити це зовсім не складно, для базового функціоналу необхіднопідключити всього 4 дроти — в буквальному сенсі (2 дроти живлення, і 2 дроти CAN шини). Не рахуючи роз'ємів на самому блоцісигналізації, звичайно ж. > Для повноцінного - цього недостатньо, потрібно ще дещо підключати.
Робив це по карті монтажу Starline.
Карти знаходяться тут:install.starline.ru/
/>
І тут же криється каверза:в інструкції, якій хочеться вірити :), помилка в найважливішому місці - проводи CAN-High і CAN-Lowпереплутані.

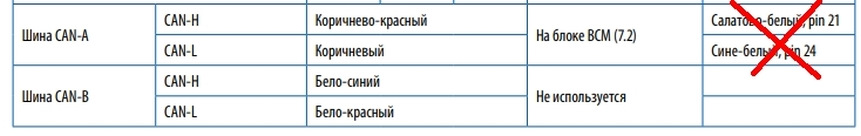

Неправильно

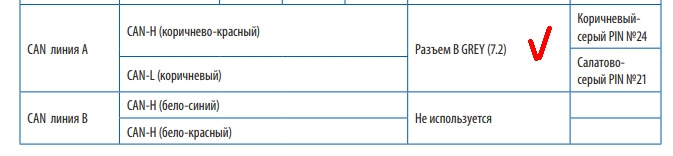

Правильно
Також корисно почитати про можливості роботи по CAN шинітут:can.starline.ru/19/32/6989
Тобто я все встановив за інструкцією, сигналізація як бивключається брелоком, але двері не зачиняються, і на приладовійпанелі мерехтить (саме мерехтить) напис "перевірте гальмостоянки".
Півдня я вбив на пошук проблеми в машині та в інтернетах, інаткнувся на інструкцію Меган 3 в альтернативному місці, де буловказано протилежне підключення. Розрізав дроти, з'єднав навпаки –запрацювало. :)
Тут є правильна карта - але дляМеган:www.ultrastar.ru/6304/6496
Ще, в інструкціях може не збігатися з реальністю колір проводів, вказаний для автомобіля тобто головне звертати увагу на номери вроз'ємах.
Крім того, в інструкції для Scenic чомусь не вказано, що по CANшині сигналізація не керує закриттям дверей багажника (тобто машинаставиться на охорону, двері зачиняються, А багажник - ні, хоча прийого відкритті сигналізація спрацьовує), і для усунення цієїпроблеми необхідно ставити додаткове реле (було в комплекті зсигналізацією) і програмувати додаткові. Канал. В інструкції дляМеган це є.
Схема підключення допреле для керування кнопкою відкриваннябагажника

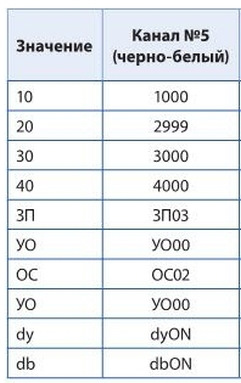

Програмування допканалу
