Одна з проблем у машині — не працює підсвічування у дверяхбагажника.
Дрібниця, але хотілося розібратися. Ймовірна причина, КЗ при замініламп попереднім господарем авто.< br/>
На форумі було рішення:змінити підключення до контактівпідсвічування номера. Але я пішов своїм шляхом.
Схема цієї частини була. На ліхтарі "+" був присутній. Не було самеуправління по " -".
Далі роботи проводити при відключеній клемі на АКБ!

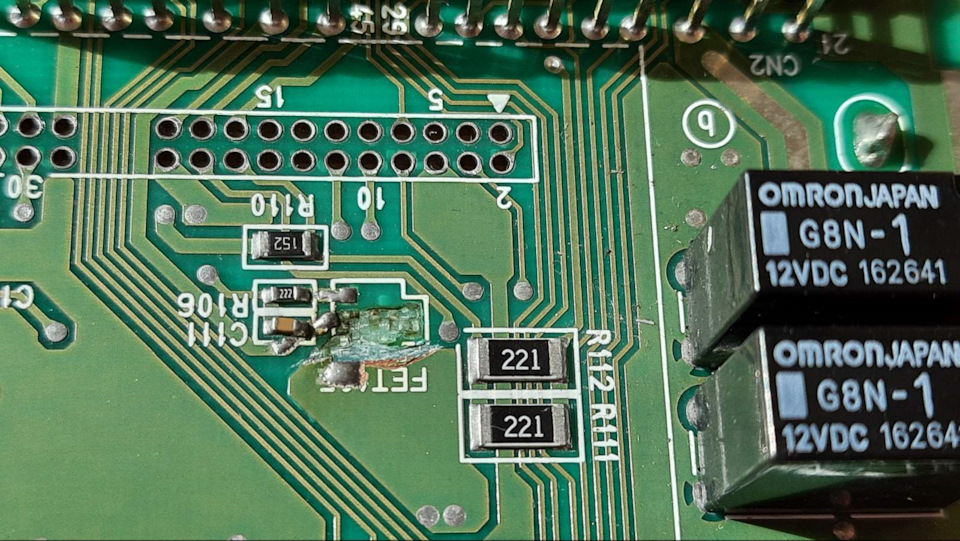

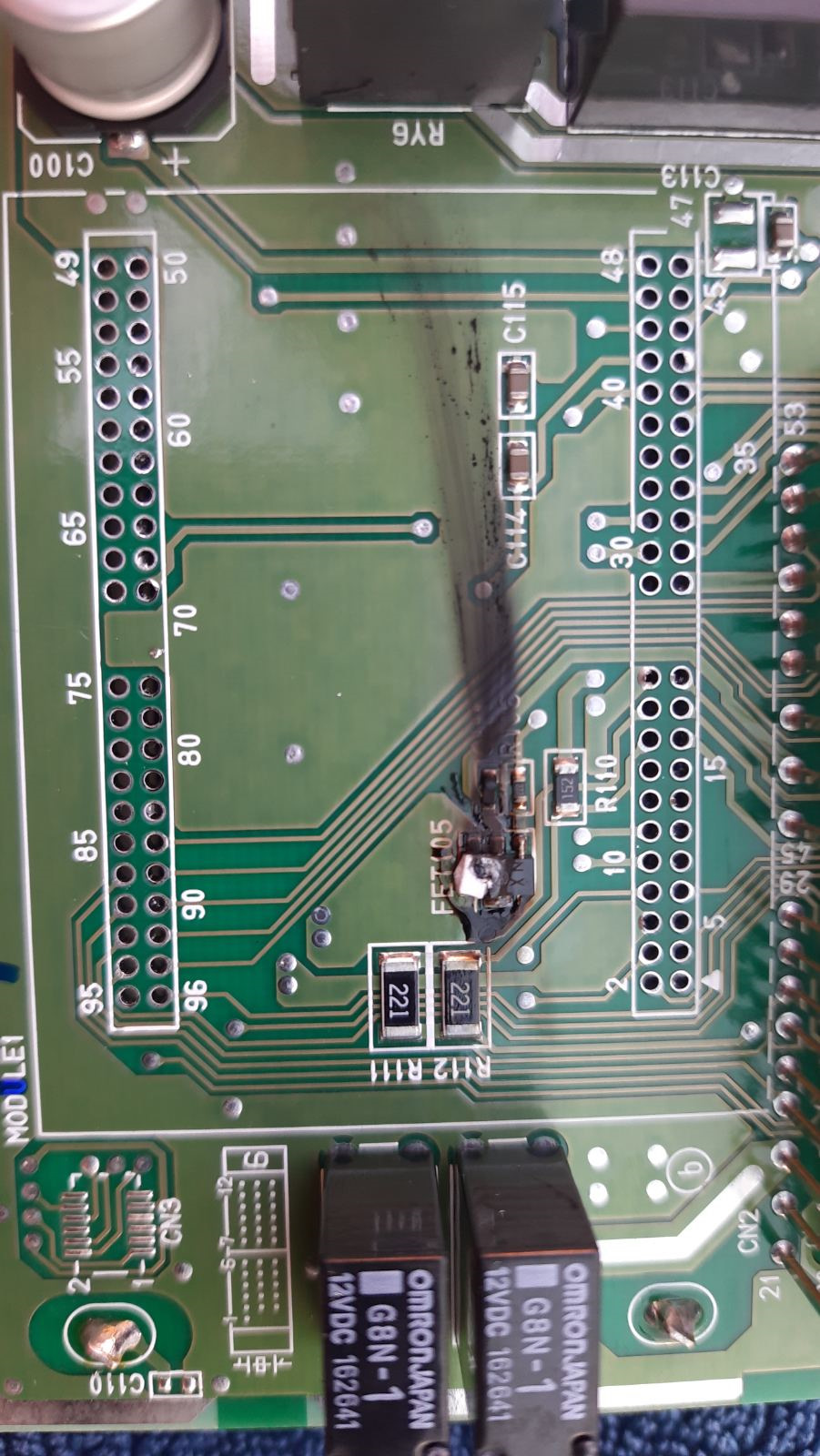

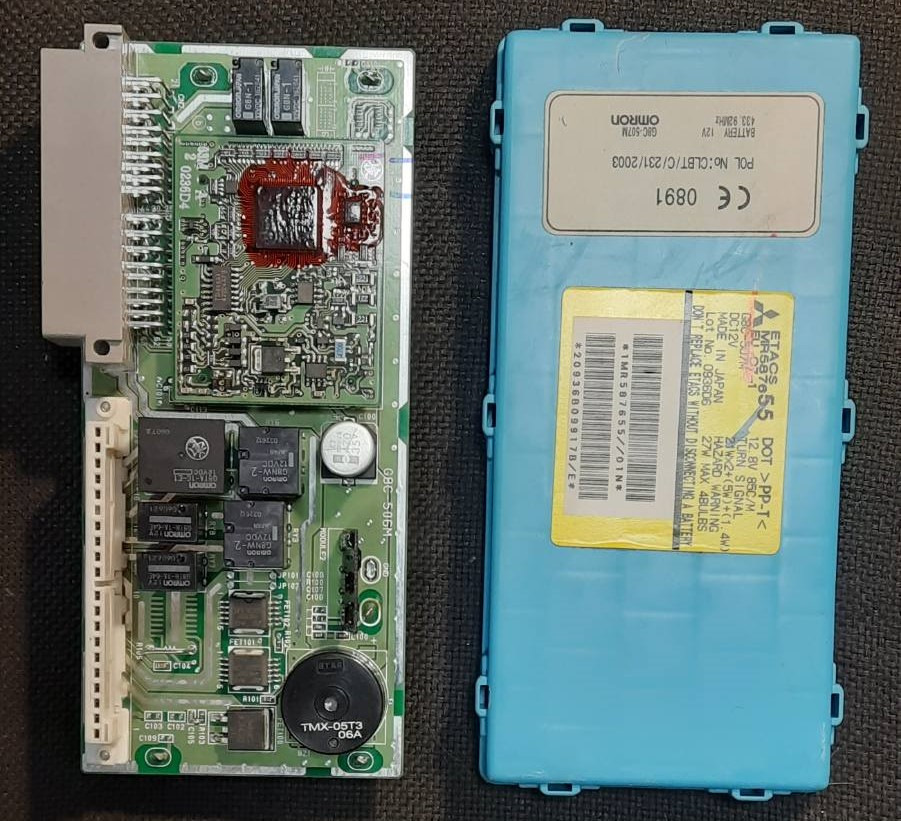

Дефект у модулі ETACS MR587655. Встановлено зі зворотного бокублоку запобіжників у лівій частині водійської сторони. Роз'ємC-221, pin 52. По доріжці видно, що заходить під субмодуль Якщомаєте навички роботи з паяльником і відсмоктуванням олова 5 хвроботи з вилучення субмодуля Якщо ні, не раджу самостійно церобити. Під ним. Залишки позначення NX. За довідником це 2SK2857.Видаляємо залишки, вугілля в місці прогорання.
FET105

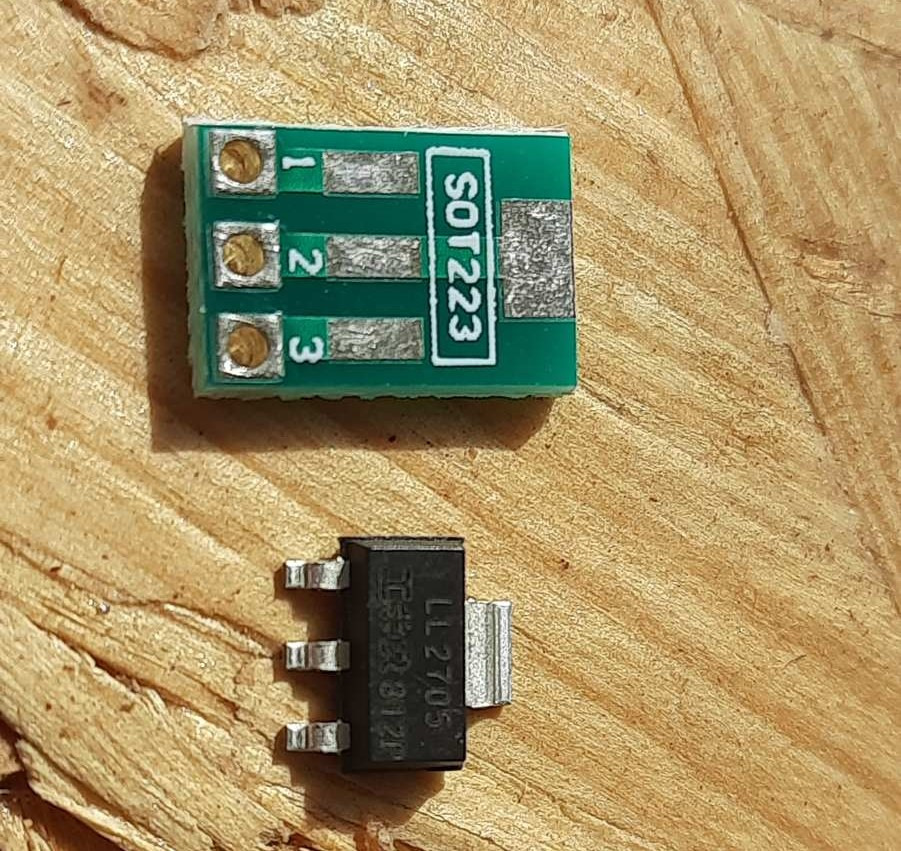

Рекомендований аналог за параметрами IRLL2705. Але корпус трохибільше. Використовуємо перехідну плату. Провід МГТФ. Для нормальноїроботи додав резистор 10кОм між 1 і 3 контактом новоготранзистора.
IRLL2705
Вирішив винести цей елемент у зону доступності (про всяквипадок).
Нове розташування.

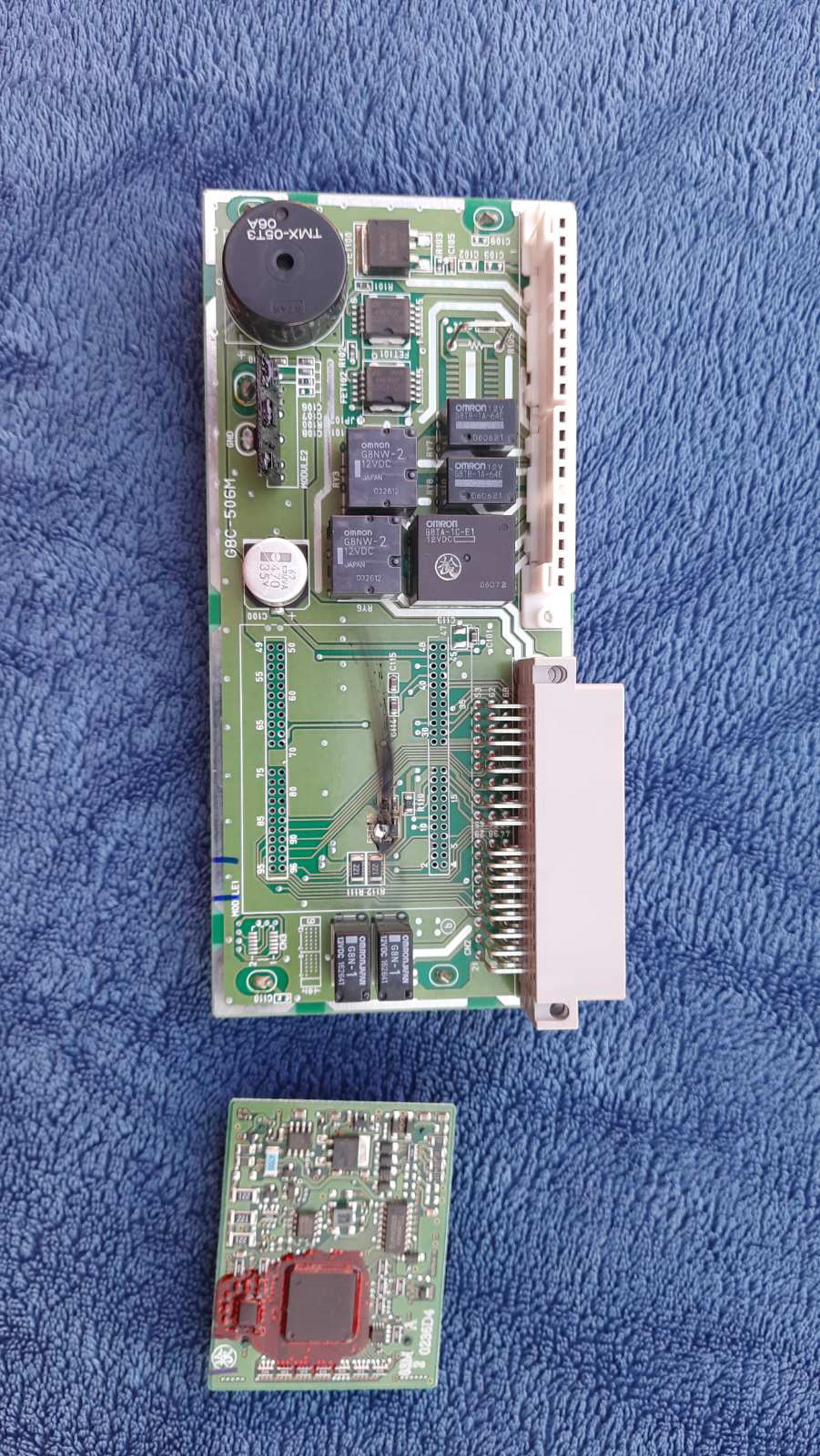

Акуратно паяємо субмодуль зі зворотного боку.
Схема при необхідності.
Схема
>
Встановлюємо блок ETACS у зворотній послідовності. Підключаємо АКБ.Проблема вирішена. При заміні ламп у цьому світильнику не можнавикористовувати викрутки або пінцети. Дуже близько розташованіпровідники та контактні майданчики. Краще відкинути масу з АКБ призаміні ламп. Смішно, але запобіжник не врятує під часзамикання.
