Шнур ГБО. Доопрацювання адаптера (у кого не працює).

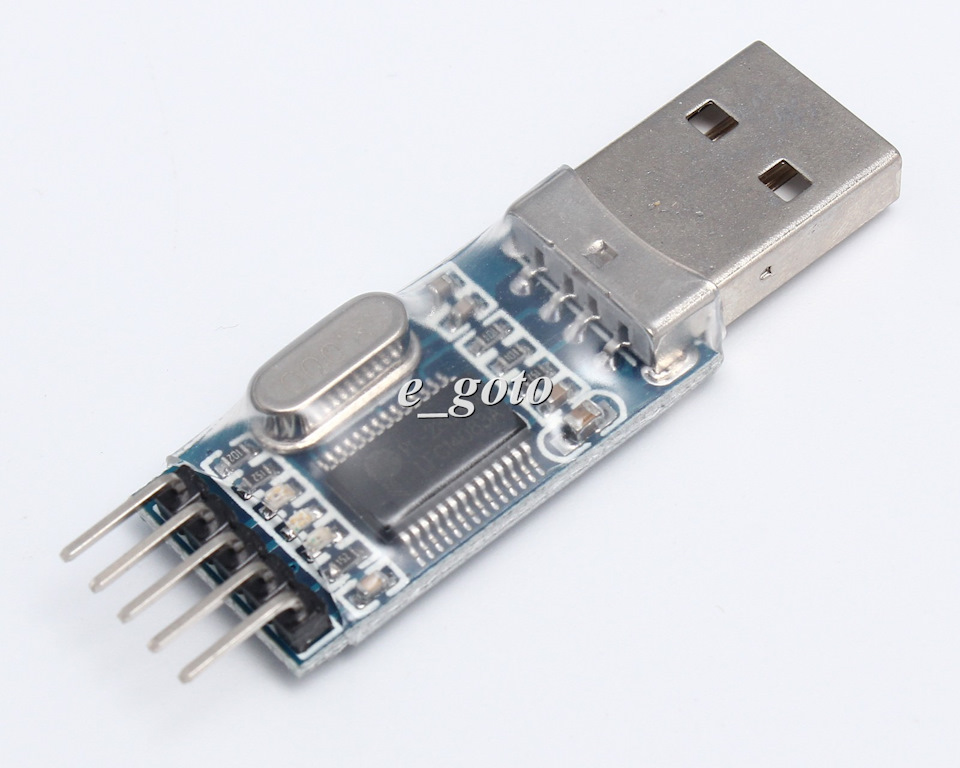

Вирішив зробити шнур для ГБО. Купив USB-TTL адаптер на чіпіPl2303HX (Prolific), ось такий:
Підключив його до мізків і ... Ніфіга. Не бачать газомозкиадаптера. Вирішивши, що глючить адаптер, поміняв і знову те ж лихо.Взяв у товариша покупний шнур (для СТАГа), він встановив зв'язокбез проблем./>
Полазивши просторами інтернету (в т.Ч. На драйві), вираховано, щопроблема для таких адаптерів нерідка.Народ купує, а вони непрацюють.При цьому дата-шнурки від старих мобілок працює теж незавжди.

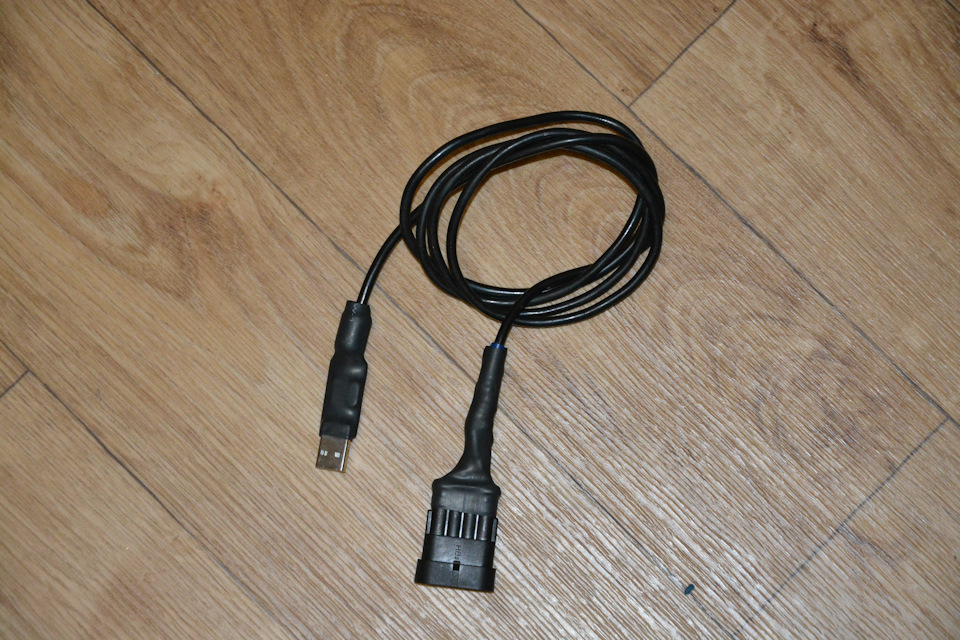

Якщо є така проблема, перевіряємо рівень вольтажу виходів RX і TXадаптера У мозків ГБО там потрібно 5 В (або як виявилося близькотого) Перевірив у покупного шнура - трохи більше 5В, перевіривадаптер - 1, 5 В. Рішення цього - так зване "піднімання" рівнів. Неособливо сильний в електроніці, але з паяльником дружу. Припотрібній інструкції можу зробити. Відпаяти (я акуратно відігнув івідірвав) 4-ю ніжку чіпа і подати на неї 5В. Я зробив так:відігнув4-у ніжку, припаяв на ніжку провід, а другий його кінець до 5Ввиходу ЮСБ. Про всяк випадок, перевірити, де + на ЮСБ. У результатіна RX і TX з'явилося 4, 5В і шнур заробив. Далі куплено фішку ізібрано повністю шнур. Провід використаний мікрофонного типу (двіжили + екран). На екран вишиваємо землю (GND). Розташування виходівRX та TX підбираємо. Якщо шнур не працює, просто міняємо їхмісцями.
Коментарі20
Зібрав свій шнур на чіпі FTDi ft232 витратив 600р не працює. Купив готовий за 1000 на чіпі 2303 не працює скакалить нереально
Тому на чіпі сн340 безгеморний варіант))
У мене сн340теж не працює
Бо готовий треба було на ftdi брати. А 2303 це капелюх, а не шнур.
Вчора спаяв на pl2303, спочатку те ж саме не працював, але як тільки встановилися драйвера і модуль визначився, все запрацювало.
Ви звичайно вибачте але я щось ніхрена не розумію де міряти цю гребану напругу 1.5 вольта і як?
Між rx та tx
Можна конкретніше? Чи правильно я розумію що встромити кабель гбо в ноутбук і одним щупом доторкнутися до тх а іншим до Rx? Або з'єднати кабель гбо з фішкою мізків і там міряти?
У ноутбук, а на іншому кінці міряти між рх і тх
Я б із задоволенням, але я не електронник. Ця тема вирішує проблему дуже примітивно - припаювання дроту. При чому не я це придумав, а просто поділився результатом. За вашою проблемою я б підключив кабель до інших таких же мізків. Що- то підказує, що ...
Добрий вечір. Можете мені допомогти з підключенням gbo digitronic? Кабель завжди втрачає зв'язок з ноутбуком коли з бензину переходжу на газ. Працює буквально кілька секунд, старий кабель був на pl 2303. Також після переходу на газ сигнал втрачається...
Бо 2303, вони так і працюють. Треба ftdi
А у мене на ftdi аналогічно поводиться Ловати е-го
Перш ніж пропонувати модернізацію, з даташитом на мікросхему слід ознайомитися! А там про 5в нічого не сказано по 4 нозі. Тільки про 3.3в. Ну та вам не до даташита ...
Я ж не сперечаюся у своїх знаннях. Я переконався, що на моєму кабелі низький вольтаж не працює, а з підвищенням його все відмінно. Не всім мізкам потрібні ці 5 В. Моїм потрібно.
Справа не знання, і не тільки в 5В, справа в тому, що машини різні, блоки ГБО різні і як наслідок перешкоди у всіх різні, у кого прокочує, у кого немає. Наступне це довжина кабелю, не може інтерфейс TTL працювати на довжині більше 0,8 метра гарантова...
Тому надалі я раджу купувати на чіпі СН))
У мене на кабелі на одному дроті 3.5 вольт, куди копати?
З написаного нічого не ясно.
Між масою і RX 3.5 а між ТХ і масою немає чого немає
