Нормальне кріплення газових форсунок

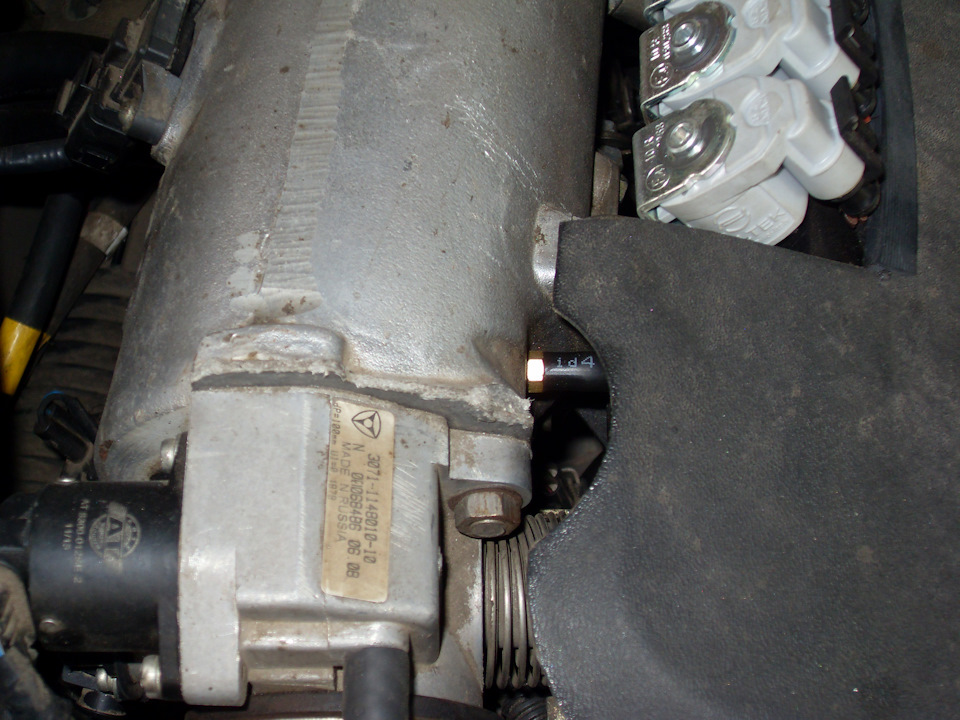

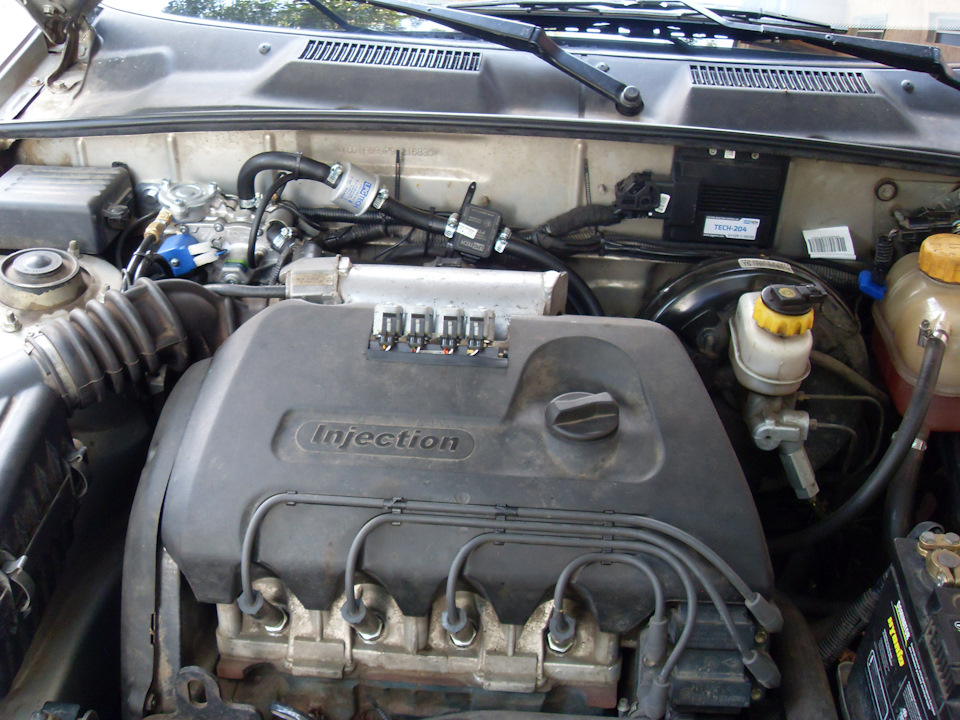

Таким чином варто ГБО 4-го покоління. Як його ставлять на сенсахфорсунки? "стандартно" - тобто зазвичай ліплять на кронштейн, щоутримує декоративну кришку. В результаті стоять вони під кутом (невеликим, не страшно. Не те, що рукожопи ставлять форсункилежачи. Але все ж таки вертикальне розташування оптимальне.) Кришкудоводиться різати — некрасиво, не фен-шуй))).
Але все це не критично. А ось шланги виходять дуже довгі - ось цепогано.Рекомендована довжина шлангів від форсунок до врізок небільше 15 см. У мене всі були аж по 20 см ... Крім того, шланги 2 і3 циліндра упиралися в пластину і трохи перегиналися - теж погано.Шланг подачі йшов дуже дивно — крізь пластину (була проточена), інакше не наділася б кришка.
Взагалі, вирішено все зробити правильно.
Куплені:пряма пластина, два куточки, болтики, гайки, шайбочки.

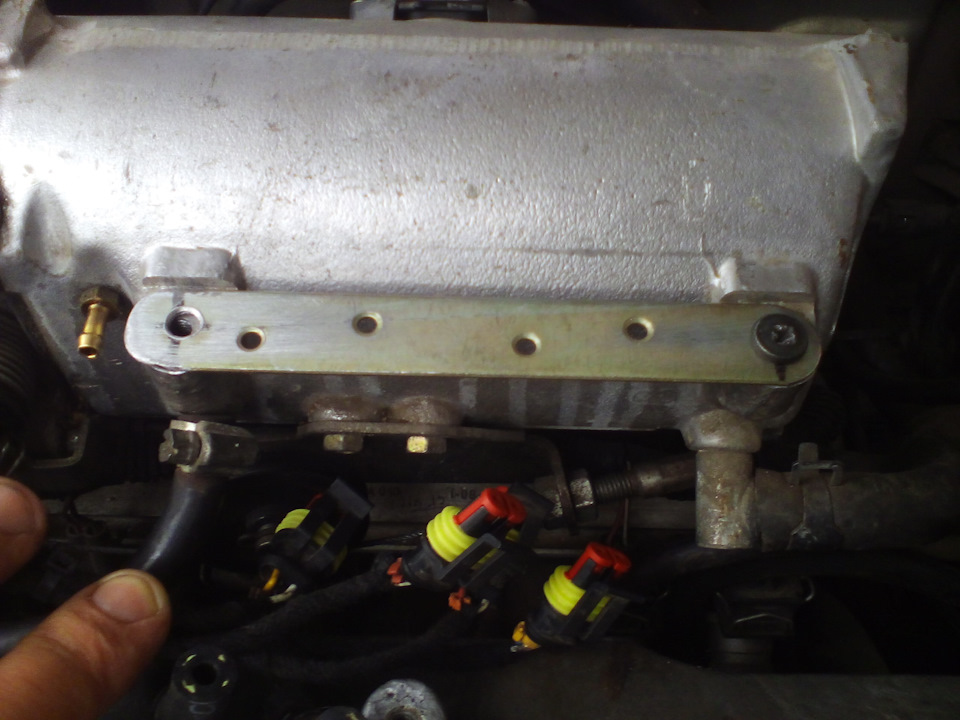

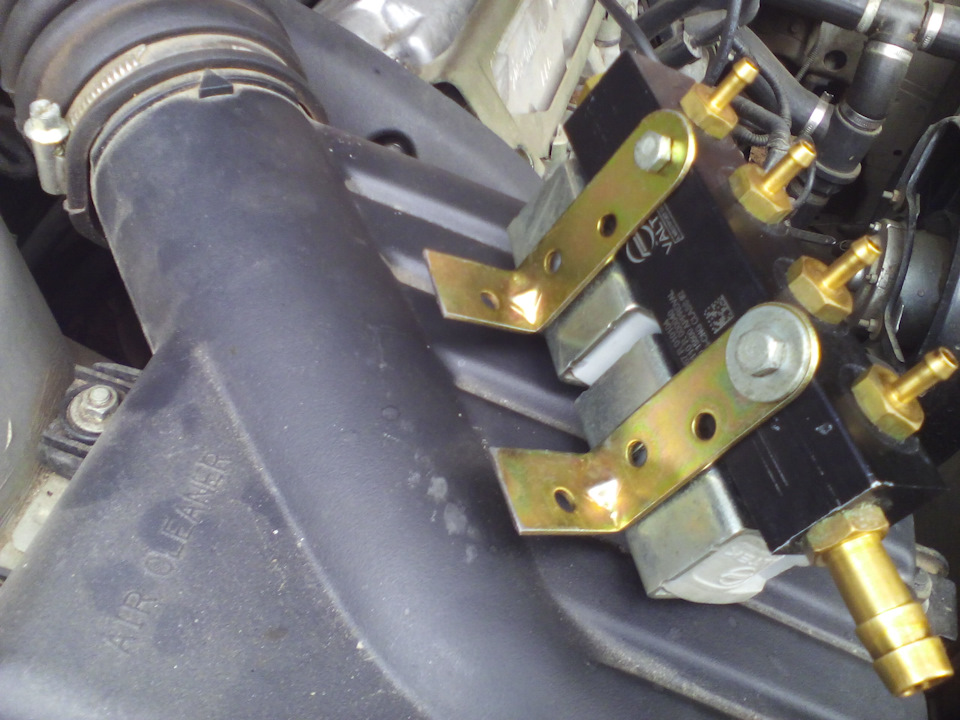

Розміри не міряв, взяв кілька різних, підійшла найдовша, частинавід якої була відрізана (короткіша була занадто коротка). Кронштейнкришки знімаємо, а на його місце ставимо пряму пластину:Приміркакуточків на форсункову рейку:Ось так це виглядає в зборі :

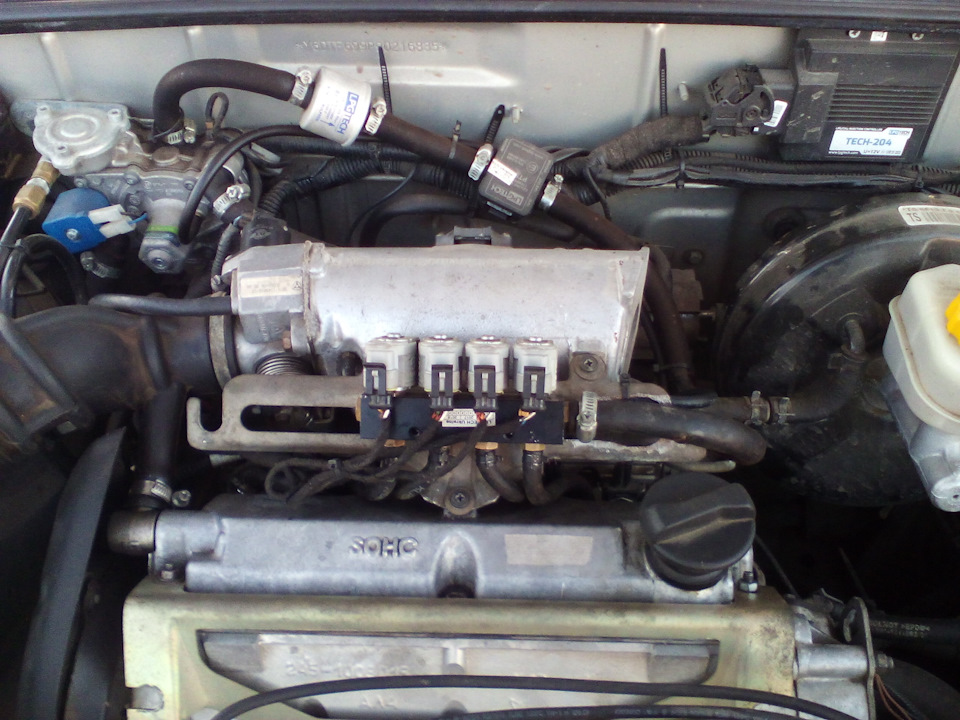

І кінцевий результат. Шланги від форсунок укоротилися по 5 см.Зараз їхня довжина по 15 см. Можна ще різати, але дуже незручноодягати. Особливо шланг першого циліндра. Мало того, що там місцямало, то він ще й іде трохи навскіс, т.К. Форсунки зміщені наресівері. Лівіше їх не поставити (упираються в шланг РДТ). Форсункитепер розв'язані з самим двигуном (бо кронштейн одним болтомкріпився на клапанній кришці). Їх не рекомендують кріпити на движку (вібрація). І стоять майже вертикально. Тут все впирається вдовжину першого шланга (крайнього лівого). У нього шлях найдовший.Відміряємо мінімально можливу його довжину, відрізаємо, а довжинирешти шлангів робимо такими самими. Щоб зробити шланги мінімальноможливої ​​довжини на форсунках НЕсинглах, їх ставлять парами, а неоднією 4-ю планкою. Став коротше шланг відбору вакууму і магістральподачі газу від редуктора запасу ще повно, буде ще різатися, алепісля заміни фільтра на циклонний). Ось так тепер це виглядає.Відрізаний шматок кришки у мене залишився, вліплю його назад і всяця справа сховається. Буде феншуйно)))
