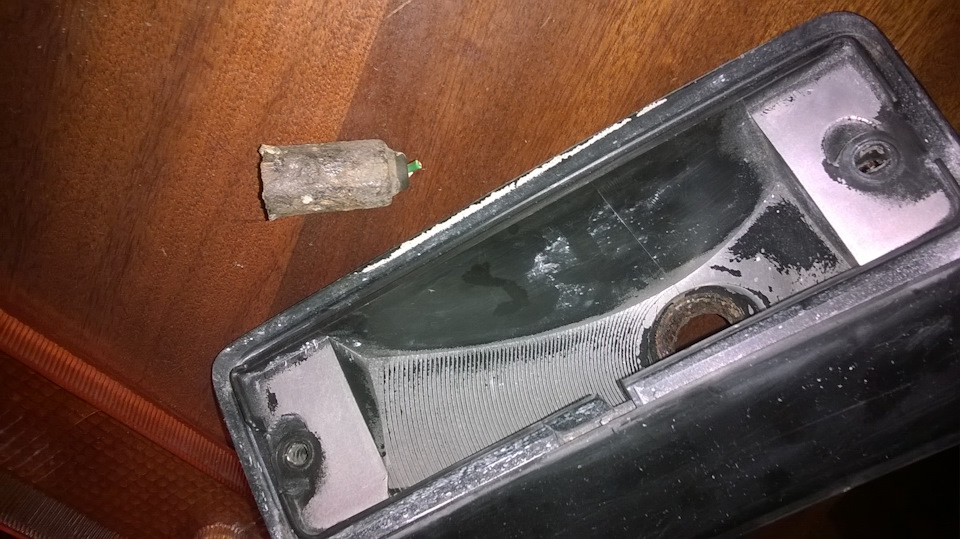

Початковий стан
Було вирішено замінити лампочку на світлодіоди.Сначала думаввирізати підкладку і закріпити на ній 5-10 світлодіодів, але врезультаті приклеїв світлодіодну стрічку.Сама переробка доситьпроста і займає буквально годину-дві.
Для почала необхідні матеріали:
1. Світлодіодна стрічка:4 шматки по 6 світлодіодів — знизу тазверху кожного поворотника;
2. Резистори:8 шт (6.8 Ом 5 Вт);
3. Близько метра дроту;
4. Стійки для кріплення резисторів;
5. Гвинтики м3;
6. Паяльник, припій.

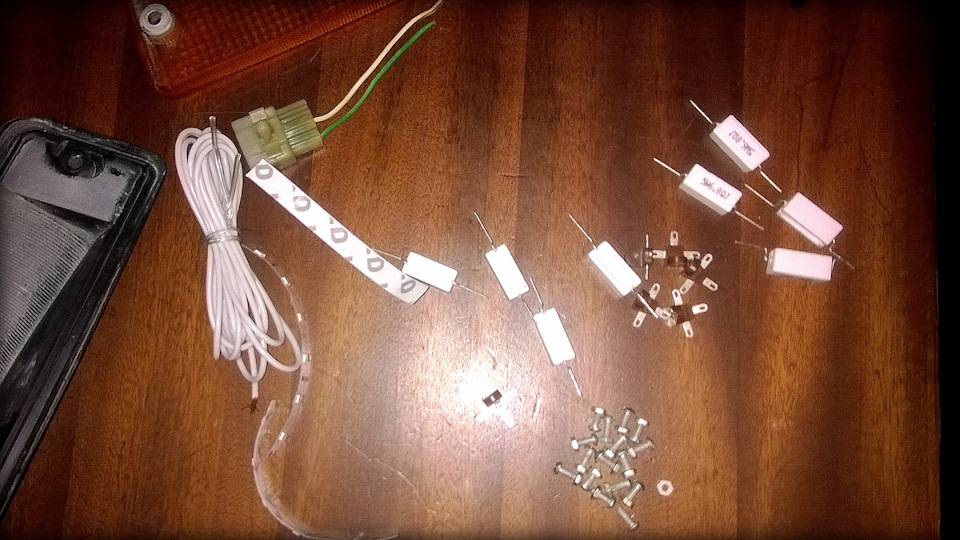

Необхідні матеріали

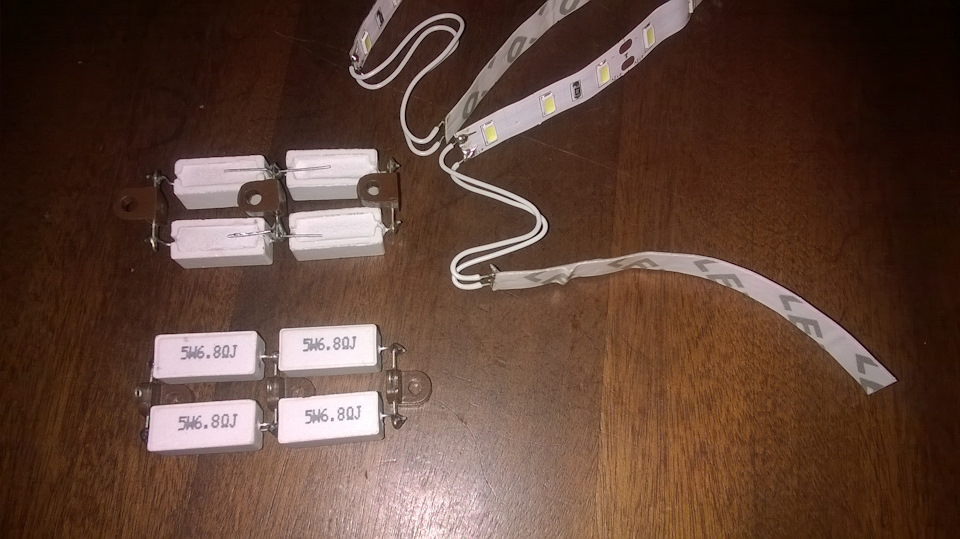

Для коректної роботи в поворотнику, паралельно світлодіодам, необхідно підключити навантаження, яке еквівалентне стандартнійлампочці, тому що діоди споживають набагато менше і можуть простоне заробити, при цьому інші поворотники і далі прискореноморгатимуть, як при лампі, що згоріла. Елементарні прорахункипоказують, що стандартна лампочка потужністю 21 Вт споживає струмприблизно 1.75А і має внутрішній опір близько 6.85 Ом. Відповіднопаралельно необхідно підключити резистор приблизно на 6.8 Ом, якийрозрахований на потужність = 20 Вт. Для кращого розсіювання теплабуло встановлено 4 резистори потужністю 5 Вт, таким чиномзбільшується площа для розсіювання тепла і навантаження буде меншенагріватися. Резистори спаюємо по два паралельно, потімпослідовно.
Світлодіодні стрічки, які кріпляться зверху та знизу, теж з'єднуємопаралельно.
Резисторні зборки я кріпив на верхній зовнішній стороніповоротника. Для кріплення використовувалися олітові стійки. Прицьому резистори бажано, щоб не торкалися корпусу, т.К. Резистори уроботі можуть досить сильно нагріватися. Самі стійки закріплені накорпусі гвинтами.

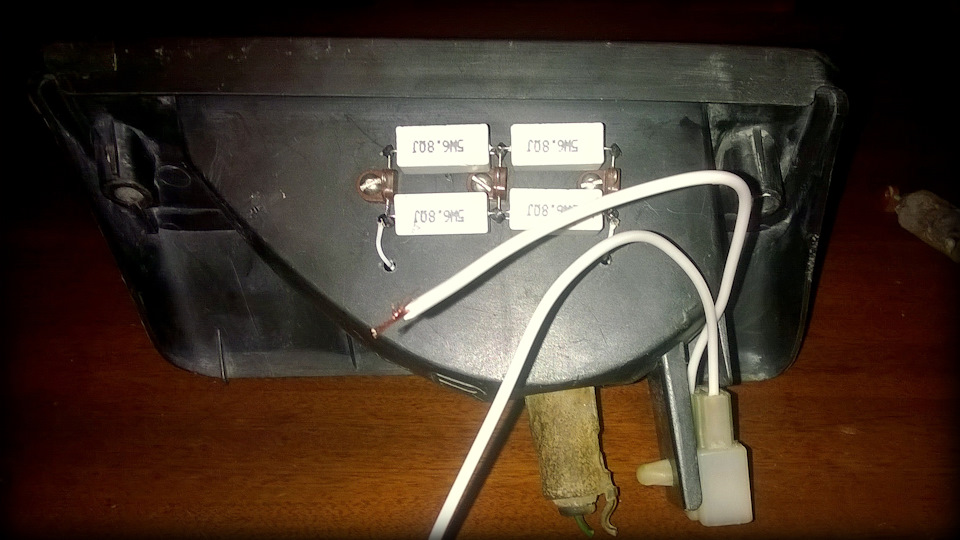

Прикріплене резисторне складання
Усередину поворотника приклеюємо світлодіодні стрічки, попередньоз'єднані між собою. Також на одному з кінців випускаємо два дротидля живлення та виводимо їх на зовнішню частину корпусу донавантаження.

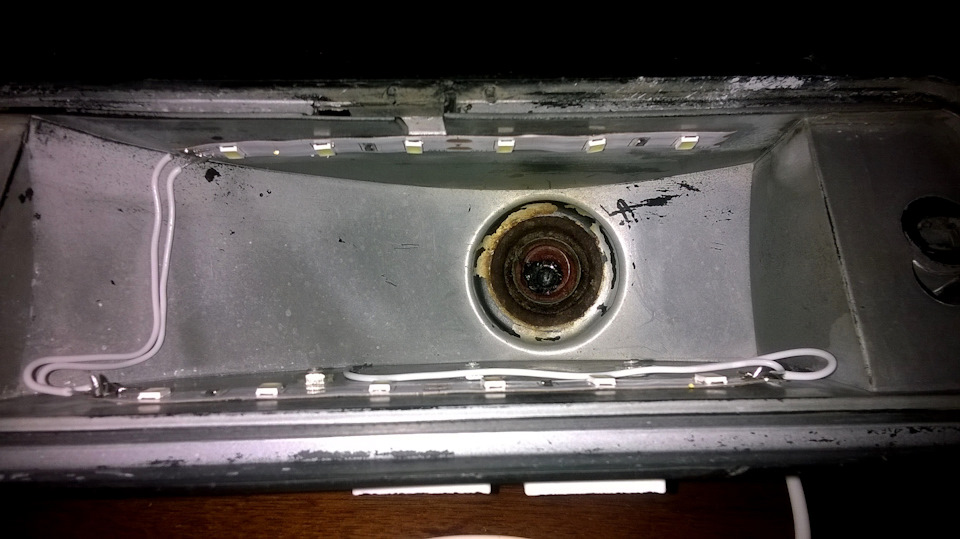

Установка світлодіодних стрічок
Далі з'єднуємо паралельно діодні стрічки та резисторне складання .Наступним кроком слід підвести харчування. Для цього явикористовував стандартні конектори, попередньо подовживши дроти.Старі клеми просто витягуються, потім обтискаються нові дроти івставляються в конектор. Можна, звичайно, просто подовжити старідроти.
Далі підводимо харчування до нашої стрічки з навантаженням. Тутголовне не переплутати полярність, т.К. Поворотники перестанутьприскорено моргати через навантаження, яке не має полярності, асвітлодіоди не світитимуться. У цьому, до речі, і мінус подібноїситуації — якщо світлодіодна стрічка перестане працювати, поворотники прискорено моргати вже не будуть. Але так як у каринина фарах є повторювачі, особливої небезпеки це не становить.
