Варіантів було три:
1 Просто підключити AUX з виходом на 3.5 jack
2 Купити емулятор CD-чейнджера
але я не шукаю легких шляхів і вибрав
3 варіант, встановлення планшета
Ідея не нова, але робив все в оригінальній авторській розробці.
Варіантів, які були знайдені мною, не задовольнили мої вимоги:
— окремий вихід USB
— окремий вихід AUX
— живлення від мережі та зарядка акумулятора одночасно
— кнопка Power у відповідному місці
Писати багато, часу мало спробую коротко…
Що знадобиться:
* провід AUX c роз'ємом для підключення до штатної магнітоли.
* дві мікросхеми для зарядки планшета.
* 2 резистора та конденсатора (для схеми придушення шуму).
* 3 резистора для зменшення швидкості відкриття дисплея.
* проводи для живлення приблизно 2м.
звичайно багато терпіння!

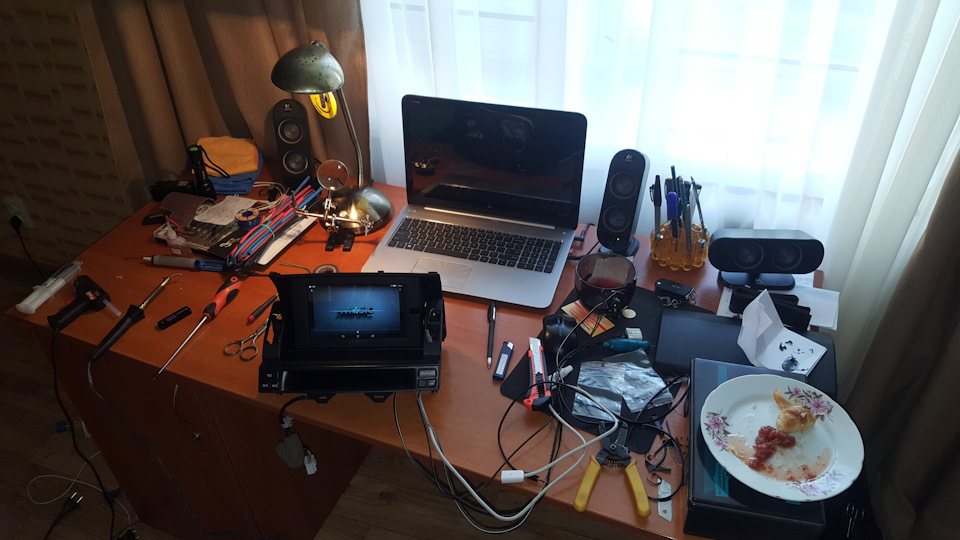

Робоче місце
Якщо що забув, потім згадаю і розповім нижче))))
схеми як підпаюватися повно в Інтернеті, тому показувати не буду, забігаючи наперед скажу:
спалив перший планшет після декількох секунд роботи в машині(((
другий після першого тижня використання.
Ахілесовою п'ятою була схема живлення планшета, довго шукавнормальний робочий варіант. Який працював у майстерні, ДЯКУЙ йомувеличезне!
дав багато порад як краще реалізувати харчування планшета.
Продовжимо…

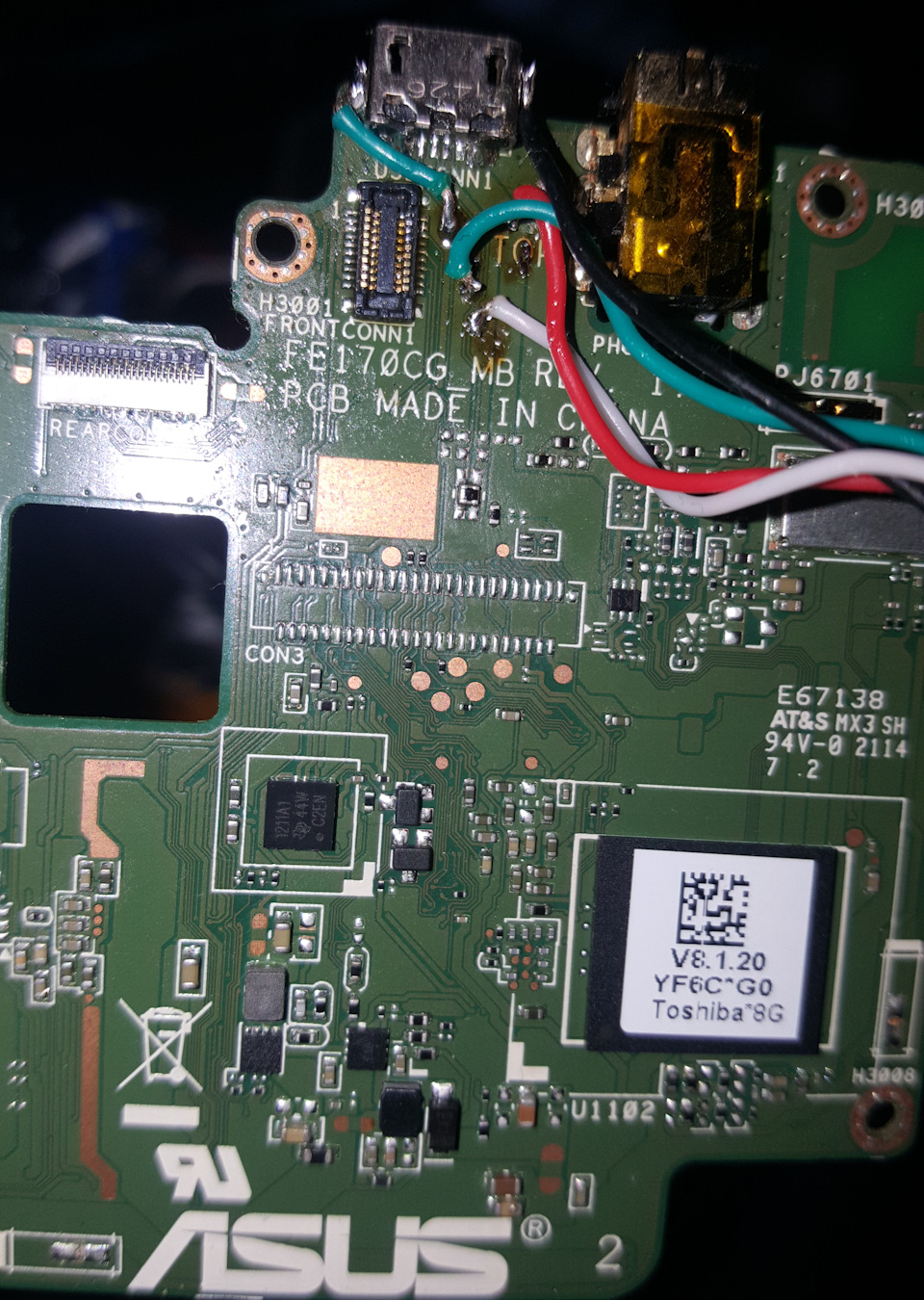

Підпайка проводів

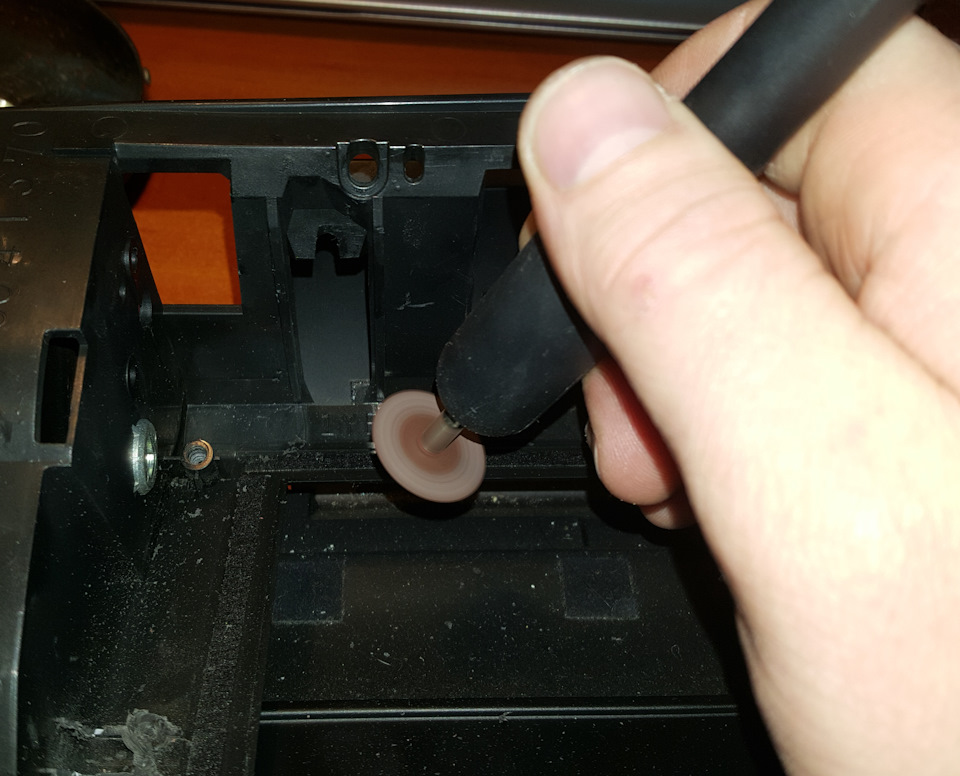

< Після того як припаяв все необхідне до планшета, зайнявсямісцем куди його ставити. Видалення зайвого Для цьогопотрібно:видалити старе кріплення монітора з чим я добре впоравсяза допомогою моєї Бор-машинки))))

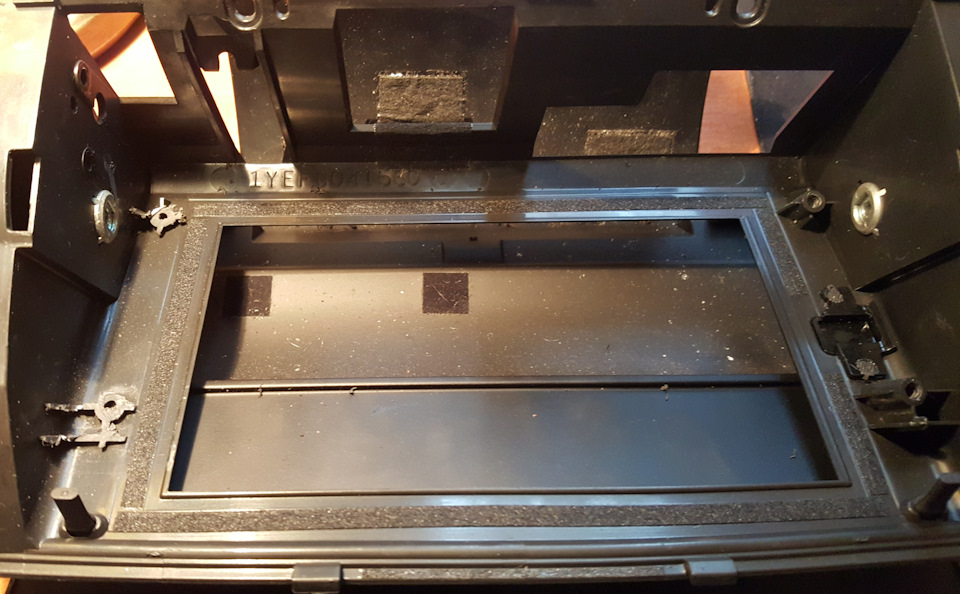

Все готово
Штатна навігація була повністю видалена.
< /p>
сам планшет приклеїв на епоксидку в декількох місцях. >

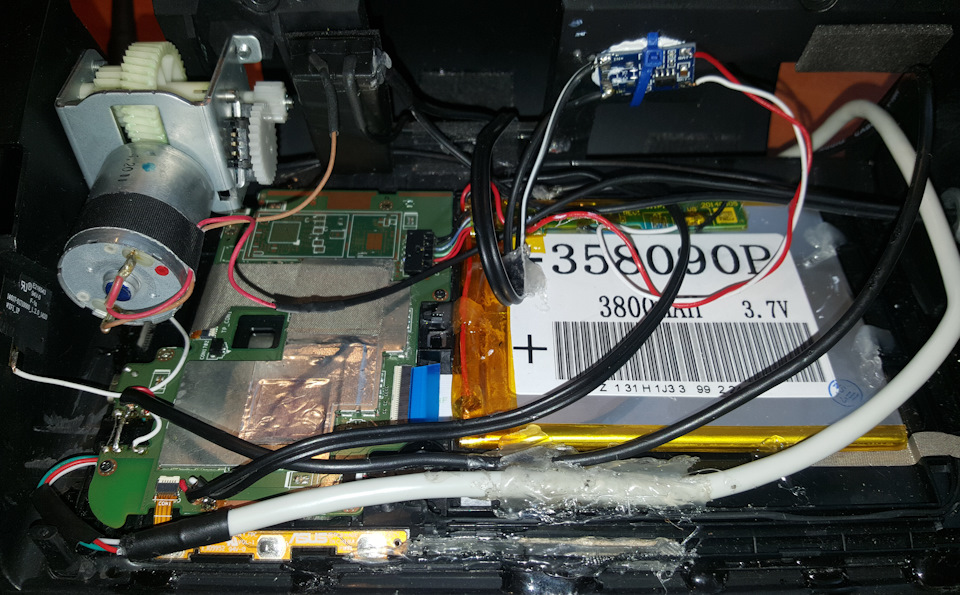

TP4056
встановив моторчик і припали до нього резистори, номінал непам'ятаю (підбирав експериментально) припаявся з цією справою докнопки "OPEN/CLOSE" і провів дроти на харчування доприкурювачу.
Без магнітоли
Кнопки
кнопка "Power" планшета була припаяна до штатної кнопки "TILT" щобрідний інтер'єр не був порушений.
car launcher
(окремо зробив кнопку зменшення гучності з планшета в потайне місцедля можливого перезавантаження)
dub player
отже за схемою живлення:
від прикурювача вивів дроти які припаяні до адаптера живлення12/5в
Адаптер 12/5 вольт 2А (потрібна тільки плата, корпус непотрібен)
Він був розібраний для цієї мети і вилучена начинка,
після адаптера йде схема TP4056 і далі до батареї планшета.
З живленням розібралися .
Але є ще схема для придушення шуму, вона складається з двохрезисторів і двох конденсаторів.
саму схему малюю нижче
< /
схема придушення шуму
для зручності проводу USB і AUX вивів у бардачок. ТО ТАМ ТЕМНУВАТО, Вам не здається?
Плеєр вночі
НАДА БУДЕ ЗМОРОЧИТЬСЯ З ПІДСВІТОЧКОЮ)))
Тепер зовсім інша справа))) У машині грають улюблені треки, людиобертаються, а цей плеєр взагалі приголомшливий! /p>
Може у кого залишилися питання?
З радістю відповім:)
Усім хорошої музики в авто
"номінал не пам'ятаю (підбирав експериментально) припаявся із цієюсправою до кнопки "OPEN/CLOSE" і провів дроти на харчування доприкурювача.
Без магнітоли
Кнопки
> кнопка "Power" планшета була припаяна до штатної кнопки "TILT"щоб рідний інтер'єр не було порушено. У потаємне місце дляможливого перезавантаження)
/5в
Адаптер 12/5 вольт 2А (потрібна тільки плата, корпус непотрібен)
Він був розібраний для цієї мети і вилучено начинку,
Після адаптера йде схема TP4056 і далі до батареї планшета. Зживленням розібралися. Але є ще схема для придушення шуму, вонаскладається з двох резисторів і двох конденсаторів.
саму схему малюю нижче
схема придушення шуму
для зручності проводу USB і AUX вивів у бардачок .
USB та AUX
ЯК ТО ТАМ ТЕМНУВАТО, Вам не здається?
Плеєр вночі
НАДА БУДЕ ЗМОРОЧИТЬСЯ З ПІДСВІТОЧКОЮ)))
Тепер зовсім інша справа)))
dub player
< У машині грають улюблені треки, люди обертаються, а цей плеєрвзагалі приголомшливий! Може у кого залишилися питання? радістювідповім:)
Усім хорошої музики в авто
To be continued …< /b>
"номінал не пам'ятаю (підбирав експериментально) припаявся із цієюсправою до кнопки "OPEN/CLOSE" і провів дроти на харчування доприкурювача.
Без магнітоли
Кнопки
> кнопка "Power" планшета була припаяна до штатної кнопки "TILT"щоб рідний інтер'єр не було порушено. У потаємне місце дляможливого перезавантаження)
/5в
Адаптер 12/5 вольт 2А (потрібна тільки плата, корпус непотрібен)
Він був розібраний для цієї мети і вилучено начинку,
Після адаптера йде схема TP4056 і далі до батареї планшета. Зживленням розібралися. Але є ще схема для придушення шуму, вонаскладається з двох резисторів і двох конденсаторів.
саму схему малюю нижче
схема придушення шуму
для зручності проводу USB і AUX вивів у бардачок .
USB та AUX
ЯК ТО ТАМ ТЕМНУВАТО, Вам не здається?
Плеєр вночі
НАДА БУДЕ ЗМОРОЧИТЬСЯ З ПІДСВІТОЧКОЮ)))
Тепер зовсім інша справа)))
dub player
< У машині грають улюблені треки, люди обертаються, а цей плеєрвзагалі приголомшливий! Може у кого залишилися питання? радістювідповім:)
Усім хорошої музики в авто
To be continued …< /b>
"
З харчуванням розібралися.
Але є ще схема для придушення шуму, вона складається з двохрезисторів і двох конденсаторів.
> саму схему малюю нижче
схема придушення шуму
для зручності проводу USB та AUX вивів у бардачок.
USB та AUX
ЯК ТО ТАМ ТЕМНУВАТО, Вам не здається?
Плеєр вночі
НАДА БУДЕ ЗМОРОЧИТЬСЯ З ПІДСВІТОЧКОЮ)))
У машині грають улюблені треки, люди обертаються, а цей плеєрвзагалі приголомшливий! Може у кого залишилися питання?
З радістю відповім:)
Усім хорошої музики в авто
To be continued …
"
З харчуванням розібралися.
Але є ще схема для придушення шуму, вона складається з двохрезисторів і двох конденсаторів.
> саму схему малюю нижче
схема придушення шуму
для зручності проводу USB та AUX вивів у бардачок.
USB та AUX
ЯК ТО ТАМ ТЕМНУВАТО, Вам не здається?
Плеєр вночі
НАДА БУДЕ ЗМОРОЧИТЬСЯ З ПІДСВІТОЧКОЮ)))
У машині грають улюблені треки, люди обертаються, а цей плеєрвзагалі приголомшливий! Може у кого залишилися питання?
З радістю відповім:)
Усім хорошої музики в авто
To be continued …
Коментарі7
Залік! Але як у тебе тепер TILT працює?
він мені не потрібен
аху*енчик вийшло!
У мене під час підняття монітора навігація запускається.
я в курсі, у мене теж так було
Молодець)) тепер мастир камеру заднього виду і буде тобі щастя.
є така справа в планах)
