Що робити, якщо немає динамометричного ключа
Юрій Касярум 13 Лют 2014 в 16:07 (чесно стирається з ВКvk.com/topic-44899807_29481533)
А це посилання на відео процесу:
Раніше це питання був зачеплений Дмитром Єрмаковим, але думаюкорисно буде для всіх, хто хоче "затягувати гайки по мануалу".вселяє бажання його різко купувати, враховуючи що потрібен він намодин раз на пару років так би мовити. -метри в "зусилля на руку", можна обходитись без нього, хоча зрозуміло, що похибка буде впару.
Контргайки там закручуються із зусиллям 14 Нм. Сила-метр). Цеозначає, що максимальне рекомендоване зусилля при затягуванні гайкиповинне дорівнювати силі, з якою діє вантаж вагою в 1, 4 кг.підвішений до ключа довжиною 1 метр, причому не просто висить там, а перпендикулярно, що діє, в ключі! Зрозуміло, що шукати метровийключ, вкрай невдячне заняття, але є вихід! Загальнаформула:М=0.1*F*L. Де
L-довжина плеча (в див.),
M-момент сили,
F- сила впливу (вага в кг)< < /p>

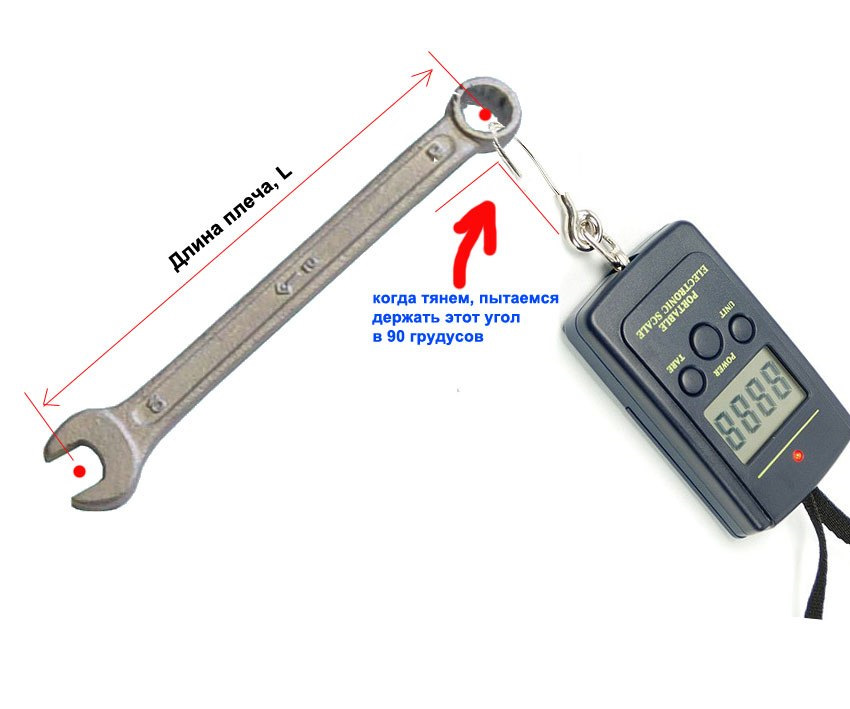

Тобто. Нам потрібен ключ на 10 (наприклад ріжковий-ріжковий, алезручніше все-таки ріжковий-накидний), звичайний кантер (електроннийабо механічний не важливо). Малюнок в HD-якості):
1. Відміряли лінійкою довжину ключа, згідно з рисунком.
2. За формулою порахували F (у нашому випадку = вага в кг.) F =M/(0.1 * L). Приклад:у мене був ключ ріжковий-накидний і довжинайого згідно з малюнком вийшла 12, 3см.
Підставивши у формулу я отримав:F=14/(0.1*12, 3)=11, 38H, тобто.11.4кг.
3. Вішаємо кантер на бік, де ключ у нас накидний (гачок кантера небуде зісковзувати, ось чому такий ключ трохи зручніше ніж ріжковийз обох боків). Тягнемо за кантер і дивимося на шкалу, щоб неперевищити наші xx кг. …
PS Не забуваємо перед усіма цими маніпуляціями, зважити на кантері1л. Пластик. Пляшку води і переконуємося що він показує рівно 1 кг (з похибкою +-30 г.). Для тих, хто фізику не довчив у школі івважає що це можливо неточна наука і треба все-таки йти та купуватиключ за 800 грн, оскільки цей метод може бути неточним! Чомунеточним? Та ось може й усе тут! )))
Я спеціально, заради інтересу, відкручував контргайку клапана, також цим способом. Так ось гайка різко "зірвалася" у біквідкручування, тільки при досягненні кантером зусилля в 11, 7кг. Аце як ми розуміємо, означає, що оскільки вона була закручена тим жединамометричним ключем (на заводі, або вже у дилера в Україні), то, звичайно ж, зусиллям у 14Нм. Не зійшлося в нашому випадку (в ідеалімало б при зусиллі в 11, 4 кг. Відкрутитися) саме через невеликупохибку методу, оскільки тягнути ідеально під кутом 90 градусів невийде, також точність вимірювання довжини L і похибка кантера, відіграють свою роль . Але підсумкова похибка (у моєму випадку0, 3-0, 4Нм) цілком вписується в початкову умову: "закрутити як умануалі написано, без динамометричного ключа".






Коментарі7
дуже корисна і потрібна стаття .з Вашого дозволу в закладки.тут би підредагувати або двічі стаття вийшла, нижню частину у краще прибрати.
дякую.
Виправлено)))).Не тільки можна, а й потрібно))))
Закручував так гайки маточок передніх коліс на Таврії. Правда під рукою була труба 1 метр і кантер пружинний))
Пружинний на кухні є))))) з часів ссср, не те ... цифровий зручніше
ну тоді цифрових небуло)) Хоча ці цифри вони так миготять.
Спробувати можна))) якраз на наступні вихідні заплановано чищення вентиляції картера двигуна 11194, для цього і збирається всіляка інформація))) Там якраз зусилля потрібно 2-4 НМ на закручуванні кришки, динамометричний ключ починається з 7-105 НМ, ві...
