У посилочці прийшла зірочка…
На сайті на малюнках вона була ось такою:

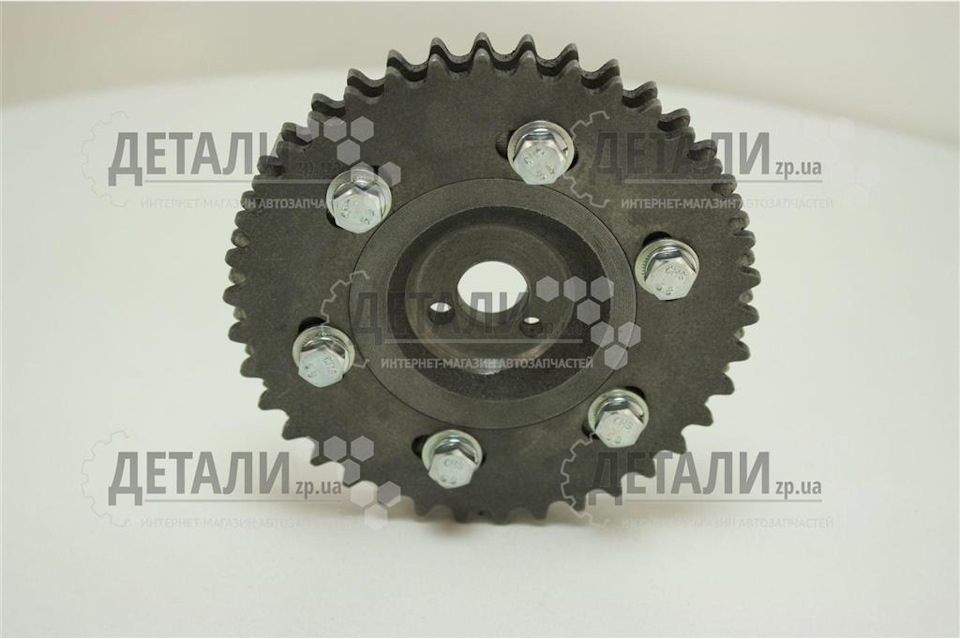

Вигляд спереду

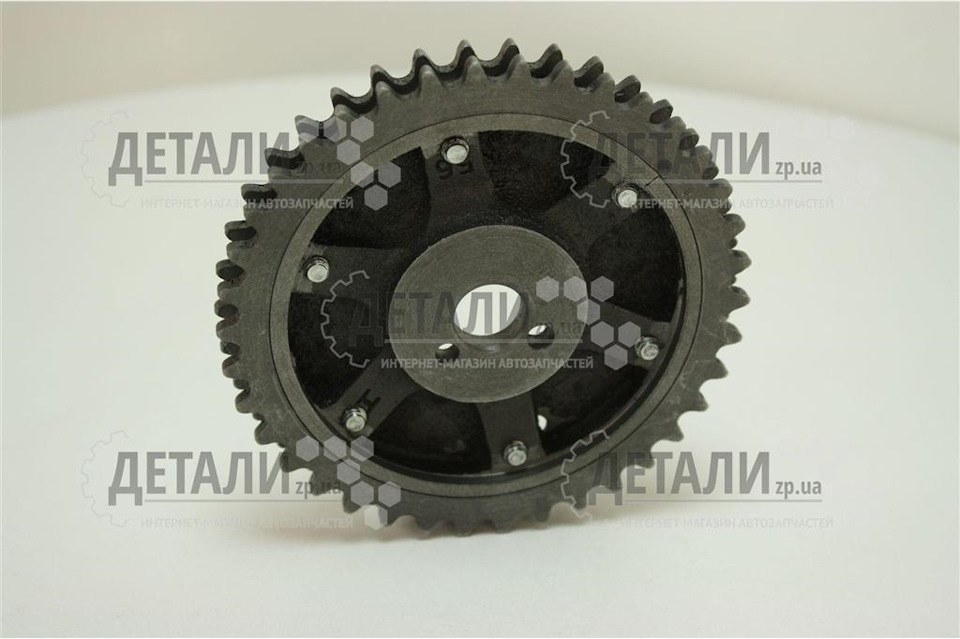

Вигляд з заді
А за фактом прийшла ось така:
Вигляд з переди

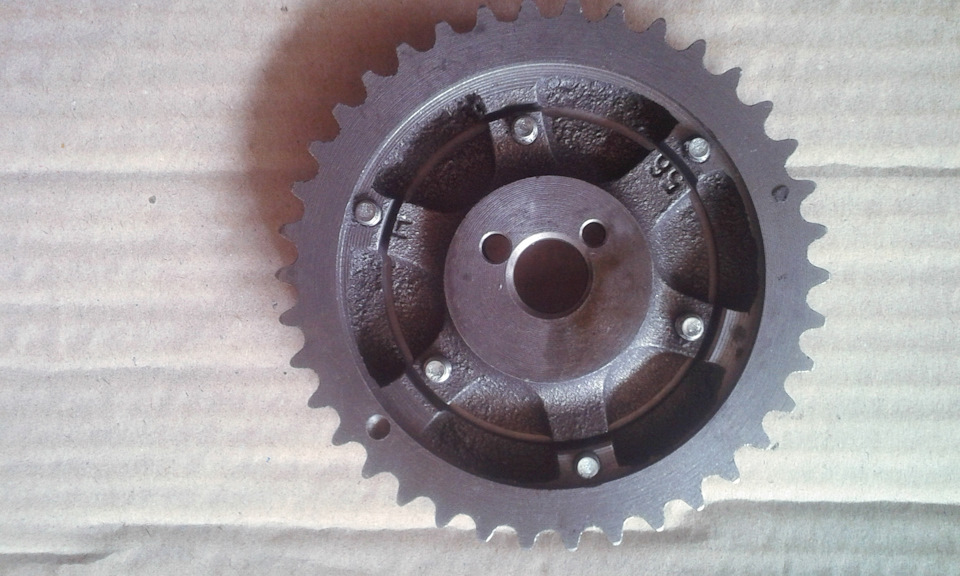

Вигляд з заді
Перша зірка зроблена з двох частин і на проворот її утримує 6болтів.
А ця складається з трьох частин, і на проворот її утримує лише 3болти (які мають загартування 5.8 — це меблевий болт).

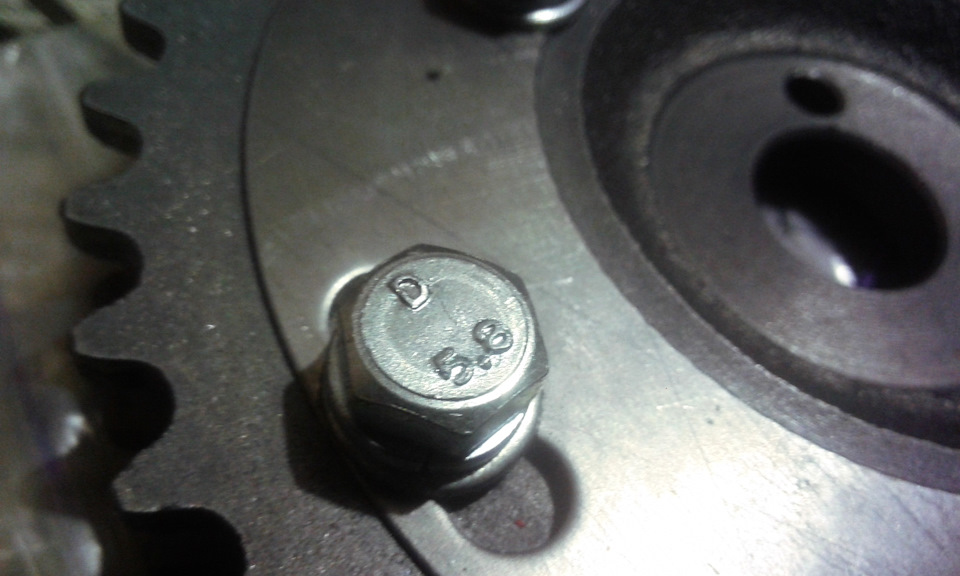

Болт 5.8
Бутерброд шайб та гроверів довелося зменшувати
ось власне сполучна пластинка
Сама зірка
Трохи доробок:
Викинув болти та купу шайб, замість них поставив пружинну шайбу іболт загартування якого 10.9, і звичайно все сидітиме на різьбовомугерметиці.
пружинна шайба з насічками
Болт загартуванням 10.9

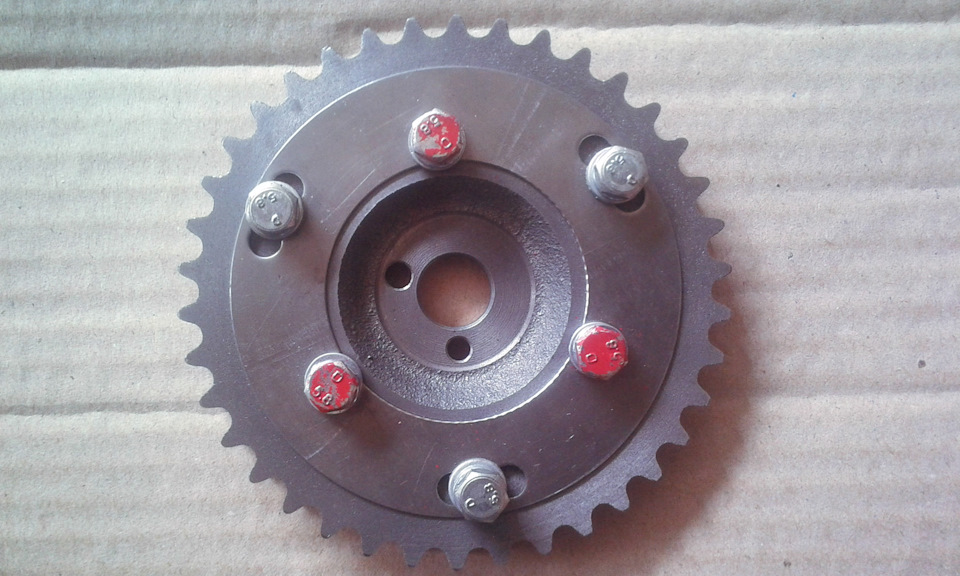

Кінцевий результат
Коментарі9
Я сьогодні купував прямо в магазині таку ж. Хоча перед цим зателефонував манагеру і уточнив яка вона, він запевняв що всі шість болтів на одній лінії, як на сайті. Ну а там подивимося, днями голову збиратиму до купи.
Трохи вдосконалень і буде вам щастя)))))
У Мене стоїть на трьох болтах і без герметика https://megadriver.org/p571855-probki-gbc перевірено все працює без проблем!
Дякую! Трохи легше стало))))
Перевірено і по горах і трасою, так що можна ставити!
Спрощена версія
Ну так, для виготовлення тієї що на малюнку потрібно дві зірки, як у пісні)))), а тут тільки одна і витрат по роботі набагато менше!
не менше, а приблизно сумірно. т.к. потрібно і розрізати тонким різцем на удар і виточуючи по=ластині строго центрування дотриматися.
Самопал якийсь аля підвал ...
