Світлодіодні задні ліхтарі

Нарешті закінчено основний етап заміни ламп розжарювання насвітлодіодні модулі.
Через недостатнє фінансування проект затягнувся на півроку. Нащастя, залишилася остання стадія — ПТФ Претендуючи наіндивідуальність, модуль ПТФ завмер на стадії розробки Думаю, що дотравневих свят задні ліхтарі будуть повністю закінчені.
НЕ можу сформувати вартість через 2 рази проектування тавиробництва модулів. Орієнтовно 900 грн.. Враховуючи, що обидварази розробляв і робив сам, причому вдруге матеріали були закупленіза оптовими цінами без ПДВ.
1, 5(1) аркуша одностороннього склооліту формату А4, 66( 50)червоних світлодіодів, 78(12) білих світлодіодів, 40 жовтихсвітлодіодів.Світлодіоди Super Flux.

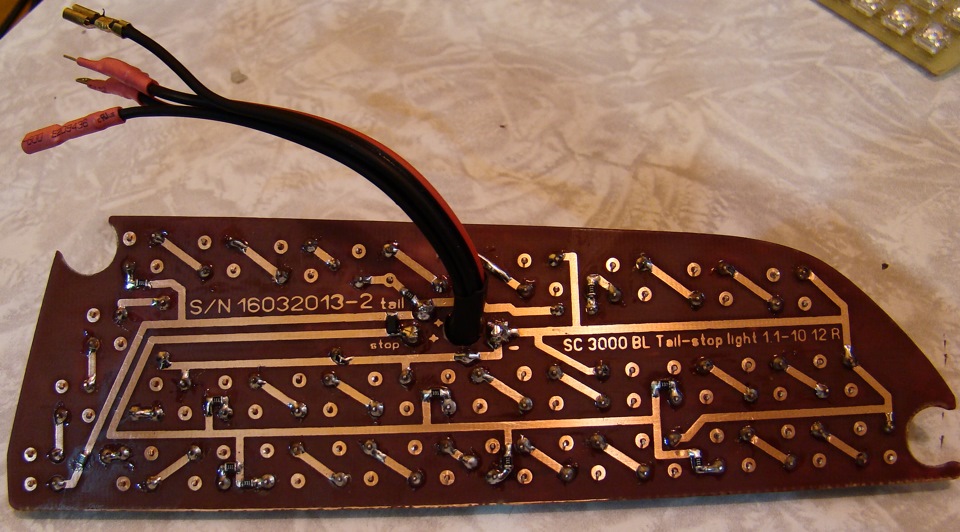

Резистори використані SMD 0805, чому їх і не видно на платі, тількина модулі габарит-стоп з боку доріжок видно .
Підсумок роботи у фотозвіті нижче.

На сьогоднішній день приймаю замовлення з міста Миколаїв від усіхбажаючих змінити лампи розжарювання на світлодіоди незалежно відмарки та моделі машини.
Для власників Славут та Таврій виготовлю світлодіодні модулі вбудь-яку точку України. Надсилання Новою Поштою, Автолюксом абоНічний Експрес.

От відео роботи.

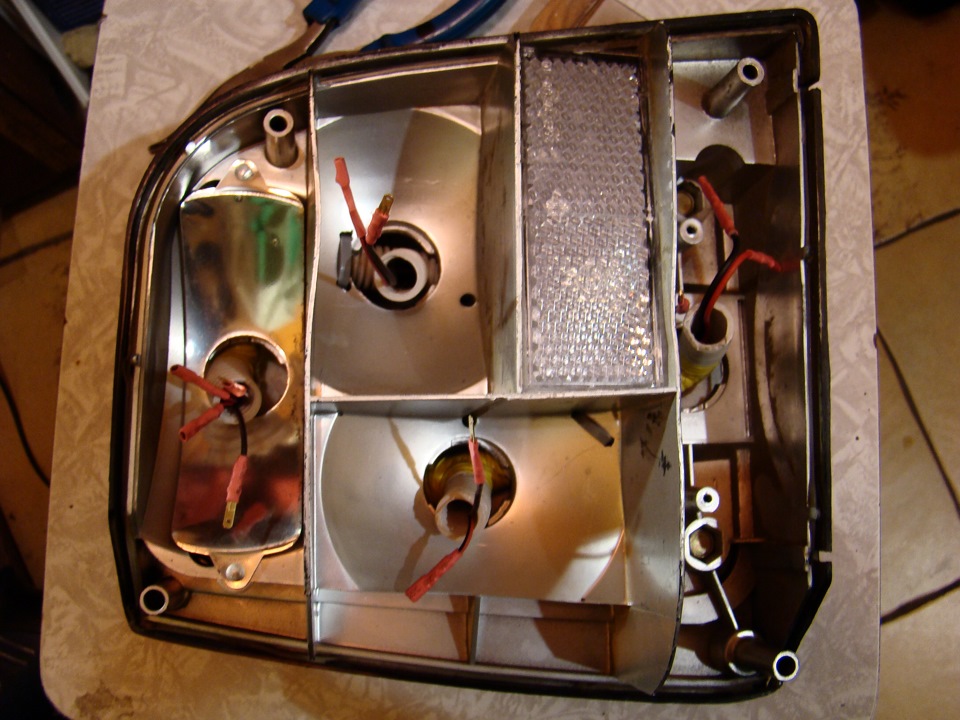

Знято скло та видалено патрони ламп.

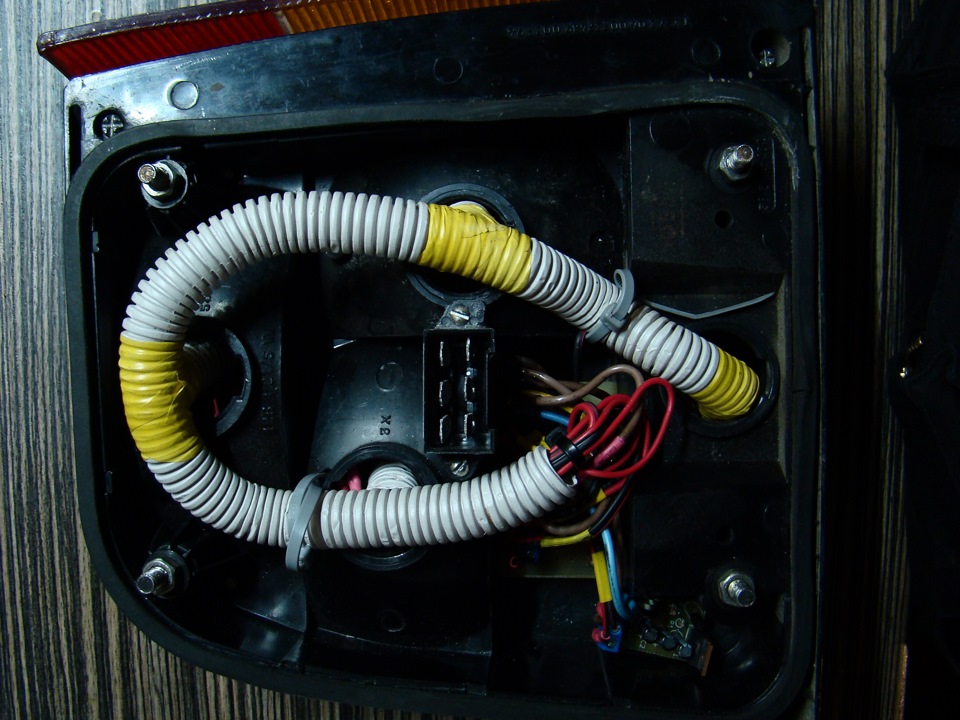

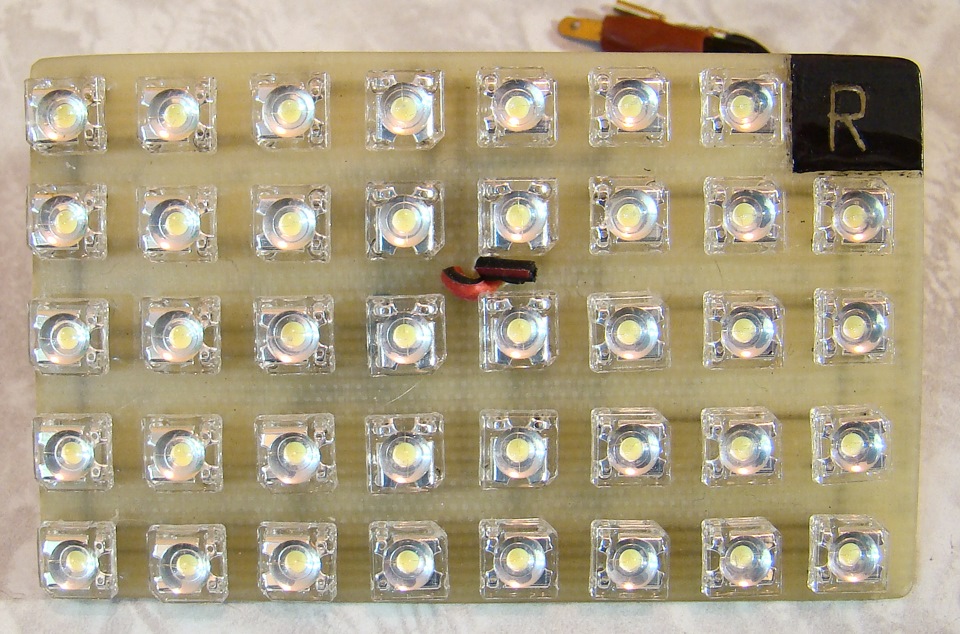

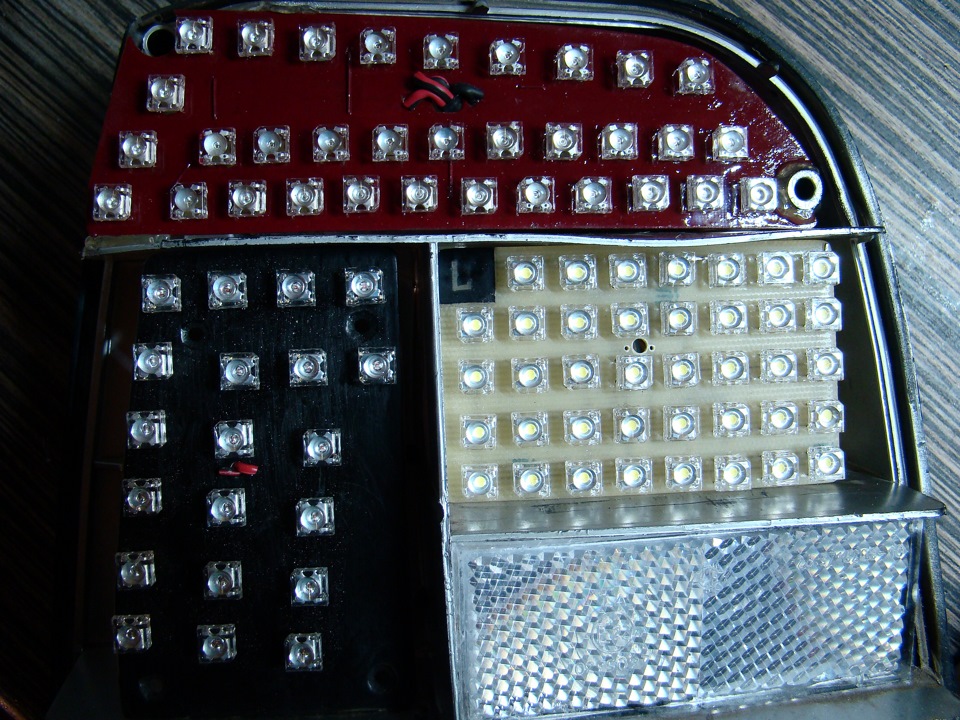

Вставлені модулі. Закріплені термоклеєм. Модуль габарит-стоп зізворотного боку. Модуль заднього ходу. Вид заднього ліхтаря звнутрішньої сторони. Для зручності наклеїв схему розпинуванняроз'єму. Запалювання вимкнено. Горять габарит та задній хід.Запалювання включене. Горить габарит та задній хід
Запалювання увімкнено. Горить габарит. Двигун включений. Горитьгабарит, задній хід та аварійна сигналізація
Двигун включений. Горить Стоп. Двигун включений. Горить стоп тазадній хід.
Запалювання вимкнено. Горить стоп.
Запалювання вимкнено. Горить габарит.
Імітація сутінків.
