Схема проводки ВАЗ 2101-2102

Та як є кілька нюансів по проводці додам пару схем дляперегляду.

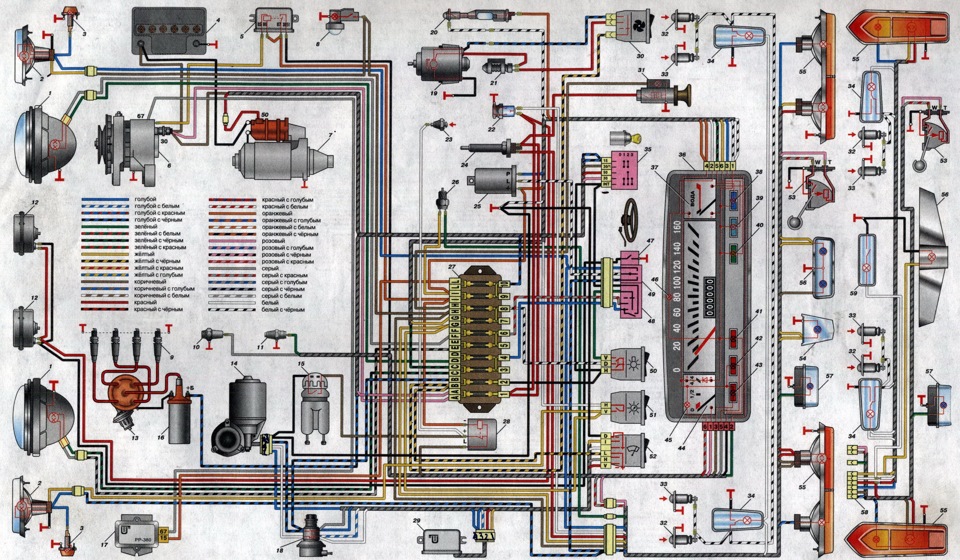

Схема електрообладнання автомобіля ВАЗ-2101, ВАЗ-2102 1 - фари; 2 -підфарники 3 — бічні покажчики повороту, 4 — акумуляторна батарея; 5 — реле контрольної лампи заряду акумуляторної батареї; 6 —генератор; 7 — стартер; 8 — підкапотна лампа; покажчика температуриохолоджувальної рідини; вітрового скла, 19 - електродвигунотопителя, 20 - лампа освітлення речового ящика, 21 - додатковийрезистор електродвигуна обігрівача, 22 - штепсельна розетка дляпереносної лампи; 25 - реле-переривник укзателів повороту; 26 -вимикач світла заднього ходу; 27 - блок запобіжників; 28 -реле-переривник контрольної лампи гальма стоянки; 29 - релесклоочисника; 30 - перемикач електродвигуна обігрівача; 31 -прикурювач; 32 -Вимикачі вимикачі плафонів, розташовані у стійкахзадніх дверей; 33 - вимикачі плафонів, розташовані у стійкахпередніх дверей; 34 - плафони; 35 - вимикач запалювання; 36 -комбінація приладів; 37 - покажчик температури охолоджувальноїрідини; 38 - контрольна лампа * далекого світла фар; 39 -контрольна лампа зовнішнього освітлення; 40 - контрольна лампапокажчиків повороту; 41 - контрольна лампа заряду акумуляторноїбатареї; 42 - контрольна лампа тиску олії; 43 - контрольна лампагальма стоянки і рівня гальмівної рідини; 44 - покажчик рівняпалива; 45 - контрольна лампа резерву палива; 46 - лампа освітленнякомбінації приладів; 47 - вимикач звукового сигналу; 48 - перемикачсвітла фар; 49 - перемикач покажчиків повороту; 50 - вимикачзовнішнього освітлення; 51 - вимикач освітлення приладів; 52 -перемикач склоочисника; 53 - датчик покажчика рівня та резервупалива; 54 - лампа освітлення багажника; 55 - задні ліхтарі; 56 -ліхтар освітлення номерного знака; 57 - ліхтар світла задньогоходу; 58 - штепсельні колодки заднього пучка дротів автомобіляВАЗ-2102; 59 - плафон освітлення задньої частини салону автомобіляВАЗ-2102

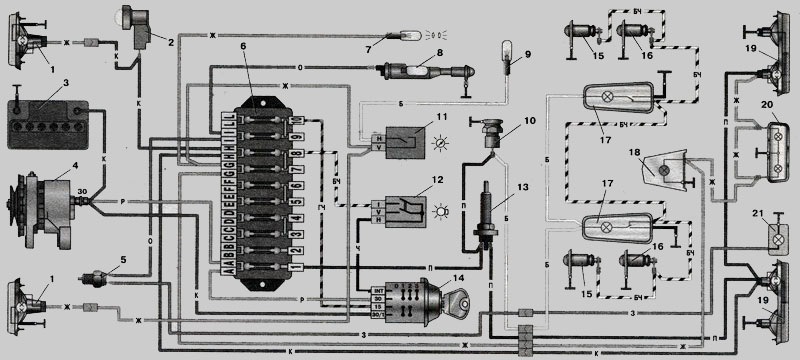

Схема включення зовнішнього освітлення 1 - підфарники; 2 -підкапотна лампа; 3 - акумуляторна батарея; 4 - генератор; 5 -вимикач світла заднього ходу; 6 - блок запобіжників; 7 - контрольналампа зовнішнього освітлення у комбінації приладів; 8 - лампаосвітлення речового ящика; 9 - лампа освітлення комбінаціїприладів; 10 - штепсельна розетка для переносної лампи; 11 -вимикач освітлення приладів; 12 - вимикач зовнішнього освітлення; 13-вимикач стоп-сигналу; 14 - вимикач запалювання; 15 - вимикачіплафонів, розташовані у стійках передніх дверей; 16 - вимикачіплафонів, розташовані у стійках задніх дверей; 17 - плафони; 18 -лампа освітлення багажника; 19 - задні ліхтарі; 20 - ліхтаросвітлення номерного знака; 21 - ліхтар світла заднього ходу

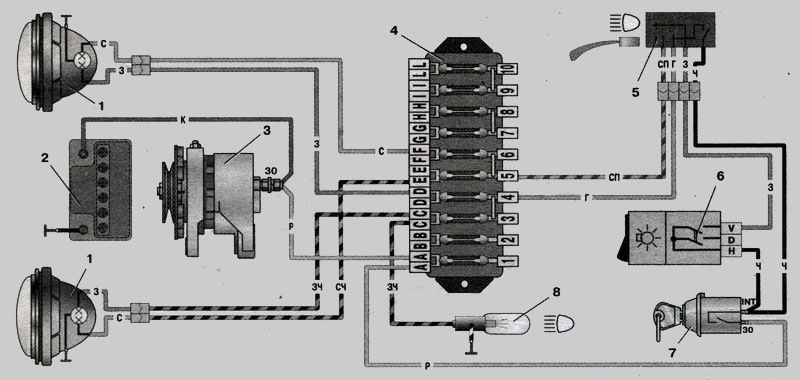

Схема включення фар 1 - фари; 2 - акумуляторна батарея; 3 -генератор; 4 - блок запобіжників; 5 - перемикач світла фар; 6 -вимикач зовнішнього освітлення; 7 - вимикач запалювання; 8 -контрольна лампа далекого світла фар у комбінації приладів

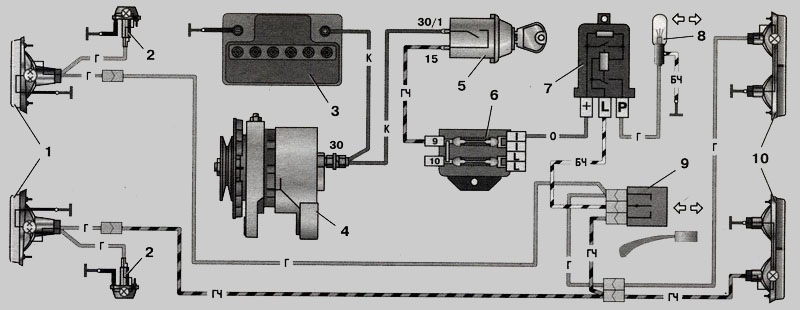

Схема включення покажчиків повороту 1 - підфарники; 2 - бічніпокажчики повороту; 3 - акумуляторна батарея; 4 - генератор; 5 -вимикач запалювання; 6 - блок запобіжників; 7 - реле-переривникпокажчиків повороту; 8 - контрольна лампа покажчиків повороту; 9 -перемикач покажчиків повороту; 10 - задні ліхтарі

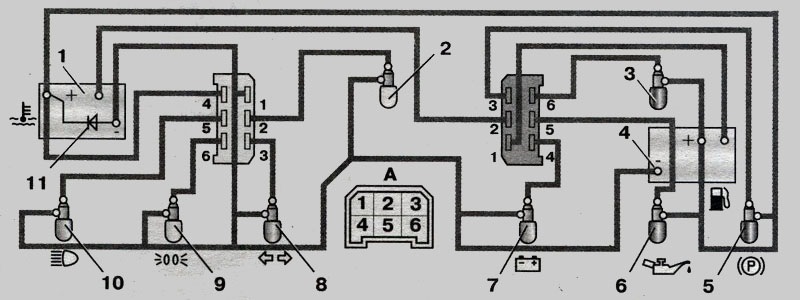

Електрична схема з'єднань комбінації приладів (вид ззаду) 1-покажчик температури охолоджуючої рідини; 2 - лампа освітленнякомбінації приладів; 3 - контрольна лампа резерву палива; 4 -покажчик рівня палива; 5 - контрольна лампа гальма стоянки і рівнягальмівної рідини; 6 - контрольна лампа тиску олії; 7 - контрольналампа заряду акумуляторної батареї; 8 - контрольна лампа покажчиківповороту; 9 - контрольна лампа зовнішнього освітлення; 10 -контрольна лампа далекого світла фар; 11 - діод захисту приладів; А- порядок умовної нумерації штекерів у колодках комбінаціїприладів
Схема включення контрольних приладів 1 - датчик контрольної лампитиску масла; 2-датчик покажчика температури охолоджувальної рідини; 3 - датчик покажчика рівня та резерву палива; 4 - контрольна лампарезерву палива; 5 - контрольна лампа гальма стоянки і рівнягальмівної рідини; 6 - контрольна лампа тиску олії; 7 - покажчикрівня палива; 8 - комбінація приладів; 9 - покажчик температуриохолоджувальної рідини; 10 - блок запобіжників; 11 - вимикачзапалювання; 12 - генератор; 13 - акумуляторна батарея; 14 -реле-переривник контрольної лампи гальма стоянки; 15 - вимикачконтрольної лампи гальма стоянки; 16 - датчик рівня гальмівноїрідини
