UPDATE2:Конвертер на мікросхемі CD7358GS працює погано, шарудитьчасто, він був замінений на транзисторну версію без мікросхеми, такий варіант працює набагато краще.
Не секрет, що японські радіоприймачі (як, втім, і УКХ приймачі) неможуть приймати повний FM діапазон, 90-108 МГц для них - недосяжнамрія. COMAND діапазон FM був обмежений частотами 75-90 МГц, ахотілося розтягнути його вгору до 108. Звичайно, просто додатимегагерців не вийде, а ось змістити діапазон 100-108 вниз, в 80-88- це вже вирішуване завдання.
< /p>

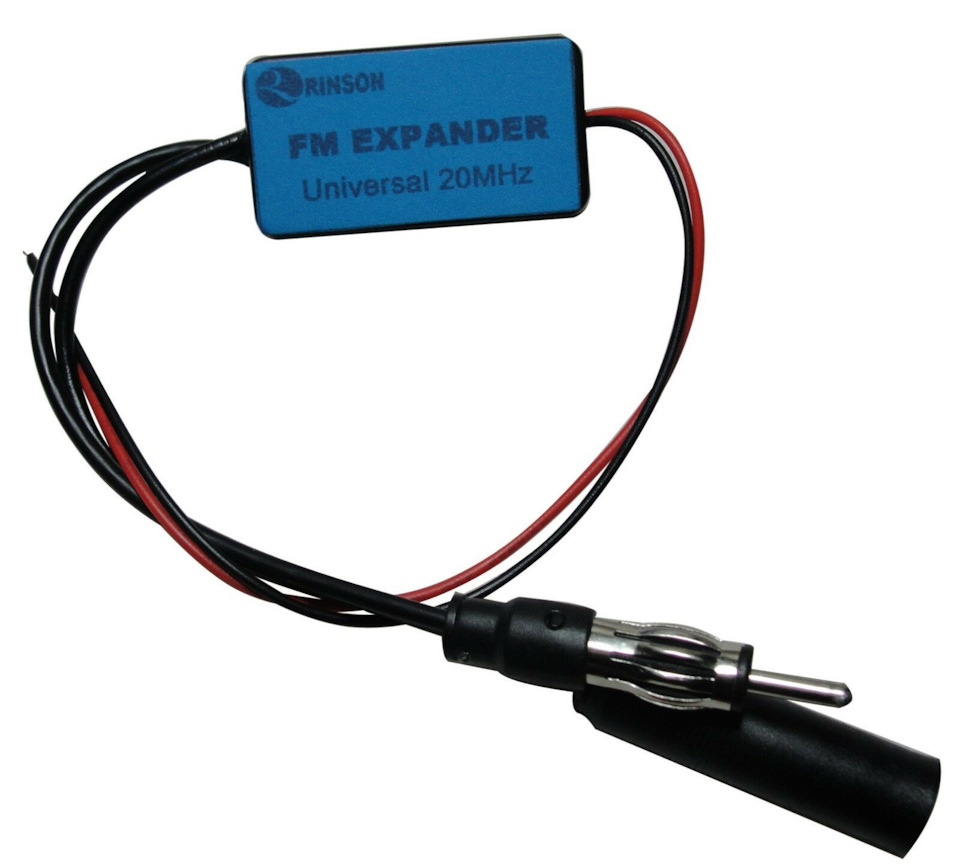

Знайшов на просторах eBay конвертер FM для японських тюнерів (шукайте за фразою FM expander), який зміщує частоту прийомурадіостанцій на 20 МГц вниз і вбудував його в розрив штатноїантени. Частоті 101.5 МГц ловиться приймачем на частоті 81.5 МГц, 106.8 МГц — на частоті 86.8 МГц і таке інше. У нас в Україні восновному продаються конвертери на базі мікросхеми CD7358GS, вінживиться від напруги 5-15В та зібраний на невеликій платі зкварцом, без корпусу. При живленні від бортової мережі автомобіляпристрій споживає 13 мА, що є досить істотним для постійноговключення. Такий хіба що до ACC можна підключати, щоби працювавтільки при включеному запалюванні. Виглядає Поганий конвертер осьтак:Поганий конвертер Через півроку використання замінив йогоіншим, без мікросхеми:

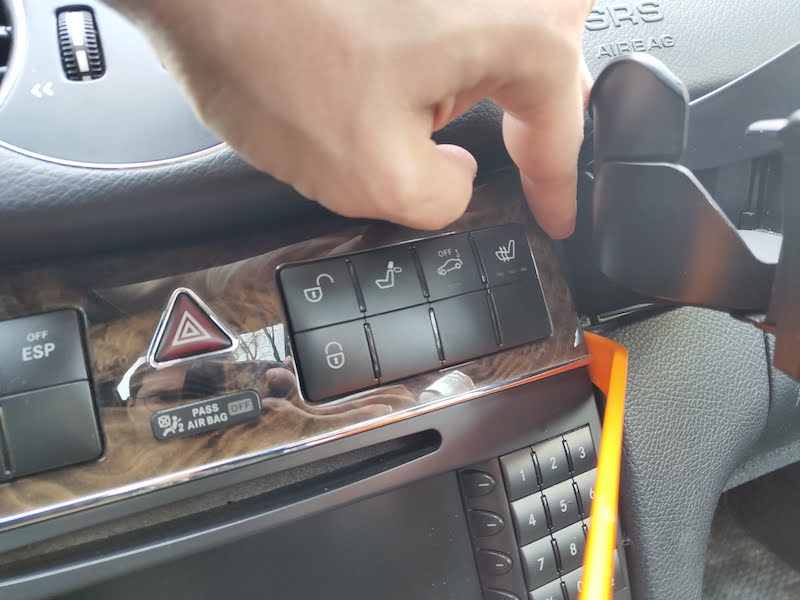

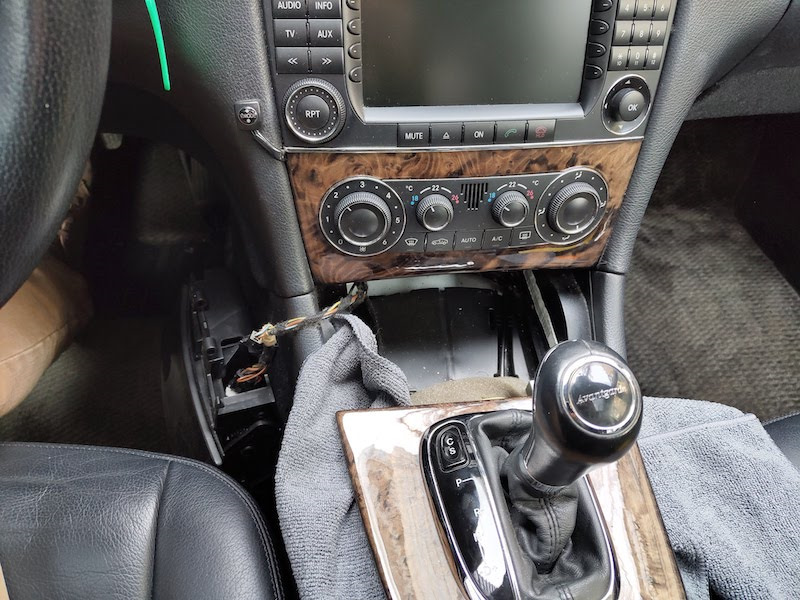

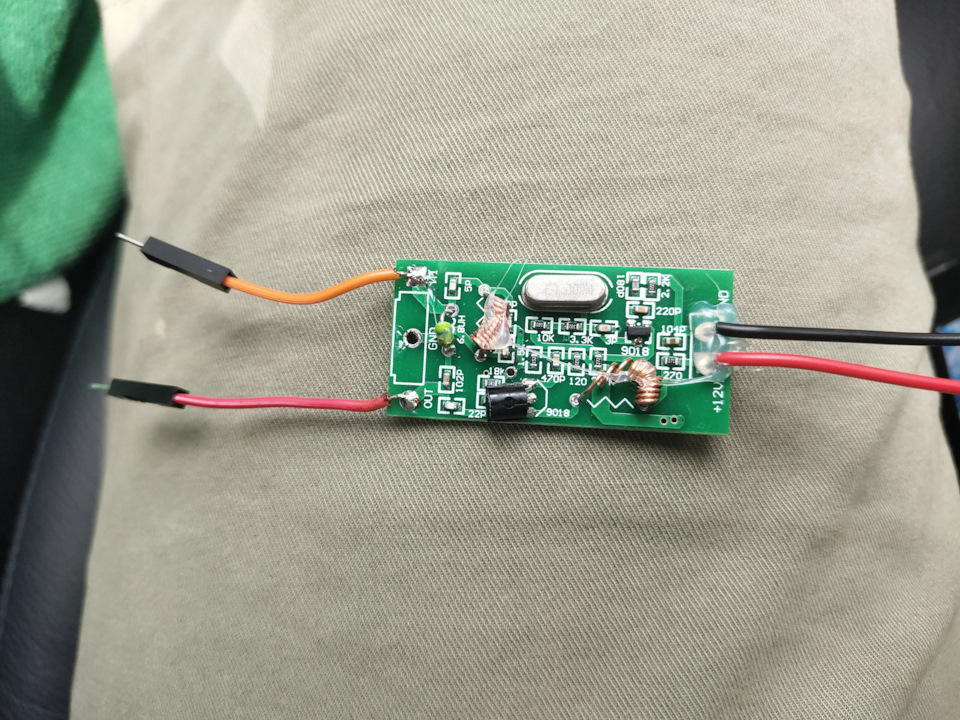

Хороший конвертер Він відрізняється також тим, що живиться тількивід 12В, при цьому споживає всього 5 мА, тому його навіть можназапитувати безпосередньо від +VBAT, а не тільки від запалення. Алея зробив інакше, додав транзистор-ключ, який відкривається відживлення FM модуля COMAND, про що розповім далі. Процес зняттяCOMAND досить простий:витягнувши попільничку, відштовхую накладкуселектора АКПП і зрушую її вище. Це зручніше робити в положенні N.Потім витягаю блок з попільничкою та прикурювачем і відводжу йогоубік, щоб не заважав. М'які елементи інтер'єру обкладаюганчірочкою, щоб не подряпати їх гострими кліпсами. Заодно, розбираю кожен блок і очищаю бруд, що забився між дерев'яноюнакладкою та елементами керування. Які відвертаю насадкою T20, потім знімаю його з кліпс.Найскладніша частина — верхній блоккнопок. Його кліпси розташовані з боків та по центру його нижньоїчастини. Відкривши підсклянник, даю натяг у верхній частині, азнизу відштовхую за допомогою пластикової лопатки. З лівого бокупростіше, коли пара кліпс уже відстебнута — тягнемо та допомагаємолопаткою.
Клац! Взагалі, набір таких лопаток це незамінна річ! Блок COMANDтримається на ще на 4 шурупах. У моєму випадку їх було 3, одинзабули вкрутити доблесні японські моддери, які вкорочували (по-іншому не сказати) кнопку V.MODE (дозволяє дивитися TV під часруху). Цю кнопку в результаті відклеїв від основи і заклавусередину до всіх інших дротів, нехай поки так — раптом стане внагоді потім. З COMAND вивів роз'єми для підключенняконвертера:
— Мінус
— +5В живлення FM блоку
— розрив доріжки від антенного роз'єму
> У просвердлений отвір вивів дроти з роз'ємами
Конвертер підключається в розрив антени, плюс безпосередньо до+VBAT, а в розрив мінуса — NPN транзистор у ключовому режимі, найого базу подаватиметься +5В при включенні блоку FM і тоді з йогоколектора буде запитаний FM конвертер.

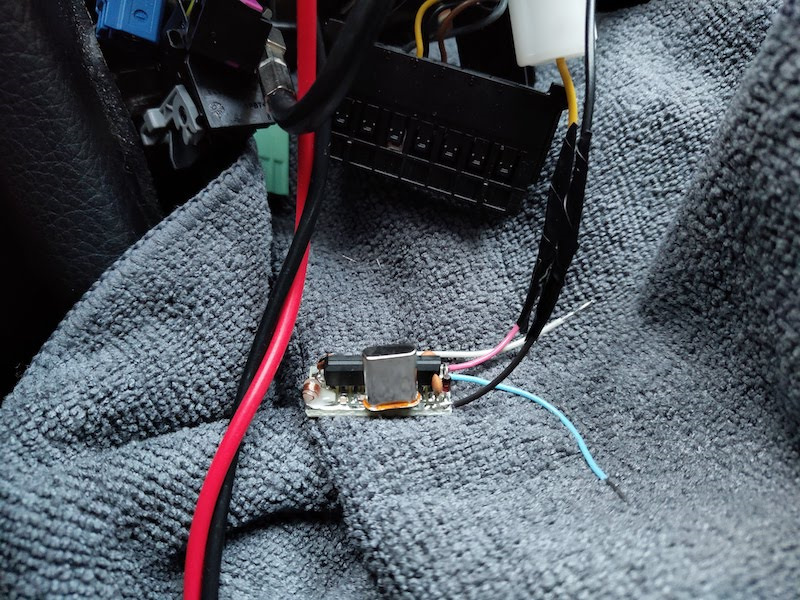

Всередину корпусу вклав і транзистор
У зборі
Вийшло добре, працює відмінно.
< /p>
Кілька фотографій COMAND, для тих, кому цікава дана модель.Розбирав я його з метою дізнатися, чи можна в нього поставитиSNAKECON для підключення камери заднього виду(www.olx.ua/obyavlenie/mer…akecom-ntg12-idocAfv.html). Забігаючивперед - не можна, плата екрана не має вільного RGB входу, томушукатиму альтернативний варіант. Якщо знаєте - пишіть)
"
— Мінус
— +5В живлення FM блоку
— розрив доріжки від антенного роз'єму
"
— Мінус
— +5В живлення FM блоку
— розрив доріжки від антенного роз'єму
