Сигналізація StarLine A63 + GSM

Всім привіт братці!
Нарешті взяв сили в кулак і зважився оформити цей запис.
Вже минуло більше тижня з того моменту, як встановили і довели дорозуму сигналізацію на моєму доблику…
Все було не зовсім гладко і про це далі…
Все почалося з купівлі даної сигналізації. На офіційномусайті.Замовив комплект StarLine A63, GSM модуль до неї ісиліконовий чохол синього кольору для основного брелка (на жаль, чорного не було в наявності).

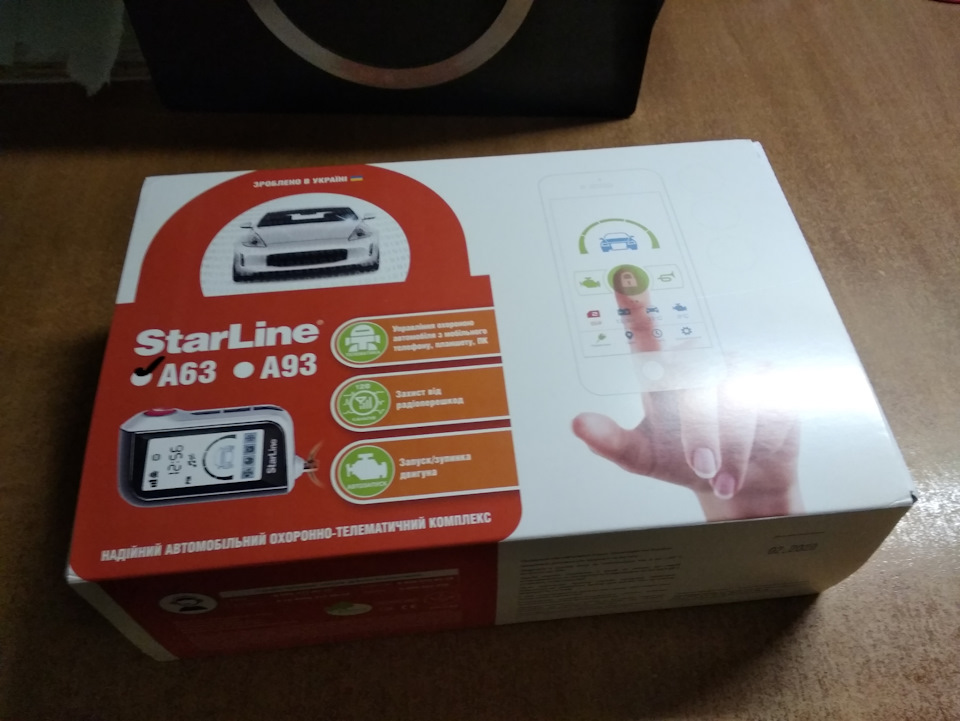

Прийшло все в такій коробці
<
Стартовий пакет для сигналізацій від Київстар уже йшов у комплекті, і до речі вже активований.
Це й стало в нагоді, адже встановлювали її в неділю, але активуваливже аж у вівторок з телефону майстра. Хочу звернути вашу увагу нате, що тільки у добликів після 2009 року випуску, керування дверимавідбувається по can шині. У дроти не довелося б так жорстковрізатися. Але для цього довелося б докуповувати модуль 2-can2-lin, який коштує близько 2000 грн.
Еххх… Біль…
Вартість комплекту обійшлася мені в 5800 грн. Як все було…

День перший!

У неділю, на 10 ранку, я приїхав на сто . Віддавши машину, довелося чекати до 15-30. Додаток від StarLine писав, що немаєзв'язку. Але те й зрозуміло, адже цим карту можна активувати тількив будні дні з 9 до 18.

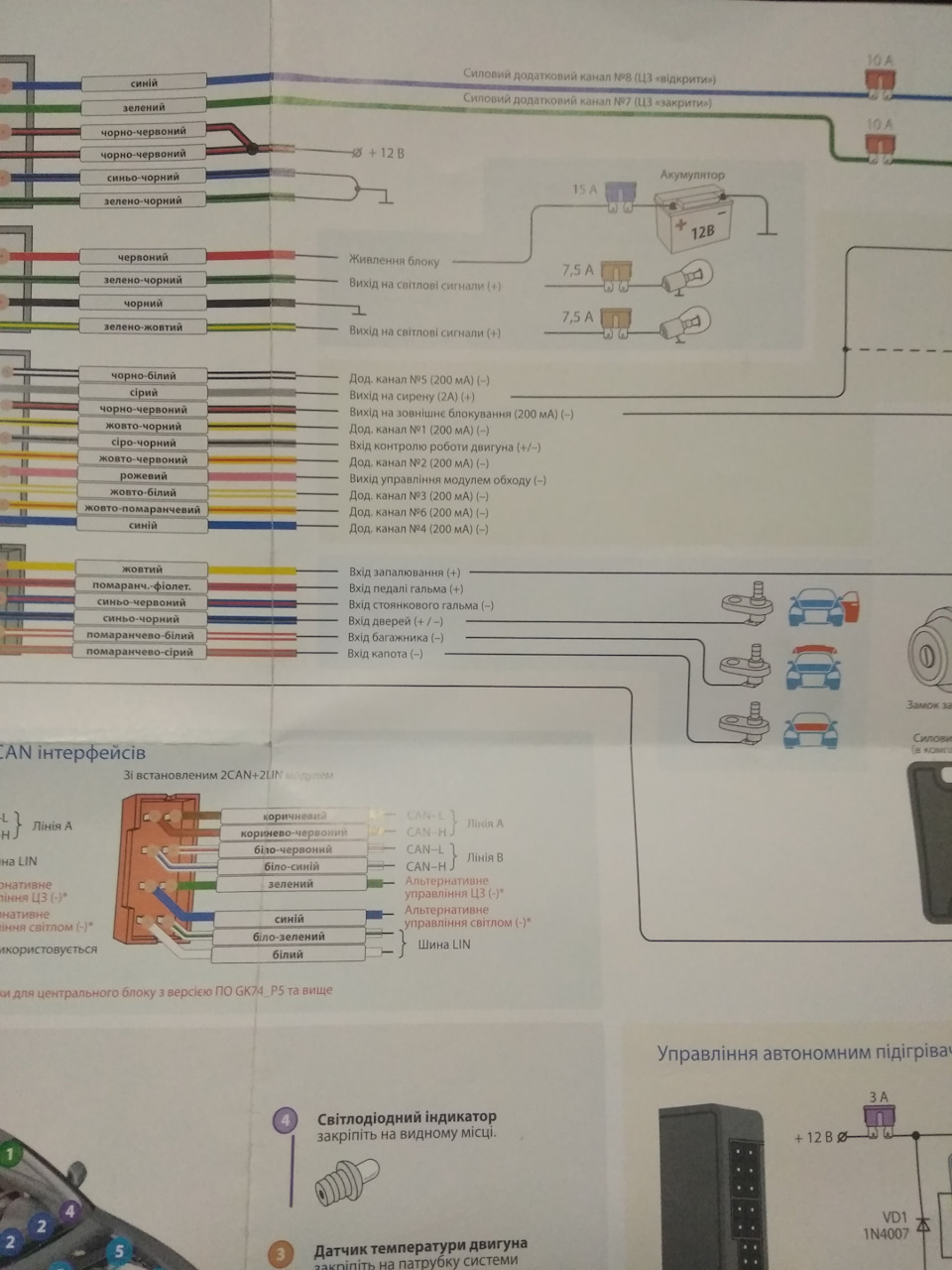

Все зібрали, підключили за стандартом — із блокуваннямбензонасоса.
Забрав машину і в радощах поїхав обмивати.
Але після приїзду додому, почалися хибні спрацьовуваннясигналізації, по кінцівках дверей і багажника.
У комплекті йшло 4 діоди для складання схеми на кінцевиках і яквиявилося, для доблику їх мало .

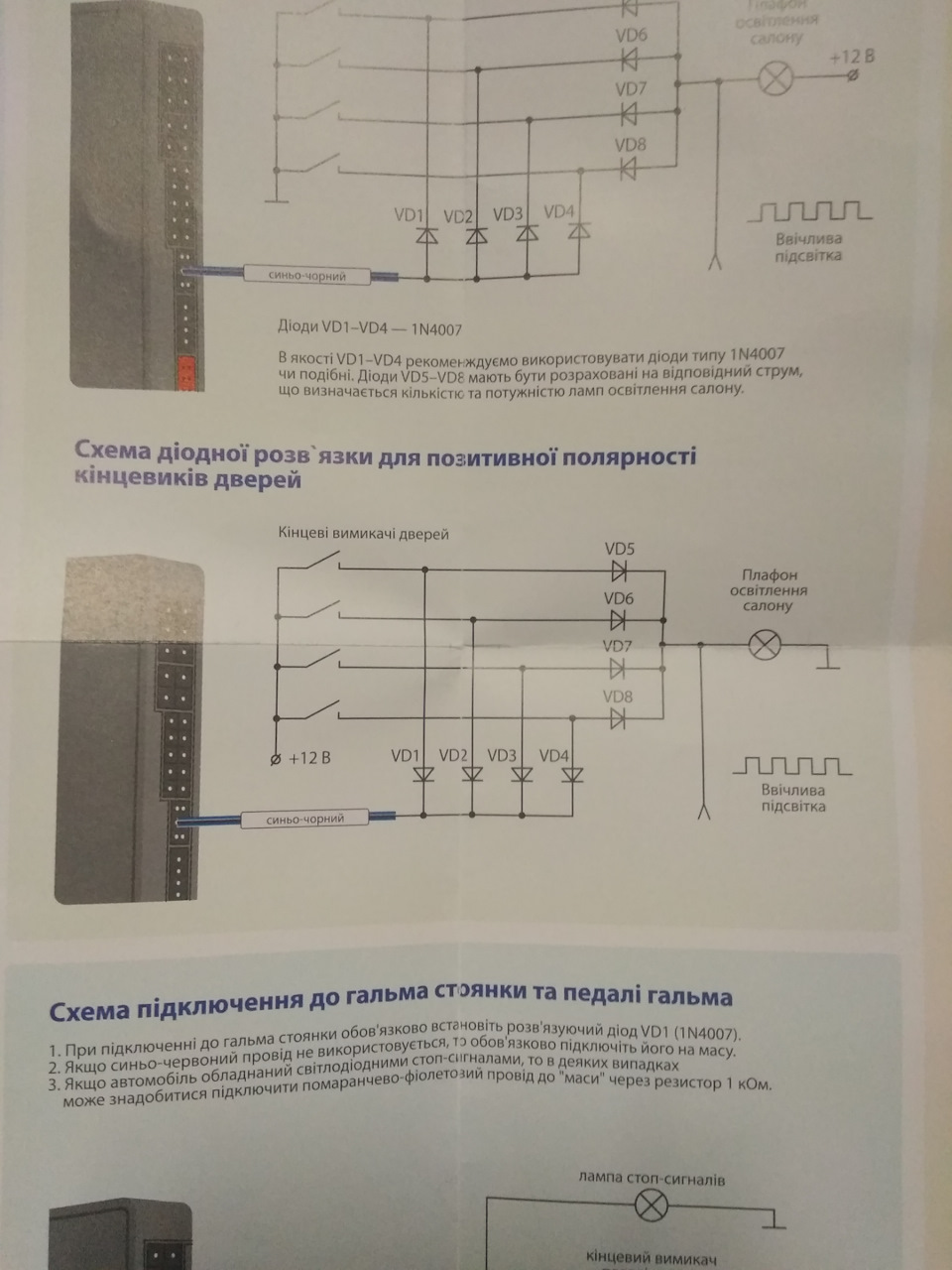

Зверніть увагу на схему підключення кінцевиків дверей досиналізації…

Воот

Справа в тому, Що на піни капота і багажника йде по одномукінцівці, а ось на дверях їх аж 4. Для цього і потрібно додаватидіоди (для кожного ланцюга по 2) ось так за схемою, що йшла зсигналізацією ... Почитавши схеми на Добло, стало зрозуміло щоланцюгів дверей салону (без урахування багажника) — 3. Кінцівкипередніх лівих і правих дверей йдуть окремими ланцюгами, акінцевики задніх лівих і правої — за паралеліни.
З цього висновок — треба 6 діодів.

День другий!

Природно до другого дня, в це ще ні хто не вникав і майстра весьдень ламали собі голову мовляв "чому, що не так? "
І через пів дня, у мене вже урвався терпець і я чекаючи машинку, відкрив схему і за пів години розібрався у всьому сам, а потімпрезентував свої думки майстрам, які в шоці від того, що таквзагалі буває, додавши 2 діода в схему, зібрали дверний ланцюгправильно.
Також активували цим картку з телефону майстра і після поповненняномера на 50 грн. Нарешті таки зв'язок у додатку з'явився. Меніпоказувало весь статус машини, але керувати з телефону я не міг.>
А робити це так:потрібно сісти в машину і натиснути 7 разів насервісну кнопку (або основну, або ту, що на антені приймача (вонипрацюють аналогічно)), потім включити запалювання і після парочкизвукових сигналів, все прив'яжеться. br/>
Про диво, воно почало працювати👌😂

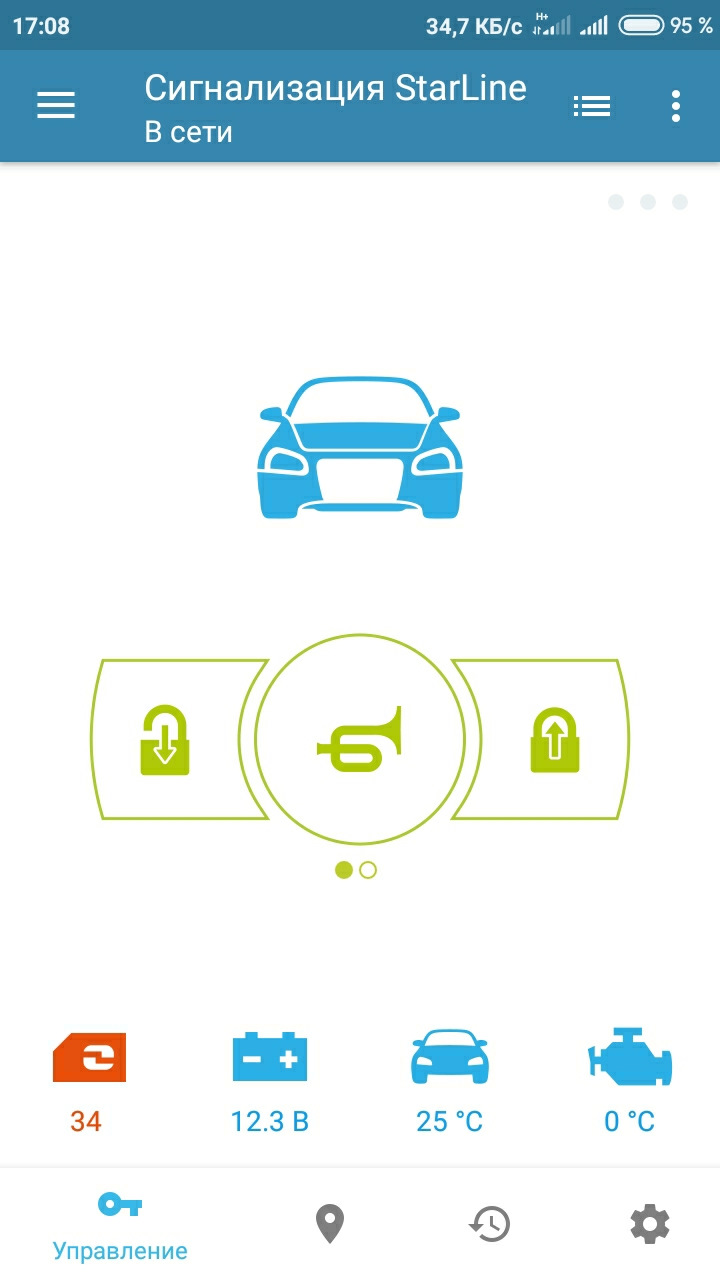

Інтерфейс програми для андроїд
"стоп кран" ... Після "зриву пломби", бензонасос буде заблокованийі машина стоятиме як "вкопана", доки через сайт StarLine не ввестипароль. Адже зручно, не знаходите? ))
За повз повідомлення в додатку, ваша машина при спрацьовуваннісигналізації буде дзвонити вам на телефон і приємним жіночимголосом говорити мовляв: "увага, режим тривоги, спрацював датчикудару/датчик нахилу або відчинені двері/багажник/капот…
І спробуйте тільки скинути виклик… Повірте… Сам у цьомупереконався, чи буде передзвонювати доти, доки не натиснувши 0, невислухаєте цю самотню дівчину 😆…
< /p>

Продовжу…
Забрав машину я вже приблизно о 22-й вечора і втомлений і злийпоїхав додому.

<
По дорозі, кожну зупинку, починала моргати лампочка сигналізації всалоні Як виявилося по приїзду додому, сигналка постійно думала, щодвері багажника відчинені 😐
А вони звичайно майстри... Підключили пін багажника так, щоб вонане спрацьовувала і витягли лампочку підсвічування багажника.
Думали що зі мною цей номер прокотить? .. Ні, непрокотило./p>

День третій!

Ще півдня вони ламали голову над кінцевиком багажника… Вже дверісалону не викликали хибних спрацьовувань, але двері багажника, як іраніше, через пів години +-, нібито відкривалася і машина репетувалаяк різана на все сто. За фактом — хз…
Вже реально все правильно було підключено, але сигнал всеспрацьовував і спрацьовував…
Яке рішення? Пффф… Не здогадаєтеся Реле епта, реле Випихнулинайпростішу релюху на 4 піна в районі лампи підсвічуваннябагажника… Як? За якою схемою? Чесно кажучи - я взагалі хз, алевоно працює 😃 Про Боги, колгосп - працює 🤣
Не важливо як, результат - цілком адекватно робоча сигналізація ініяких проблем взагалі)) )

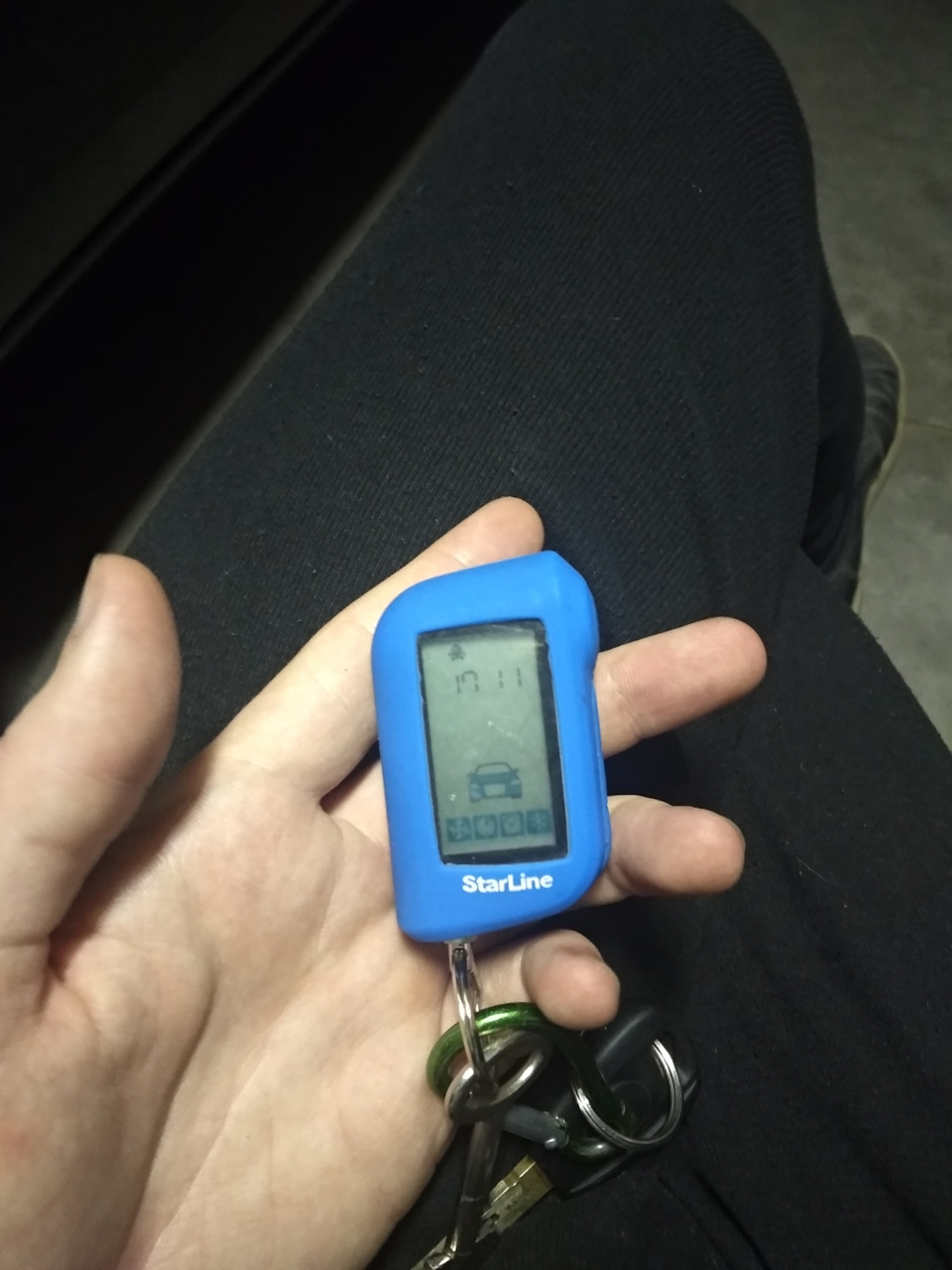

Основний брелок у гламурненькому чохлі 😂
За установку взяли — 2000 грн.
Довго мучилися, психовали ... Я теж уже ходив і всім х. Роздававтам. Як можна ставити сигналізацію, не ознайомившись зі схемамиавтомобіля? А? Ну і італійці звичайно - збоченці ... Це ж треба таксхему ускладнити? ! Навіщо? Не розумію.

За підсумком сигналізацією задоволений. Був шокований, коли заходиву ліс на 1 км від машини, а зв'язок з брелоком не губився. Прицьому я розмовляв зі своїм корешем, який стояв біля машини і вінпідтвердив, що двері відчинилися, коли я натискав кнопку на брелокув кілометрі від машини.
За характеристиками пишуть, що нібито брелок ловить на відстані2000 м. Не знаю, не перевіряв, але свій 1 км — спокійно. Також хочузауважити:антену приймача потрібно встановлювати на лобовому склі ібажано не за шовкографією. Ось мені встановили на ній (за салоннимдзеркалом) і навіть при цьому, повторюся 1 км лісу — спокійно!
Спасибі за увагу, всім кращого) PS:Не вдалося описати всі думкивідразу, так що буду доповнювати тут ... <
1. Сирени не було в комплекті, і я докупив сирену на 30Вт (2, 5 А).Але після приїзду на сто, за документацією з сигналки дізнався, щомаксимум можна на 2А давати навантаження на пін сирени. Боявся щоне працюватиме — пощастило, працює поки що добре.
2. Наступною на черзі — встановлення ГБО.
Треба придумати тепер, як блокувати газовий контур за сигналом. Ярозумію, що машина на 4-му поколінні ГБО буде і так заводиться набензині. Просто часто доводиться залишати на пару хвилин прогрітумашину з увімкненим двигуном на вулиці (поки ворота гаража та дворузачиню) і є ризик, що в цей момент її можуть викрасти, а тому що дотого часу машина вже працюватиме на газу, заблокувати з телефону вжене вийде, адже блокування по бензонасосу.
