Ремокон на Sony (з мікроконтролером)

Давно горів бажанням поставити ремокон на магнітолу. Міняти на 2-хdin не збирався, так як за всіма характеристиками мене вонавлаштовує))) Все почалося з покупки 9- ти пінової "равлики".Післячого був замовлений на розбиранні роз'єм який підключається зізворотного боку шлейфу (під кермом) для підключення круїз контролю (про це пізніше), сигналу та мафона:

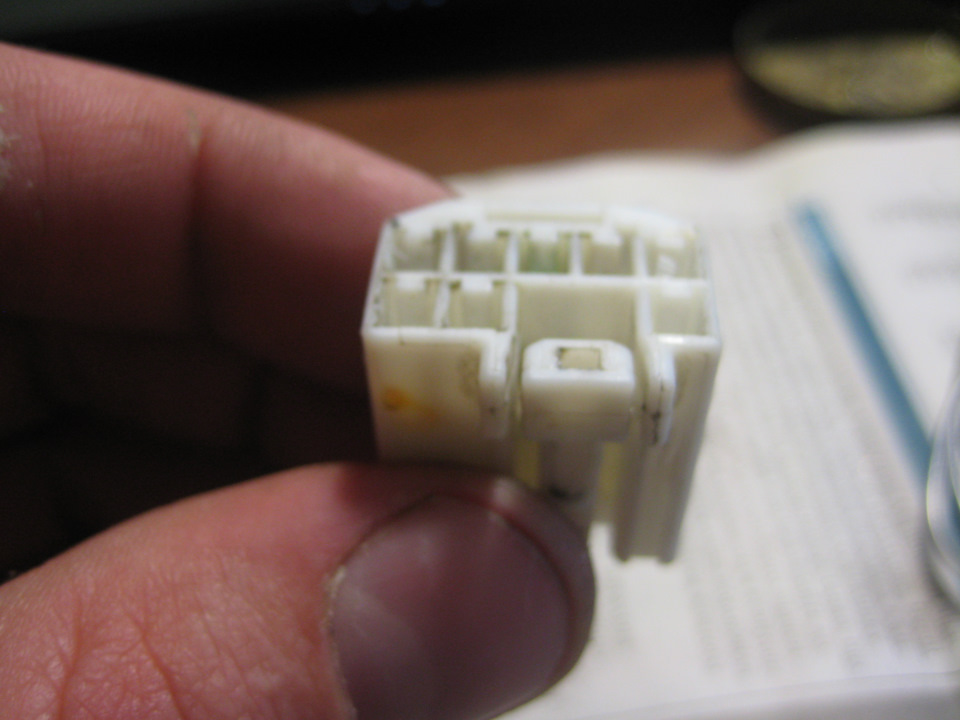

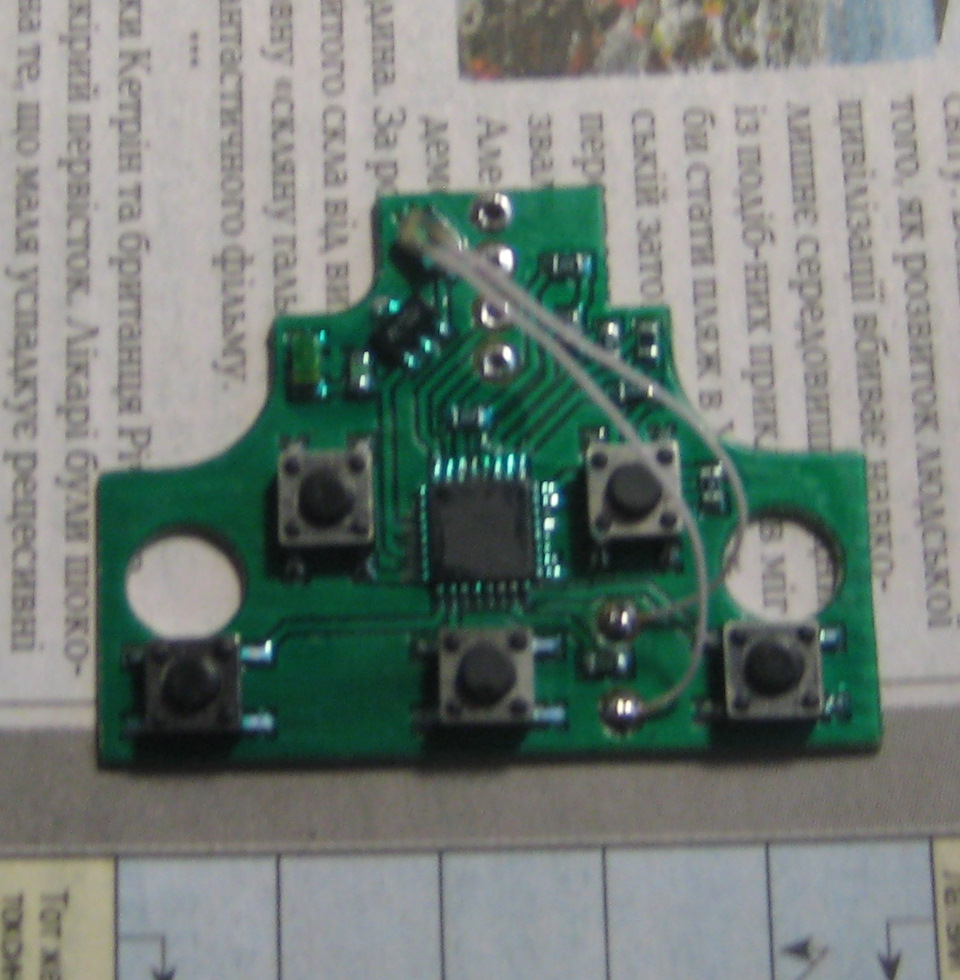

Ось він! піни з нього витягнув) У всьому відомого RusLanCk бувзамовлений і ним розроблений цей девайс:Штуковина)
Керує 9- мя функціями на магнітолі, звичайний та альтернативнийрежим (при натисканні та утриманні кнопки "SRC", загоряєтьсяіндикатор (світлодіод). Для живлення цього девайсу була задіянаодна доріжка шлейфу (для "+"), мінус узяв на кермі. Плюс на виходіпідключив до дроту АСС (коричневий, виходить із замкузапалювання).В колодку яка виходить зі шлейфу для підключенняремокона вставив два ще два піна ("+" і "-"):

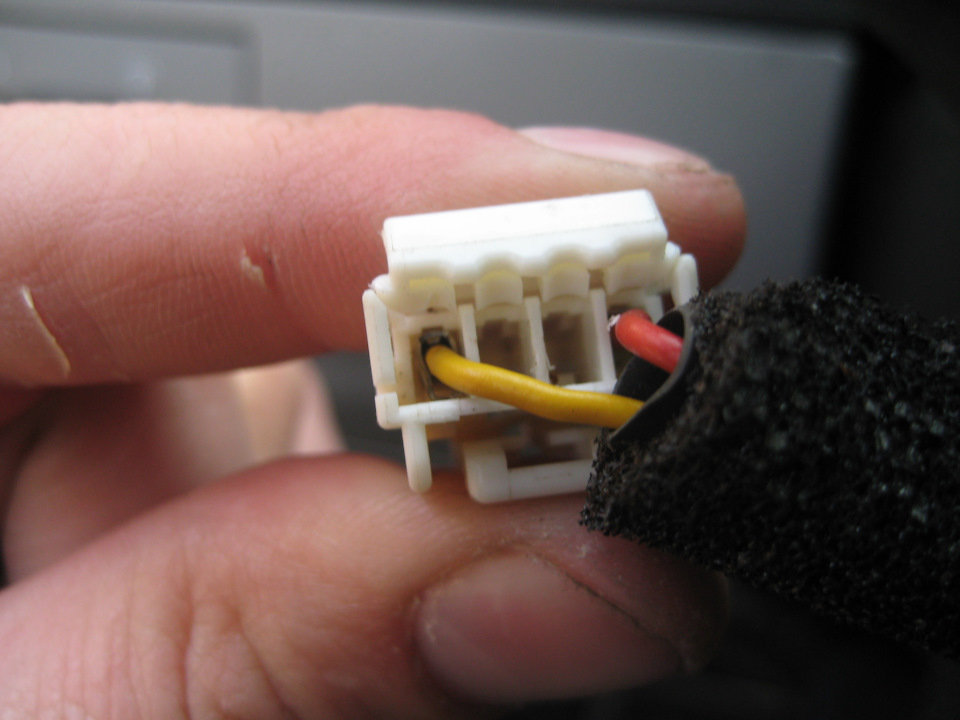

до

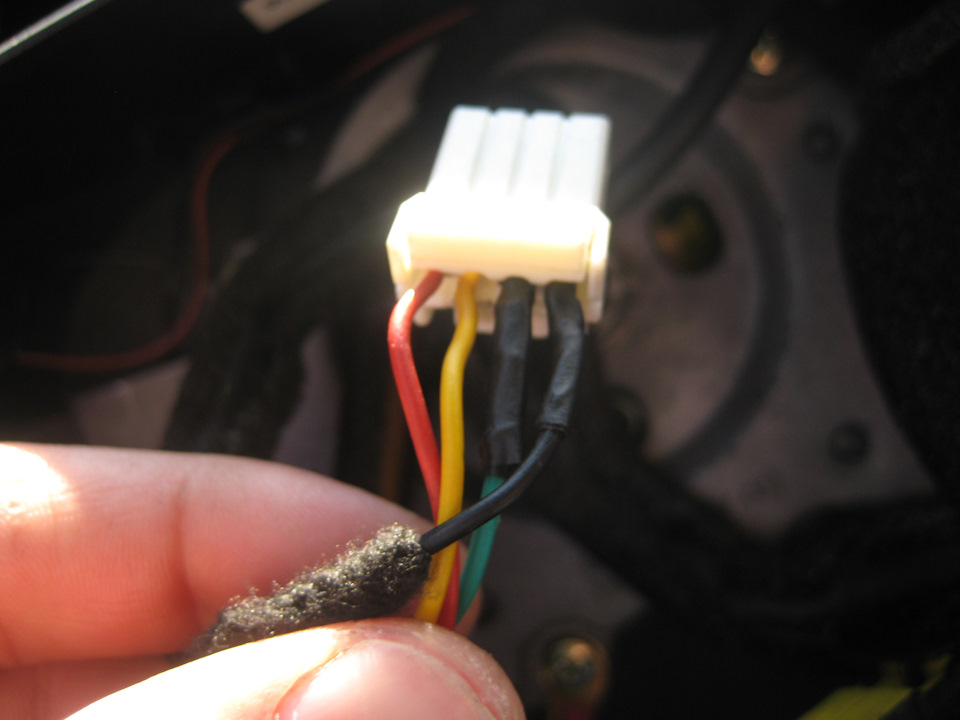

після

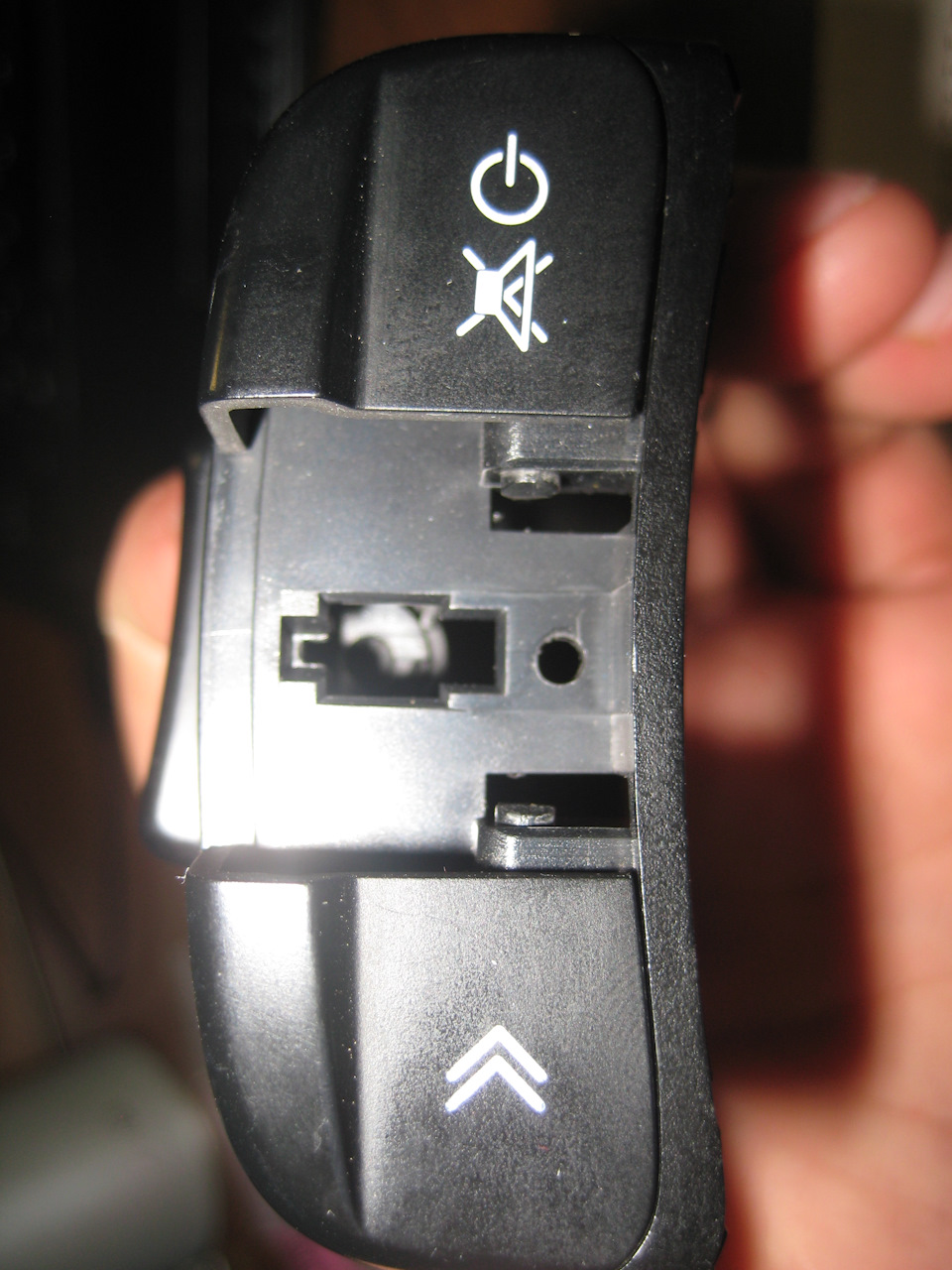

Ремокон був перероблений, просвердлив отвір для світильника:
отвори для проводочків

Всю проводку в кермі обклеїв самоклейким паролоном:<

Порядочок)))

Тільки не забув))), це все господарство приїхало до мене безметалевого кріплення ремокону, але світ не без добрих людей, нашдрайвівець Yarik -k люб'язно і безоплатно вислав мені 2-візаготівлі, за що йому величезна подяка! Ось все на своїхмісцях:

1
2
звичайний режим
Альтернативний режим
Дякуємо! Добра та Миру!
