Мийка: Частина 1.2 - Модуль вентилятора салону. Розбираємо.

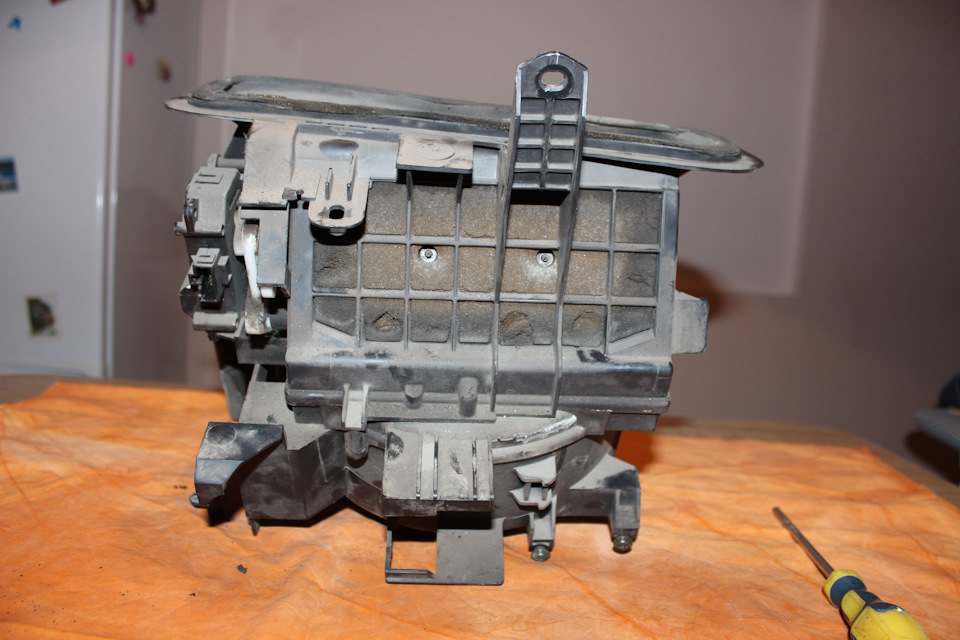

Черга в процесі глобального миття та відновлення підійшла домодуля вентилятора салону. Для початку проводимо розбирання таревізію.

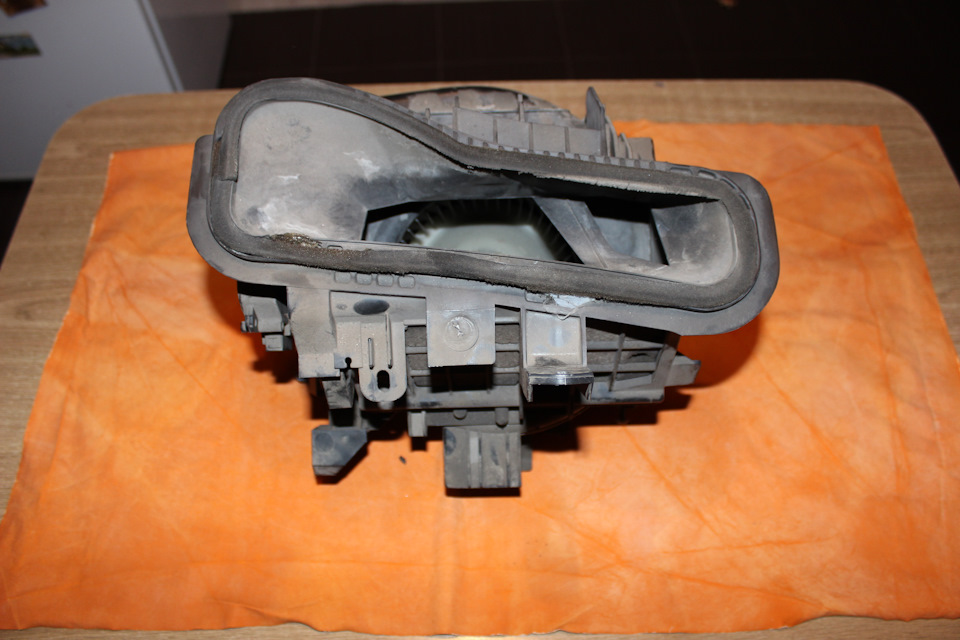

Видно старий ущільнювач перехідної частини.
>

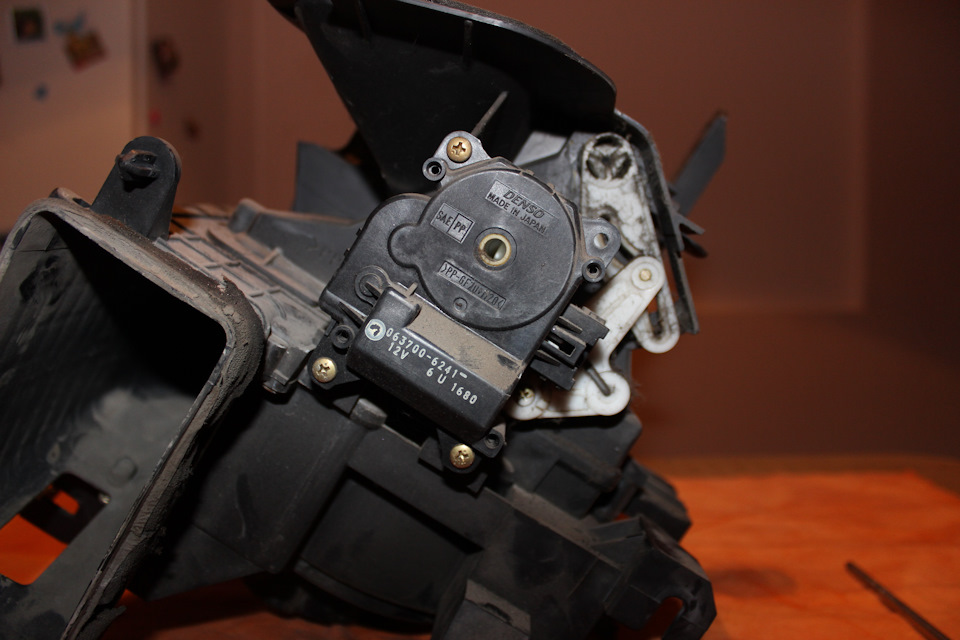

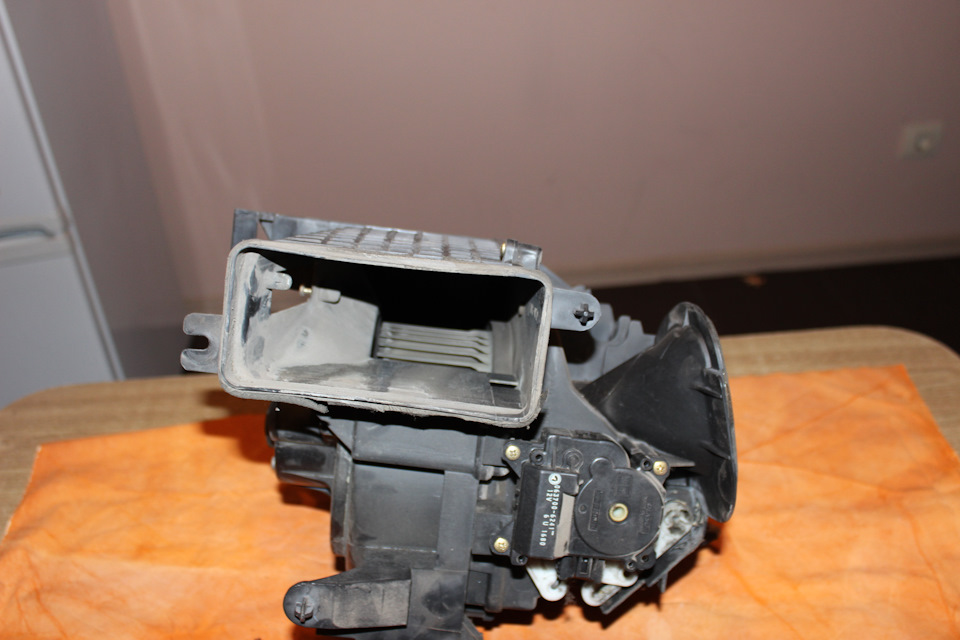

Перш насамперед знімаємо сервопривід заслінки, щоб не пошкодитивисоко технологічне диво)

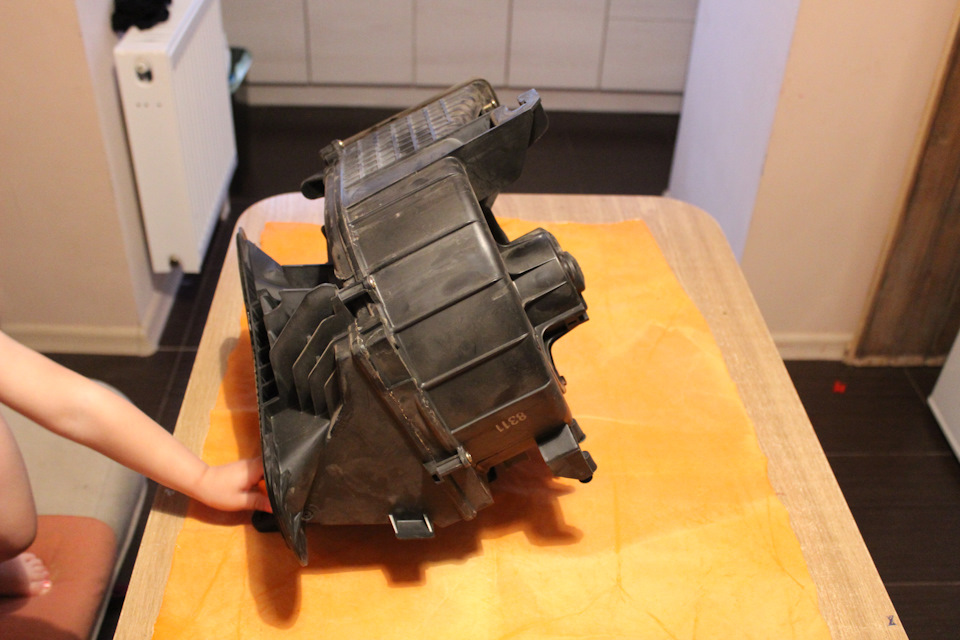

Всі роботи виконує спеціаліст з системи кондиціювання Toyota MotorsВарвара Олександрівна)
>

Таку картину побачив у равлику, брудно але таких покладів як укорпусі кондея немає.Напевно тому, що тут повітря рухається швидшеі вузьким трактом.

Знімаємо заслінку Для цього необхідно відстебнути елемент системисервоприводу з білого пластику З внутрішньої сторони видно зубчикина які він застібається.Притискати їх нічим не потрібно.
Стани ущільнювача заслінки без коментарів.
Далі повністю забираємо сам вентилятор.
Три саморізи кріплять його до равлика До речі сам вентилятор можнавийняти без розбирання торпеди і всього іншого. Так самовідкрутивши три саморізи і вийнявши його під ногами пасажира.Саморізи з головкою під зірочку. Знімаємо хомутик. Віджимаємозубчик фіксатор і знімаємо крильчатку. З боку корпусу вентиляторавідштовхуємо кришку і зсередини виштовхуємо моторчик внизу. Унаступному записі чистка та відновлення функціоналу)
Всім добра! )
