Встановлення парктроників у Сітроен Берлінго Б9

Напевно прочитавши і подивившись фотки які будуть нижче, багато хтотеж наважиться самостійно поставити собі парктроніки.)
І так… спершу замовив на avtozvuk.ua SV-4T Чому його 1) Сподобавсядисплей, 2) Звук пищалки не такий неприємний як у інших;

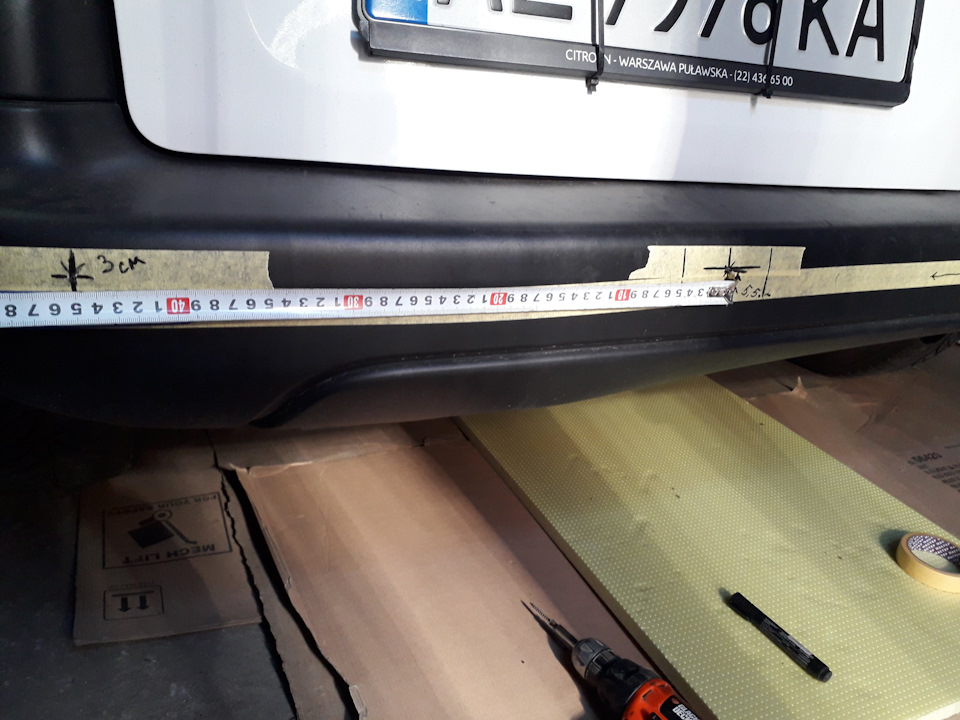

Прийшла посилка, і я бігом у гараж.Спершу зробив розмітку, кудикріпити датчики.Заліз під бампер, там виявив 2 технічні отвори вбалці під парктронік.Маркером переніс ці отвори на наклеєнумалярську стрічку на бампері. Краю бампера і зробив позначкипередбачуваних отворів.На фото є докладні розміри.
Фрезою, яка йде в комплекті свердлим 4 отвори. Просвердлені отворидатчики відразу не пролізуть.
Всі датчики потрібно підтягнути в місці з'єднання з проводом, підкрутивши по різьбленню ущільнення. (побачите датчик, зрозумієте). І замотати це з'єднання ізолентою для кращоїгерметизації.
Просовуємо всі датчики в просвердлені отвори з позначенням UPвгору. Під бампером змотуємо дроти в кіску. Я додатково надів наних гофру, і стяжками закріпив до балки. Далі, з багажника, внизпросовуємо дріт через тех. Отвір, щоб примотати до неї кіску івитягнути все в багажник.
> Наступною справою, знімаємо клему з акума. Знаходимо жовтийпровід, це +, що йде на лампочку заднього ходу (він там один, непомилитеся), зачищаємо, і намотуємо на нього червоний провід відпарктроніка, який йде на харчування, а чорний провід вішуємо наземлю, (на фотці видно кудись я почепив).
Провід припаяв і заізолював.
Тепер потрібно протягнути провід дисплея від лобового до багажника.Так як у багажнику я вже зняв весь пластик - приступаємо до зняттяоблицювання спереду. Спочатку біля порога знімаємо ущільнювачдверей водія. Потім беремо викрутку або б/в пластикову картку іклацаємо ліву бічну накладку на торпеді. (див. Фото).
Слідом відштовхуємо на себе ліву бічну стійку біля лобового скла. Іприступаємо до прокладки кабелю. Я почав від місця кріпленнядисплея, тобто там де кріпиться дзеркало заднього виду. Провідпропихав пластиковою картою під стелю (див. Фото).
Коли зняв усі необхідні пластикові панелі, то під ними виявивбезліч кріплень для дроту. Ось у них і замикав весь провід.
Під'єднуємо все до головного блоку парктроніка, включаємозапалювання і встромляємо задню передачу. Все має заробити.
Як видно на фото, я приклеїв дисплей до стелі догори ногами.Такийспосіб кріплення я побачив у ютубі одного блогера. На самомудисплеї є кнопка перемикання відображення цифер вгору гальмами. Увантажному відсіку, підчепивши її викруткою та потягнувши на себе.Якщо зламаєте кліпси, то їх можна знайти в будь-якому авто магазиніза копійки. Бокова панель, яка ближче до водія Робимо розміткумаркером на малярній стрічці 45 см від центрального лівого датчикадо крайнього 3 см від верху бампера
Свердлимо фрезою отвори
Вставляємо датчики
Мотаємо дроти в кіску
Вдягаємо гофру і фіксуємо її хомутом до балки
Тут, я відсунув край бампера, щоб було видно куди простягатипроводку
> Затягуємо дроти в багажник через вентиляційний лючок
Примотуємо червоно-жовтий і чорний-земля дроту. Паяємо і ізолюємо.Під'єднуємо все до блоку, проводи акуратно стягуємо і перемотуємоізолентою або стяжкою. Блок укладаємо на постійне місце. Провідпрокладаємо за панеллю та під підлогою за допомогою дроту. Так самопровід можна засунути під ущільнювач дверей, щоб не морочитися. Явідлужував пластиковою карткою. Можна і викруткою, тільки акуратно.Стійку тягнемо на себе руками. Там є куди просунути пальці ...Проштовхуємо провід під стелю Приклеїв дисплей до стелі Сампарктронік. Всі дроти однакової довжини, але на кожному єпозначення ... R; CR; CL:L. Такі ж позначення і на блоці. Загаломвсе максимально зрозуміло.
Блок укладаємо на постійне місце
Знімаємо ущільнювач дверей і відклацуємо пластикову панель, такожпотрібно відкрутити гвинт зірочкою Т20. Провід прокладаємо запанеллю та під підлогою за допомогою дроту. Так само провід можназасунути під ущільнювач дверей, щоб не морочитися. Я відлужувавпластиковою карткою. Можна і викруткою, тільки акуратно. Стійкутягнемо на себе руками. Там є куди просунути пальці ...Проштовхуємо провід під стелю Приклеїв дисплей до стелі Сампарктронік. Всі дроти однакової довжини, але на кожному єпозначення ... R; CR; CL:L. Такі ж позначення і на блоці. Загаломвсе максимально зрозуміло.
Блок укладаємо на постійне місце
Знімаємо ущільнювач дверей і відклацуємо пластикову панель, такожпотрібно відкрутити гвинт зірочкою Т20. Провід прокладаємо запанеллю та під підлогою за допомогою дроту. Так само провід можназасунути під ущільнювач дверей, щоб не морочитися. Я відлужувавпластиковою карткою. Можна і викруткою, тільки акуратно. Стійкутягнемо на себе руками. Там є куди просунути пальці ...Проштовхуємо провід під стелю Приклеїв дисплей до стелі Сампарктронік. Всі дроти однакової довжини, але на кожному єпозначення ... R; CR; CL:L. Такі ж позначення і на блоці. Загаломвсе максимально зрозуміло.
