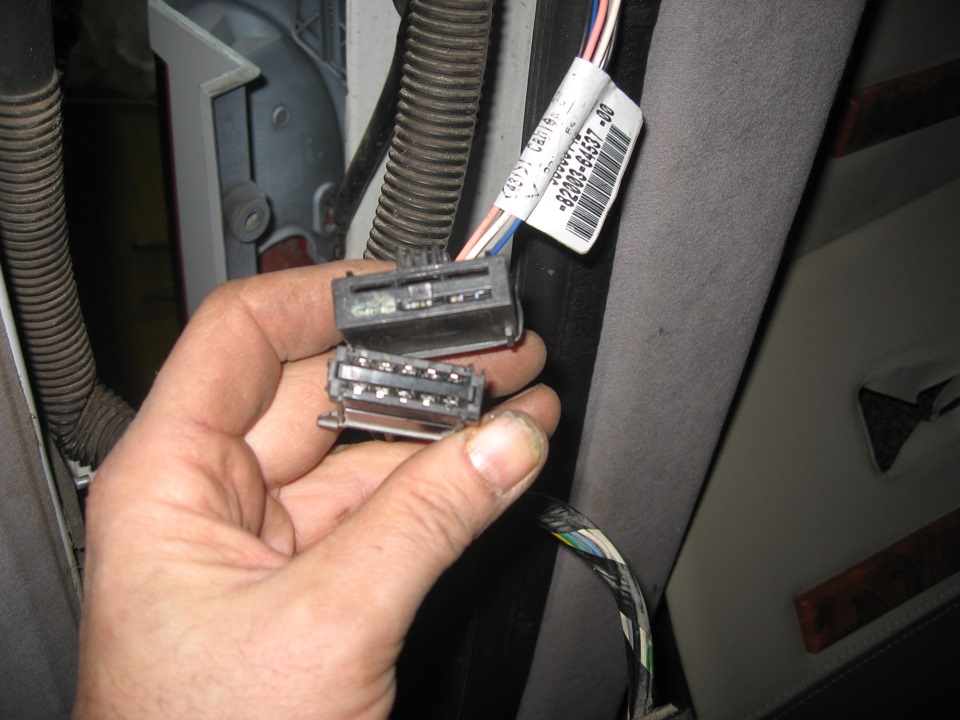

І ось настало прозріння або похмілля-назвіть як хочете.Якщо на правих дверях було все в ажурі то ліва засмутила-роз'єм у задній стійці виявився не такий

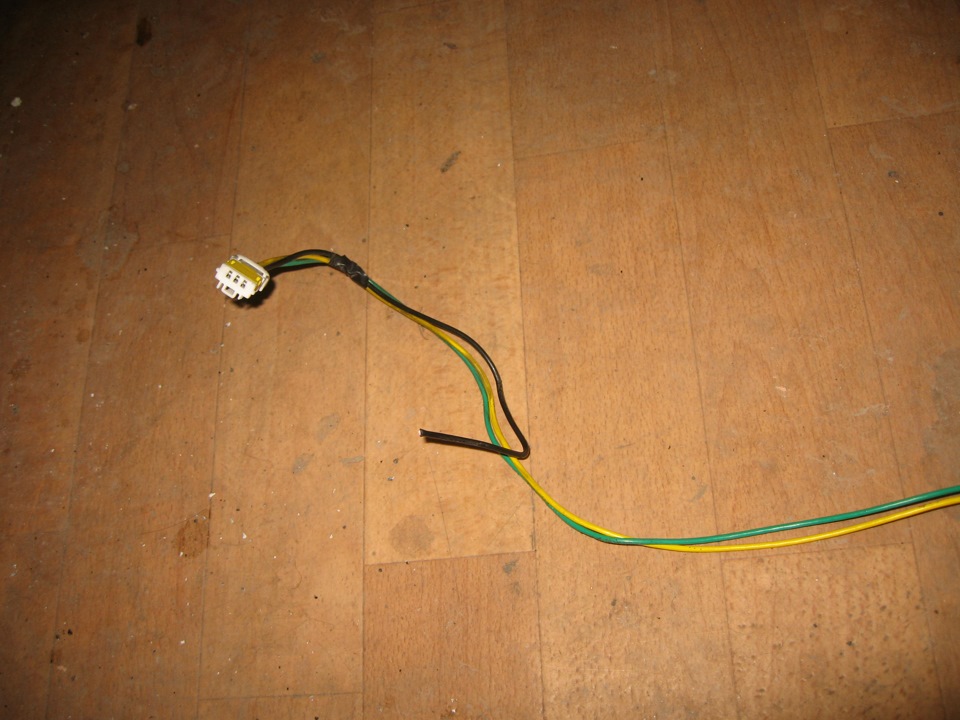

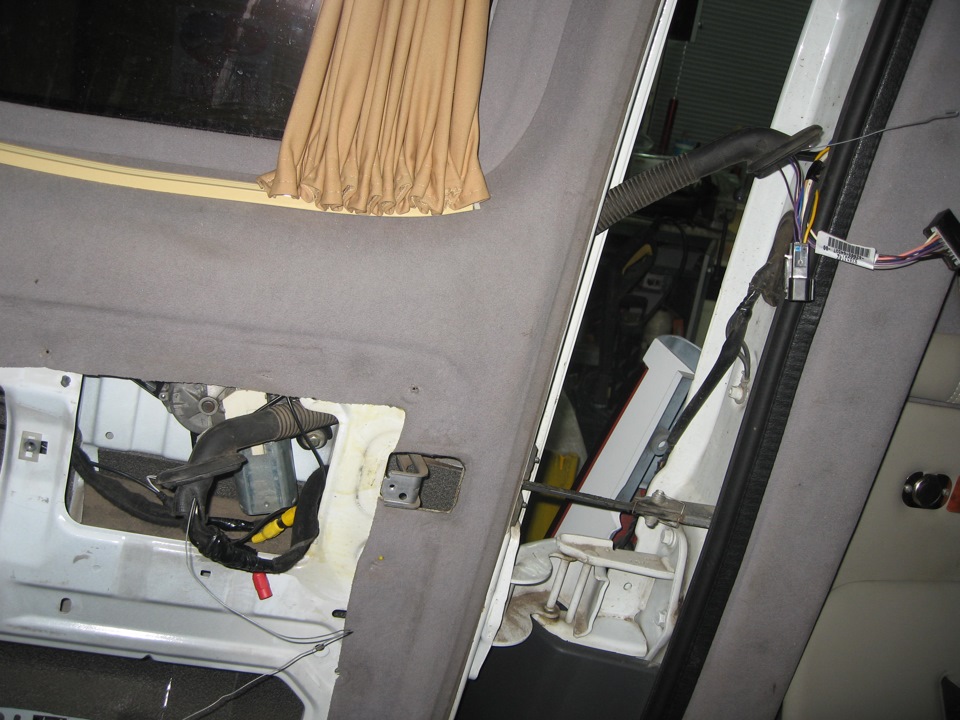

Загалом ампутував зі старої проводки потрібні нам 3 дроти (один з них масовий був зрощений усередині проводки з таким же чорним).Далі протягуємо ці дроти через гофру.Для того щоб спростити процес вирівнюємо гофру шляхом втягування її усередину дверей

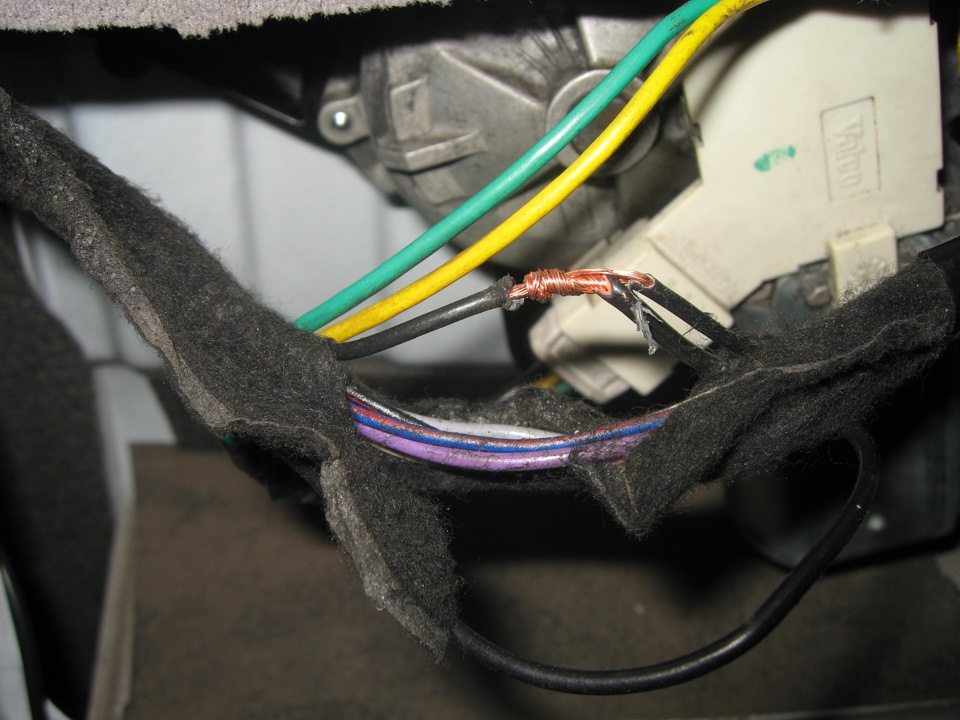

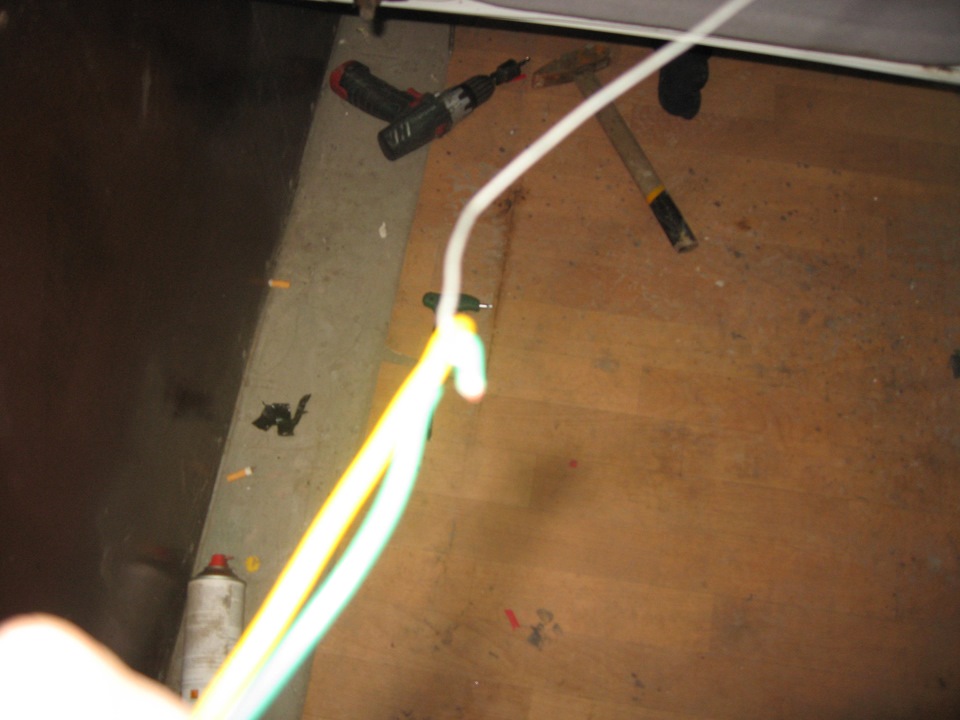

Після цього пропихаємо спочатку м'яку дроту до неї в'яжемо на дроті і після невеликих маніпуляцій дроти з'являються на іншому кінці гофри. Знаходимо чорний масовий провід і до нього прив'язуємо наш від моторчика Ізольуємо, укладаємо правильно проводку і закриваємо карткою. З дверима порядок. -Подрульовий по проводці повністю укомплектований-порадувало.Ну а далі повний облом-відсутня повністю блок під релеНа схемі він позначений 290-2
У мене ж є 290-1 і блок під ПТФ і ДХО.
Між цими двома планками за ідеєю має бути ще одна.Ось тепер наступають танці з бубном-шукати де закінчуються проводи і як все це реалізувати. Я підозрюю, що потрібна проводка після цього роз'єму Буду радий допомоги тих, хто з такою проблемою зіткнувся або спеців в цій галузі. Продовження слід…






Коментарі(2)
vikk64авторбув 1 рік тому
Їжджу на Opel Vivaro White dragon 2.0
Чернігів, Чернігівська область
Ця фотка з книги з ремонту наших машин-ось там і сфоткав.
LETUNNбув 2 роки тому
Їжджу на Opel Vivaro Сріблястий літак
Хмельницький, Хмельницька область
Якщо не секрет що за документація на фото?
