USB-зарядник. Частина 1.

Звичайно, на дві частини тут нема чого розтягувати, але, несподівано, зима, що настала, внесла свої корективи, і зараз будеописана збірка дуже корисної примочки для улюбленого авто.
Думаю, багатьох часто напружують телефони, що вічно сідають у самийневідповідний момент, у когось музика, у когось навігатор або дітипостійно дивляться мультики в дорозі, результат один — батарея, щосіла.
Давно замислювався про купівлю зарядки в прикурювач, але перервакупу інформації в неті, начитавшись, переважно, негативнихвідгуків, зрозумів, що на нашому ринку немає нічого розумного.
Колись натрапив в одному з БП на подібне рішення і вирішив самзаморочитися.
Схему та рекомендації по збиранню знайшов на цьому ресурсі.
Переваги цього рішення, як на мене, в наявності:
1. Вищий максимальний струм на виході, що дозволяє повноціннозаряджати свій гаджет, використовуючи його при цьому, ніж магазиннікитайці похвалитися не можуть.
2. Вільна розетка прикурювача та відсутність локшини зпроводів.
3. Вартість.
Отже, почнемо.
Теорія.
Для початку розберемося з чим ми маємо справу.
<
Зарядник, по суті, є джерелом живлення 5В.

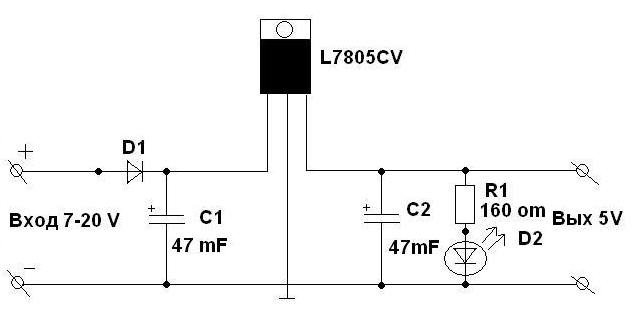

Найпростіша схема такого джерела, що підходить для автомобілявиглядає так.

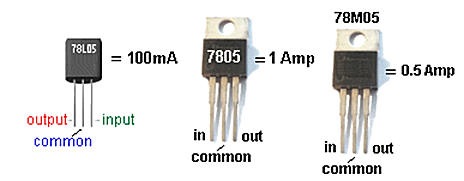

Для цієї схеми можна застосувати кілька стабілізаторів. Той, наякому зупинився я, здатний видавати до 1, 5А. Для зарядки телефонузазвичай потрібно 0, 5А +-, для планшета до 1А. Тобто ця схема, теоретично, здатна заряджати одночасно і девайса. Види та описконтактів стаблизаторов.

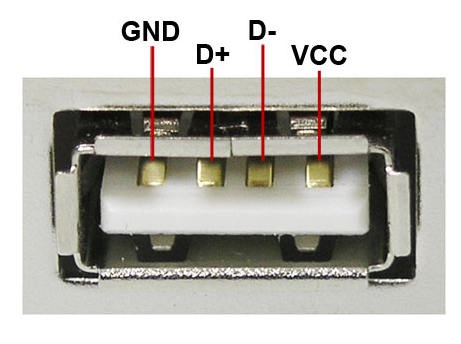

> Розпинування USB.
З крайніми контактами все зрозуміло, контакти D+ іD-використовуються для обміну даними. Хоч ми нічим обмінюватися незбираємося, поза увагою їх не залишимо. Вся справа в тому, щотелефони при подачі напруги перевіряють тип підключеного пристрою ідіють відповідним чином.

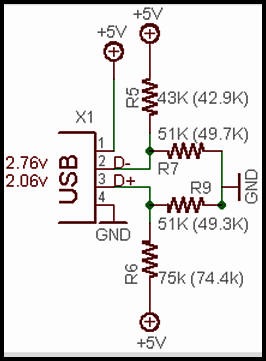

Так якщо просто подати напругу деякі телефони не визначать ЗУ іобмежуватимуть струм на рівні обміну даними, це дозволить якмаксимум не згаснути гаджету, але про повноцінну зарядку не можебути й мови. Найпростіший спосіб вирішити цю проблему - замкнути ціконтакти. Складніше ситуація з девайсами APPLE. Вони перевіряють нетільки вид підключеного пристрою, але і його оригінальність, якщоможна так висловитись). Для того, щоб обдурити розумну техніку, потрібно додати до схеми ось таку загогуліну.

Так як не є фанатом і власником цієї техніки, обмеживсязамиканням контактів.

Практика.

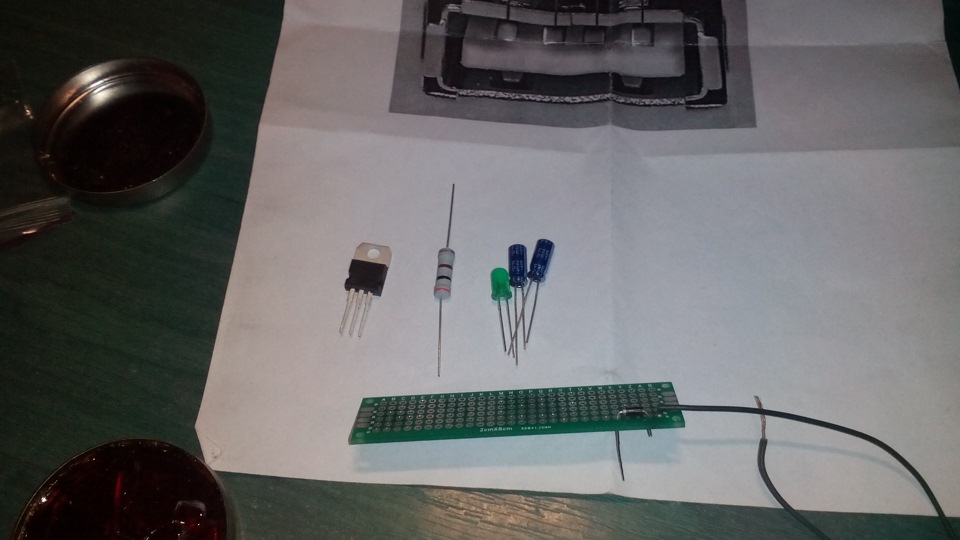

Були придбані:
> 1. Мікросхемний стабілізатор напруги L7805CV.
2. Два конденсатори 16В 47мкФ.
3. Діод на 1А.
4. Зелений світлодіод
5. Резистор на 300 Ом.
6. USB-роз'єм.
7. Макетна плата. Більшість подібних примочок збирають навіснимметодом. Я вирішив зробити плату, тим більше розмір її 1, 5х2 см.Маленька. Пайку не показую — не фонтан вийшло.

Сам роз'єм вирішив розмістити в заглушці кнопки кондея. Дотестування. Як джерело використовував блок живлення від старогокомп'ютера. Тут є свої хитрощі. Мені потрапив блок ATX. Зазамовчуванням він не видає напруги на вихід. Його ще потрібноувімкнути. Найпростіший метод:замкнути зелений і чорний провід унайбільшій колодці, що йде до мамки.
Харчування 12В беремо з будь-якої 4-пінової колодки. Нас цікавлятьжовтий (+12) та чорний (GND). Перевірка мультиметром показала 5В навиході. Тестим телефоном - заряджається)))
Також під час тестування з'ясувалося, що стабілізатор відчутнонагрівається - доведеться складати радіатор і корпус, думаю мертварелюшка підійде, але це вже в наступних серіях ...
Ціна питання - 40 грн з пивом.

"
