Привет всем.
Приобрел чюдейшнейший пепелац audi q5 2011 года. Я не переборчив, всього вистачало в штатній мультимедіа, але музика по Bluetooth -необхідність у вік цифрової музики.З цього придбав AMI aux черезсиній зуб (сумнівної якості).Перед підключенням до автомобіляпротестував пристрій будинку, щоб переконатися впрацездатності./>
Задоволений вдаюсь до машини, вставляю, включаю запалювання таоблом(((
У версії мого автомобіля стоїть модуль aux без підтримки ipod, відповідно ні яких "+5 вольт" там немає.)/>
У засмучених почуттях я пішов додому і почав шукатиальтернативу.
Наступного дня я згадав, що маю вищу інженерну освіту))
<

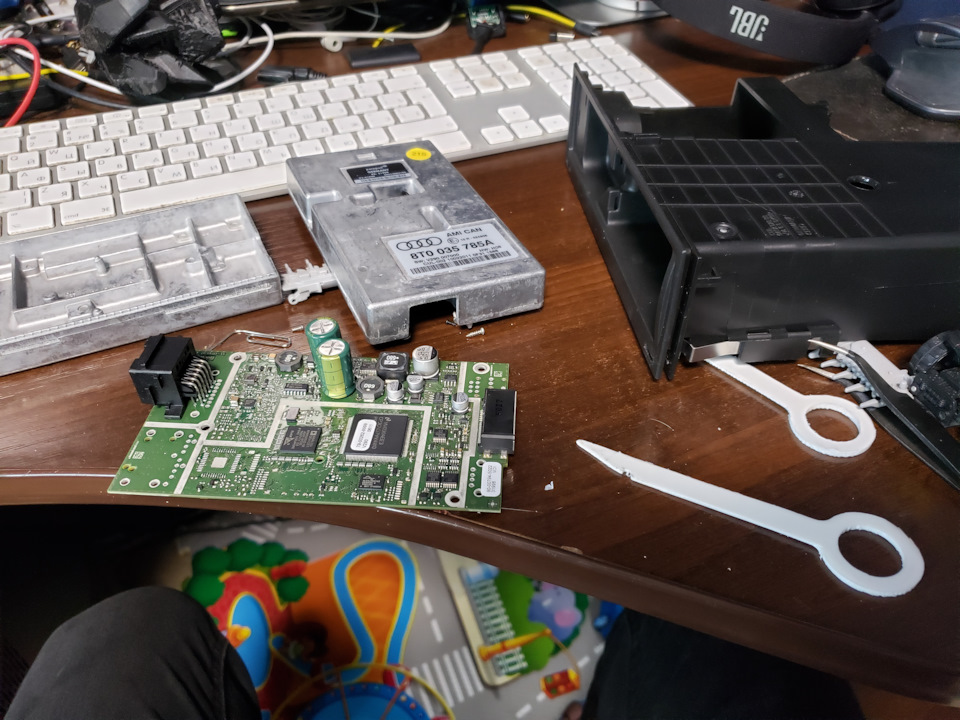

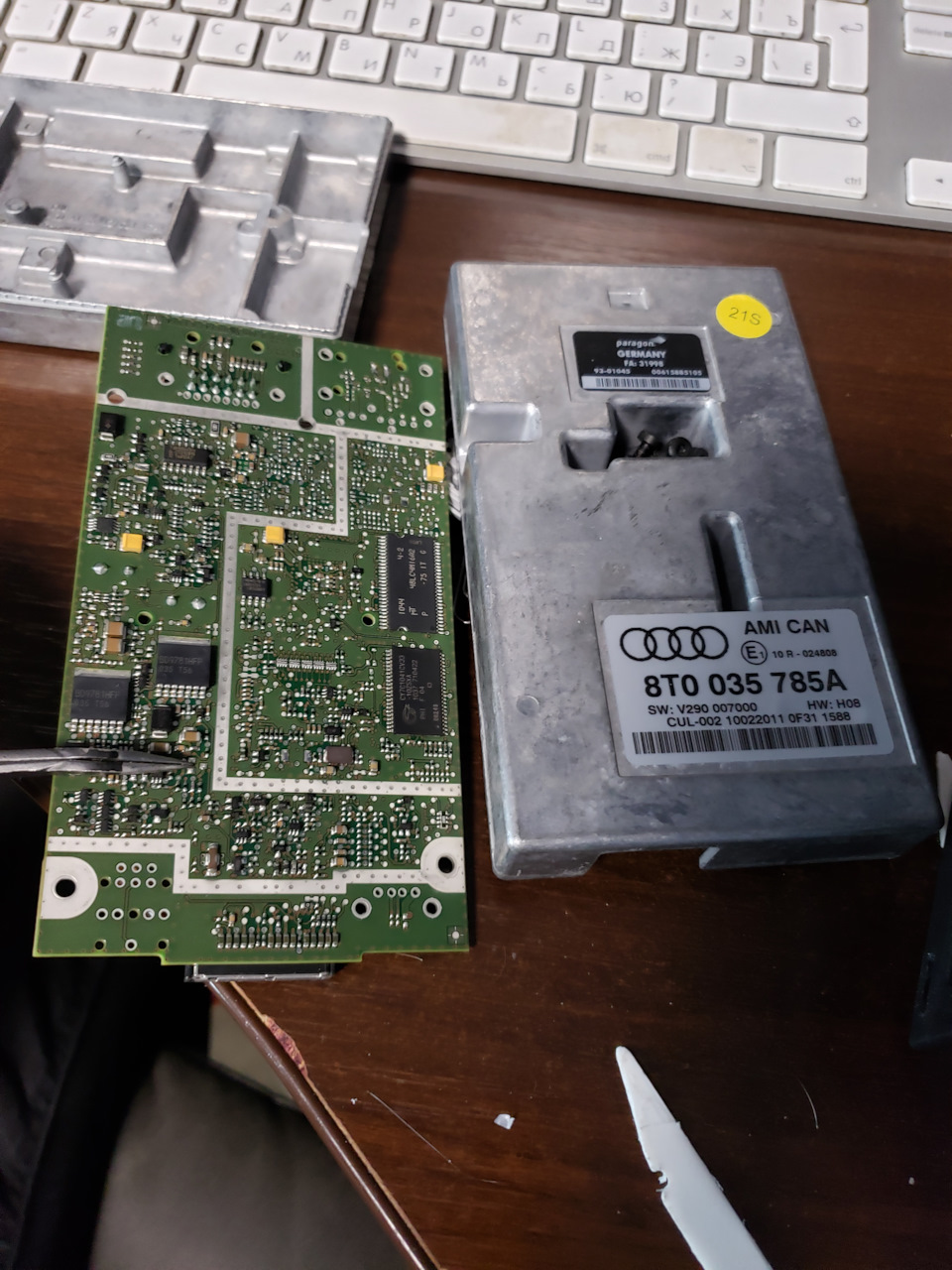

Зняв блок AMI і почав його "курити".Маркування мого блоку 8T0 035785 A.
Схем і документацій природно немає. Довелося все дивитися очима, думати головою і крутити руками.

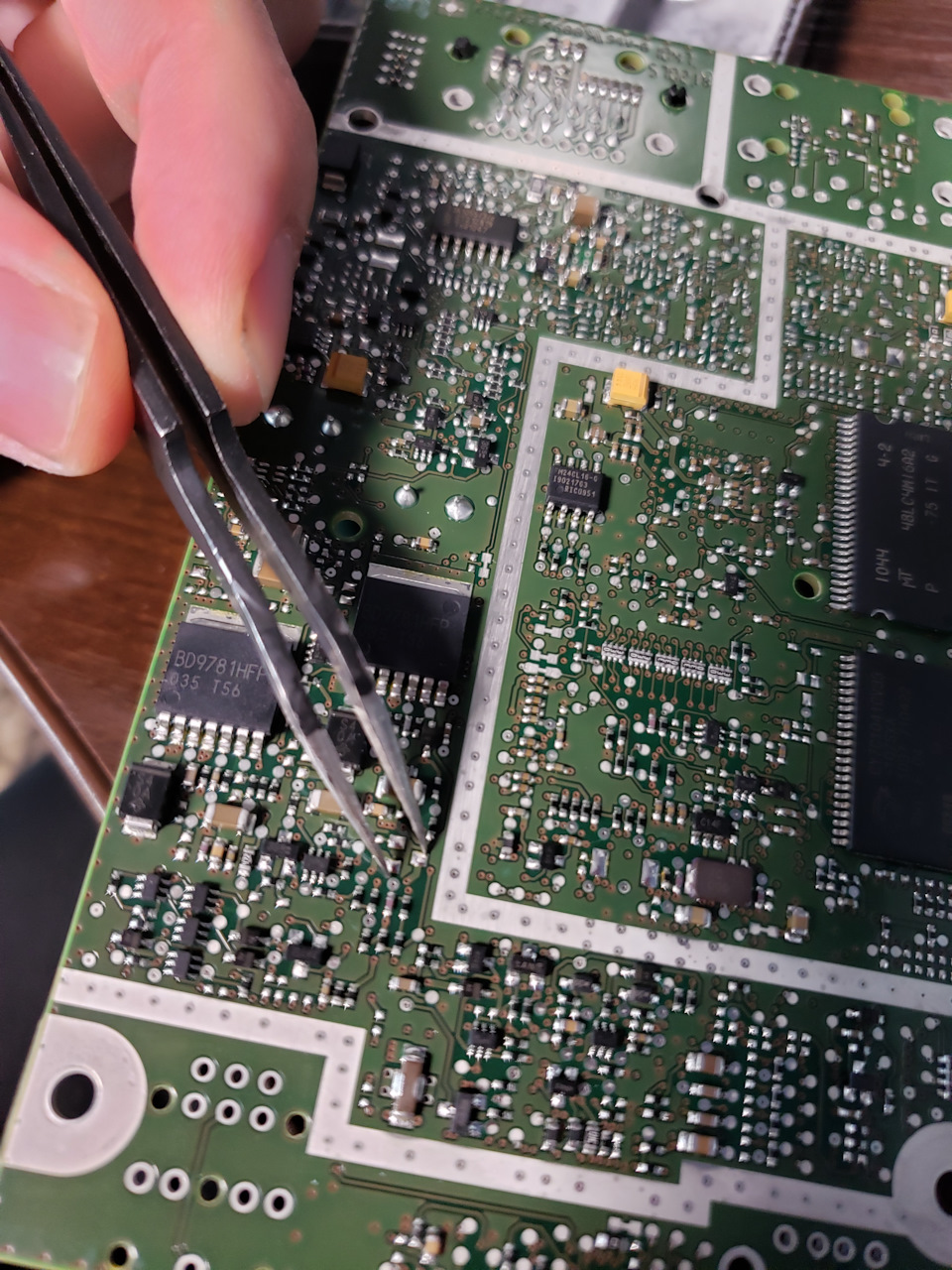

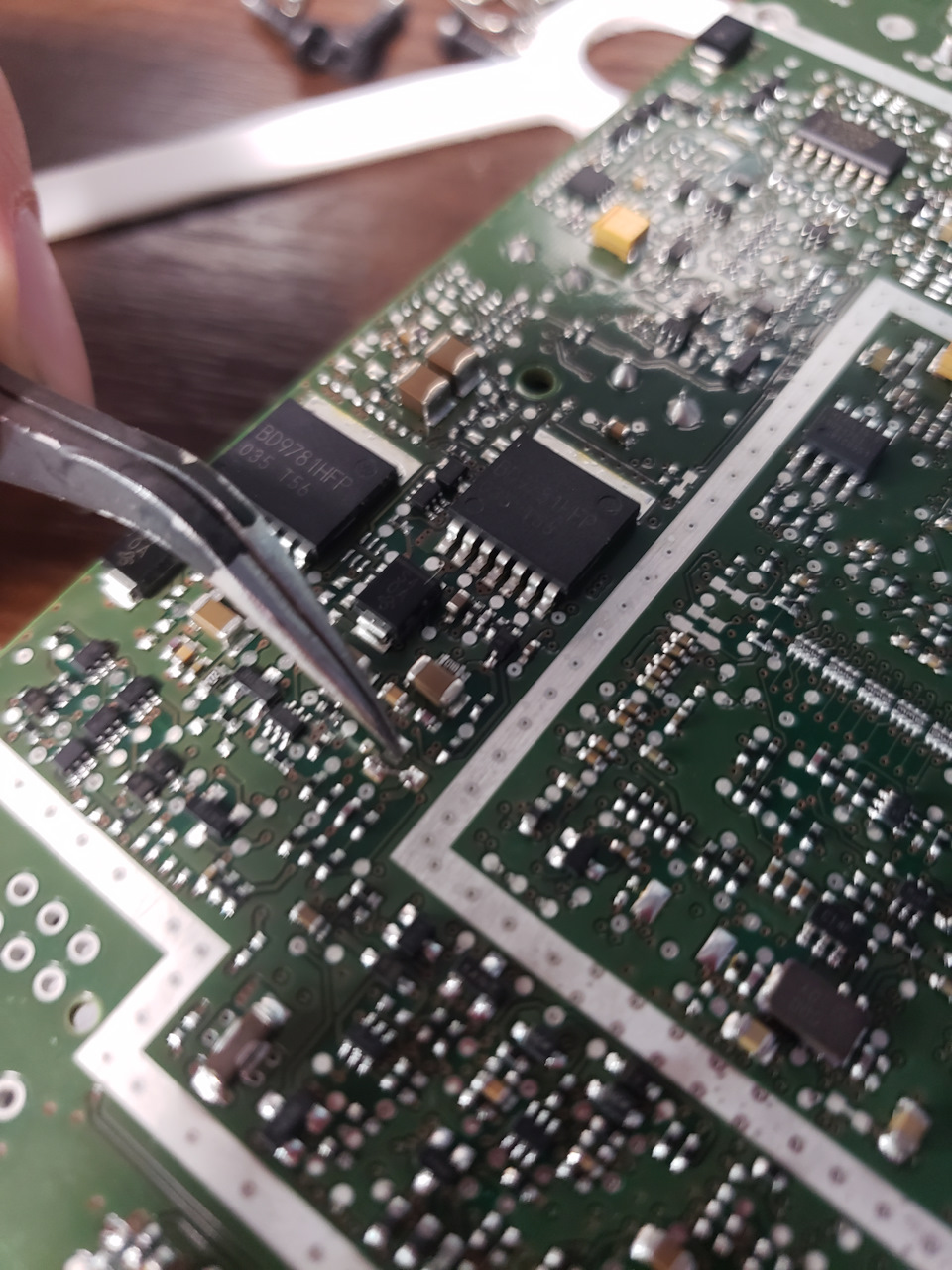

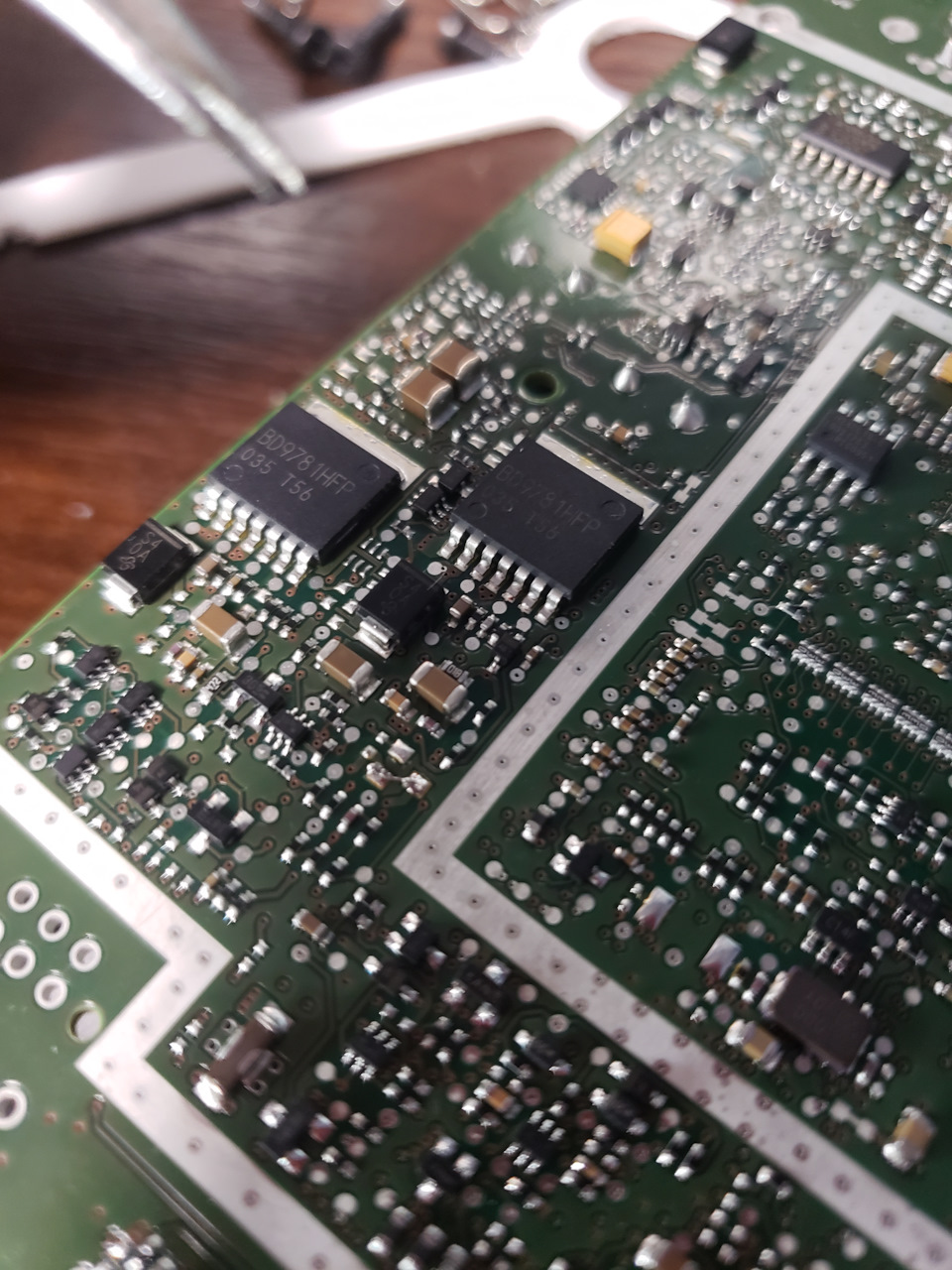

Через 5 хвилин вивчення друкованої плати, по трасуваннісхемотехніки в очі кидалося місце під транзистор, продзвонивприладом, дуже схоже, що це "місце" під транзистор, який "дозволяє"давати +5 вольт на роз'єм AMI і на USB (якого в моїй версії немає, але посадкове місце є) Почухавши ріпу ще, запаяв перемичку міжумовною базою і колектором транзистора і побіг у машину дивитисярезультат. Як підсумок — усе працює.
Усім кому придалося лайк, передплата, репост)),
Коментарі12
Русиш інженерний! Нинішнє покоління хрін знайде
Дякую на доброму слові, мені 28 років, не знаю, я нове покоління або ще старе))
Перехідне ;)
а струм який максимальний, звідки 5 вольт йде, стабілізатор? силовий ключ не дарма там має стояти напевно
Там вище по ланцюзі стоїть мікролінійного приобразлванія (не пам'ятаю вже маркування), в холостому ходу (без задіяного AUX і тд) струм на її виході близько 60 млА.Підемо від протилежного, транзистор в корпусі SOT-23 може в піку розвіяти 1.5W (робоча ...
Я б додав транзистор, про всяк випадок. Замість перемички. Але там може ще чогось не вистачає в обв'язці. І не факт, що запрацює.
Точно не запрацює, там немає обв'язки управління транзистором цим. Я аналізував схемотехніку, перемичка-найоднозначніший варіант.
Ну по фото Я це помітив.
Так, не за сало диплом купив) 👍
Знову наеб.лі офіцелів і немчуру. Красава. А не хрін обмежувати. 😅
Чипанув АМІ, виходить)
Виходить не так, але нехай буде так))
