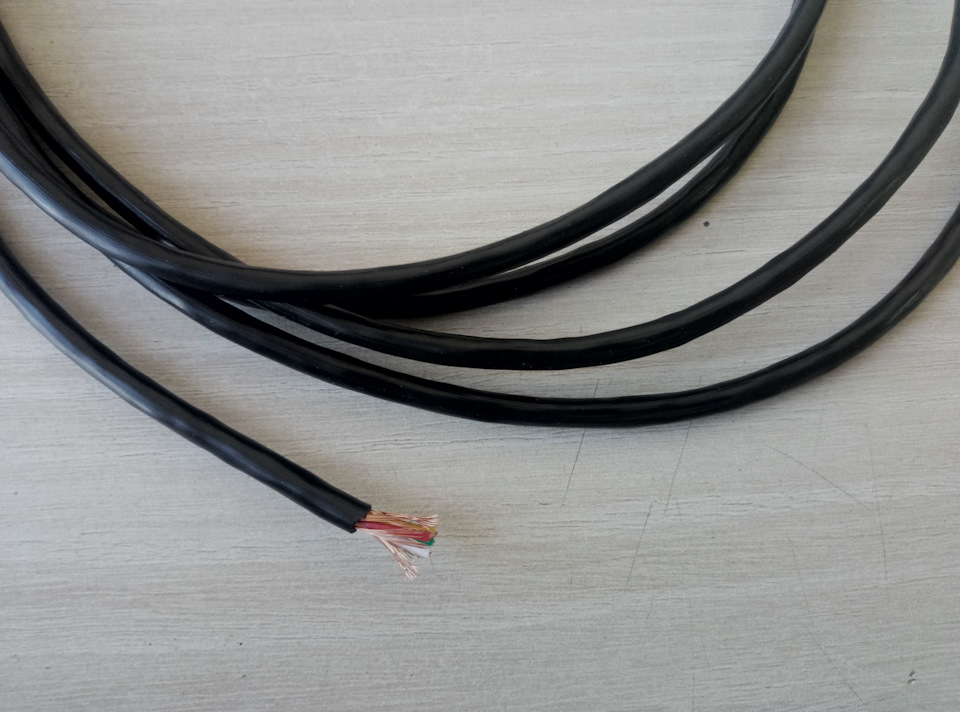

Всім привіт, моя постійна тяга до "прекрасного", рукам не даєспокою, ну або є трохи інша приказка, ну та гаразд, опустимо)))))Так як навесні було встановлено Гбо stag 200 GoFast, вирішив яобзавестися кабелем для діагностики та налаштування Пошерстив інет, вирішено було виготовити кабель самому, тому були дві причини, перша і головна, це низька якість виготовлення готових рішень (прощо свідчать множинні відгуки), друга - дешевизна рішення Хоча йготовий кабель коштує не так вже й дорого... Коротше вирішив язаморочитися. Екранований кабель, мінімум трижильний
3. 4-х контактна фішка типу тато
4. Паяльник, флюс, термоусадка
5. Прямі руки.
/>
Перетворювач інтерфейсів і шматок дроту були куплені на радіоринку, 25 і 30 грн відповідно, фішка тато була куплена на авторинку налотку з електрикою за 25 грн.

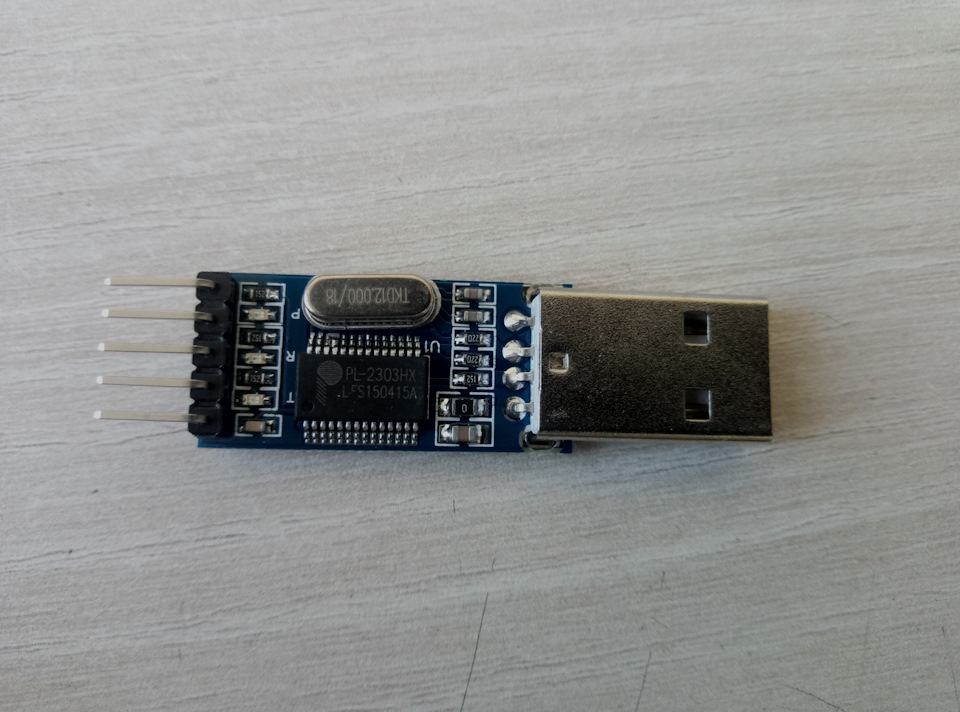

Власне приступимо до виготовлення, беремо наш перетворювачінтерфейсів
Ось він рідний

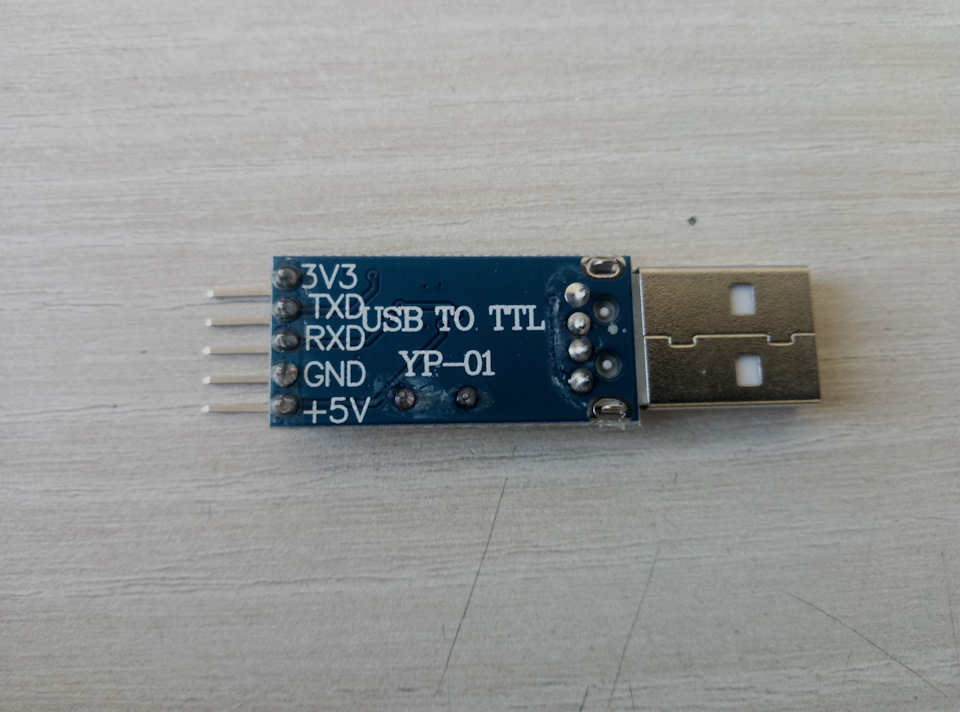

Перевертаємо його і бачимо 5 висновків

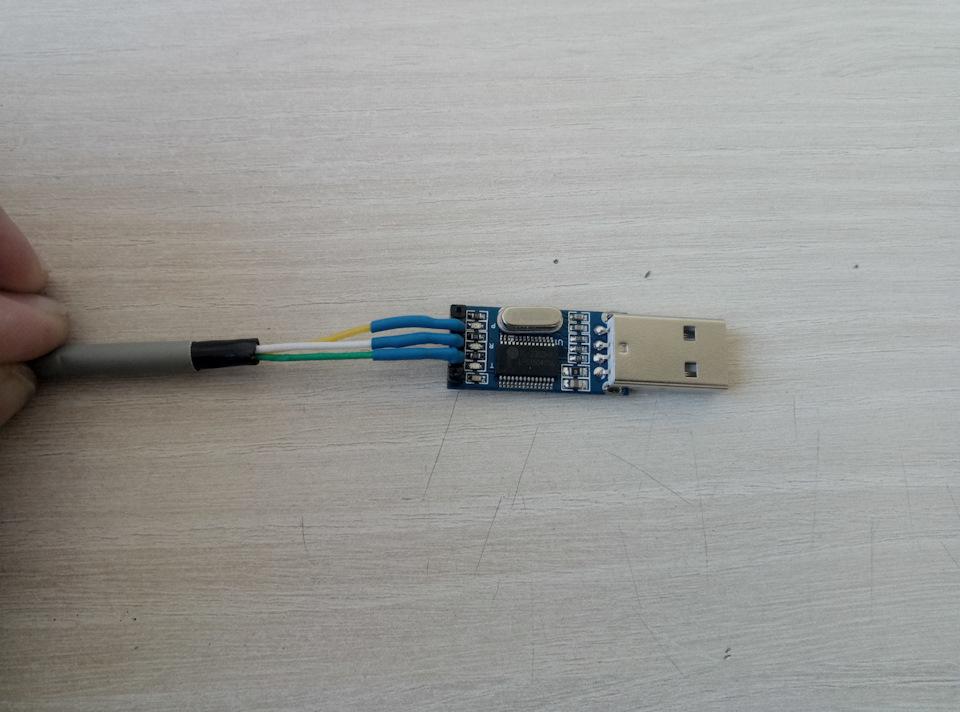

Нас будуть цікавити лише 3 виводу TXD, RXD, GND, бічні живлення3, 3v та 5v, я просто випаяв, можна відкусити, можна залишити як є, це кому як подобається. Далі беремо наш екранований кабель, в моємувипадку 4-х житловий, одну жилу я просто не використовував іпідрізав її. І розпаюємо його на висновки перетворювачаінтерфейсів. >

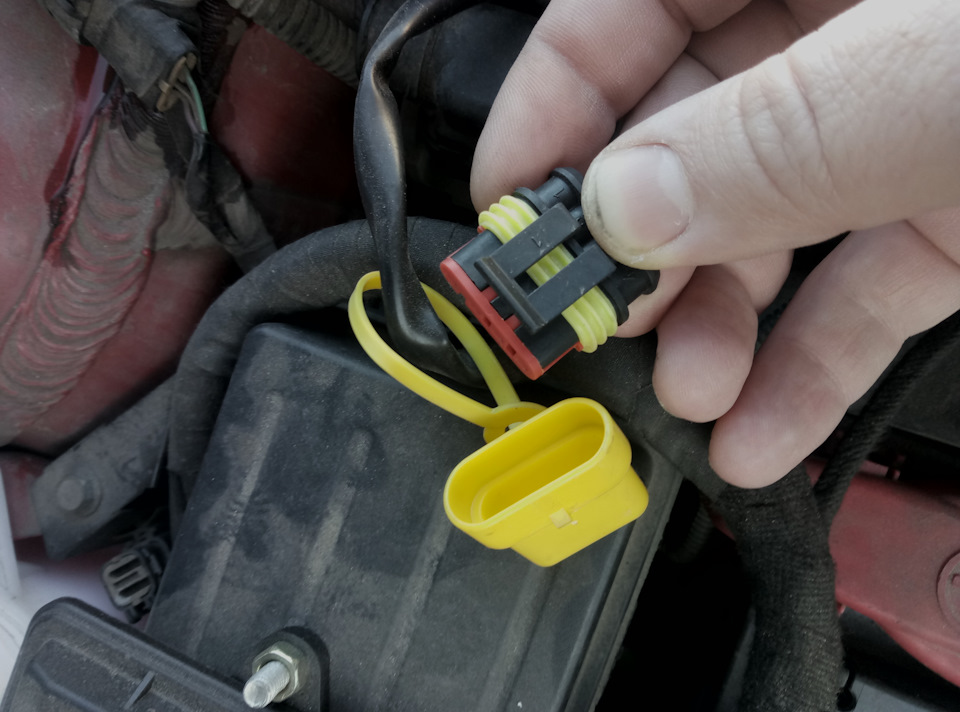

Далі переходимо до діагностичного роз'єму під капотом, беремотестер і вперед, нам потрібно визначити землю і харчування +12, решта двох дротів і будуть наші RXD і TXD.
< /p>
Живлення +12 нас не цікавить, так як у нас є своє харчування відюсб, запам'ятовуємо цей провід, щоб не підключати його, щоб непальнути нічого, його ми використовувати не будемо, як правило вколодці він червоного кольору, чорний це земля. Наступнимчином:
1 контакт тато від блоку управління — GND висновок перетворювачаінтерфейсів
2 контакт тато від блоку управління — RXD виведення перетворювачаінтерфейсів
3 контакт тато від блоку управління — TXD виведення перетворювачаінтерфейсів
4 контакт тато від блоку управління — ізолюємо і не використовуємо(12v від ебу)
в термоусадку
Підключаємося до ноуту і ставимо драйвера для кабелю спочатку, потім діагностичну програму під ваш блок управління, драйвера, програми
Ну і кінцевий результат
Всім миру та добра!
