Склопідйомники

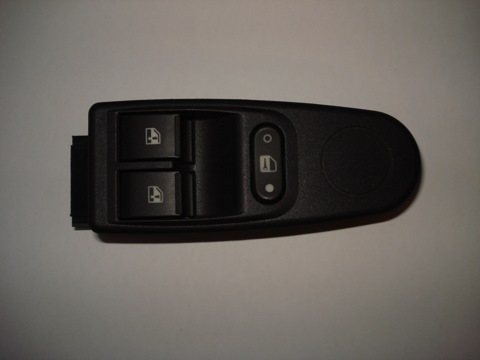

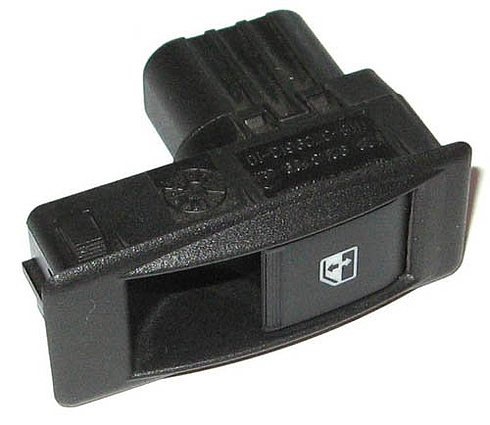

І так я вирішив шо прийшов час оновити салон пішою справою якинувся до склопідйомників, оскільки вони ручні, я відразу захотівелектричні, купивши на шроті склопідйомники від омеги я почавдумати про них на кнопки, рідні мене не влаштовували, і не булосхеми підключення, я хоч і радіотехнік, але розібратися з блокамишо стояли на склопідйомниках не вийшло, довелося самому щосьдумати, і тут я згадав про кнопки від Калини, погортавши інет, подивися картинки, я зрозумів одне ніяких релюшок ніяких доводчиківне треба, просто купити Силові кнопки і все, так що я замовивкнопки від калини, водійські та пасажирську, (1118-3709810-10(351.3769))
Все інше я взяв з ось цього сайту, за що низький йому уклін.
Схема підключення блоку ЕСП Каліна та розпинування:
Основний роз'єм:
1 мотор у двері водія
2 маса (можна тільки на один вони всередині об'єднані)
3 +12в для скла водія
4 маса
5 +12в для скла пасажира
6 відсутня
7 роз'єм блоку ЕСП калінагабарити
8 до 3 нозі кнопки у дверях пасажира
9 до 6 нозі кнопки в двері пасажира
Кнопка ЦЗ:
1 закриття
2 маса
3 відсутня
4 габарити
/>
6 маса підсвічування
7 відсутня
8 відкриття
Коментарі5
Дуже думав від чого зробити управління на чотири склопідйомники, а управління цз не реалізовував?
поки ні, там потрібно розібратися з проводками, треба схеми гортати, але в планах підключити центральний є
добре) зробиш подивимося)))
Себе взяв такі ж кнопки, тільки в магазині вони називаються Волговські по 250р за шт. Відразу ж видалив неприємний світлозелений колір підсвічування, перепоявши діоди на червоні))
склопідйомники 2 шт по 300 грн за штукукнопка водійська 160 + доставка = 205кнопка пасажирська 30 грн + доставка 16 = 46а мені зелена подобається
