Взагалі подивився скільки зараз коштують розрізні шестерні відFidanza і AEM та я не жлоб але млинець курс $ кусається міцно.Взагалі вирішив що ми і самі з вусами :) пошуки схожого вінтернеті, дзвінок знайомому який вміє креслити і ось ескізготовий, ну а далі на завод до знайомих токарів які вже не раз меневиручали.І ось прошу дивіться на результат (тільки я затупив невказав матеріал з якого потрібно було зробити середину, і суворітокарі харківські зафігачили їх зі сталі, вага вийшла важкувататепер або пертачивать з Д16 або просити щоб сточували половинушайби)

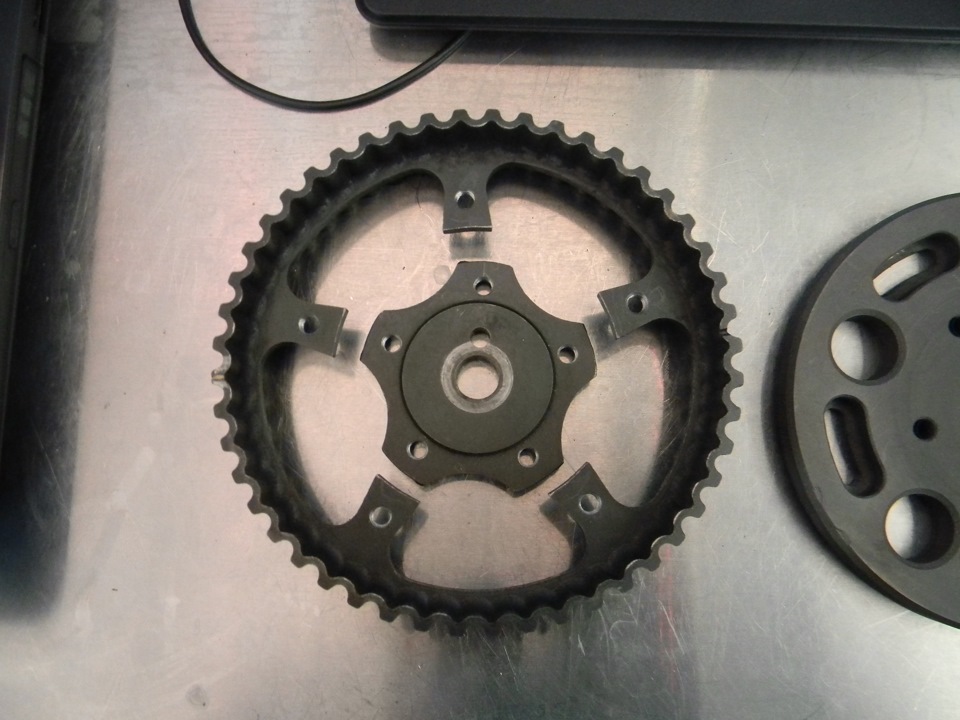

розмічаємо-розрізаємо

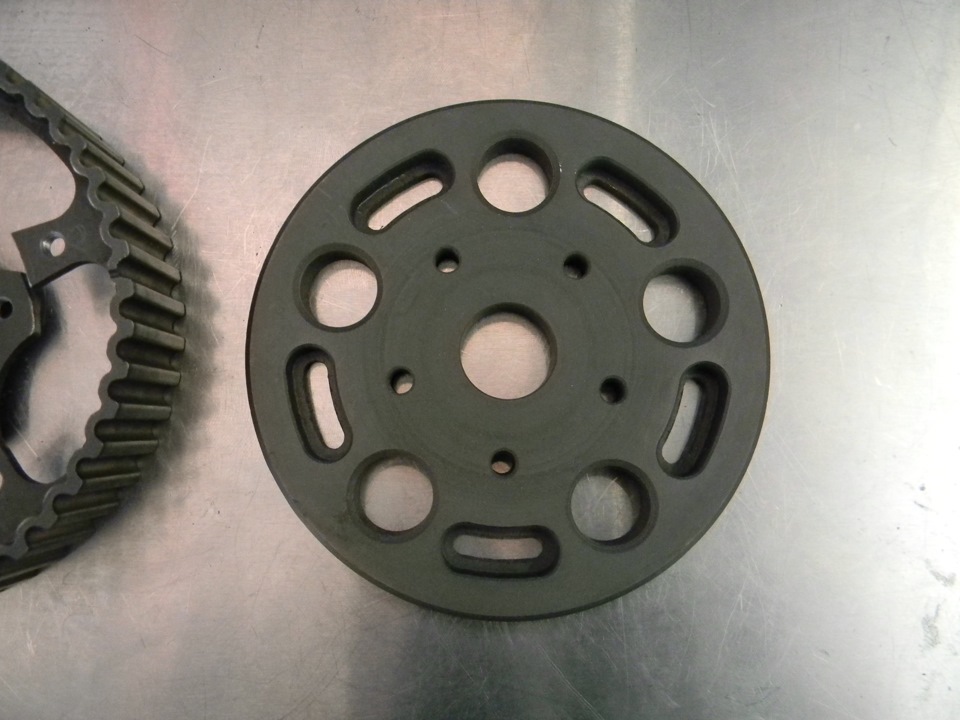

точимо середину

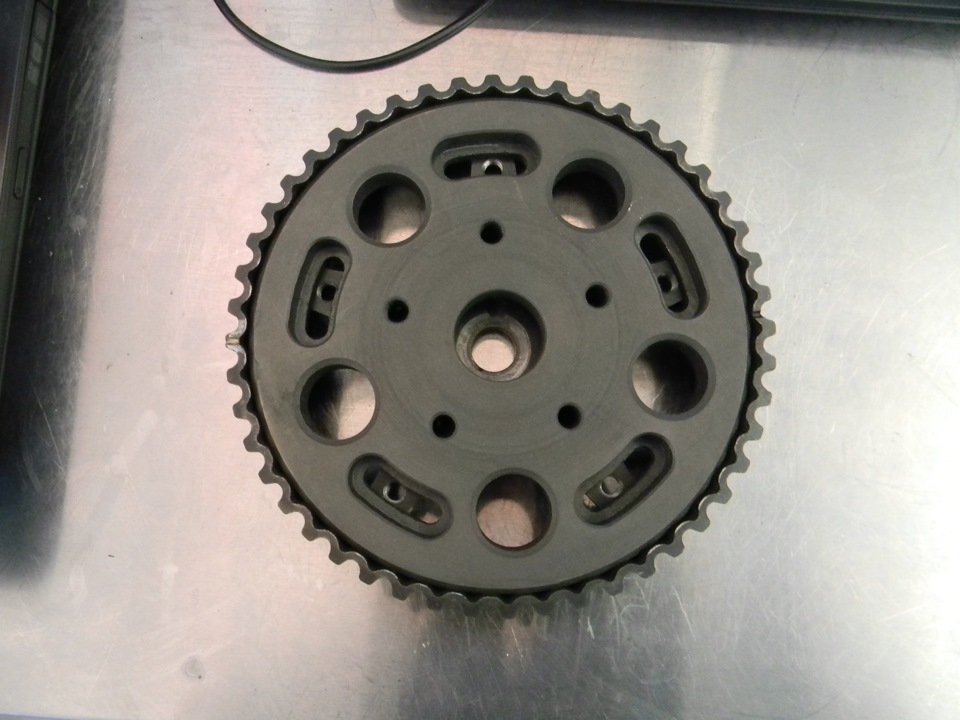

прикладаємо

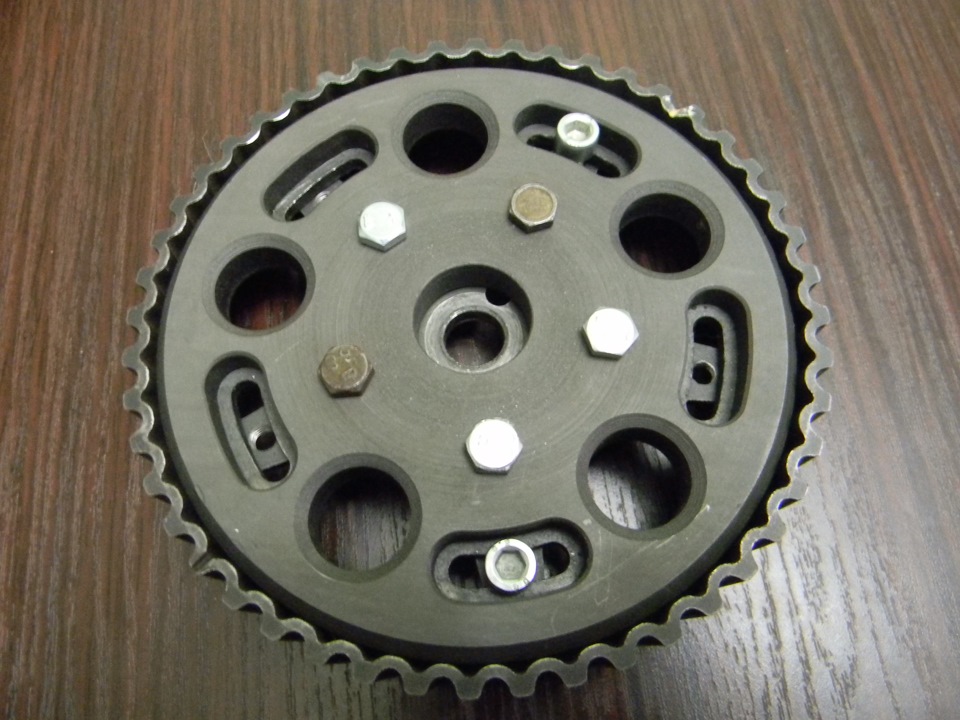

скручуємо
в результаті виходить бюджетна розрізна шестерня, а заощадженігроші підуть на шпильки ARP
Всім дякую за увагу
To be continued…
Коментарі16
це у тебе по маховику на вал тепер)))
Ну типу та якщо не дай Бог ремінь обірве, можна буде за рахунок інерції додому доїхати )
на красу)
Ось це правильний самомоделінг.
ось ще б градуси розмітити.
Так там не складно, можна взяти транспортир прикласти його і самому відзначити, просто не став вантажити цим токарів
а не думав модернізувати щоб і центральну частину виточити як на АЕМ всяких. було б менше болтів
Та може і зроблю, це перший варіант
у мене є шестерні якщо що)
Ну тобі зроблю, хочеш можу і в такому варіанті зробити
на майбутнє знатиму
у тебе AEM шестерні є щоб з них злизати ескіз?! PS Голову навіть ще не розпаковував, як забрав так і лежить, руки недоходять, роботи навалило мого
ні, немає. є вільні стокові
креслення пізніше сюди покладу щоб усі могли самі зробити хто як захоче
А ще краще в співтовариство закинути ;-)
Ну я сюди викладу, а там за бажанням, захочеш перекласти в співтовариство
