Про цю функцію знав давно і відповідно було бажання впровадити її вмашину, але цінник нового комплекту реле 000 998 229 AKomfortblinker була трохи захмарною, гроші як завжди потрібні наважливіші речі. Окремо б/у реле теж не дешева річ.Себе знайшоввипадково, вірніше запропонували за чудову ціну, я відразузабрав.

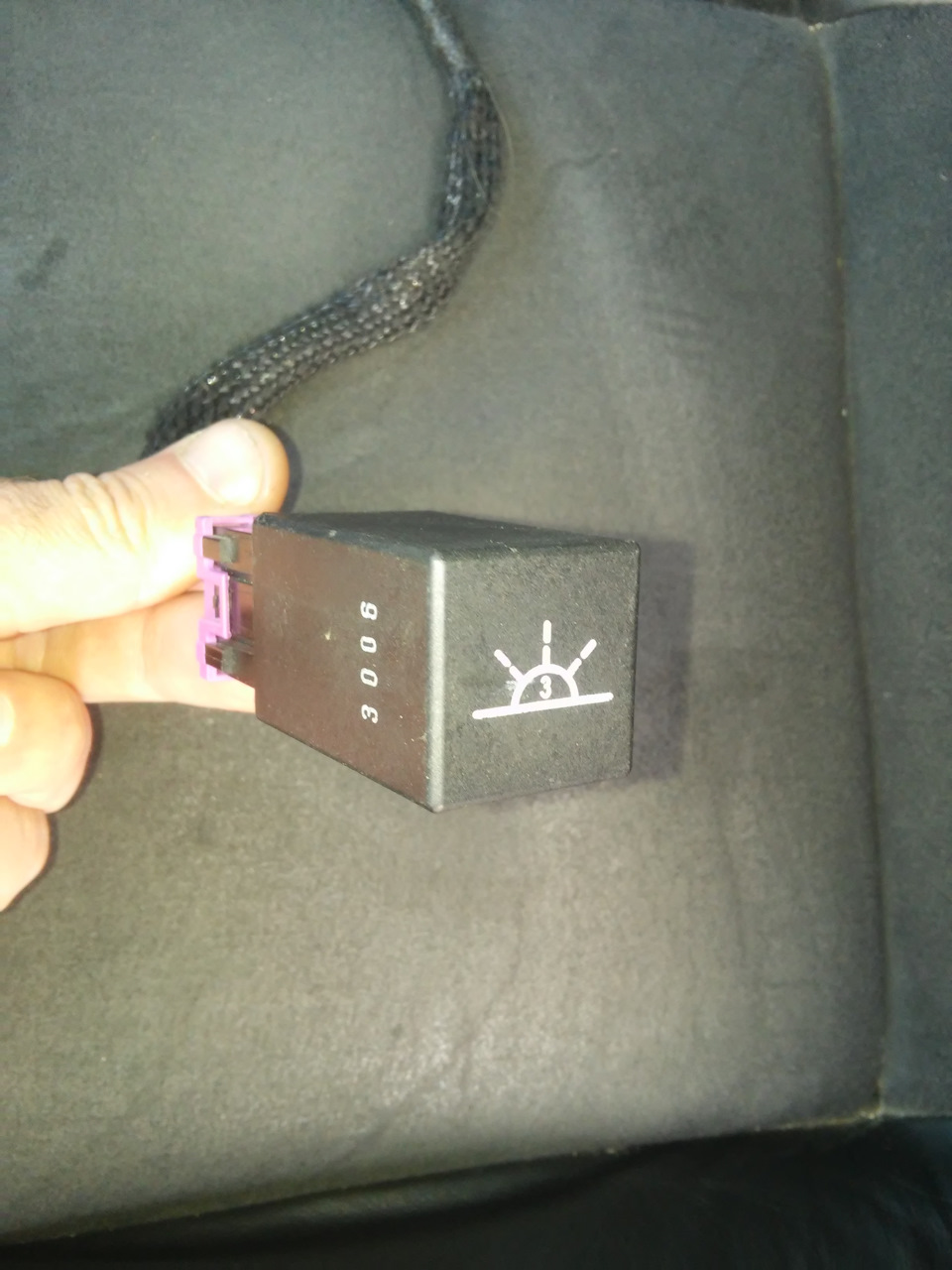

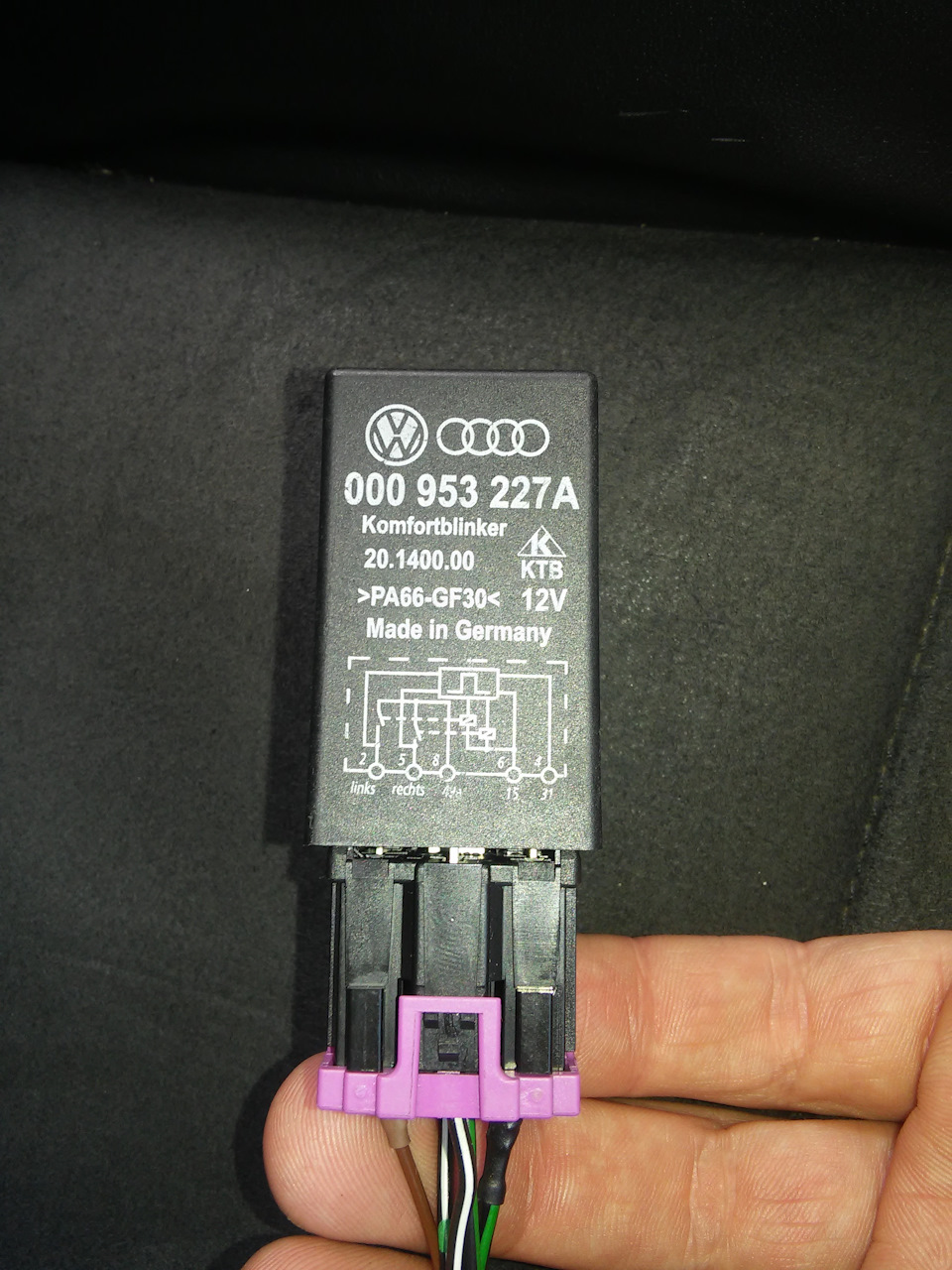

І так що маємо Реле 000 953 227 A
> Запчастини на фото:000953227A
Почав розбиратися з підключенням, знайшов чудову статтю Комфортніповоротники 000 998 229 A

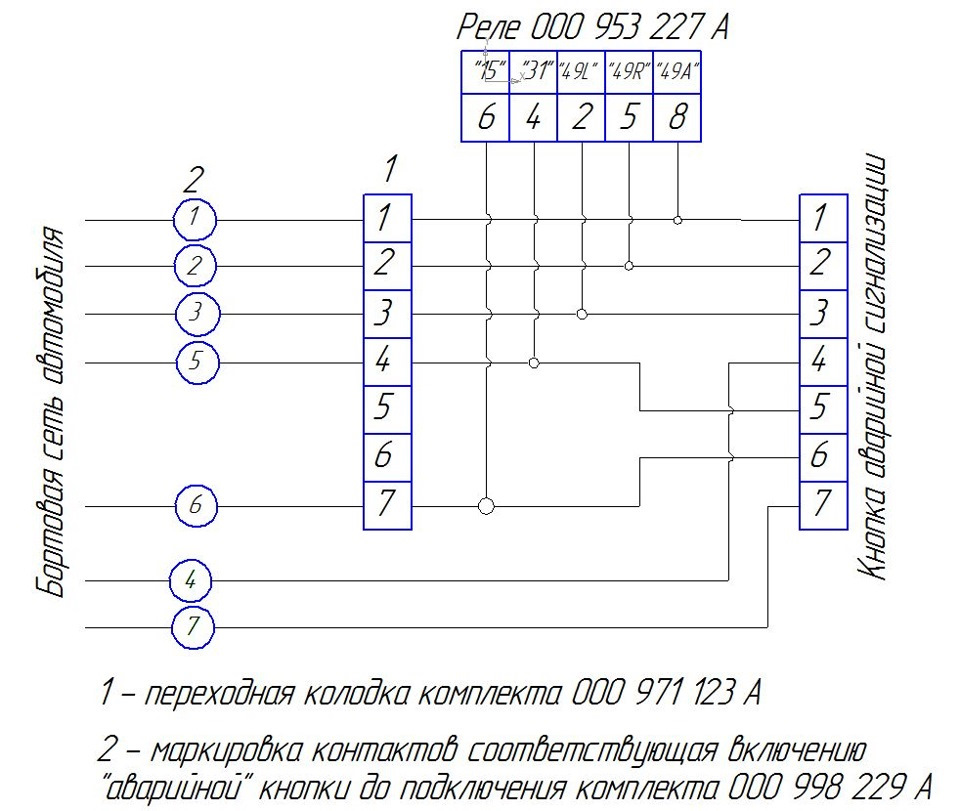

Схема для підключення
p>

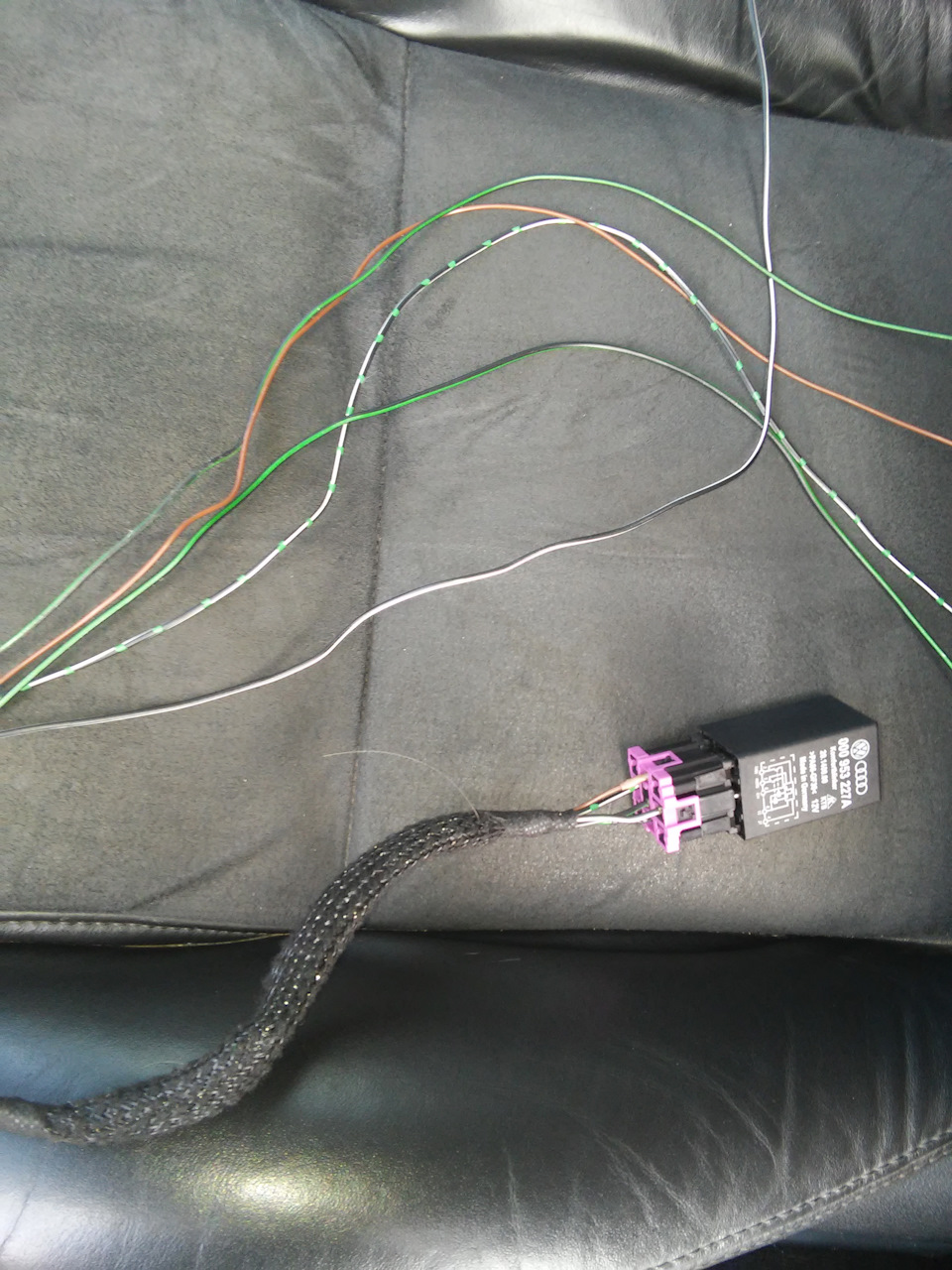

Себе вирішив не прив'язуватися до кнопки аварійки, а запитати релев районі рамки релюх врізавшись в основний джгут проводки. Доколодки реле підібрав дроти за кольором взявши від кнопкиаварійки
1. Провід підключаємо на провід живлення кнопки аварійки — клема75х (запобіжник S2) чорно/зелений провід на 6 ногу реле.
2. Провід підключаємо на провід маси - коричневий провід на 4 ногуреле. 3. Провід (шукаємо в джгуті, що йде до перемикача поворотівклему 5) живлення для перемикача - білий/чорний/зелений провід на 8ногу реле.
4. Провід (шукаємо в джгуті, що йде до перемикача поворотів клему11) правий поворот - чорний/зелений провід на 5 ногу реле.
5. Провід (шукаємо в джгуті, що йде до перемикача поворотів клема3) лівий поворот — білий/чорний провід на 2 ногу реле.

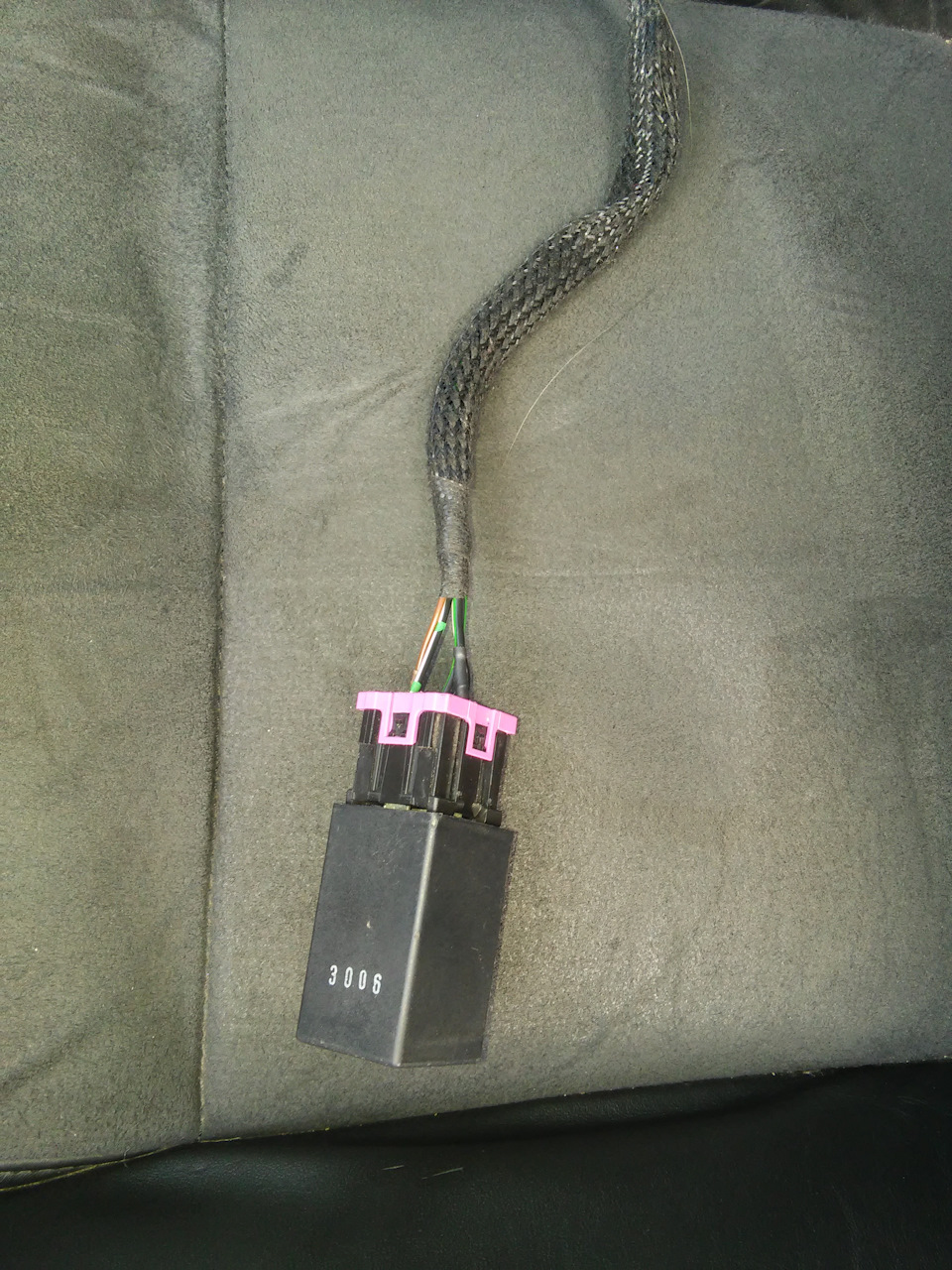

Загальний вигляд
Відео роботи
Коментарі16
Спасибі
Що за програма зі схемами?
А де воно стоїть у машинах у яких із заводу вбудований ?
Стоити також у рамці релюх під приладову панеллю
Ок Дякую
Я просто дивуюся від вашої роботи! Колонко рульова досі лежить, немає часу встановить, машина на кожен день, треба якось взяти доп.авто щоб зайнятися пасатом
У результаті не поставили?)
Сєрьога класно вийшло.
А є ще така?
Ні Випадково запропонували
Клачна штука, один раз на кадіку спробував і понравилось тепер як лох пальцем притримаю, щоб 3 рази моргнуло)
Сергій, вистачить, грошей більше немає)))👍
😄
А кількість моргань не виставити? Тільки те, що «закладено» програмно в Реле?
Так, моргає 3 рази все, що більше не додає
Сергій, як завжди виконання топ. Красава👍
