Схеми підключення пам'яті сидінь та дзеркал пасат Б5

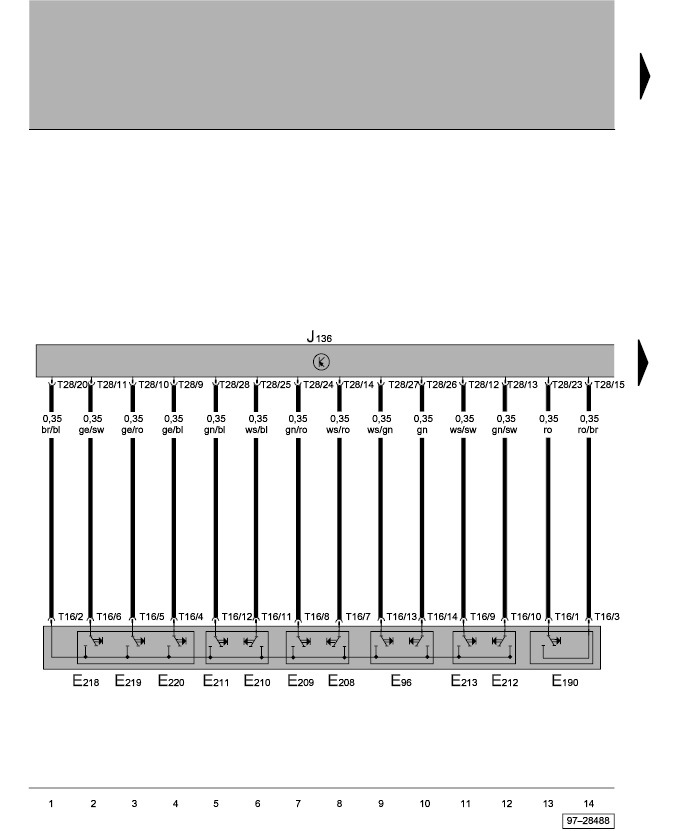

Регулювання сидіння (з пам'яттю) блоку управління, передньої такнопки rearheight регулювання, кнопки поздовжнього регулювання, аварійного відключення, кнопка регулювання спинки сидінняперемикача, сидіння водія
E96 — перемикач регулювання спинки сидіння, сидіння водія
E190 — Кнопка аварійного відключення
E208 — Кнопка переднього регулювання по висоті, вгору, сидінняводія
E209 — Кнопка переднього регулювання по висоті, вниз, сидінняводія
E210 — кнопка регулювання висоти задньої частини кузова, вгору, сидіння водія
E211 — кнопка регулювання висоти задньої частини кузова, вниз, сидіння водія
E212 — кнопка Поздовжнє регулювання, вперед, сидіння водія
E213 — кнопка Поздовжнє регулювання, назад, набір водія
E218 — 1 кнопка пам'яті сидіння водія
<
E219 — кнопка сидіння водія пам'яті у 2
E220 — кнопка пам'яті сидіння водія у 3
J136 — Регулювання сидіння (з пам'яттю) блок керування
T16 - 16-контактний роз'єм, чорний
T28 - роз'єм 28-контактний, на регулювання сидіння (з пам'яттю)блоком управління

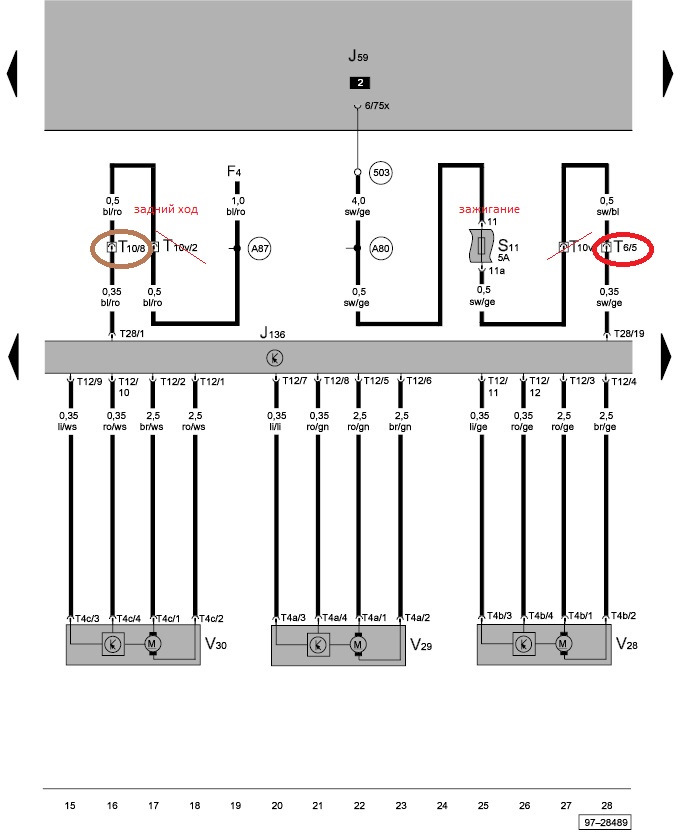

Регулювання сидіння (с пам'яттю), блок управління сидіннярегулювання двигуна поздовжнього, сидіння переднього регулюваннявисоти двигуна, заднього сидіння регулювання висоти двигуна, реле Xконтакт скидання
F4 — реверсивний перемикач світла
J59 — X контакт реле скидання
J136 — Регулювання сидіння (з пам'яттю) блок управління
S11 — запобіжник у Колодка реле в блоці запобіжників
T4a — 4-контактний роз'єм, чорний, на передній мотору регулюванняпо висоті, сидіння водія
T4b — 4-контактний роз'єм, чорний, на двигуні поздовжньогорегулювання, сидіння водія
T4C — 4-контактний роз'єм, чорний, на двигуні заднього регулюванняпо висоті, сидіння водія
T6 — 6-контактний роз'єм, червоний, ближній сидіння водія
T10 — 10-контактний роз'єм, коричневий, біля сидіння водія
<
T10v — 10-контактний роз'єм, рожевий, правий Стовп
T12 — роз'єм 12-контактний, чорний, на регулювання сидіння (зпам'яттю) блоком управління
T28 — роз'єм 28- контактний, на регулювання сидіння (з пам'яттю)блоком управління
V28 — Поздовжнє регулювання двигуна, сидіння водія
V29 — переднє регулювання висоти двигуна, сидіння водія
V30 — сидіння ззаду Регулювання по висоті двигуна, водія
503 — Гвинтове з'єднання (75x), на релейній пластині
A80 — з'єднання -1- (X), в джгуті проводів панелі приладів

Запчастини на фото:YT1207, YT1218

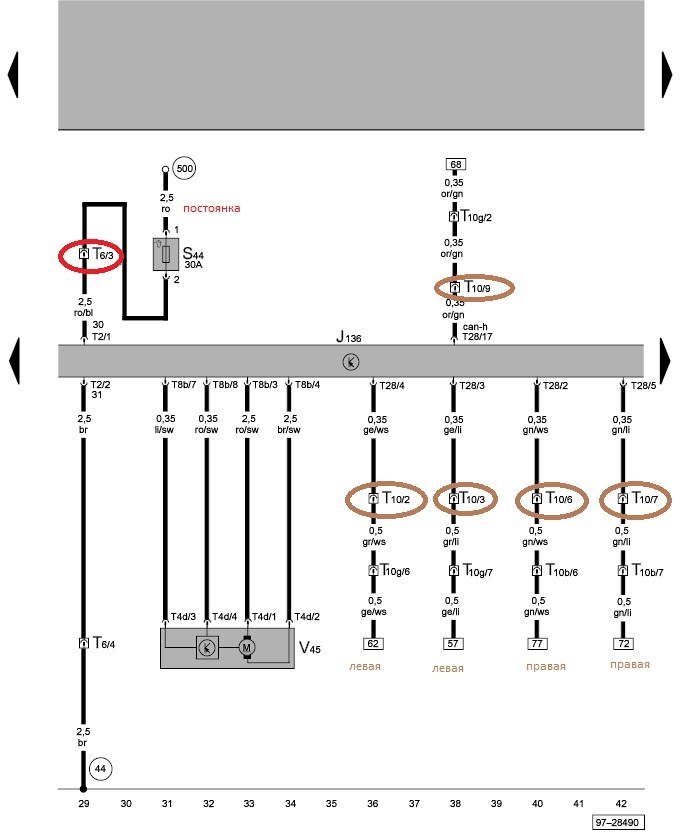

Регулювання сидіння (з пам'яттю) блоку керування, спинки сидіння (верх) регулювання двигуна, регулювання сидіння термоелемента 1
J136 — Регулювання сидіння (з пам'яттю) блок керування
S44 — Регулювання сидіння термозапобіжник 1
2-контактний роз'єм — T2
T4D — 4-контактний роз'єм, чорний, на регулювання спинки сидіннядвигуна, сидіння водія
6-контактний роз'єм — T6
T8B — 8-контактний роз'єм, на регулювання сидіння (з пам'яттю)блоком керування
T10 — 10-контактний роз'єм, коричневий, біля сидіння водія
T10b - 10-контактний роз'єм, зелений правої передньої стійки (невикористовував, конектил до сірого роз'єму правої стійки, оскількивін майже порожній, не задіяний)
T10g - 10-контактний роз'єм, сірий, роз'єм точка лівої передньоїстійки
T28 — роз'єм 28-контактний, на регулювання сидіння (з пам'яттю)блоком керування
V45 — Спинка регулювання двигуна, сидіння водія
точка Землі, нижня частина лівої передньої стійки — 44

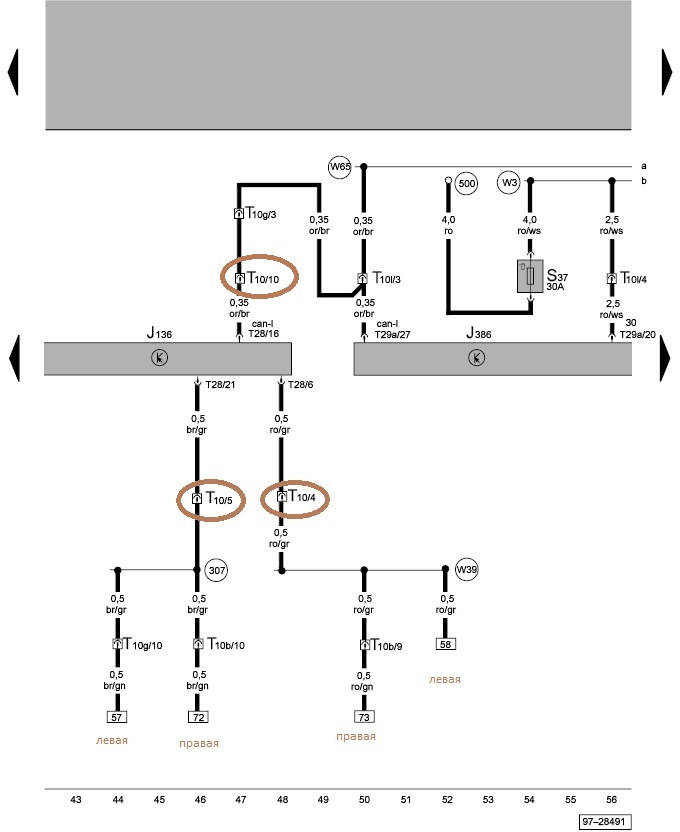

500 — Гвинтове з'єднання -1- (30), на релейній пластині Регулюваннясидіння (з пам'яттю) блок керування, блок керування дверей, з бокуводія
J136 — Регулювання сидіння (з пам'яттю) блок керування
J386 — блок керування дверей, з боку водія
S37 — Склопідйомник термозапобіжник
T10 — 10-контактний роз'єм, коричневий, біля сидіння водія
T10b — 10-контактний роз'єм, зелений правої передньої стійки (невикористовував, конектил до сірого роз'єму правої стійки, оскількивін майже порожній, не задіяний)
T10g — 10-контактний роз'єм, сірий, роз'єм точка лівої передньоїстійки
T10l — 10-контактний роз'єм, чорний< br/>
T28 — роз'єм 28-контактний, на регулювання сидіння (з пам'яттю)блоком керування
T29a — 29-контактний роз'єм, блок керування дверима, з бокуводія
307 - з'єднання Землі (відправник земля), в джгуті проводівпідлоги
500 - Гвинтове з'єднання -1- (30), на релейній пластині
W3 - Підключення в задній джгута проводів
/>
W39 — Підключення (дзеркало пам'яті), у джгуті дротів підлоги
W65 — Підключення (зручність CAN шина, низький), у джгуті дротівпідлоги
p>

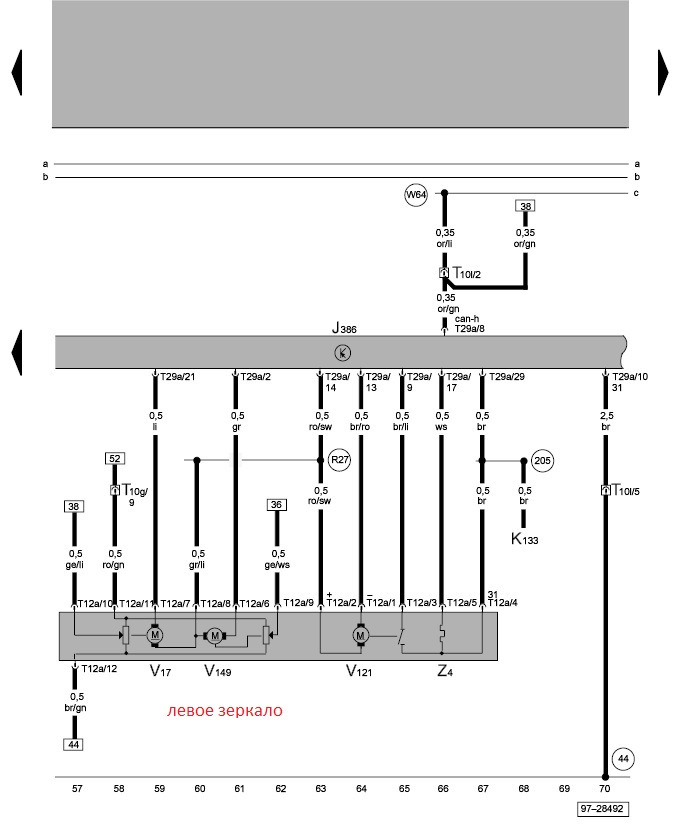

Блок управління дверей, з боку водія, дзеркала, що складаються, ірегулювання дзеркал двигуна, з боку водія ", зовнішнє дзеркало зпідігрівом, з боку водія
J386 — блок керування дверей, з боку водія
K133 — Центральний замок попередження лампа -SAFE-
T10g — 10 -контактний роз'єм, сірий, роз'єм точка лівої передньоїстійки
T10l — 10-контактний роз'єм, чорний
T12a — 12-контактний роз'єм, чорний
T29a — 29-контактний роз'єм, блок керування дверима, з бокуводія
V17 — Електродвигун регулювання дзеркала, сторона водія
V121 — складне дзеркало двигуна, з боку водія
V149 - Електродвигун регулювання дзеркала, сторона водія
Z4 - обігріваються Зовнішнє дзеркало заднього виду з боку водія
точка Землі, нижня частина лівої передньої стійки - 44
Підключення заземлення, у джгуті дротів дверей — — 205 з бокуводія
R27 — Підключення (налаштування дзеркала), у джгуті дротів дверей —сторона водія
W64 — підключення (CAN шина зручний, високий ), в джгуті проводівпідлогиЗапчастини на фото:T1228, T1235
Блок управління дверей, сторона переднього пасажира, складанедзеркало та регулювання дзеркал двигуна, переднього пасажира, Обігрів дзеркал, переднього пасажира
F221 — блок Центральний замок замок, переднього пасажирасторона
J387 — блок керування дверей переднього пасажира збоку
T10w — 10-контактний роз'єм, чорний, точка підключення, правоїпередньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 - Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 - складане дзеркало двигуна, переднього пасажира збоку
V150 - Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 - обігріваються зовнішні дзеркала заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
<
R36 — Підключення (налаштування дзеркала), в джгуті проводів двері— переднього пасажира збоку
W3 — Підключення в задній джгута проводів
W64 — підключення (CAN шина зручний, високий), у джгуті проводівпідлоги
W65 — Підключення (зручність CAN шина, низький), у джгуті проводівпідлоги
"сірий, роз'єм точка лівої передньої стійки
T10l — 10-контактний роз'єм, чорний
T12a — 12-контактний роз'єм, чорний
T29a — 29-контактний роз'єм, блок керування дверима, з бокуводія
V17 — Електродвигун регулювання дзеркала, сторона водія
V121 — складне дзеркало двигуна, з боку водія
V149 — Електродвигун регулювання дзеркала, сторона водія
Z4 — обігріваються Зовнішнє дзеркало заднього виду з боку водія
точка Землі, нижня частина лівої передньої стійки — 44
Підключення заземлення, у джгуті проводів дверей - - 205 з бокуводія
R27 - Підключення (налаштування дзеркала), в джгуті проводів дверей- сторона водія
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлогиЗапчастини на фото:T1228, T1235
Блок управління дверей, сторона переднього пасажира, складнедзеркало та регулювання дзеркал двигуна, переднього пасажира, Обігрів дзеркал, переднього пасажира
/>
F221 — блок Центральний замок замок, переднього пасажирасторона
J387 — блок керування дверей переднього пасажира збоку
T10w — 10-контактний роз'єм, чорний, точка підключення, правоїпередньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 — Підключення (налаштування дзеркала), в джгуті проводів дверей- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
W65 — Підключення (зручність CAN шина, низький), у джгуті проводівпідлоги
"сірий, роз'єм точка лівої передньої стійки
T10l — 10-контактний роз'єм, чорний
T12a — 12-контактний роз'єм, чорний
T29a — 29-контактний роз'єм, блок керування дверима, з бокуводія
V17 — Електродвигун регулювання дзеркала, сторона водія
V121 — складне дзеркало двигуна, з боку водія
V149 — Електродвигун регулювання дзеркала, сторона водія
Z4 — обігріваються Зовнішнє дзеркало заднього виду з боку водія
точка Землі, нижня частина лівої передньої стійки — 44
Підключення заземлення, у джгуті проводів дверей - - 205 з бокуводія
R27 - Підключення (налаштування дзеркала), в джгуті проводів дверей- сторона водія
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлогиЗапчастини на фото:T1228, T1235
Блок управління дверей, сторона переднього пасажира, складнедзеркало та регулювання дзеркал двигуна, переднього пасажира, Обігрів дзеркал, переднього пасажира
/>
F221 — блок Центральний замок замок, переднього пасажирасторона
J387 — блок керування дверей переднього пасажира збоку
T10w — 10-контактний роз'єм, чорний, точка підключення, правоїпередньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 — Підключення (налаштування дзеркала), в джгуті проводів дверей- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
W65 — Підключення (зручність CAN шина, низький), у джгуті проводівпідлоги
"сторона водія
Z4 — обігріваються Зовнішнє дзеркало заднього виду з боку водія
точка Землі, нижня частина лівої передньої стійки — 44
Підключення заземлення, у джгуті проводів двері - - 205 з бокуводія
R27 - Підключення (налаштування дзеркала), в джгуті проводів двері- сторона водія
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги Запчастини на фото:T1228, T1235
Блок управління дверей, сторона переднього пасажира, складнедзеркало та регулювання дзеркал двигуна, переднього пасажира, Обігрів дзеркал, переднього пасажира
F221 — блок Центральний замок замок, переднього пасажирасторона
J387 — блок керування дверей переднього пасажира збоку
T10w — 10-контактний роз'єм, чорний, точка підключення, правоїпередньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 — Підключення ( налаштування дзеркала), в джгуті проводів двері- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
/>
W65 — Підключення (зручність CAN шина, низький), в джгуті проводівпідлоги
"сторона водія
Z4 — обігріваються Зовнішнє дзеркало заднього виду з боку водія
точка Землі, нижня частина лівої передньої стійки — 44
Підключення заземлення, у джгуті проводів двері - - 205 з бокуводія
R27 - Підключення (налаштування дзеркала), в джгуті проводів двері- сторона водія
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги Запчастини на фото:T1228, T1235
Блок управління дверей, сторона переднього пасажира, складнедзеркало та регулювання дзеркал двигуна, переднього пасажира, Обігрів дзеркал, переднього пасажира
F221 — блок Центральний замок замок, переднього пасажирасторона
J387 — блок керування дверей переднього пасажира збоку
T10w — 10-контактний роз'єм, чорний, точка підключення, правоїпередньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 — Підключення ( налаштування дзеркала), в джгуті проводів двері- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
/>
W65 — Підключення (зручність CAN шина, низький), в джгуті проводівпідлоги
"правої передньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються, заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 - Підключення (налаштування дзеркала), в джгуті проводів двері- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
W65 — Підключення (зручність CAN шина, низький), в джгуті проводівпідлоги
"правої передньої стійки
T12b — 12-контактний роз'єм, чорний
T29b — 29-контактний роз'єм, на блок керування дверей передньогопасажира збоку
V25 — Електродвигун регулювання дзеркала, переднього пасажиразбоку
V122 — складне дзеркало двигуна, переднього пасажира збоку
V150 — Електродвигун регулювання дзеркал, переднього пасажиразбоку
Z5 — зовнішні дзеркала, що обігріваються, заднього виду, передньогопасажира збоку
43 — точка Землі, нижня частина правої передньої стійки
Підключення заземлення, у джгуті проводів дверей — — 206 передньогопасажира сторона
R36 - Підключення (налаштування дзеркала), в джгуті проводів двері- переднього пасажира збоку
W3 - Підключення в задній джгута проводів
W64 - підключення (CAN шина зручний, високий), в джгуті проводівпідлоги
W65 — Підключення (зручність CAN шина, низький), в джгуті проводівпідлоги
