Вилучення проводки
Прокладання проводки
Підключення фішок
Схеми ЄСП

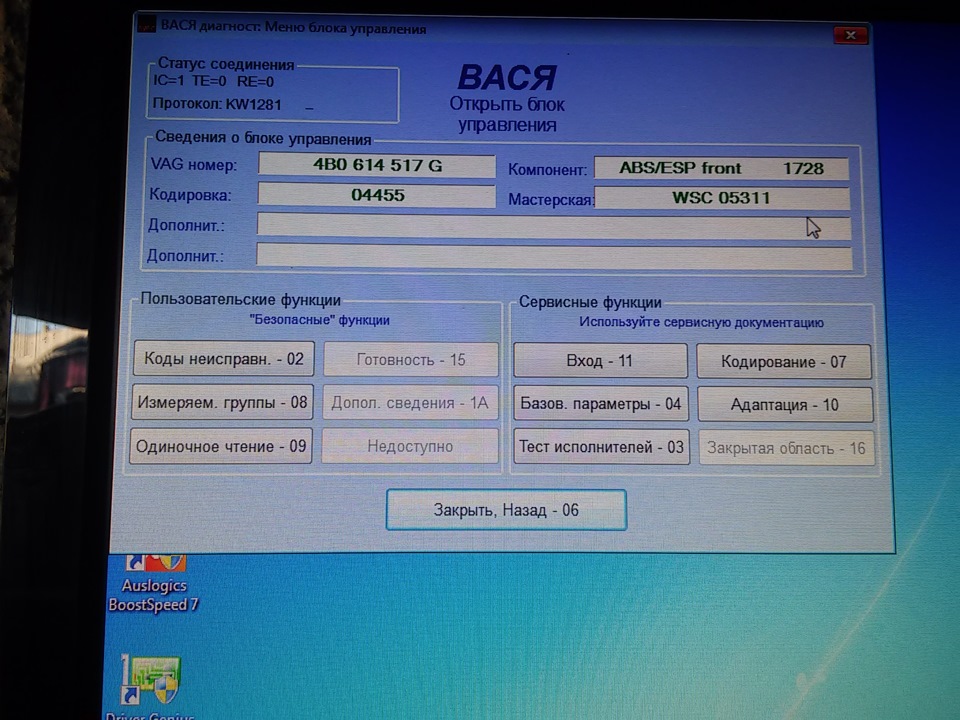

Кодування блоку ABS+ESP після установки.Правда я блок не ставив, атільки підкинув.
Підключаємо комп. Збій в електричному ланцюзі датчик тиску вгальмівній системі-G201 (ну це зрозуміло, я його не приєднав так якне діставала проводка) 4) Найстрашніша і навіваюча смуту - Вважатидані з пам'яті несправностей блоку управління двигуна.
Кодування залишилося від старого блоку і було неправильним04455.Запчастини на фото:4B0614517G
І треба було перекодувати.
<
PS Поправка:хто піде шляхом встановлення ЄСП
Насамперед кодуємо блок 19 КАН
Потом двигун 01 Е**
Пішла інфа скопійована з шанованого сайту passat-b5.ru доповненогомоїми даними
Загалом був знайдений сайт ross-tech.com на якому оч дохідливо всеописано. Щоправда англійською мовою. Але суть процедури така. Нампотрібно підібрати кодування для блоку АБС і адаптувати датчикповороту керма. Для цього нам потрібен вагком і трохи везіння. Длястворення кодування нам потрібно кілька речей знати про авто. Типдвигла 4-5-6 циліндро, бенз або дизель, акпп-мкпп і найважливіше цеякісь гальма. Наклейка з цією інформацією повинна бути вклеєна вмануал по авто або сервісну книжку або в ніші запасного колеса. Умене вона була присутня. Там багато чого написано, але нам потрібнобуде знайти позначення гальм. У моєму випадку це були 1ZC. Іпозначені двигла, в моєму випадку це було T6V. Далі беремо папірецьі створюємо код для входу в блок абс І тупо дивлячись на наклейкушукаємо потрібні нам дані звіряючись з нижче наведеною інфою.
> 0? xxx:Chassis
8 = VW Passat W8
9 = VW Passat
0x? xx:Brakes
3 = (PR-1LT/1LF)
4 = (PR-1LC/1LX/1ZF/1LZ/1ZG)
5 = (PR-1LB/1LE/1ZC)
6 = (PR-1LZ/1ZJ)
0xx? x:Engine
5 = (PR-T5X/T4N/T9J*/T6T/T1K/T1E/T7F*) (* withBrakes:PR-1LB/1LE/1ZC)
7 = (PR-T0B/T10/T6V/T0D/T0F)
9 = (PR- T7F/T9H/T9J)
0xxx? :Transmission
5 = Manual (PR-G0C/G0K/G0G/G0L)
7 = Automatic (PR -G0E/G0F/G0Q)
У результаті у мене вийшов код 09577
ПЕРША ЦИФРА ЗАВЖДИ 0!
Далі написавши цей код, підрубаємо ваг-ком до тачки заходимо в блокABS 03. Це наш логін. У розширеному режимі заходимо у верхнюліву кнопку 11ВХІД і вбиваємо туди наш код. Якщо всеправильно він заходить у блок. Видимих змін немає. Отже все ОК.Далі збираємо сам код для кодування нашого блоку і прив'язки йогодо авто. Процедура аналогічна так що викладаю просто позначення дляавто:
0? xxx:Chassis
4 = VW Passat
5 = VW Passat W8
< 0x? xx:Brakes
1 = (PR-1LZ/1ZJ)
2 = (PR-1LB/1LE/1ZC)
3 = (PR-1LC/1LX/1ZF/1LZ/1ZG)
4 = (PR-1LT/1LF)
0xx? x:Engine
5 = (PR-T5X/T4N/T9J*/T6T/T1K/T1E/T7F*) T0D/T0F)
9 = (PR-T7F/T9H/T9J)
0xxx? :Transmission
5 = Manual (PR-G0C/G0K/G0G/G0L)
7 = Automatic (PR-G0E/G0F/G0Q)

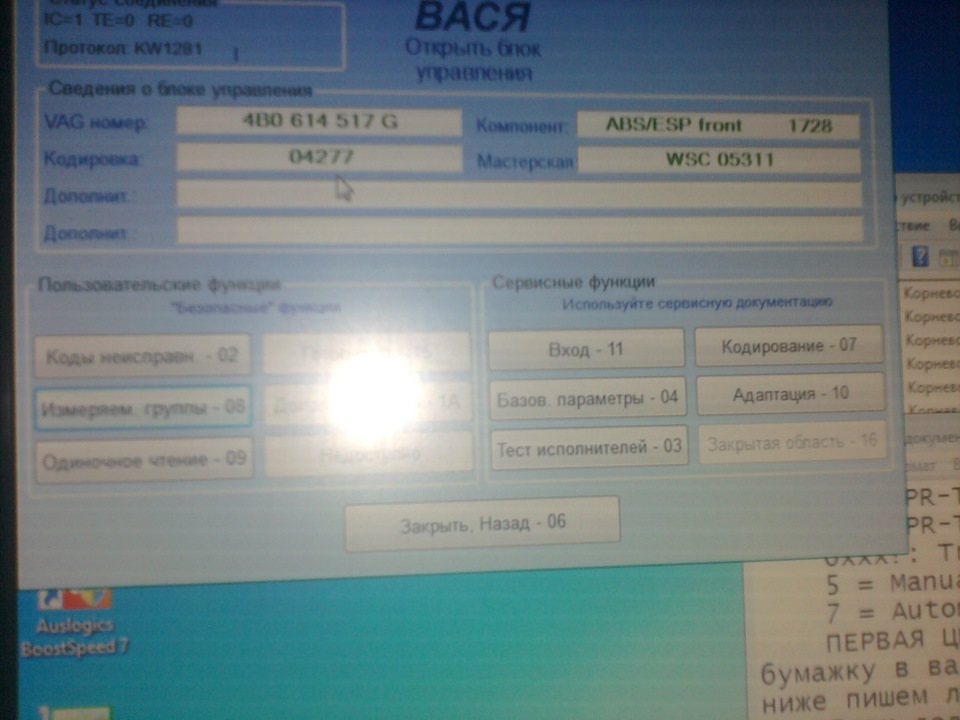

ПЕРША ЦИФРА ЗАВЖДИ 0! У мене вийшов код 04277. Записавши цейкод на папірець у ваг-комі заходимо в кнопку 07Кодування. Івбиваємо цей код. У віконці нижче пишемо будь-які 5 цифр? у менецифри були. Якщо третє з верху вікно активно вбиваємо туди 444.
Блок повинен прийняти це кодування, якщо все зроблено правильно. Іцей код ви повинні побачити у ваг-комі нижче оригінального номерасамого блоку., і обертаючи кермо трохи вліво стежимо за змінами внавантаженні. Коли знайдете потрібне вікно, поверніть кермо вліво іповерніть його в положення 0. Градусів. Після цього виходимо зрежим вимірювань і в 11ВХІД набиваємо КОД 40168 це іє базові установки, в режимі базові установки 04 знаходимо 003групу, там зел. Кольором буде написано, що системний тест вкл. Вінших групах помилка висітиме. Відключаємо комп'ютер, відключаємоваг-ком від авто. Заводимося. Натискаємо на гальмо і чекаємо покизгасне піктограма антизаносної або антибуксу. Далі рушаємо ірозганяємося до кілометрів 20-30 і плавно повертаємо кермо, градусів на 90, ліворуч чи праворуч не принципово. Головнепотримати кермо в повороті приблизно приблизно пару секунд. Кращеце робити на якійсь парковці або майданчику. Але я робив прямо удворі. Якщо все зроблено правильно, то всі піктограми згаснуть.Системний тест буде пройдено.
Далі підключаємо ваг-ком, читання помилок-їх бути не повинно, кодблоку зліва під оригінальним номером повинен бути видно. На це себевсе.
Технічні дані взяті з ross-tech.com
І так після всього зробленого Мій новий блок ЄСП прописався
Але на перевірку помилок знову видає інфу
<
Середа, 14 Жовтня 2015, 17:19:36:21528
ВАСЯ діагност версія:діагност 1.1
Номер блоку управління:4B0 614 517 G
Компонент та/або версія:ABS/ESP front 1728
Кодування:04277
Код майстерні:WSC 05311
VCid:253D268FACEF
3 Знайдені несправності:
01044 — Неправильно кодований блок керування
35-10 — — — Непостійно
01435 — Датчик тиску 1 у гальмівній системі-G201
57-00 — збій в електричному ланцюзі (спробую завтра підключити, аледумаю не в ньому проблема)
18256 — Вважати дані з пам'яті несправностей блоку управліннядвигуна
P1848 - 35-00 -
PS. Знявши клему з акумулятора наступного дня вивчивши інфу, накинув клему, підключив кабелек і поставив програму VAG-COM:Реліз311.2-N, щоб перевірити блок двигуна (вася 1.1 при перевірцідвигуна вилітає з...). Близько 6 помилок, я стер алезалишилася:Версія VAG-COM:Реліз 311.2-N
Номер Контролера:4B0 906 018 DJ
Компонент та/або версія:1.8L R4/5VT G 0002
Кодування:26051
Код Сервісу:WSC 00250
Доп. Інформація:WVWZZZ3BZ3P354582 VWZ7Z0C6829513
1 Несправності:
18020 — Неправильно кодований блок управління двигуна
P1612 — 35-00 — —
ВАСЯ діагност версія:діагност 1.1
Номер блоку управління:4B0 614 517 G
Компонент та/або версія:ABS/ESP front 1728
Кодування:04277
Код майстерні:WSC 05311
VCid:253D268FACEF
Знайдені несправності:
18256 — Вважати дані з пам'яті несправностей блоку управліннядвигуна
P1848 — 35-00 —
І так треба було перекодувати блок двигуна:

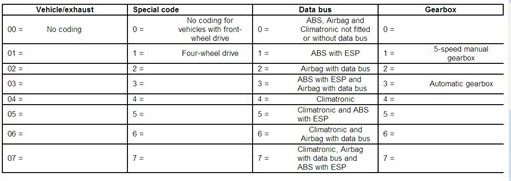

Кодування контролер (коди двигуна 1.8T AWM, AWT) уточненнядля контролерів BOSCH
2.8 та-же кодування
STG 01 (електроніка двигуна)
STG кодування — функція 07
? ?ххх Країна/вихлопна
05 = Euro II/D3
06 = TLEV (USA)
07 = LEV (USA)
> 08 = GUS/China
10 = Euro III
11 = Euro IV/Japan
25 = South Africa
26 = Mexico/Taiwan
27 = Brasil
хх? хх :Drive/допоміжні функції
0 — передній привід без трекшн-контролю (ASR)
2 — повний привід без трекшн-контролю (ASR)
5 — передній привід з контролем тяги (ASR) та CAN шині
7 — повний привід на всі колеса з тягою (ASR) і CAN шині
XXX? X :Коробка передач
0 — 5 ступінчаста механічна коробка передач
1— 6 ступінчаста механічна коробка передач
3 — Автоматична 01N (4)
5 — Автоматична 01V (5)
хххх? :автомобіль
1 — Aubi A4, Passat
2 — Audi A6
> 26051 на 26551
Кому цікаве кодування блоків SIMENS
AZM
Окрім цього така ж помилка в блоці КАН шини
Міняємо кодування:
Кан шина кодування 07
встановити правильні налаштування
дивимося свою комплектацію та складаємо
+00001 = Automatic Transmission (< MY 2001 )
+00002 = Brake Electronics (ABS) (мається на увазі з кан шиною АСРі ЄСП у простому АБС з ЄДС кану немає)
+00004 = Airbags
якщо все це є, то 00007 — це дорестали, після решти00006 (перший пункт не рахуємо)
p>
Логін для двигуна та кан шини не потрібен

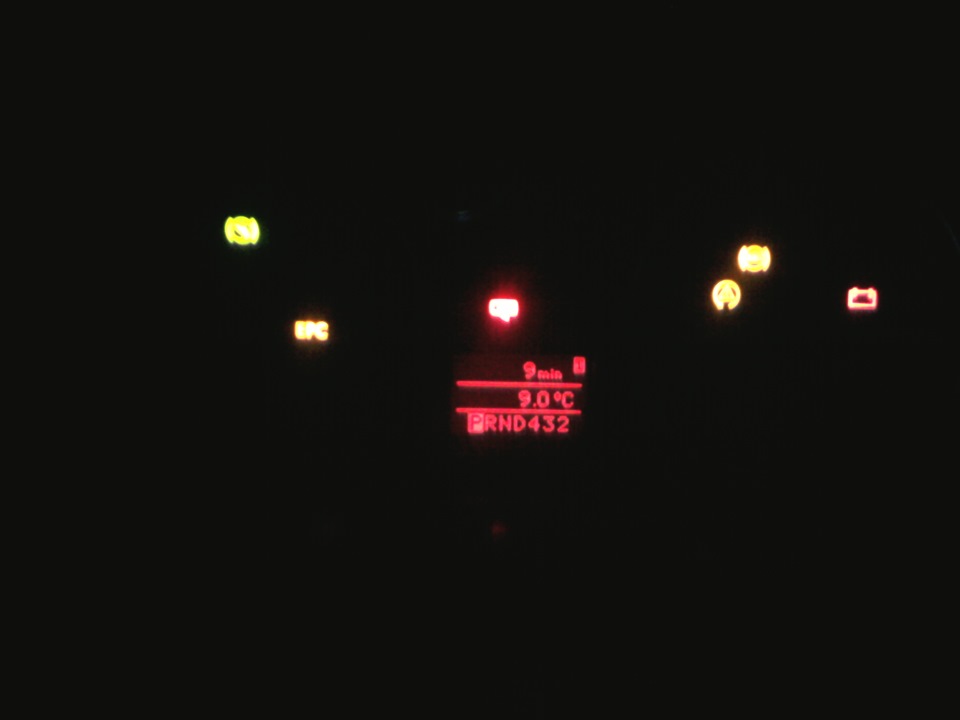

Після кодування блоків перевіряємо помилки — їх немає ніде, крімблоку АБС, він запустив адаптаційну програму, треба трохипокататися і піктограми згаснуть, як кататися описано вище. Коротшея переміг електронну частину, змінюватиму блок і прокачуватимугальма, а потім адаптація./>
Чекайте 6 частин…
"
Чекайте 6 частин…
"
Чекайте 6 частин…
"Drive/допоміжні функції
0 - передній привід без трекшн-контролю (ASR)
2 - повний привід без трекшн-контролю (ASR)
5 - передній привід з контролем тяги (ASR) і CAN шині 7 - повнийпривід на всі колеса з тягою (ASR) і CAN шині
XXX? X :Коробка передач
0 — 5 ступінчаста механічна коробка передач
1— 6 ступінчаста механічна коробка передач
3 — Автоматична 01N (4)
> 5 - Автоматична 01V (5)
хххх? :автомобіль
1 — Aubi A4, Passat
2 — Audi A6
> 26051 на 26551
Кому цікаве кодування блоків SIMENS
AZM
Окрім цього така ж помилка в блоці КАН шини
Міняємо кодування:
Кан шина кодування 07
встановити правильні налаштування
дивимося свою комплектацію та складаємо
+00001 = Automatic Transmission (< MY 2001 )
+00002 = Brake Electronics (ABS) (мається на увазі з кан шиною АСРі ЄСП у простому АБС з ЄДС кану немає)
+00004 = Airbags
якщо все це є, то 00007 — це дорестали, після решти00006 (перший пункт не рахуємо)
p>
Логін для двигуна та кан шини не потрібен
Після кодування блоків перевіряємо помилки — їх немає ніде, крімблоку АБС, він запустив адаптаційну програму, треба трохипокататися і піктограми згаснуть, як кататися описано вище. Коротшея переміг електронну частину, змінюватиму блок і прокачуватимугальма, а потім адаптація./>
Чекайте 6 частин…
"Drive/допоміжні функції
0 - передній привід без трекшн-контролю (ASR)
2 - повний привід без трекшн-контролю (ASR)
5 - передній привід з контролем тяги (ASR) і CAN шині 7 - повнийпривід на всі колеса з тягою (ASR) і CAN шині
XXX? X :Коробка передач
0 — 5 ступінчаста механічна коробка передач
1— 6 ступінчаста механічна коробка передач
3 — Автоматична 01N (4)
> 5 - Автоматична 01V (5)
хххх? :автомобіль
1 — Aubi A4, Passat
2 — Audi A6
> 26051 на 26551
Кому цікаве кодування блоків SIMENS
AZM
Окрім цього така ж помилка в блоці КАН шини
Міняємо кодування:
Кан шина кодування 07
встановити правильні налаштування
дивимося свою комплектацію та складаємо
+00001 = Automatic Transmission (< MY 2001 )
+00002 = Brake Electronics (ABS) (мається на увазі з кан шиною АСРі ЄСП у простому АБС з ЄДС кану немає)
+00004 = Airbags
якщо все це є, то 00007 — це дорестали, після решти00006 (перший пункт не рахуємо)
p>
Логін для двигуна та кан шини не потрібен
Після кодування блоків перевіряємо помилки — їх немає ніде, крімблоку АБС, він запустив адаптаційну програму, треба трохипокататися і піктограми згаснуть, як кататися описано вище. Коротшея переміг електронну частину, змінюватиму блок і прокачуватимугальма, а потім адаптація./>
Чекайте 6 частин…
"Passat
2 — Audi A6
Коротше розібрався потрібно поміняти кодування з 26051 на26551
Кому цікаве кодування блоків SIMENS
AZM
помилка в блоці КАН шини
Міняємо кодування:
Кан шина кодування 07
+00001 = Automatic Transmission (< MY 2001)
+00002 = Brake Electronics (ABS) (мається на увазі з кан шиною АСРі ЄСП у простому АБС з ЄДС кану немає)
+00004 = Airbags
якщо все це є, то 00007 — це дорестали, після решти00006 (перший пункт не рахуємо)
Логін для двигуна > і кан шини не потрібен
Після кодування блоків перевіряємо помилки — їх немає ніде, крімблоку АБС, він запустив адаптаційну програму, треба трохипокататися і піктограми погаснуть, як кататися описано вище.
Коротше я переміг електронну частину, змінюватиму блок іпрокачуватиму гальма, а потім адаптація.
Чекайте 6 частин…
< /
"Passat
2 — Audi A6
Коротше розібрався потрібно поміняти кодування з 26051 на26551
Кому цікаве кодування блоків SIMENS
AZM
помилка в блоці КАН шини
Міняємо кодування:
Кан шина кодування 07
+00001 = Automatic Transmission (< MY 2001)
+00002 = Brake Electronics (ABS) (мається на увазі з кан шиною АСРі ЄСП у простому АБС з ЄДС кану немає)
+00004 = Airbags
якщо все це є, то 00007 — це дорестали, після решти00006 (перший пункт не рахуємо)
Логін для двигуна > і кан шини не потрібен
Після кодування блоків перевіряємо помилки — їх немає ніде, крімблоку АБС, він запустив адаптаційну програму, треба трохипокататися і піктограми погаснуть, як кататися описано вище.
Коротше я переміг електронну частину, змінюватиму блок іпрокачуватиму гальма, а потім адаптація.
Чекайте 6 частин…
< /
"
Чекайте 6 частин…
"
Чекайте 6 частин…






Коментарі18
Здрастуйте. Підкажіть будь ласка логін та код
Підкажіть будь ласка який буде логін та пароль
Привіт ! поставив донора замість здохлих мізків . ось є питання ... там де у ВАГкомі рядок компонент ABS/ESP front 1728 ... після заміни несправних мізків стало так само . А з рідними було ABS/ESP front 3428 ... хоча все інше одне і те ж, і ВАГ номер...
У мене навпаки стояв 1728, а поставив 3428 ... працює все нормально, в чому різниця так і не зрозумів ...
та вже й забув))) різницю не знайшов. думаю якась ревізія. але все працює.
А навіщо код майстерні потрібен?
Може, щоб простежувати налаштування, хто саме вводив налаштування.
Дякую за статтю, дуже допомогла
Bosch 5.3 ABS/EDS/ASR/ESP Підбір логіна для блоку! 1) Після того, як введено логін, кодування блоку потрібно зберігати заново! 2) Для Audi A8 (4D) цифру для гальм завжди ставити 40?xxx Модель авто5 = Audi A8 (4D) 7 = Audi A6 (4B) 9 = Audi A4 (8D) / V...
Здрастуйте. Підкажіть будь ласка. Чому кодування двигуна починається з 26-mexico? І які особливості в перших цифрах?
Умовне кодування для країни та типу контролю вихлопу, на пряме кодування поміняти не можна, тільки після прошивки Чому 26 Бразилія, видно прирівняли нас до норм вихлопу до цих країн
Зрозумів, дякую. А так хотілося. змінив кодування і на тобі євро 2)))
До речі, десь читав інформацію, що СУ 018DJ не контролює наявність каталізатора. Що можете сказати з цього приводу?
Добрий день. Підкажіть будь ласка. Сиджу голову ламаю. Кодую блок як по мануалу і все виходить, але коштувати мені вийти з блоку кодування злітає (00000). Де мій косяк?
Привіт. Вийшло зробити? У мене теж постійно злітає.
Привіт. Та все вийшло через кілька спроб.
У мене теж)
Вітаю маю блок 8е0614111b, після пропаювання обламаних провідників запустився вийшов на діагностику, абс працює але на приладовій панелі гірлянда. Помилок немає, намагаюся залогінитись і кодування подивитися але не виходить логін не підходить. запис ...
