Color MFA установка

Вирішив і я написати про встановлення color MFA у свій пасат.

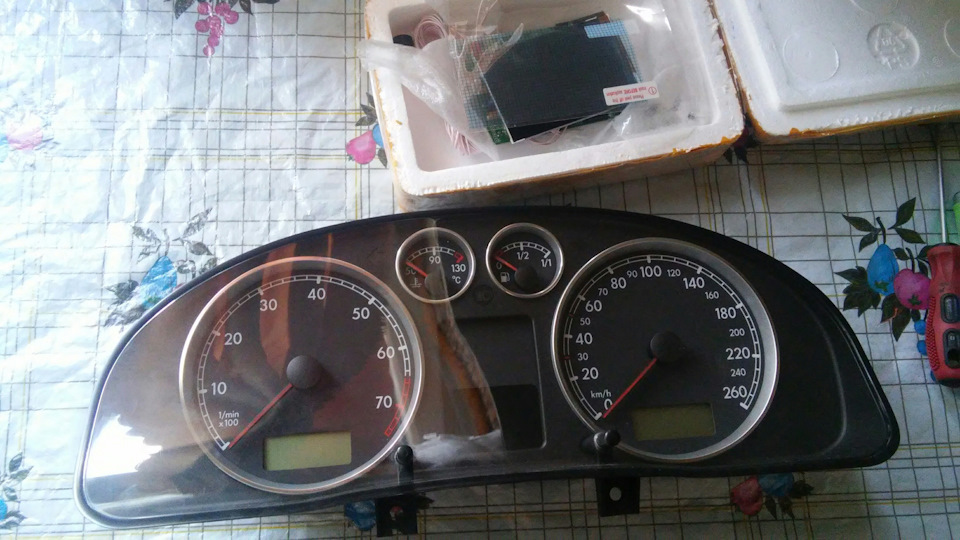

Моя приладка

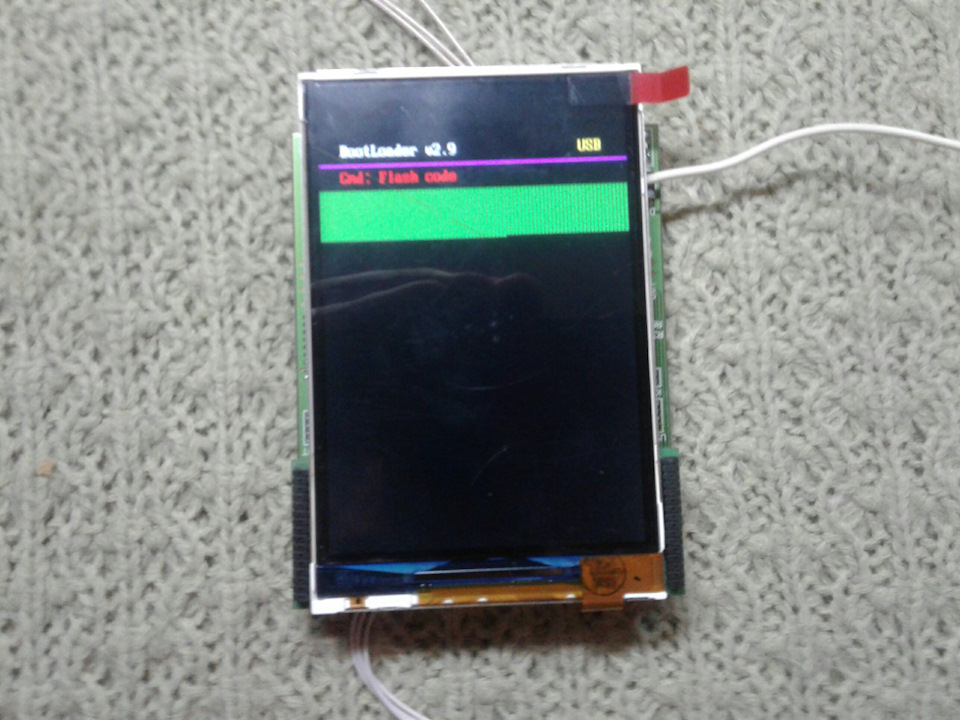

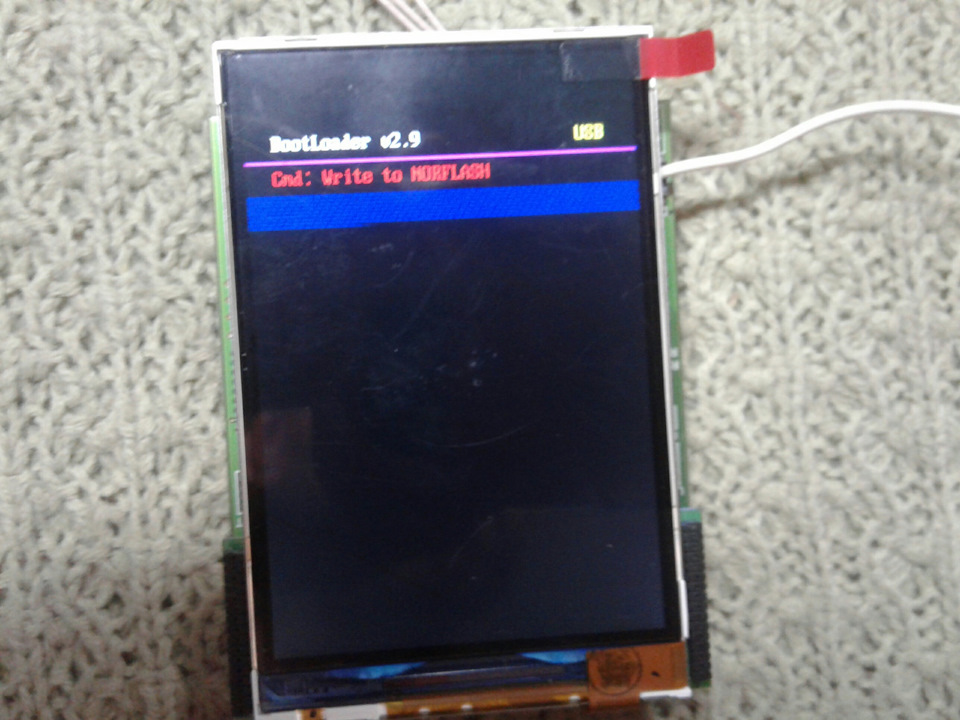

І так початок Данило передав мені комплеки без прошивки, відповіднопершим етапом треба було прошити.
Прошивку брав тут Прошивка v2.9.3
Робив все за інструкцією Інструкція
Звіти інших хлопців https://megadriver.org
Від себе скажу МФА йде розпаяний з usb роз'ємом і живленням.

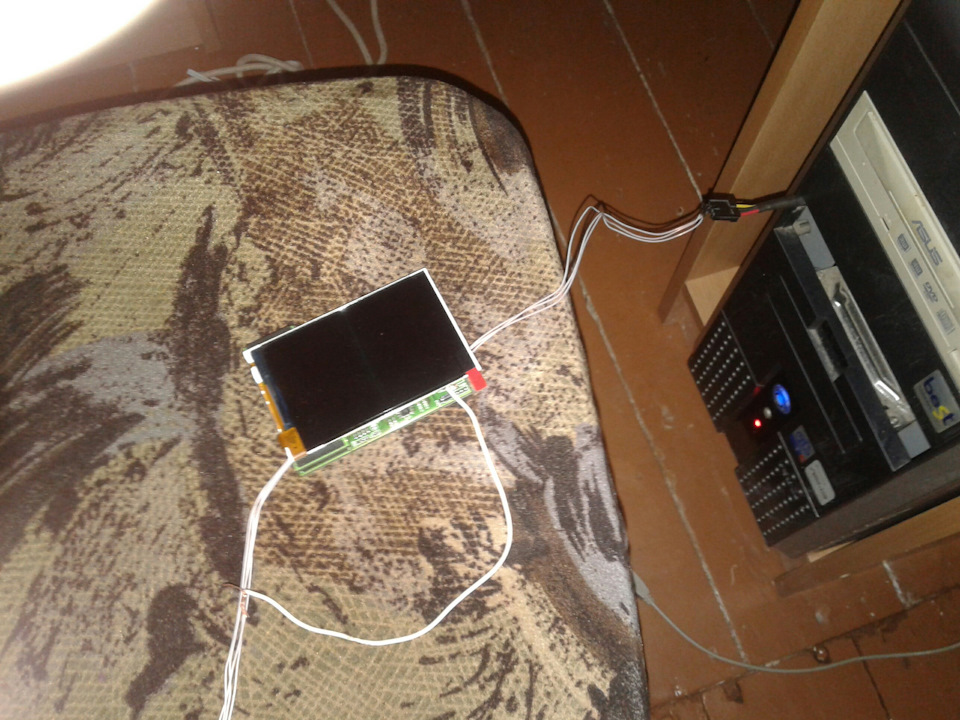

Підключення до комп'ютера
Після прошивки розпаяв плату МФА проводами, що йдуть у комплекті (проводи в місцях пайки сильно не перегинати, відламуються нараз)
Далі пішла справа за самою приборкою, її знімав без зняттякерма
за таким принципом passatworld.ru/showthread.php? t=160046
Після цього пішла розбирання самої приладки (в принципі всезрозуміло) єдине подивився як зняти стрілочки

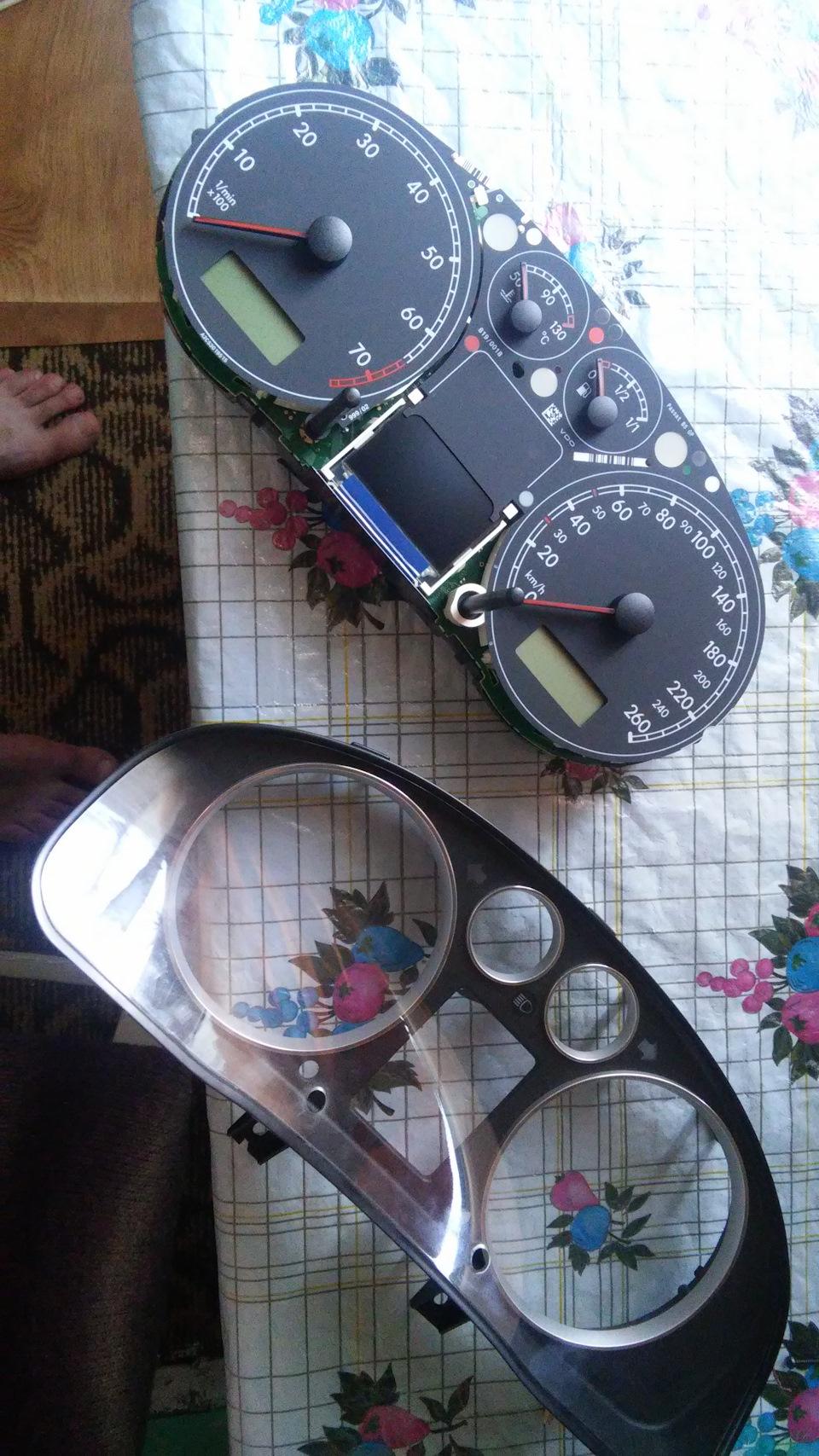

Розбірка
Прибірку розібрав повністю, заодно закралася думка зробити інверсіюекранів, від пересвіту відмовився, синій колір мені миліший
> Плівка була відклеєна і перевернута, на потрібній стороні наінверсійну плівку була наклеєна плівка з антивідблисковимефектом
Відділення плівки від екрану

І так були випаяні непотрібні діоди і замість впаяні резистори зкомплекту

Діоди та обрізка штирьків
Резистори
Далі припаяні два проводки на місце олії та колодок (розпитав щодоінших діодів, інфа береться по кану )
Розпаювання проводів
Приклеїв саму плату на скотч двосторонній, купував окремо (висотарегулювати, щоб площина екрану була в рівень висоти білихпластикових вставок)
< /p>
Поклейка скотчу
Ще один нюанс плату клеїти щоб нижній край плати був на рівнінижнього краю плати приладки (щоб екран не був розташованийвисоко)
Зроблений паз в пластиці під посадкове місце екрану
Розкидав дроти по платі (фото не робив був в азарті), все зрозумілов інструкції є.
Екран на місці

Перерізав доріжки управління мфа

Позначені червоним
Вклеїв юсб роз'єм у кришку
Вирізав на підкладці місце для екрану
Обкусив штир сигналізатора далекого світла (заважає екрану)
Почав зворотну збірку
Готова
Довго грав зі стрілками (виставляв руками, дивився по ваг кому)
Вставив проводок в 15 пін зеленого роз'єму і простягнув до роз'ємуЕ** (той що менше) знайдено 101 пін (синьо-сірий провід), вуаля, показання буста на екран.
15 пін
Малий роз'єм 101 ніжка сіросиній провід
Задоволений шалено,
Днем
Вночі

>
Спасибі величезне dirtylime За підтримку таконсультації
Шкода фото більше не влазить.
У планах заміна 2 дін на придбаний набір оригінал та інверсіяклімату, всім добра
