Початок Установка штатного парктроніка OPC частина 3, де описанийпроцес впровадження парктроників у передній бампер. br/>
У цій частині буде приділено увагу до підключення всього цьогодобра і налаштування.

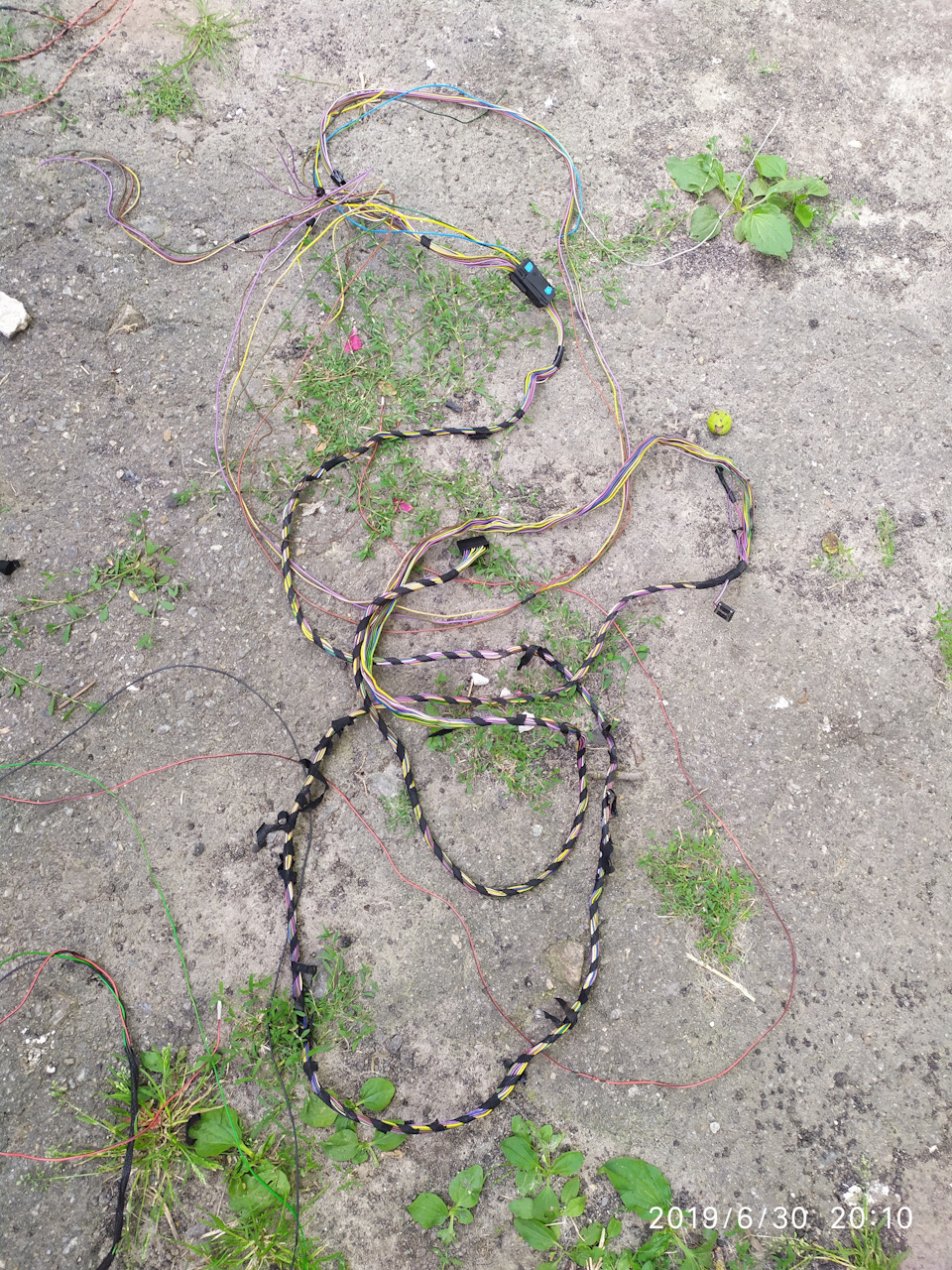

Насамперед видер ту проводку що проклав для блоку старогопарктроніка з підтримкою тільки заднього.

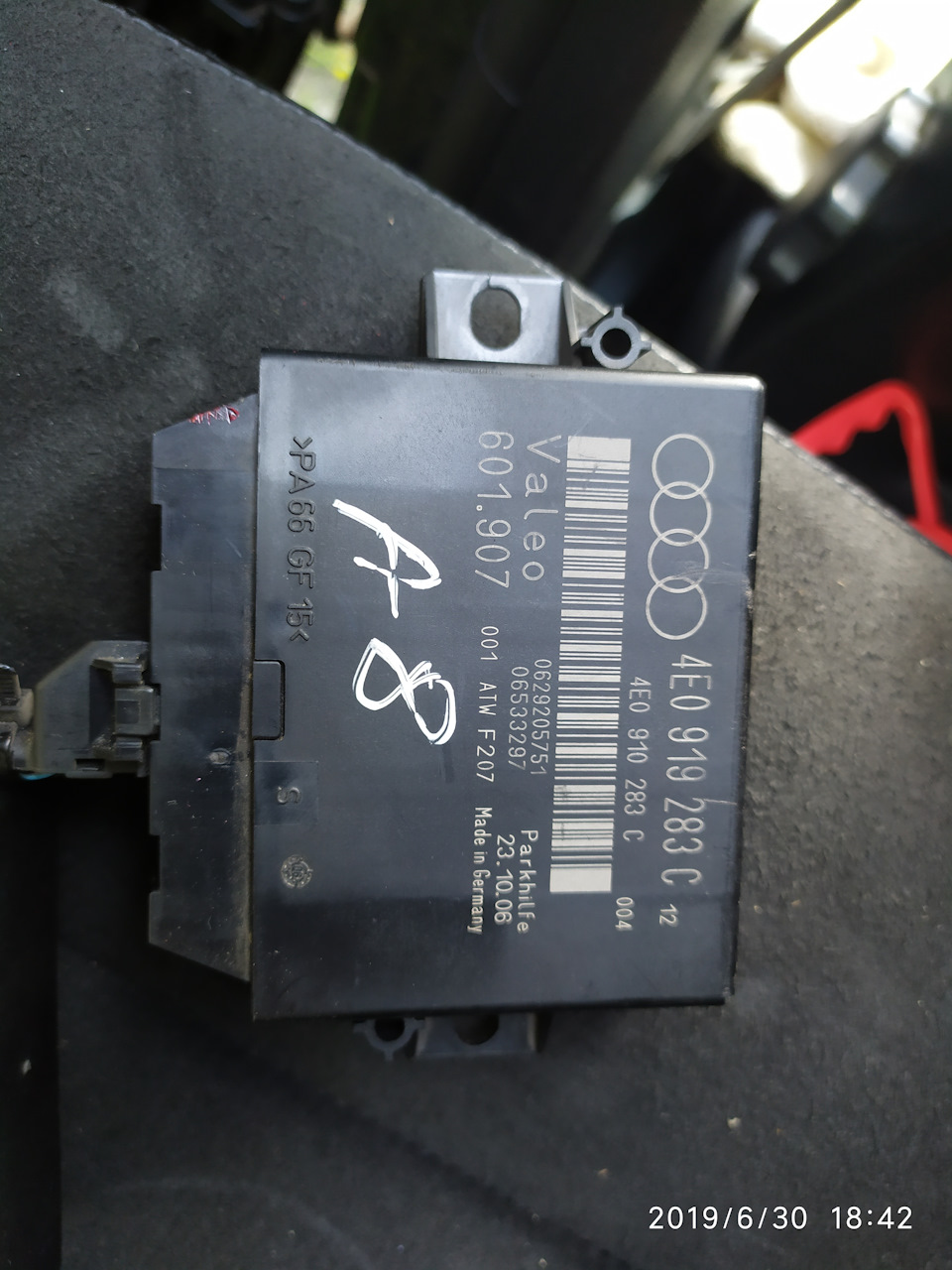

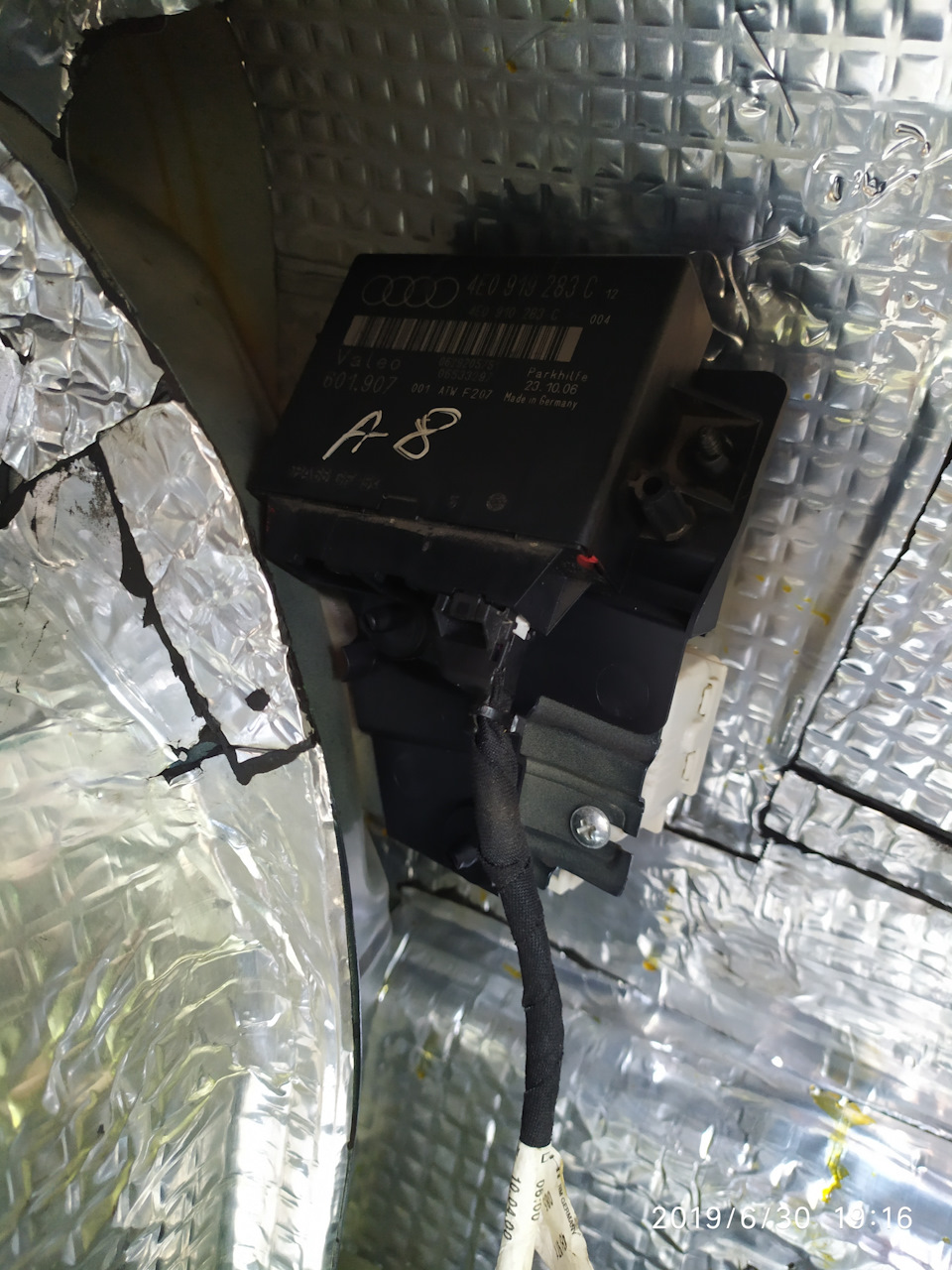

Замінив старий блок, новий зайняв своє місцеЗапчастини нафото:910283

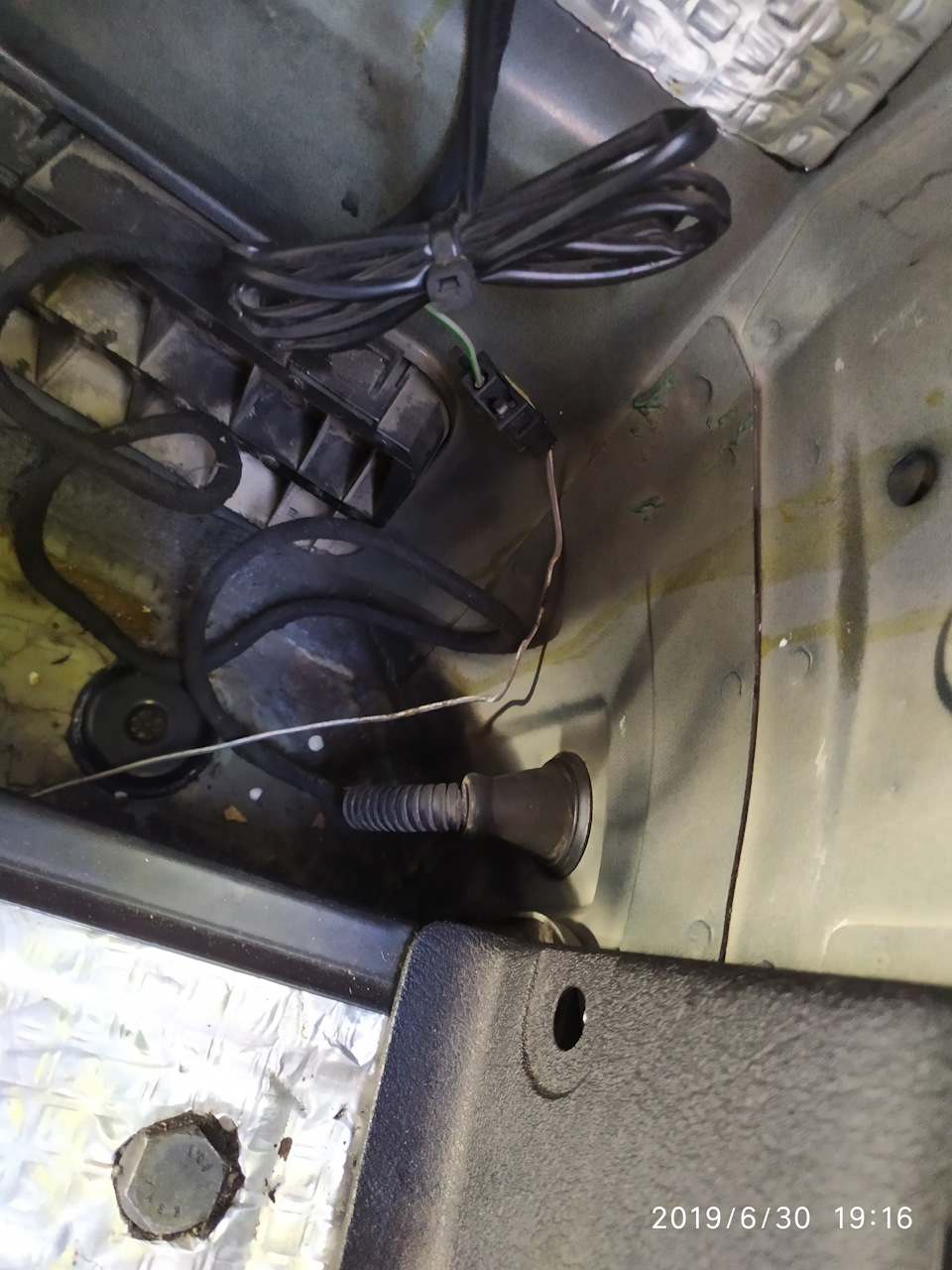

Роз'єм заднього парктроніка був пристикований у своє місце беззмін
Коса заднього парктроніка
Косу запитки та переднього парктроніка вирішено було прокласти поновій, як донора послужила коса від блоку коректора ксенонових фарвід пасату, проведення потрібної товщини, кількість потрібнихпроводів достатньо, довжина проводки ідентична (бо блок коректоразнаходиться на тій же відстані від блоку роз'ємів як і блокпарктроніка, тільки по іншому борту) і найголовніше піни на кінцяхпроводки ті що треба. Залишилося тільки перепинати. Проведенняквітів зрозуміло не збігаються, але кан комфорт проклав за кольорому кручений парі.

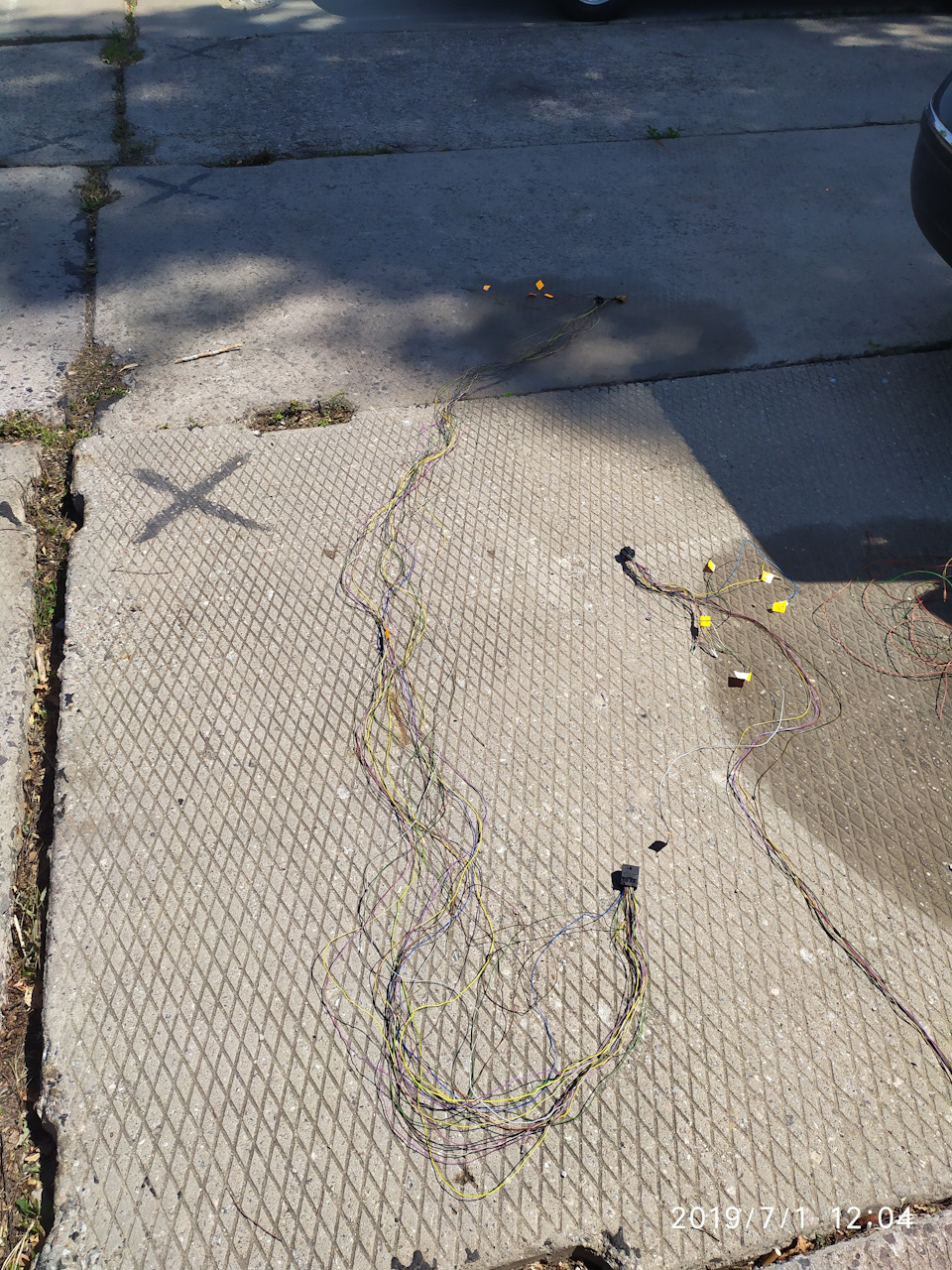

Донорська проводка від коректора фар
Перепинівка
Замість старого роз'єму був вставлений чорний роз'єм знеобхідною кількістю проводів, і коса прокладена до роз'ємів блокупарктроніка
Чорний роз'єм
Коса проводки була обплетена ізолентою і вкладена в загальнупроводку по правому борту в хомути
Перепиновані фішки на передній парктронік і запитки Ще такий нюанс, середнього роз'єму 8E0972112B на перед я не купував, а переробив іззаднього 8E0972112, обрізавши направляйки. br/>
Фішки на своєму місціЗапчастини на фото:910280
Далі пішов процес підключення від чорної фішки до живлення, каншині та кнопки відключення, відповідно до своєї схеми, але проводипідключав все, для можливого відкату на старий блок
Від чорної фішки проводка яка йде до переднього парктронікапереходить через червону фішку
>
І далі виходить під крило через гумове ущільнення
фішку взяв із замку задніх дверей на 6 пінів
Харчування парктроніка було прокладено провід, коли було знятоторпедо і запинено під перед 10А в 10 осередок
Провід до живлення та кнопці, прикладено під торпедо
Підключення роз'єму кнопки
Загальний вигляд консолі з кнопкою відключення
Все було зібрано і підключено, але як завжди чекав мененесподівано, система працювати відмовлялася і висипала помилки
< /p>
Помилка 01549 — Напруга живлення на датчиках асистента паркуванняобрив або коротке замикання на масу.
01299 — Діагностичний інтерфейс шин даних(J533) Недостовірнийсигнал
00456 — БО системи санкціонування доступу та пуску двигуна (J518)немає сигналу/зв'язку-Непостійно
, поїхав на розбирання і взяв кілька штук на заміну.
Поміняв датчик, все запрацювало! />
Потом кину посилання на відео всього процесу
А, так, висить помилка щодо БО системи санкціонування доступу тапуску двигуна (J518), хоче його, але роботі не заважає. Схемапарктроніки Ауді А8 D3






Коментарі20
Доброго дня, без кнопки відключення працюватиме або вона обов'язкова у схемі? На схемі контакти не відзначені кольорами теж підключали або їх можна пропустити?
Можна без.
Доброго дня! Скажіть, будь ласка, чи треба блок 4F0 910 283 C включати програмно? Зараз спробував увімкнути блок на столі (правда поки без датчиків), але VSDC 20.4 його не бачить (не по 10 і не по 76).
Думаю на столі його просто так не підключити, як старі блоки, включення йде через кан шину від блоку кан гетвей, у моєму випадку його будить колор МФА
Здрастуйте! Скажіть, будь ласка, я правильно розумію, що передні та задні датчики відрізняються тільки формою (прямі та Г образні) і можна використовувати будь-які, залежно від зручності установки?
В принципі так. Я підкидав на перед задні, працюють
Вибачте не 4F0 910 283 C, а4F0 919 283 C.
Одно і тежТам на блоці два номери
Здрастуйте! Скажіть, будь ласка, я правильно розумію, що 8 сенсорів (4F0 910 283 C – 8 sensors, with graphics support) — це 4 спереду + 4 ззаду? Чи можу я встановити цей блок на фольксваген Бора 2002 р. панель приладів з CAN шиною і ColorMFA, тобто. ...
Так, але потрібна доробка з проводки, парктронік сидить на шині комфорту
Також встановлений ColorMFA, але планую підключати тільки задній парктронік, звідси пара запитань 1. Чи правильно я зрозумів, що непомічені в схемі кольорами дроти вести не потрібно (сигнал буде братися з CAN), і що при моєму варіанті (тільки зад, бл...
1 Так2 Начебто ні, все працює, схема теж з ельза3 Можна врізати в будь-якому місці
Ще пара дурних питань щодо підключення під роботу тільки із задніми датчиками1. Кольори в таблиці відповідають реальним кольорам штатної проводки в ногах переднього пасажира, в яку необхідно врізатися від блоку паркування?2. Чи вистачить гучності дин...
1 так, тільки в таблиці на передній парктронік і фішка харчування, на задній у попередніх звітах2 у мене динамік заднього парктронік а під задньою полицею, передній під торпедо в районі ніші магнітоли3 в парктроніку слаботочне живлення, вистачить на ...
З підключення задніх датчиків у принципі у мене питань немає, тому що є штатна коса від A6C6, яка повинна працювати без втручання. Мене насамперед цікавило підключення від 16-ти пінового роз'єму до проводки авто. Просто мені не зовсім зрозуміло чому ...
8е0 919 283 це блок з рестайлінг А6С5 має працювати від 1, 3 і 8, кан шину підключали?
скажіть будь ласка, на 16 піновому роз'ємі Ви харчування подавали на 1, 3 і 9 піни? або тільки на 1 масу подавали на 8 і 16? або тільки на 8?
Саме для блоків цього покоління А6С6 А8D3Підключати 1, 3 і 89, 16 виконуються тільки на А6С5
а не підкажіть, я взяв блок 8е0 919 283, підключав +12 на 1 пін і масу на 8 - не працює ... підключав 1,9 - +12 і на 8 масу - не працює ... підключаю масу на 16 пін - що то підмикає напевно, оскільки камера заднього виду не вмикається і ліхтар лівий,...
все, можете вже не шукати схеми підключення, дякую, ваш коментар вище допоміг!) я вчора перетикав всякі комбінації, тільки не пробував +12 подавати на 3 пін, сьогодні спробував - запрацювало!) блок ожив, кнопка світиться, працює, зумери пищать обидва...
