Встановлення мультикеру

**/

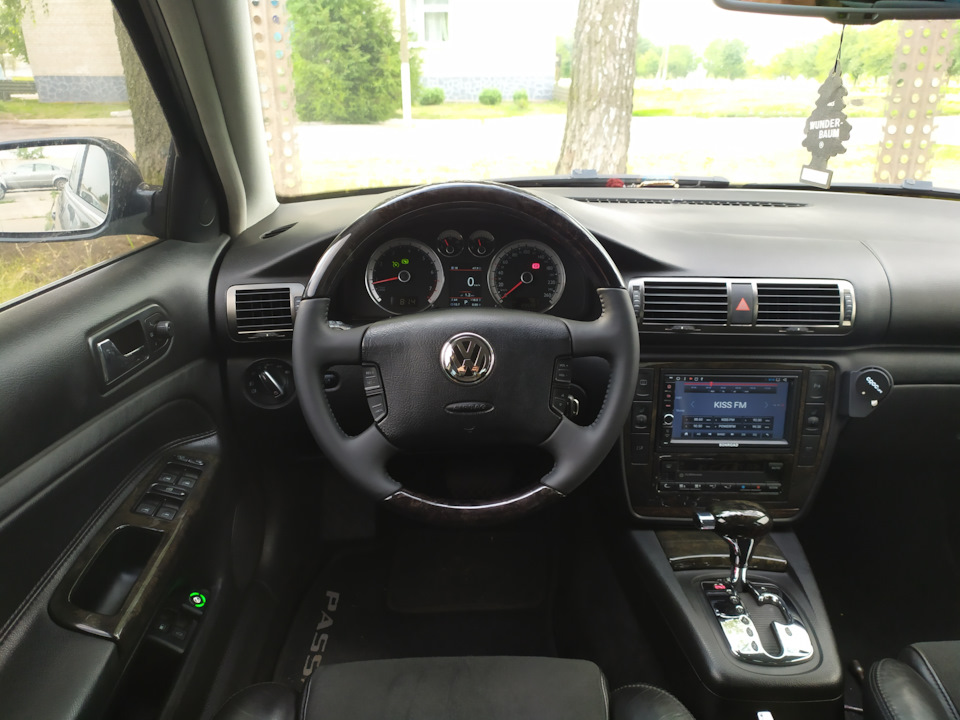

Вирішив описати трохи процес встановлення мультируля у свійпасат. Фото нового керма всі бачили, а ось про сам інстал неслова.

Кастом мультируль дерево+шкіра

Звітів дійсно дуже багато по інтеграції цієї справи, ті що якористувався, дякую авторам
мультируль vw passat b5
Установка мультируля
Установка мультируля від Skoda в Passat b5
мультируль/круїз-контроль
Установка Мультируля і Круїз-контролю
Установка мультируля + декодер для андроїд

Але так як установка була, трохи опишу як робив собі .

Мета була підключити не просто круїз, а щоб працювали кнопкиуправління мультимедією, а саме магнітолою Магнітола Bonroad 2Dinandroid 7

Як усім відомо в пасат Б5 використовуються три види блокууправління (реле)
1.Номер 450 (1J0 907 487) не зустрічав

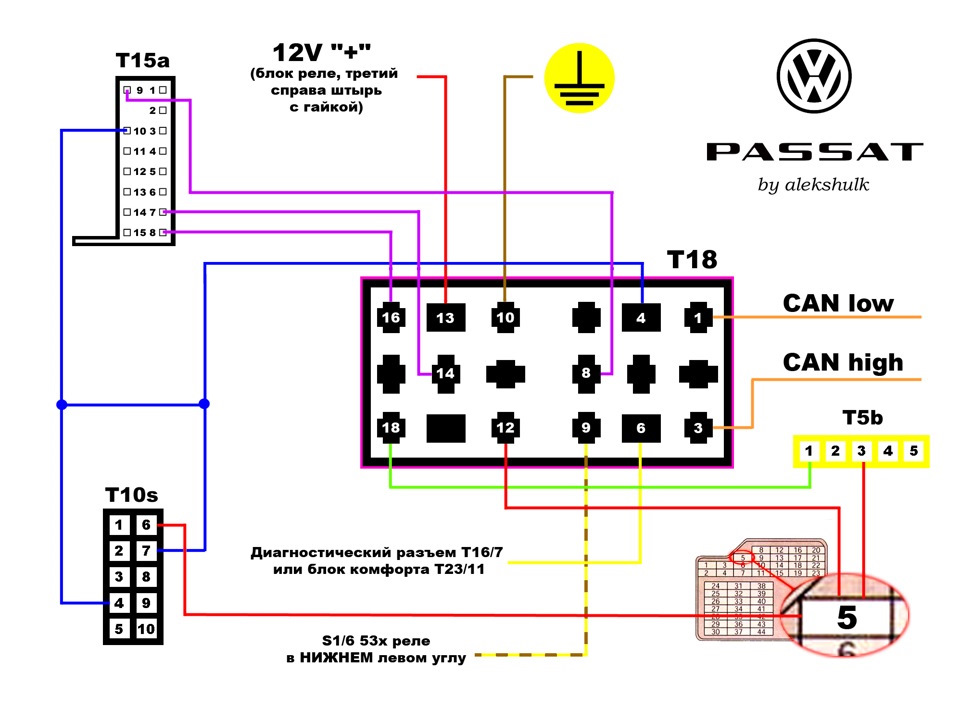

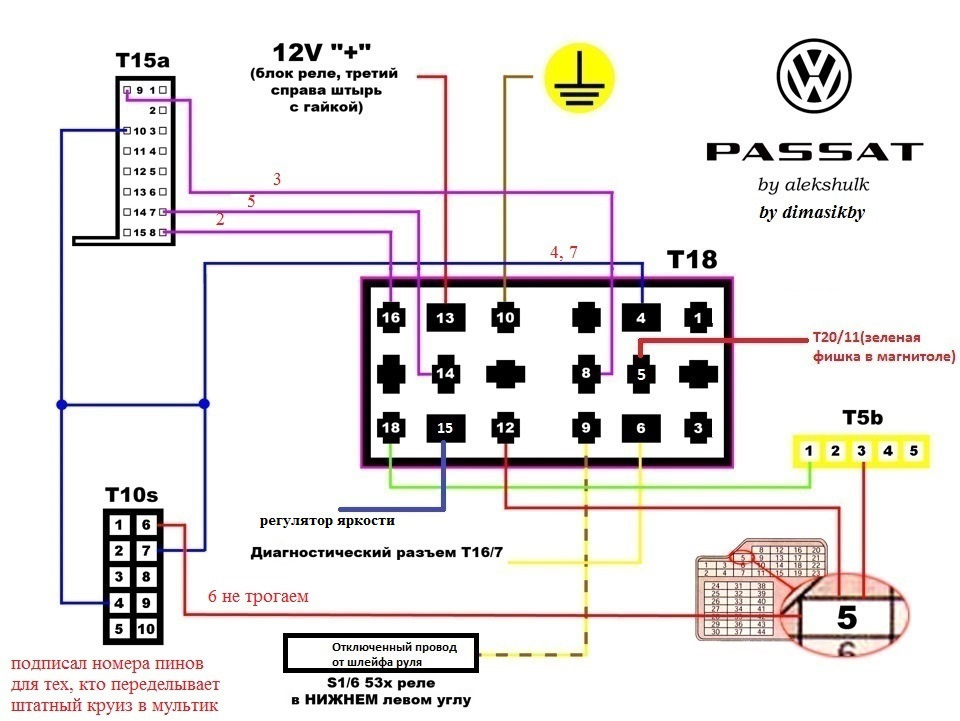

2.Номер 451 ( 1J0 907 487A) встановлювалися на автомобілі у якихмагнітола спілкувалася по CAN шині комфорт з кермом Схема роботи з451 реле, спасибі alekshulk 1j0 907 487B) встановлювалися наавтомобілі у яких магнітола спілкувалася по LIN шині (може некоректно обізвав, але принцип спілкування імпульсний, по одномудроту) з кермом. Схема роботи з 452 реле, спасибі alekshulk © таDimasikby ©
В принципі для мого проекту потрібно було зібрати кермо на основі452 реле, так як плата, Декодер штатних кнопок на рулерозробленаДімкою dmitryshagin
< /
працює в штатному виконанні з 452 декодуючи імпульсний сигнал зкерма в резистивне управління яке чудово розуміє моя магнітолаМагнітола Bonroad 2Din android 7 і подібні андроїд майфуна.

Але для інсталу попався набір саме з 451реле,

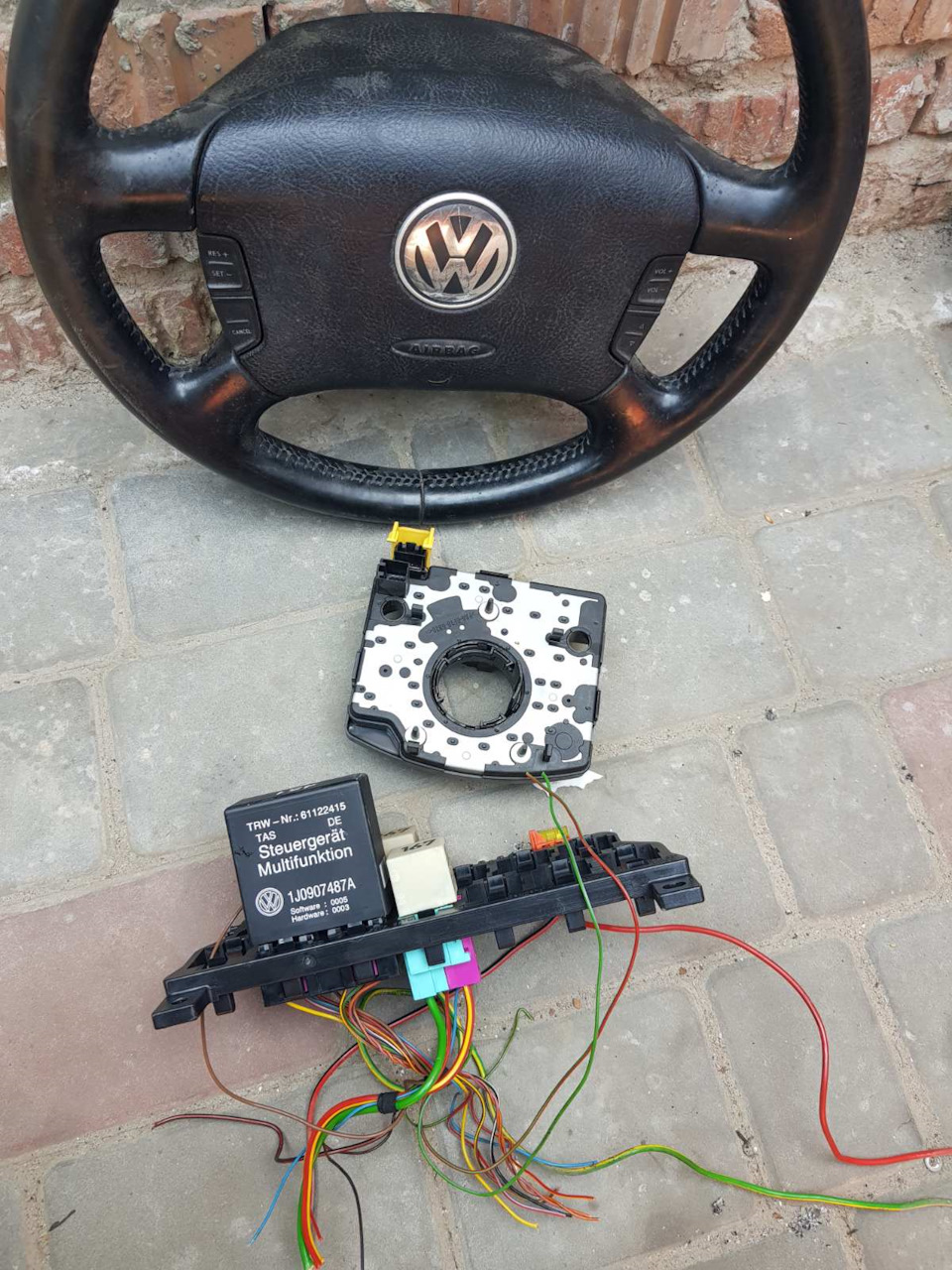

Набірчик

Але в принципі не проблема, воно легко перекодується без CAN, досить поміняти кодування з 00118 на 00008, але при цьому включенняреле залишається керуватися по CAN, а ось з підсвічуванням потрібновирішувати питання з підведенням дроту від підсвічування на Т18/15пін колодки реле. br/>
І до встановлення провід від колодки Т18/5 до магнітолі на KEY1, пропустивши його через декодер.

Схема з декодером від xenon2758
було реалізовано виконання розміщення декодера в самому реле, Але якпоказала практика, не завжди була корректна робота після вимкненнязапалення (збільшувався звук або стрибала перемотування), потрібнобуло реалізувати так щоб харчування приходило на магнітолу ідекодер одночасно.
Слава китайцям, місця там вистачає
Харчування повішене на клему АСС
Масу на мінус
Input та output у розріз ноги KEY1
Прописуємо кнопки управління

Описувати повну установку всього іншого, що стосується круїзу, сигналу і всього іншого не буду так як у звітах вище чудово всевикладено, спасибі хлопцям. Керуванням Установка круїз-контролю якабула набагато в кращому стані ніж та що йшла в комплекті змультирулем. На кермі і на перемикачі, а ось CANCEL на кермі непрацює, потрібно з 5 піна на ручці круїзу витягнути провід (штатновін червоно/сірий). .
Доповню відео роботи.

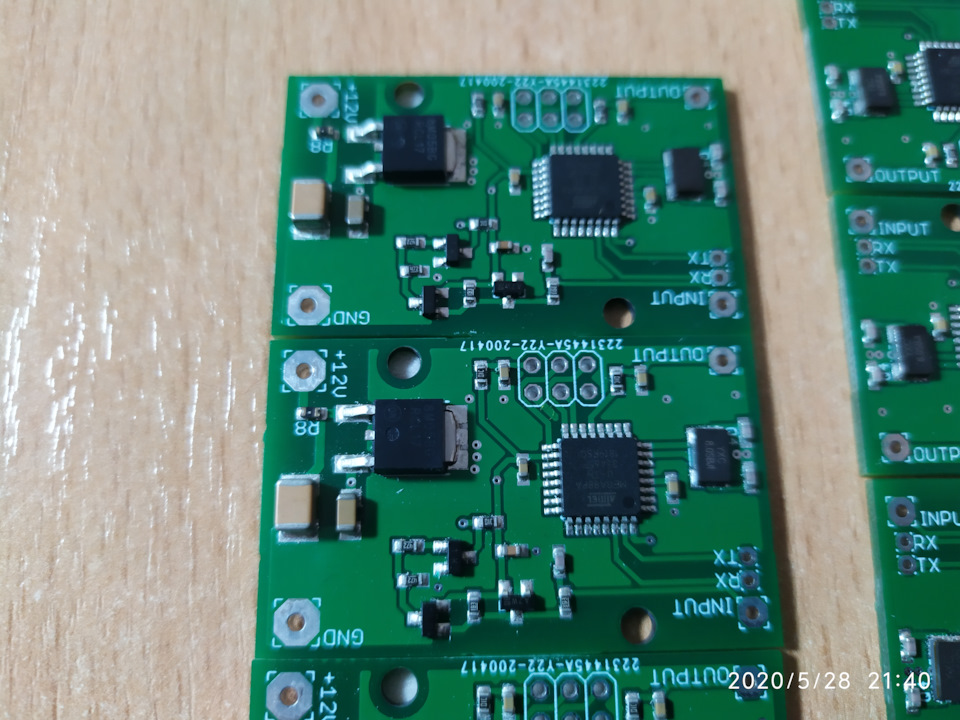

Усім благ! Кого цікавить ще кілька плат Плата декодуваннясигналу мульти керма в резистивне управління
"так як вирішив залишити ручку круїзу з повним керуванням Установкакруїз-контролю яка була набагато в кращому стані ніж та що йшла вкомплекті з мультирулем. Після чого кнопки RES і SET працюють і накермі і на перемикачі, а ось CANCEL на кермі не працює, потрібно з5 піна на ручці круїзу витягнути провід (штатно вінчервоно/сірий).
