Отже, продовження статті з приводу денного режиму панеліприладів.
Знайшов на просторах інтернету чудовий пристрій відCAMOKAT-BETEPAHA. Приладу та його функціоналу читайтена сторінці автора
Друку розвів за аналогією з operator6446.

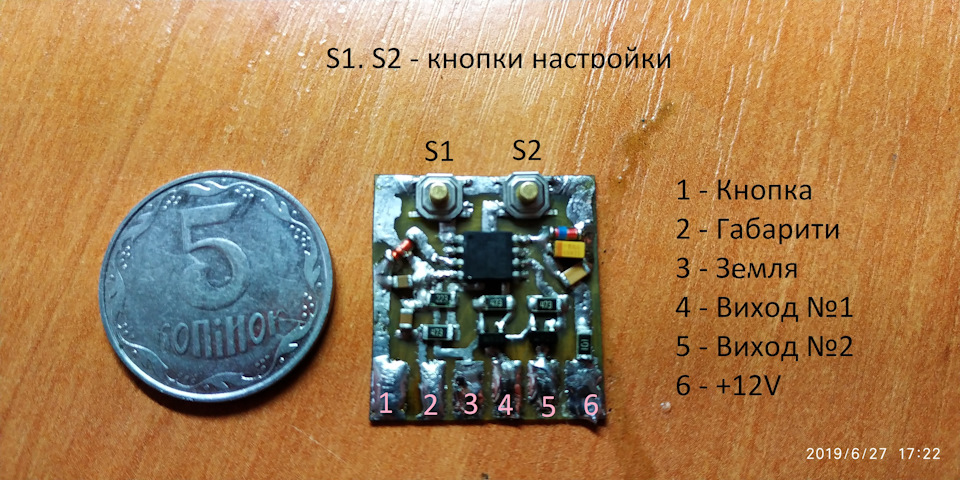

Далі фото пристрою
< p>
Розібрав панель приладів і помчала - почав вивчати що куди іяк.

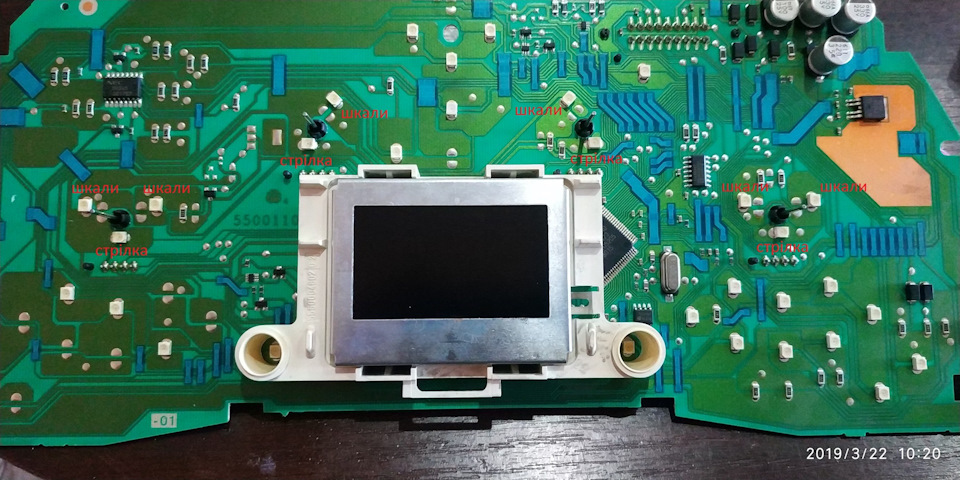

На фото нижче підписано які світлодіоди за що відповідають
Нижче позначив який транзистор відповідає за включенняпідсвічування на панелі приладів, так само за кольорами обвів наякі світлодіоди діє певний резистор обмеження струму. Далі йдутьточки підключення самої хустки, так як хустка вже спаяна і прошивкав МК залита, то всі подальші дії робив відштовхуючись від неї (треба було в прошивці змінити вхід "габарити" на управління змінусу, оскільки транзистор комутує саме його). Проблемі зкомутацією вирішив поставити оптопару, яка керується транзисторомгабаритів і з'єднуватиме +12 Вольт на вхід "габарити" плати (фотонижче). Невелике пояснення по фото вище:
червоні лінії — розрізи доріжок на платі
чорні квадратики — деталі (транзистор, резистор, оптопара, кнопкавідповідно)
рожеві кружечки з паличками — точка свердління та припаювання дротувідповідно
помаранчеві — перемички

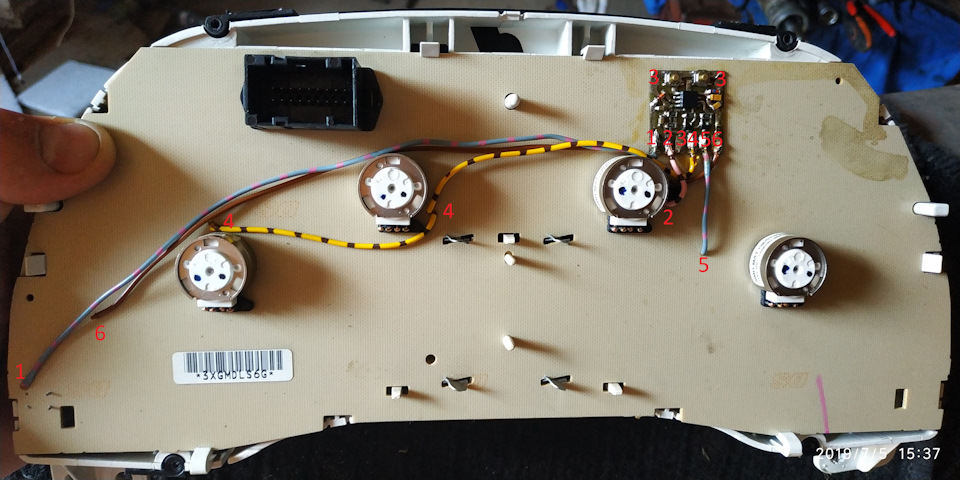

красиво зараз)
Кнопка регулювання яскравості — та яка на цій панелі із заводу невикористовується
насамкінець — відео роботи самої панелі
