Ось хочу поділитися процесом переробки червоних поворотів вєвропейські помаранчеві. Начитавшись форумів, задавши всім комузміг поставити питання щодо переробки і отримавши відповіді явирішив робити все сам, і робити за таким порядком нічого нерізати, використовувати все рідне (крім дроту який додатидовелося), зі збереженням контролю ламп( при виході з ладу лампочкибуде повідомлення на маленькому дисплеї) перевірено все працює.
Перед початком робіт необхідно знеструмити автомобіль, я знімав + і-.
1. Протягнути кабель, я тягнув 2 житловий 1 квадрат.Це буде 2+, масу я взяв з існуючого роз'єму де 3 дроти, на кожному з 2ухроз'ємів.Чорний з смужкою це маса він крайній (акуратно зачистивізоляцію і підпаяв провід).
2. За бардачком необхідно дістатися до 2-ух роз'ємів на BCM модулі, де необхідно вставити 2 піна попередньо обтиснувши його з новимпроводом.
Для цього знімаємо бардачок, знімаємо 2 кліпси килимка під моторомпічки, відсунувши 1 клямку опускаємо на себе блок запобіжників, зякого відлужуємо всі 5 роз'ємів, 2 великих і 3 малих, після цьогопотягнувши на себе блок запобіжників знімається і лягає всторону.

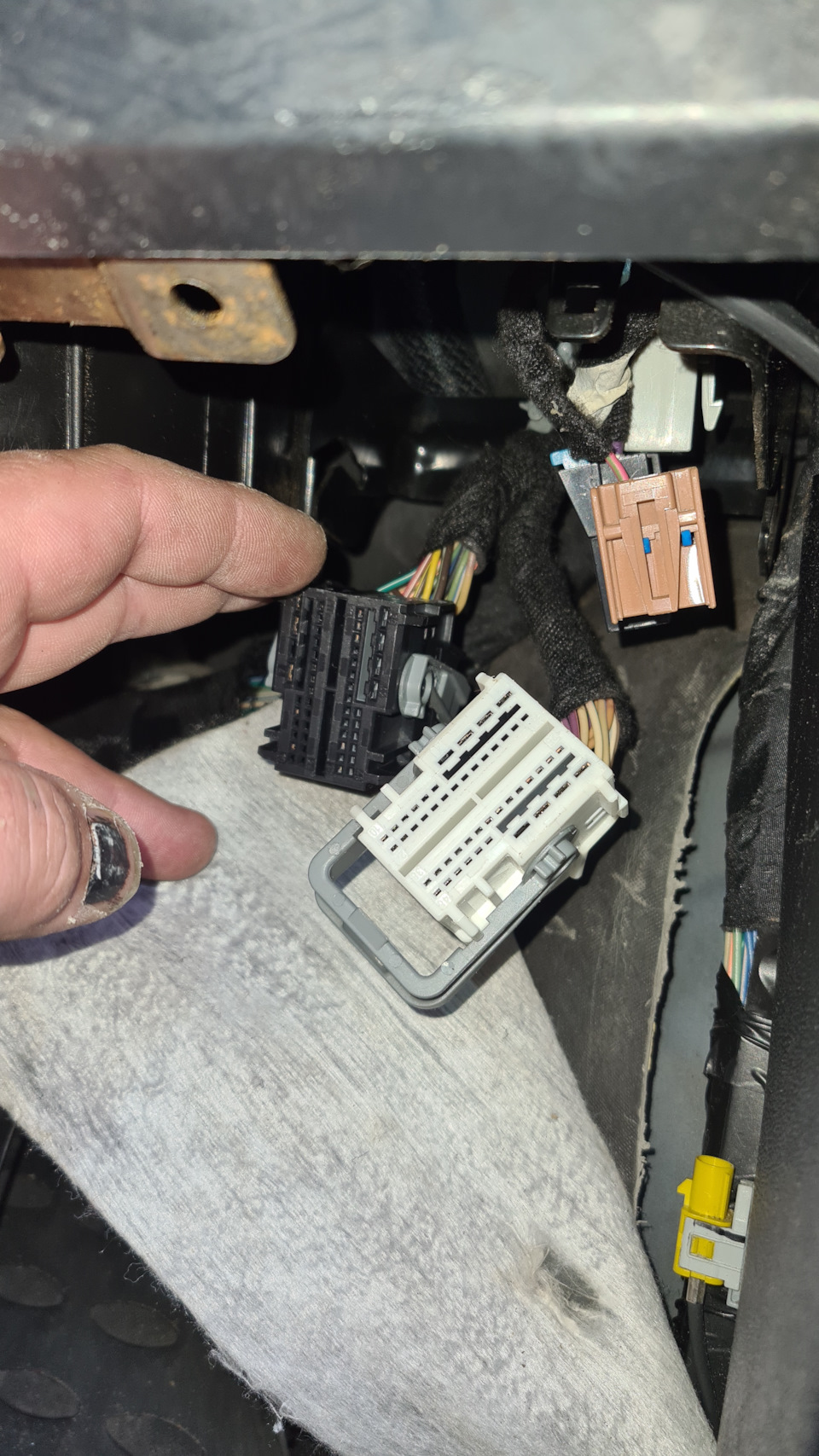

3. Від'єднуємо роз'єм E і F
Рознімання E чорний F сірий
Ось на них ми будемо додавати по 1 піну, а саме Е це 3 пін, а F це42пін, якщо добре придивитися то номери пінів видно, для додаванняпінів вам необхідно буде розібрати сам роз'єм він складається з 2частини. Я використовував прості піни для автомобілів латунніякі,

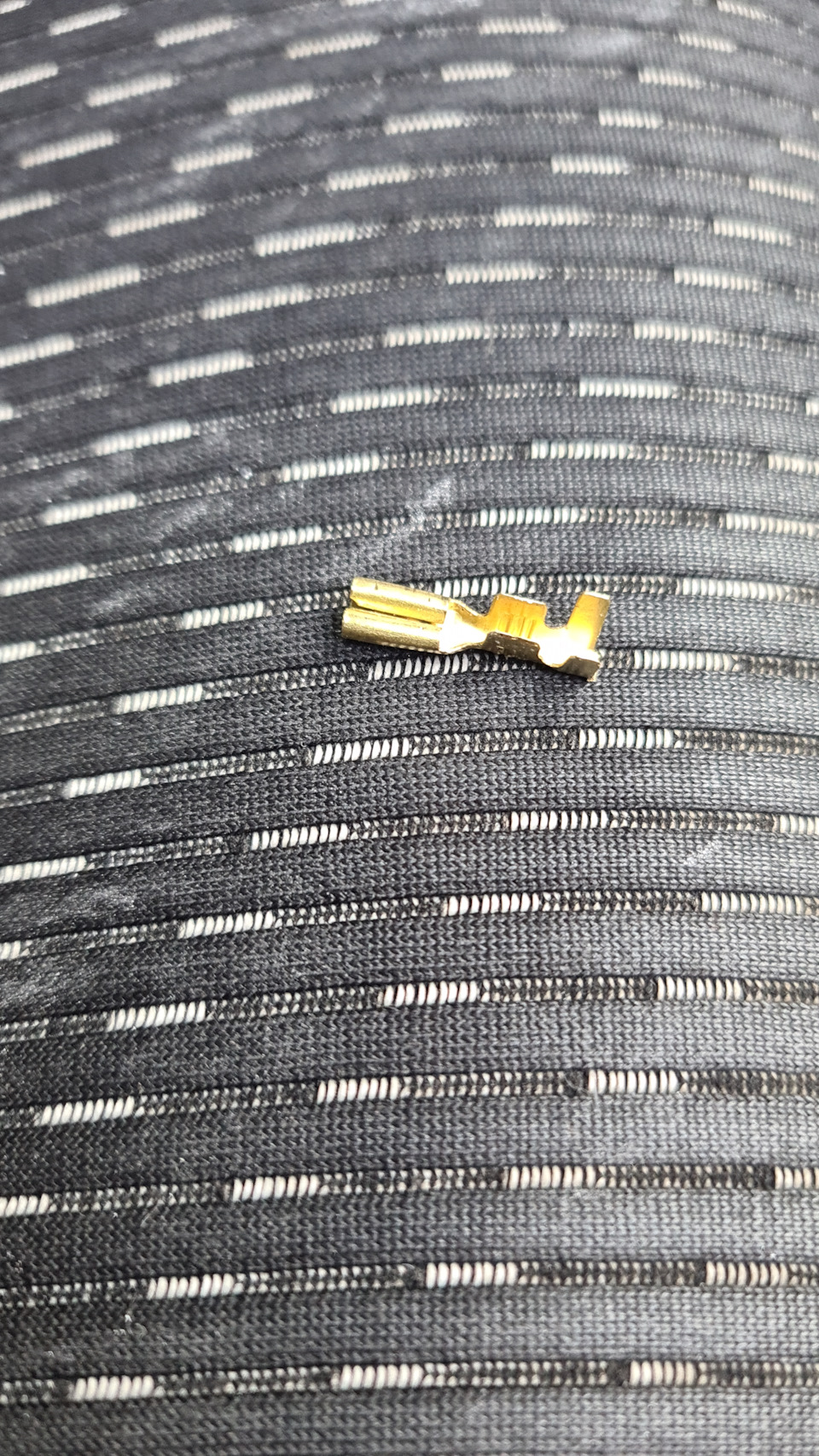

Ось такий роз'єм я використав
знайдете рідні буде трошки простіше. Фото викладу внизу.

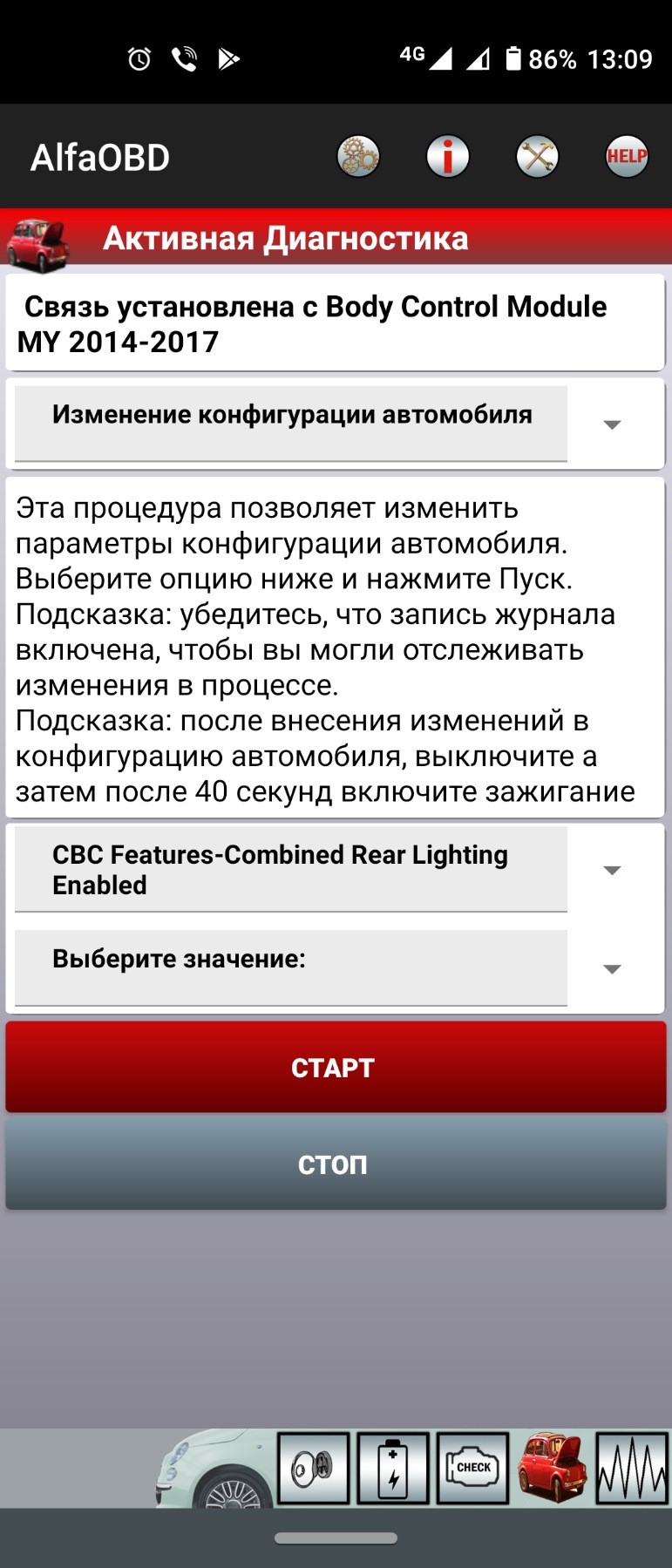

4. Після того як додали нові піни, все збираємо і переходимо дозмін у програмі Альфа ОБД, в ній необхідно змінити 4 параметри.Відключаємо повороти від стопів
Включаємо цей пункт

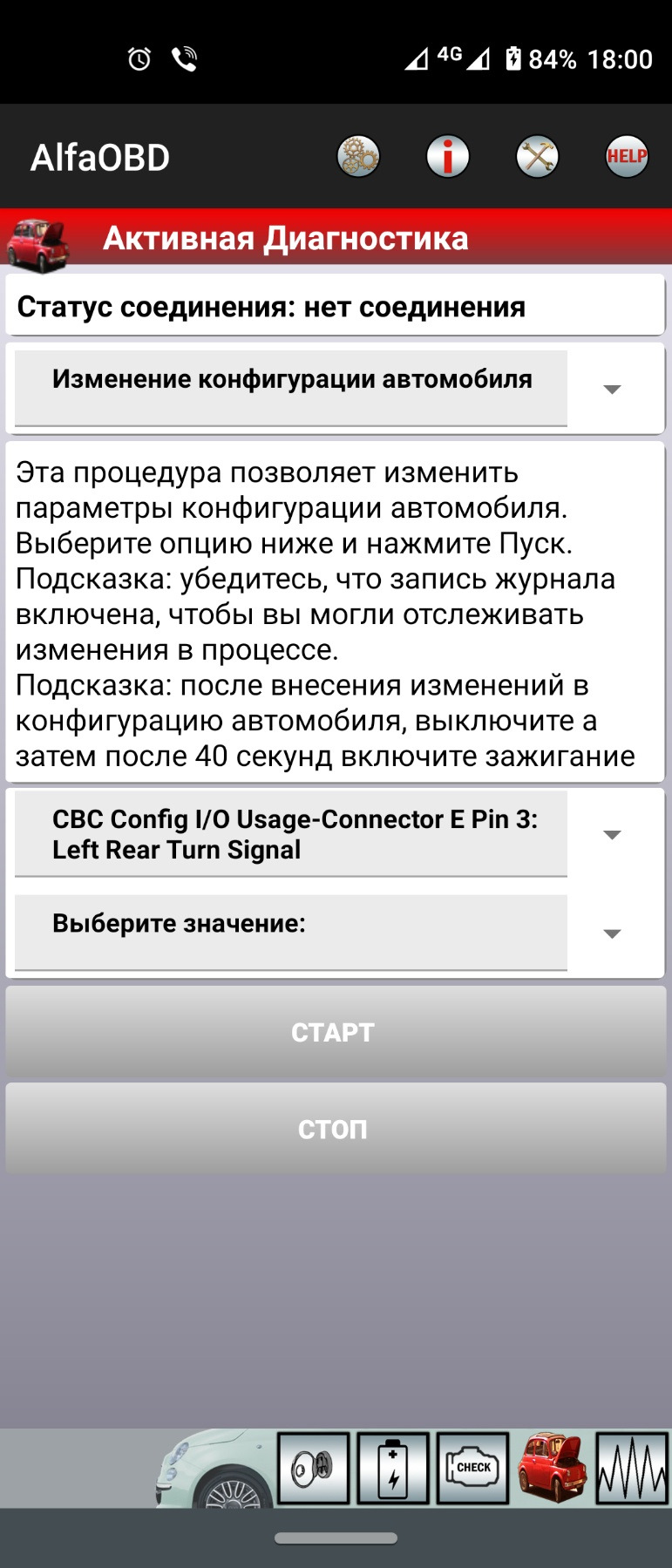

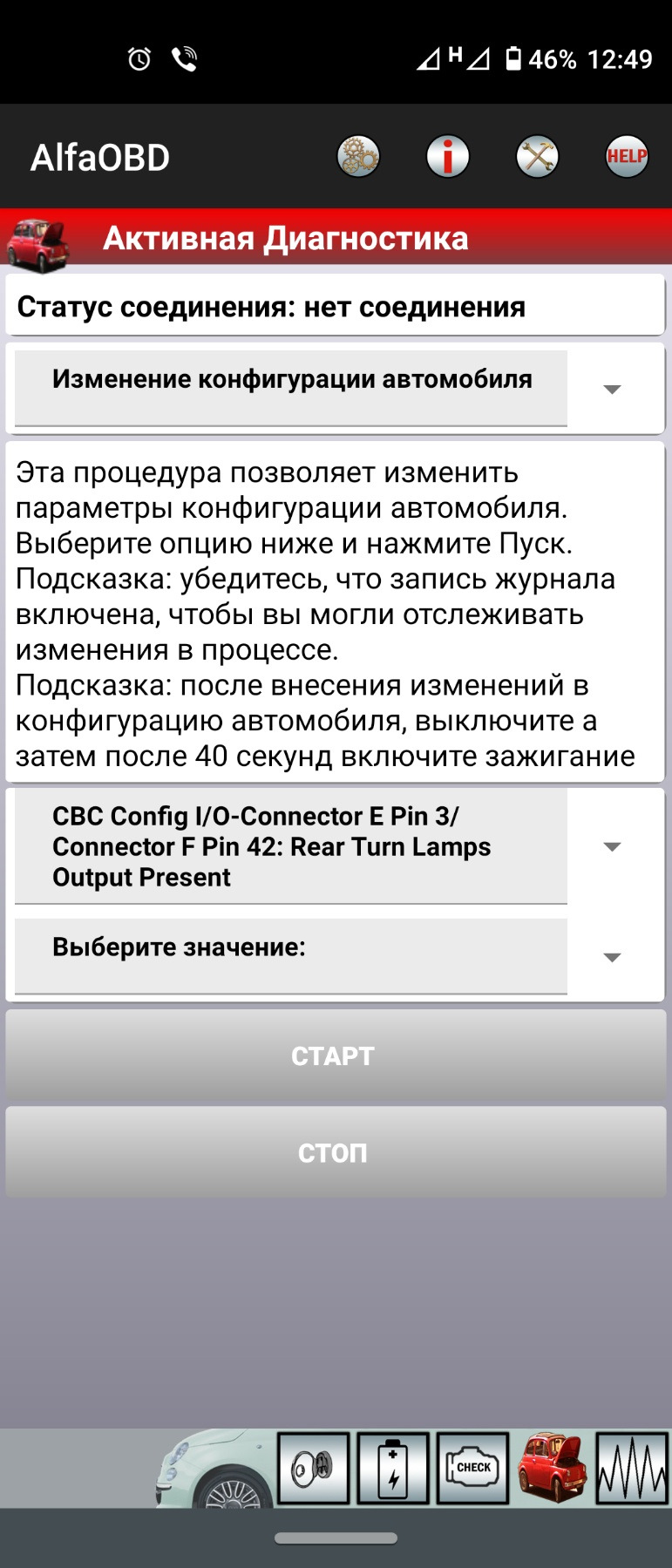

Включаємо піни
Після зміни отримуємо помаранчевий поворот з контролем ламп.Просили додати ось як виглядає блок BCM
BCM ось такий блок
