Двигун Geely CK/Otaka з 2005 р. Загальні відомості
1. Загальні відомості
Двигун Geely CK 2 Otaka
Двигун внутрішнього згоряння Geely Merrie MR479Q - автомобільний бензиновий двигун, що займає провідну позицію на внутрішньому ринку Китаю, який був успішно досліджений і розроблений на основі впровадження передових технологій, зокрема німецької електронної технології управління BOSCH. З особливою ефективністю та низькою витратою палива, 16-ти клапанна електронна система упорскування палива та електронне запалення.На кожен циліндр припадає два впускні та два випускні клапани (загалом 16 клапанів на 4 циліндри), що наводяться в рух двома розподільними валами. Переміщення клапанів використовується структура подвійного похилого приводу, що дозволяє зменшити шум і нахил клапанів Камера згоряння - з похилою протилежною верхньою поверхнею компактної структури і високоефективним згорянням. Конфігурація з 4-х клапанів забезпечує комплексний метод подачі палива та відведення відпрацьованих газів. Кут випередження запалювання контролюється автоматично електронною системою подачі палива (EFI), яка є частиною електронної системи управління (ECU). Час упорскування та обсяг палива контролюється електронною системою подачі палива (EFI) для кожного циліндра відповідно до різних ситуацій. Конструктивно двигун складається з блоку циліндрів, кришки блоку циліндрів, колінчастого валу, поршнів та шатунів. Описані вище властивості двигуна MR479Q дозволяють досягти високої потужності, малої ваги та об'єму, низької витрати палива, високих оборотів, низького шуму та вібрації. Вихлопні гази відповідають стандарту Euro II. Робота двигуна стабільна і надійна.
Двигун Geely CK 2 Otaka
Двигун Geely CK 2 Otaka
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНА
Тип Однорядний, 4-х циліндровий, 4-хтактний, з водяним охолодженням, подвійний розподільний вал з верхнім розташуванням, 16 клапанний, із зубчастим ременем приводу газорозподільного механізму
Тип камери згоряння Камера згоряння із похилою протилежною верхньою поверхнею
Тип електронної системи запалювання Електронна кільцева з послідовним багатоточковим упорскуванням (MPI)
Ступінь стиснення 9.3
Холості оберти 800 ±50об/хв
Питомий вміст СО, HC+NOx у вихлопних газах СО 2.2 г/км, СР + NOx 0.5 г/км
Зміст СО, HC+NOx у вихлопних газах за відсутності руху
а) 800 об/хв, СО 0.3%, НС 80 ppm
b) 2000 об/хв, СО 0.3%НС 100 ppm
с) 2500 об/хв, СО 0.2%, НС 60 ppm
Компресія в циліндрах 1250 кПа/250 об/хв
Порядок запалювання 1:4-2:3 угрупування запалювання, порядок запалення I -3-4-2
Зазор між електродами свічки 0.8 мм
Зазор клапанів (двигун не прогрітий) Впускні клапани:0.20 ± 0.5 мм Випускні клапани:0.30 ± 0.5 мм
Тип бензину З октановим числом 93 і вище, неетильований
Метод мастила Комбінований метод подачі під тиском і розбризкуванням
Тип масла SAE10W-30 або SAE10W-40, використовувати SAE5W-30 взимку в холодних районах, градація якості API :SG і вище
Об'єм олії 3.5 л (повний, при первинній заливці)
Питоме споживання олії 2.2 г/кВтч
Тиск масла Непрацюючий двигун 49 кПа
3000 об/хв 294 кПа - 539 кПа
Метод охолодження Рідке охолодження з примусовою циркуляцією
Об'єм охолоджуючої рідини 5.3 л (включаючи розширювальний бачок)
Стартер Електричний
Маса (без стартера, олії, без охолоджуючої рідини, з проводами та зі зчепленням) 118 ±2 кг

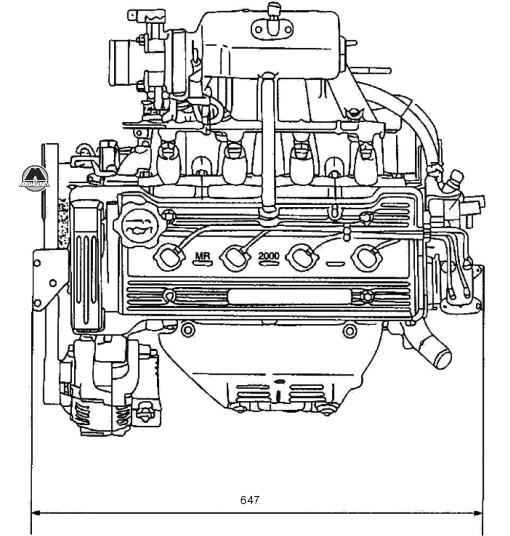

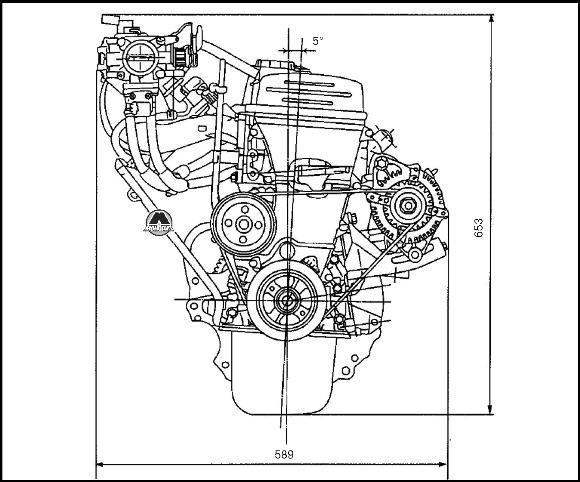

Розмір (довжина х ширина х висота) 647мм х 589мм х 653мм
ТЕХНІЧНІ ОПЕРАЦІЇ
ПЕРЕВІРКА МОТОРНОГО ОЛІЇ
1. Перевірити рівень масла.
2. Запустити двигун і прогріти його.
3. Вимкнути двигун, почекати 3-5 хвилин, і перевірити рівень масла.
4. Перевірити рівень масла за допомогою масляного щупа, рівень масла повинен знаходитися не нижче за мітку «L», якщо рівень нижче, то долити масло до мітки «F».
5. Підтримувати масло в чистому стані, без додавання якогось бензину або охолоджуючої рідини.
ЗАМІНА ОЛІЇ
1. Запустити двигун. Прогріти двигун до робочої температури і заглушити двигун.
2. Відвернути масляну кришку, відвернути зливну пробку і злити моторне масло.
3. Затягнути зливну пробку.
Примітка:
Момент затяжки:54 Н*м.
4. Залити свіжу олію об'ємом 2, 8 л (якщо масляний фільтр не було замінено), 3, 0 л (якщо масляний фільтр замінено) або 3, 5 л у разі встановлення сухого фільтра.
5. Встановити олійну кришку.
6. Запустити двигун.
7. Заглушити двигун і перевірити рівень масла, долити масло до мітки «F», при необхідності.
ЗАМІНА МАСЛЯНОГО ФІЛЬТРУ
1. Зняти масляний фільтр.
2.Перед встановленням масляного фільтра змастити тонким шаром моторного масла кільце ущільнювача нового масляного фільтра.
3. Використовуючи спеціальний пристрій, затягнути масляний фільтр.
Примітка:
Момент затяжки:12 Н*м.
4. Запустити двигун і перевірити відсутність витоків масла.
5. Заглушити двигун, перевірити рівень масла і долити масло при необхідності.
ВИБІР ОЛІЇ
Переважно застосовувати масло марки PAI SG.
Такі типи масел як SAE10W-30 або SAE10W-40 переважно використовувати в регіонах з помірним кліматом, олію типу ASE5W-30 використовувати в холодних регіонах в зимовий період часу. Після того, як двигун охолоне, зняти кришку радіатора.
2. Переконатися в тому, що рівень охолоджуючої рідини знаходиться біля заливної горловини радіатора.
3. Встановити кришку радіатора на місце, створити тиск 2 МПа, і утримувати тиск протягом 1 хвилини (встановити тестер на кришку радіатора, запустити двигун, а потім заглушити двигун, коли тиск досягне значення 2 МПа).
4. Перевірити рівень охолоджуючої рідини, він повинен перебувати між відмітками «LOW» та «FULL».
5. Перевірити чистоту кришки радіатора, протестувати значення тиску відкриття головного клапана, за допомогою тестера кришки радіатора.
Примітка:
Номінальний тиск відкриття:107, 8 кПа; Мінімальний тиск відкриття:58, 5 кПа.
ПЕРЕВІРКА АКУМУЛЯТОРНОЇ БАТАРЕЇ
1. Напруга між клемами акумуляторної батареї повинна бути в межах 12, 5 - 12, 9 при температурі навколишнього середовища 20 °С. Якщо напруга менша за номінальну, перевірити замикання банок акумуляторної батареї, наявність корозії або пошкодження.
ПЕРЕВІРКА ПОВІТРЯНОГО ФІЛЬТРА
1. Перевірити кришку повітряного фільтра на наявність пошкоджень, викривлень чи корозії.
2. Перевірити наявність пошкодження повітряних трубок.
3. Перевірити повітряну камеру на наявність викривлень або пошкоджень.
4. Перевірити фільтруючий елемент повітряного фільтра на наявність пошкоджень, забруднення та засмічення. Якщо фільтруючий елемент засмічений несильно - видалити частинки, продуючи фільтруючий елемент потоком стисненого повітря.
5. Переконатися у відсутності пошкоджень чи забруднення кріплення повітряного фільтра.
1. Перевірка свічок запалювання.
1). Від'єднати зв'язок від форсунки.
2). Зняти провід вторинного ланцюга зі свічки запалення.
3). Зняти свічку запалювання.
4).Встановити провід вторинного ланцюга на свічку запалювання.
5). Замкнути свічку запалювання на «масу» (прикласти її до блоку циліндрів).
6). Запустити двигун, перевірити роботу свічки запалення.
Примітка:
Проміжок між появою іскри свічки запалення не повинен перевищувати 1-2 секунди.
2. Очистити свічку запалювання за допомогою повітря. Тиск повітря не повинен перевищувати 588 кПа і його тривалість не повинна бути довшою за 20 секунд.
3. Перевірити різьблення свічки запалення та ізоляції свічки запалення на наявність пошкоджень. Замінити ізолятор свічки запалювання за потреби.
4. Перевірити зазор електрода свічки запалювання.
Примітка:
Величина зазору:
Для двигунів MR479Q та MR479QA:0, 8 ± 0, 1 мм;
Для двигуна MR481QA:1 ±0, 05 мм.
