Начитавшись форум зрозумів наступне:
1. Треба буде допиляти штатний usb
2. Розібратися зі штатною камерою заднього виду

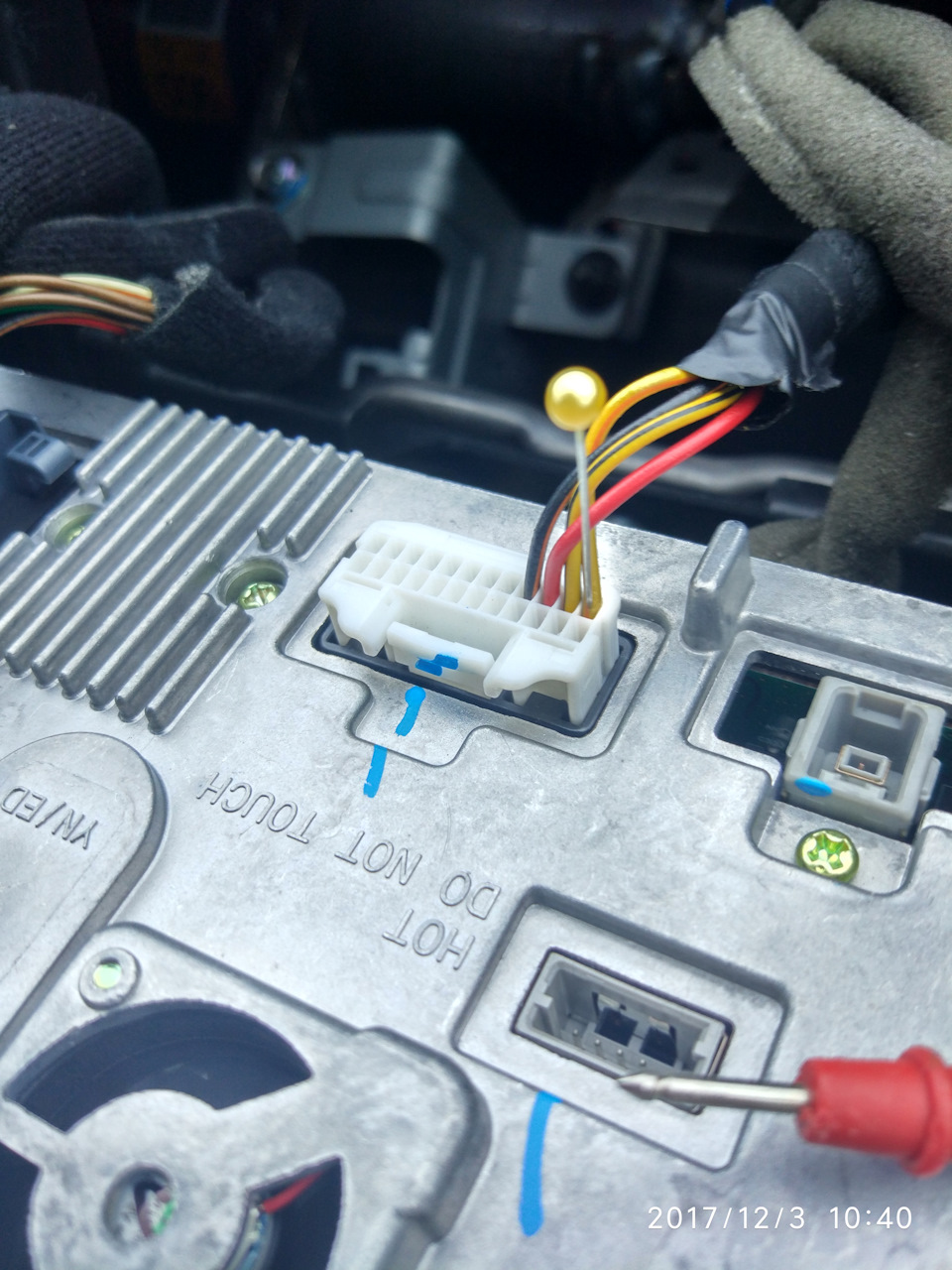

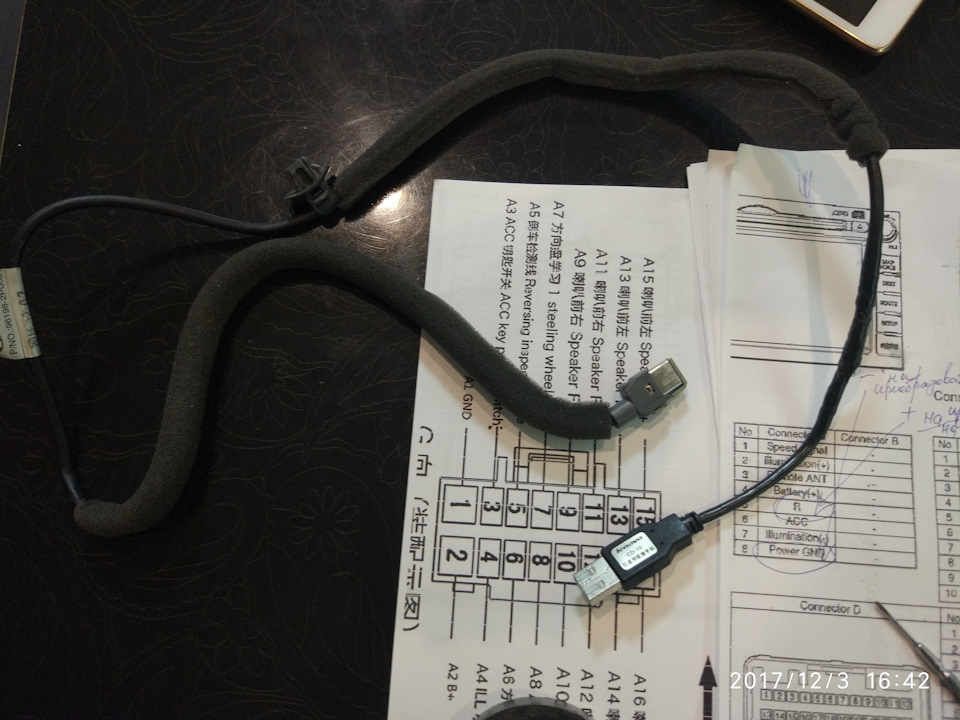

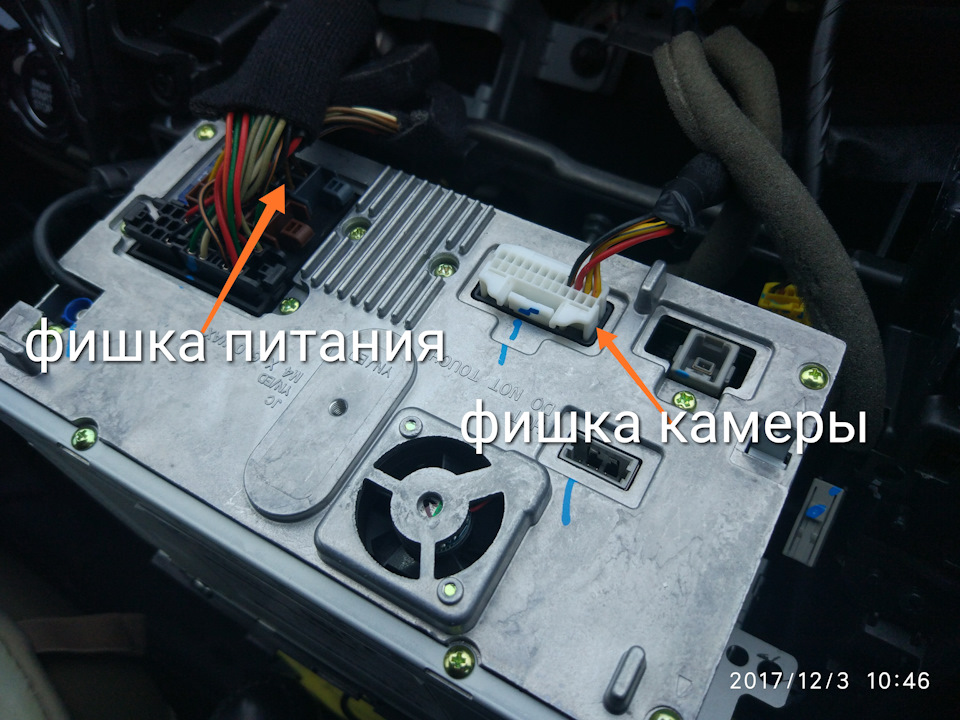

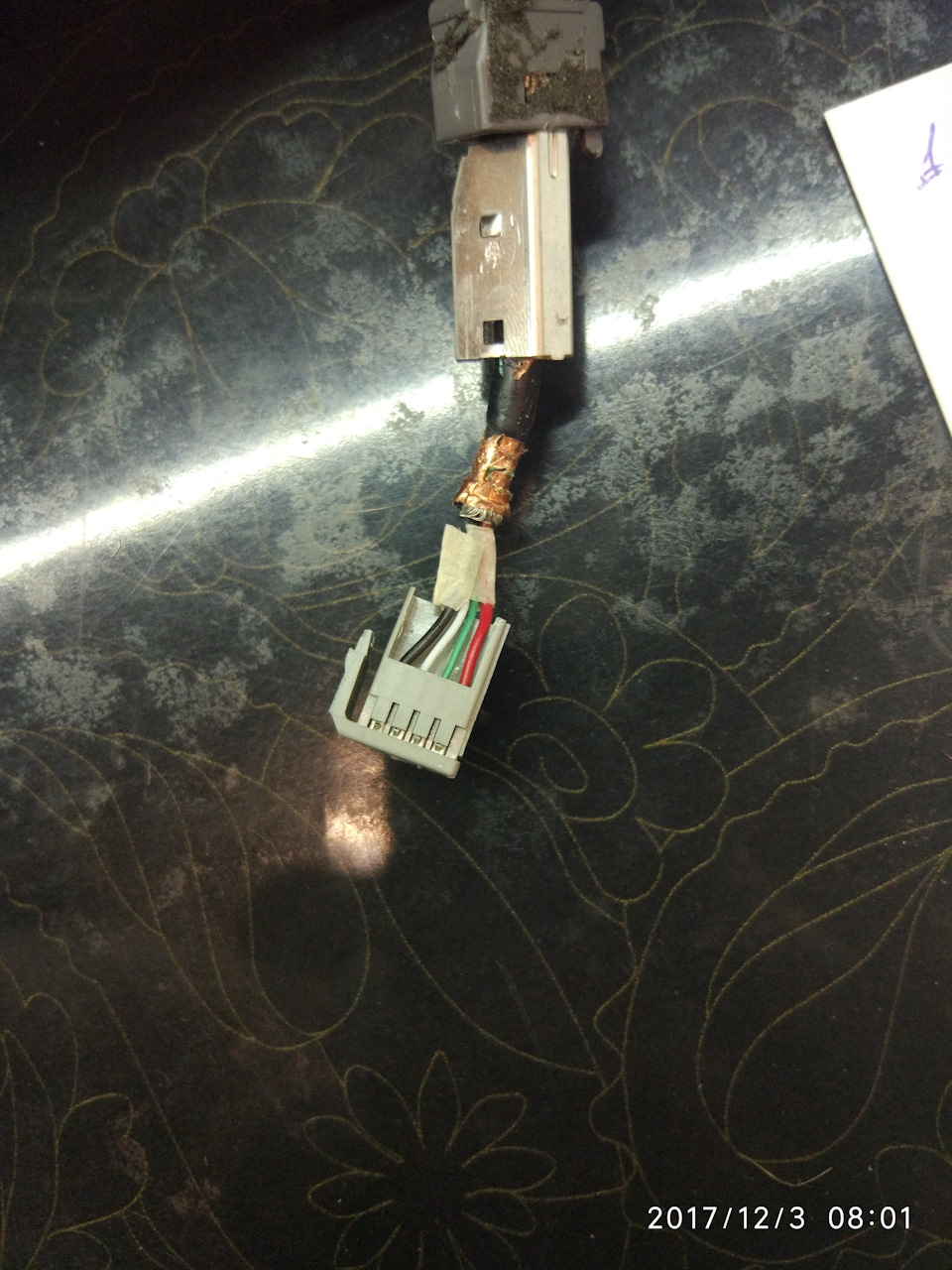

3 Розібратися з китайськими штекерами, що і куди правильнопідключати. Дістав кабель, розібрав і підпаяв до нього usb типуСпочатку всі дроти спаяв колір до кольору, але згодом зрозумів щосигнальні дроти — білий і зелений треба припаяти білий до зеленогоа зелений до білого.Результат — після підключення кабелю домагнітола - флешка на 32gb пізналася за 2 секунди і працює безпроблем.Треба розібратися з підключенням штатної камери.Проблема, що її харчування йде на 6вольт, тобто, якщо послати на неї 12 -згорить нафіг. На фішка камери чотири дроти — крайні — вихід змагнітоли. Звідси взято харчування на стабілізатор для запускукамери Внутрянка Далі. Паяльник у зуби і додому паятистабілізатор)) За що я їх так люблю? За мініатюрний розмір! А от ізкорпусом для стабілізатора довелося розкинути мізками. Готовоївідповідної за розміром коробочки не знайшлося. Зробив з підходящоюпластиковою.
Результат
Тестером виставив 6.16в (так було коли тестував на рідній штатніймагнітолі) Все точно як в аптеці) Коробочка ближче. Склеєно наклейовий пістолет
Профіль
Начебто все ясно
Те саме, тільки ближче
Gps антена взята з китайського набору і приклеєна на повітропровід.Усі дроти щоб уникнути шумів приклеєні антискрипом. Рулон 6 метрівпішов увесь. Забракло близько метра. Усі дроти укладені місцями іретельно скріплені стяжками. Також, щоб не мигала лампочка подушкина панелі приладів, модуль годинника підключений до двох фішок, замотаний у тканину, обклеєний антскрипом і встановлений на стяжкипід панеллю зліва.
На даний момент магнітола встановлена і все працює, розбираюся зналаштуваннями.
1. Чекаю, коли приїде перехідник на антену
2. Перепідключити вхід із камери заднього виду зі штекера магнітоли"video in" на штекер HSW (так сказали китайці). Це для того, щобкамера включалася при включенні задньої передачі. (зараз треба накнопку натискати). На даний момент також відсутні паркувальнілінії. Може при правильному підключенні з'являться.
2а. На відеоролик підключу зображення з відеореєстратора (кабелькоштує $0.8)
3. Проклеїти антискрипом рамку - посадкове місце між панеллюприладів і рамкою (а раптом заскрипить)
4. Другий usb вивести в підлокітник,
довжини дроту має вистачити (поки він лежить під панеллю)
5. Налаштувати obd сканер (подарунок від китайців)
6. Підключити штатний мікрофон. Через те, що в магнітолі —співрозмовнику погано мене чутно. Звичайно не без складнощівперекладу)) але цілком все непогано розуміє. >
Доповнив фото
Коментарі19
Добрий день! Коли виконували всі роботи акб відключали? Просто я на перед машині відключав і магнітола там було набагато простіше. А тут скільки не читаю ні хто не пише, відключають чи ні. А ви все так розписали добре, вирішив уточнити у вас.
Добрий день. Ні не відключав. Інакше не зміг би тестером дзвонити дроти
Ну, може, ви там відключили, розібрали панель і знову підключили до акб. Ті магнітола з кузовом (з землею) не зав'язана?
Великий екран).яка комплектація магнітоли ? За вашим посиланням або два варіанти на вибір.
Комплектація максимальна
Поставив собі цього ж виробника, твій пост зняв багато питань, дякую))
І тобі спасибі! Завжди радий допомогти!
Сам ставив?
так)))
Можеш детально описати до якого дроту підключав камеру заднього виду щоб при включенні задньої передачі вона автоматично включалася?
з роз'єму A2 DIRECTION який
Ок. Дякую
Що за рамка перехідна? Де брав?
У комплекті з магнітолою йшла)
Дякую, один з найбільш грамотних і барвистих у плані фото звіт. Більшість звітів - зняв накладку, вид панелі і нутрощів і коштує все офігенно)))) Побільше таких звітів як твій! Ще раз спасибі)))
Намагаюся щоб людина навіть далека від техніки прочитавши мій журнал могла зробити все самостійно)) Або просто допомогти своїм досвідом)
Не для слабких умів))
)
Тож за наведенням UncleTolya брав. Пропрацювала трохи більше місяця, сьогодні крякнула з ранку. Весь день розуміємось на хорошій людині))
