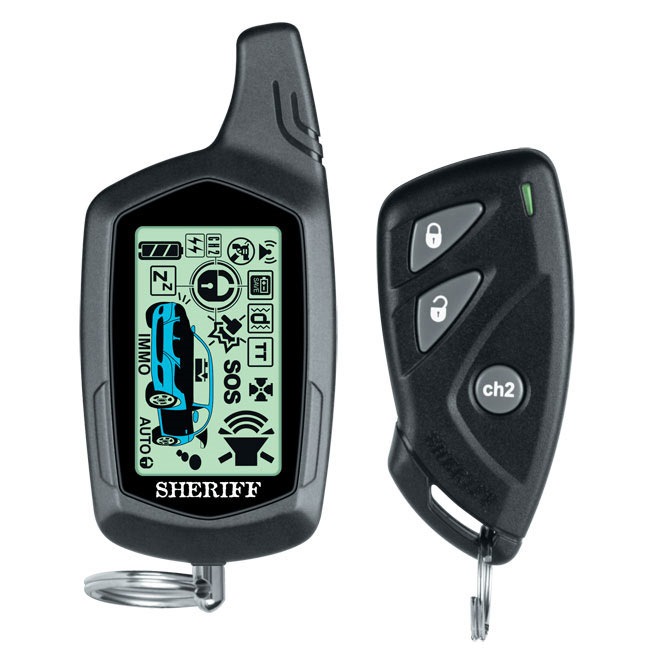

Поставив сигналізацію sheriff zx-750.

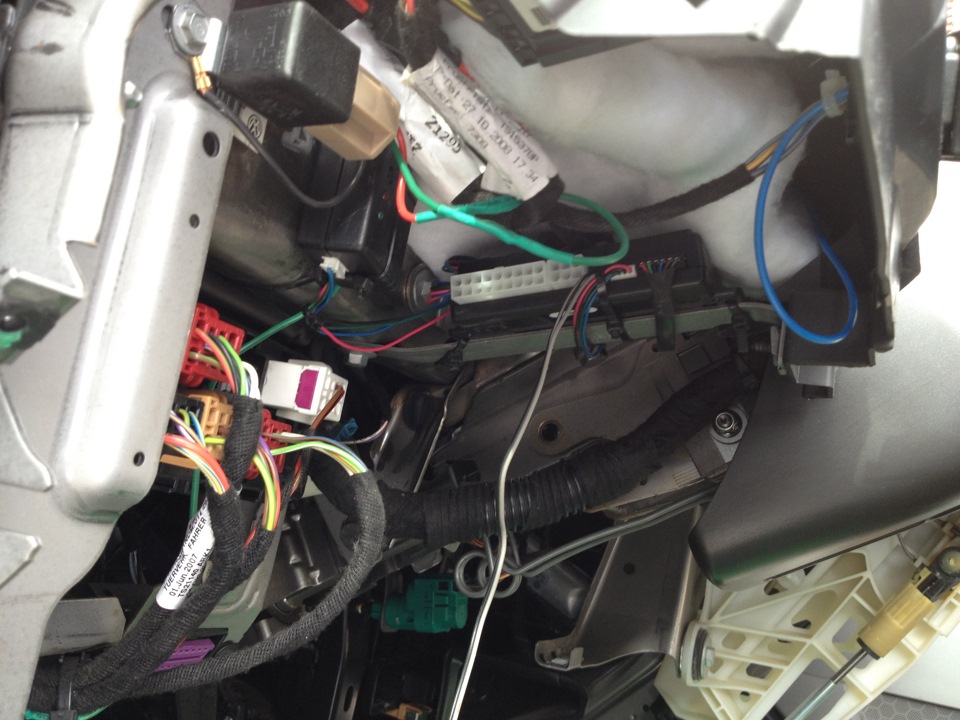

Практично всі точки підключення під кермом зліва.
Повороти чорно-білий, чорно-зелений( товсті);
Якщо підключати габарити замість поворотів - на кнопці включенняфар сіро-синій, сіро-червоний.
кінцевики дверей чорний-водійська, чорно-коричнева пасажирськапередня, чорно-зелений зсувна права;
капот-кор-червоний
багажник (підйомні задні двері)-кор-чорний
генератор- синій
проводу на різних роз'ємах, номери не записав але розібратися нескладно.
На комбінації приладів ручник синьо-чорний (зелений роз'єм)
червоних - "+12"
запалювання чорний (товстий)
стартер чорний (тонше)
АСС чорно-червоний, або на кнопці включення фар чорно-жовтий< br/>
Центральний замок Я підключив на жовто-синій провід, якщо на ньогоподати масу авто закривається на штатну сигналізацію авідкрити (зняти з охорони) на цей же провід масу через 240 ом.
турботаймер

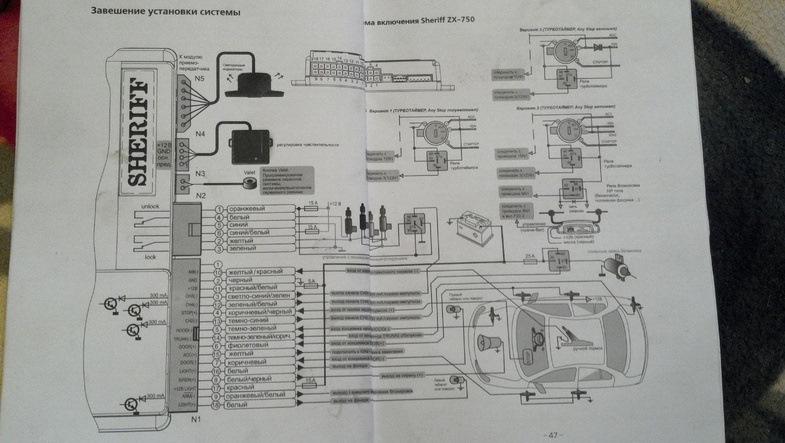

розрізав чорний провід (запалювання) поставив діод 10А, тапідключив за схемою
Коментарі20
Підкажіть. Вчора в сервісі сказали, що турботаймер повинен вимикатися з ручника (для аварійних випадків). У нас не вимикається. І не спрацьовує автозапуск. Машина намагається завестися, але не виходить. З чим це може бути пов'язане?
Добрий день, хочу запитати про турботаймер, не можу підключити, допоможете, пару питань, набрати можна?
Так можна
0660565785
Привіт! Купив собі машину вже з такою сигналкою, вирішив майфун вивести через реле щоб при постановці на сигналку майфун відключався, але в ході подій зрозумів що якісь криворукі ставили даний девайс і все підключено через задній прохід, та й до тому...
напівавтомат, і автомат це принцип роботи турботаймера, це ніяк не відноситься до коробки передач
переглянь мої пости про турботаймера і ти в усьому розберешся
Круто
Дякую за вашу чудову інструкцію та консультації, встановив самостійно сигналізацію, хоча до останнього сумнівався що зможу це зробити. Я ще на додатковий канал підключив вебасту, тепер можна включати і вимикати вебасту з сигналізації.
Привіт! Чи є провал у роботі двигуна після вимкнення запалювання, Коли активується турботаймер?
Нічого подібного немає. Принцип роботи там такий що після включення запалення протягом 1 хвилини включається додаткове реле яке подає + на той же провід що і замок запалювання, а після того як ти витягнув ключ плюс і далі подається і немає ніякого пр...
Чи означає це, що сигнал встановлений криво?
не знаю що і скзати
теж провал, але я діод не ставив у розрив, може тому провал, ти діод ставив?
який діод? Який на видимість виведений?
у розрив на замку запалювання. що на схемі
який на ING стоїть у схемі
Незнаю. Адже я не сам її ставив ...
а зрозуміло
дякую
